Popis produktu: 12V 240RPM stejnosměrný motor typu L s kovovým převodem - magnetický Hallův enkodér - Waveshare 22346
Stejnosměrný motor – převodový motor ve tvaru L. Vybaven kovovými převody a magnetickým Hallovým enkodérem . Modul nemá funkci samočinného brzdění a výstupní hřídel motoru lze otáčet ručně. Tento motor se používá především v robotech s krátkým rozvorem. Otáčky naprázdno dosahují až 240 ot/min . Napájecí napětí je 12 V DC .
Výrobce také připravil podrobnou uživatelskou příručku – podívejte se na ni!

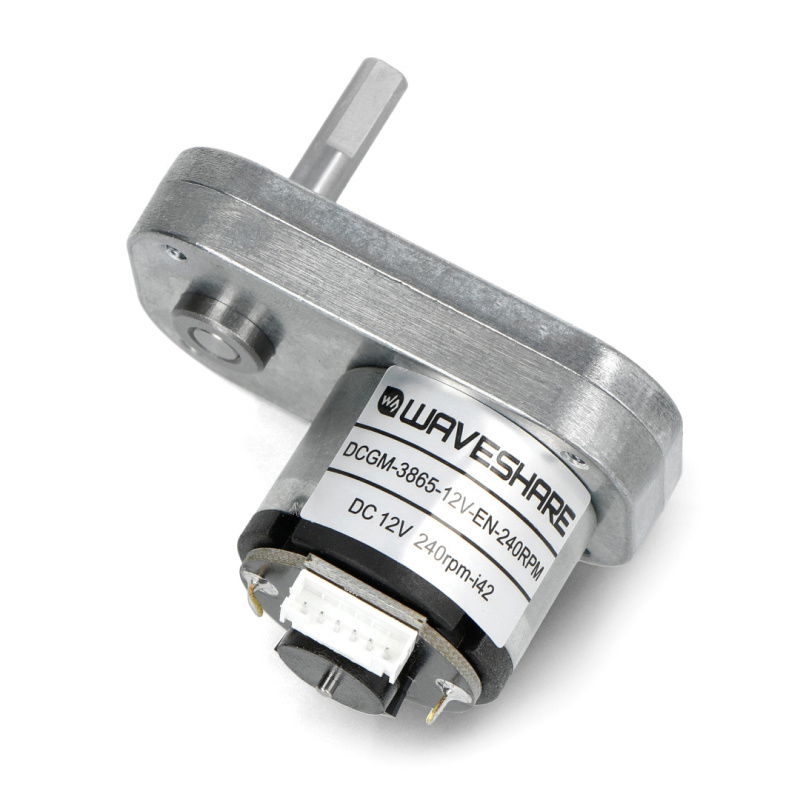

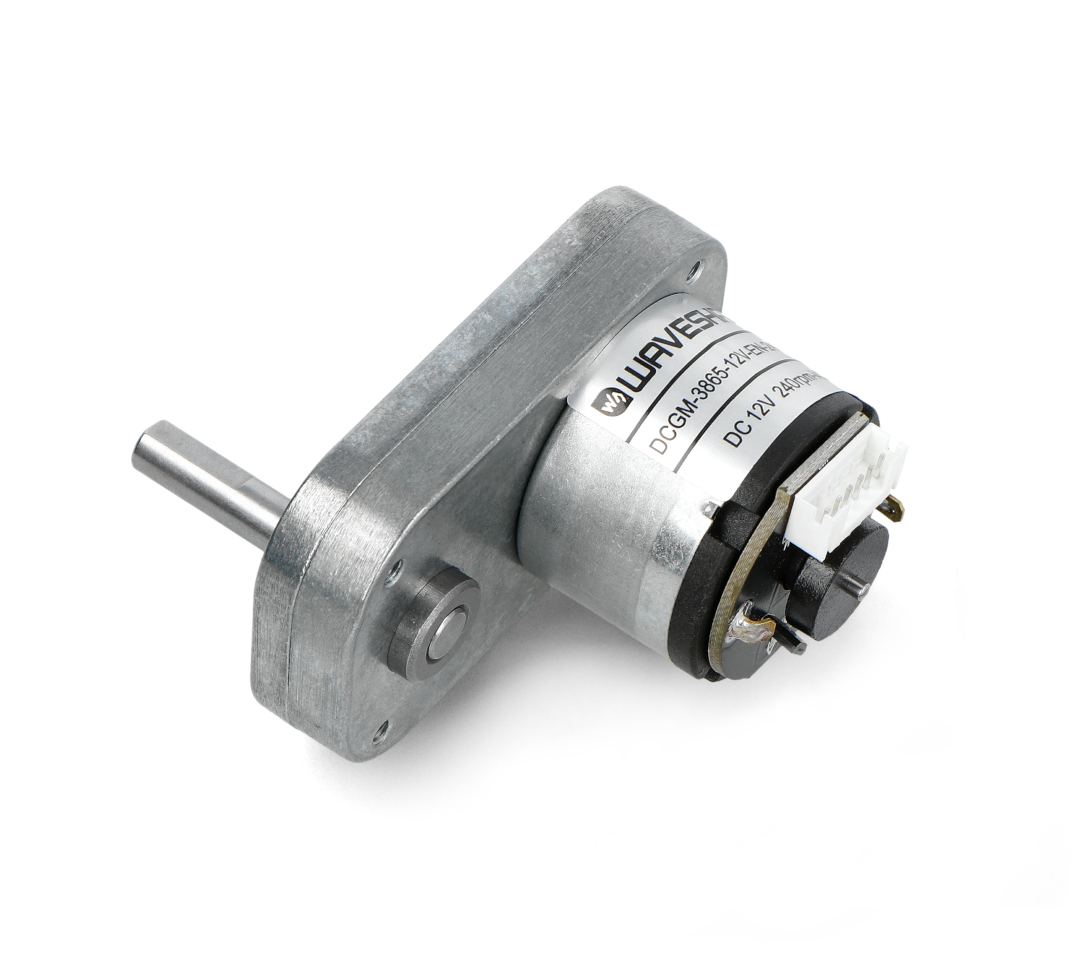

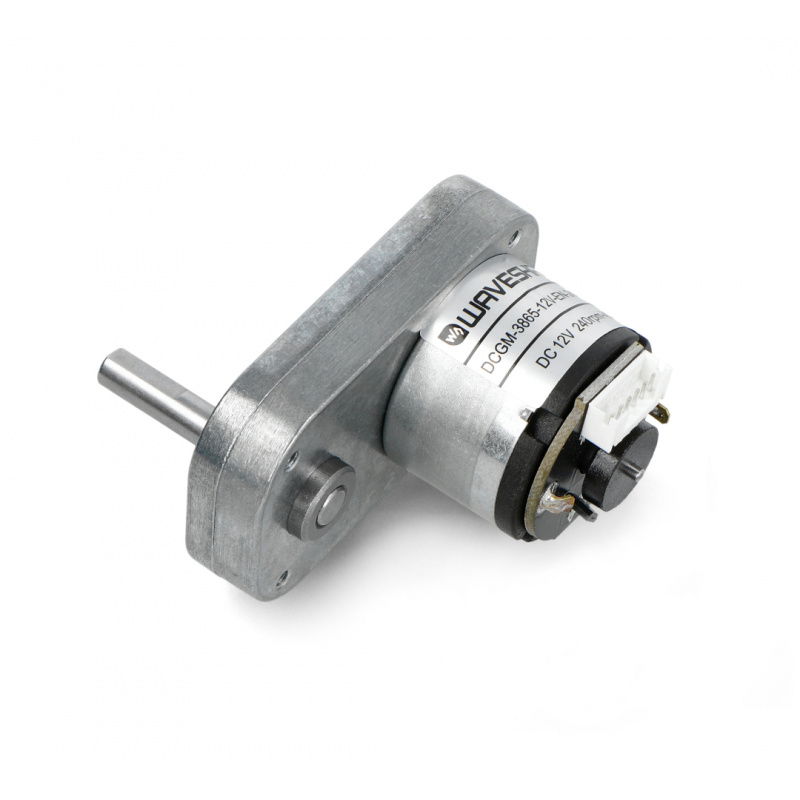

Motor typu L s kovovým převodem, stejnosměrným proudem 12 V a otáčkami 240 ot./min. - magnetický Hallův enkodér - Waveshare 22346.
Motor má praktický 6pinový konektor s roztečí 2 mm.
Speciální funkce
- Modul ve tvaru L, určený pro roboty s krátkým rozvorem
- 11vodičový Hallův enkodér
- Otáčky bez zatížení až 240 ot/min
- Točivý moment při zastavení hřídele může dosáhnout 8,5 kg*cm
- Jmenovité zatížení je 4 kg*cm
- Pohodlný 6pinový připojovací konektor s roztečí 2 mm
Doporučené použití
- Samovyvažovací dvoukolové vozidlo
- Chytré sledovací auto
- Chytrá mobilní zařízení
- Multifunkční robot
- Vahadlo kamery
Popis pinů
Motor má 6pinový konektor, jehož piny označují:
- Napájení motoru M2
- Napětí enkodéru VCC - 3,3 V / 5 V
- Fáze B enkodéru C2
- Fáze A enkodéru C1
- Uzemnění enkodéru - systémové uzemnění
- Napájení motoru M1
Obsah sady
- L motor s kovovým převodem - 12V 240 ot./min - magnetický Hallův enkodér - 1 kus

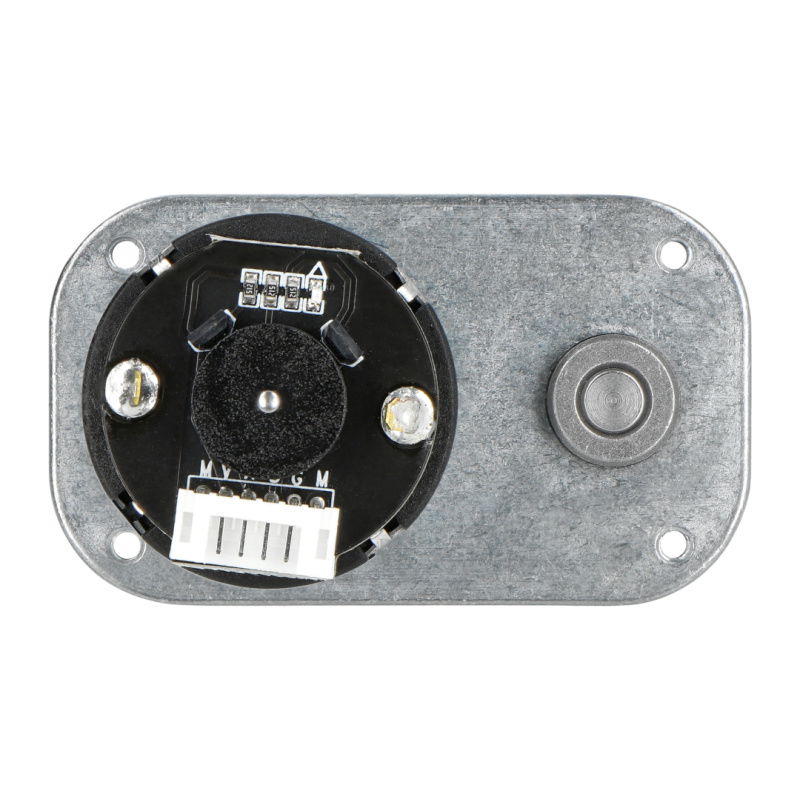

Čísla PINů.

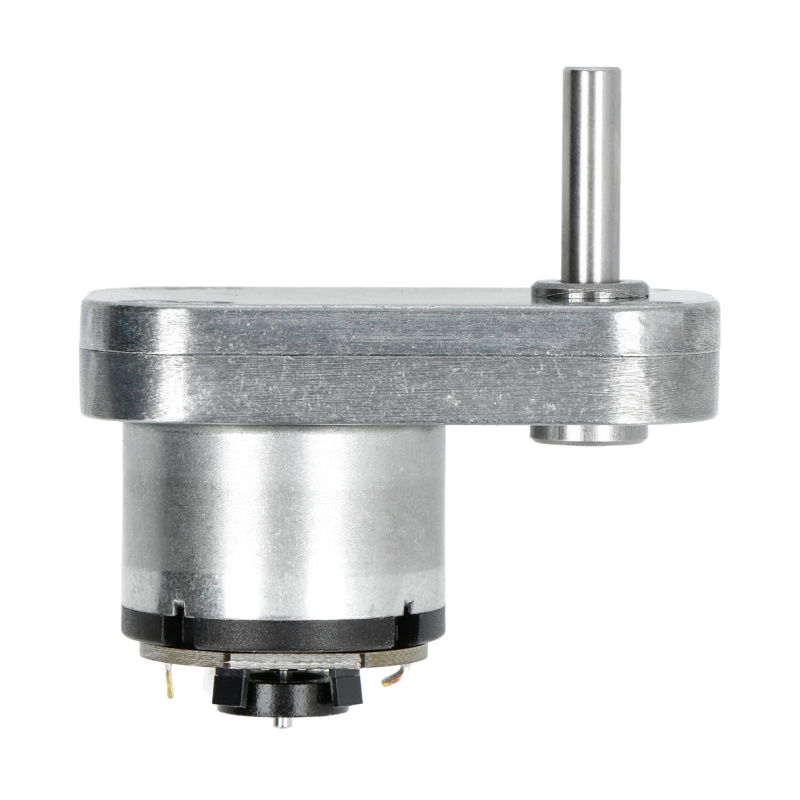

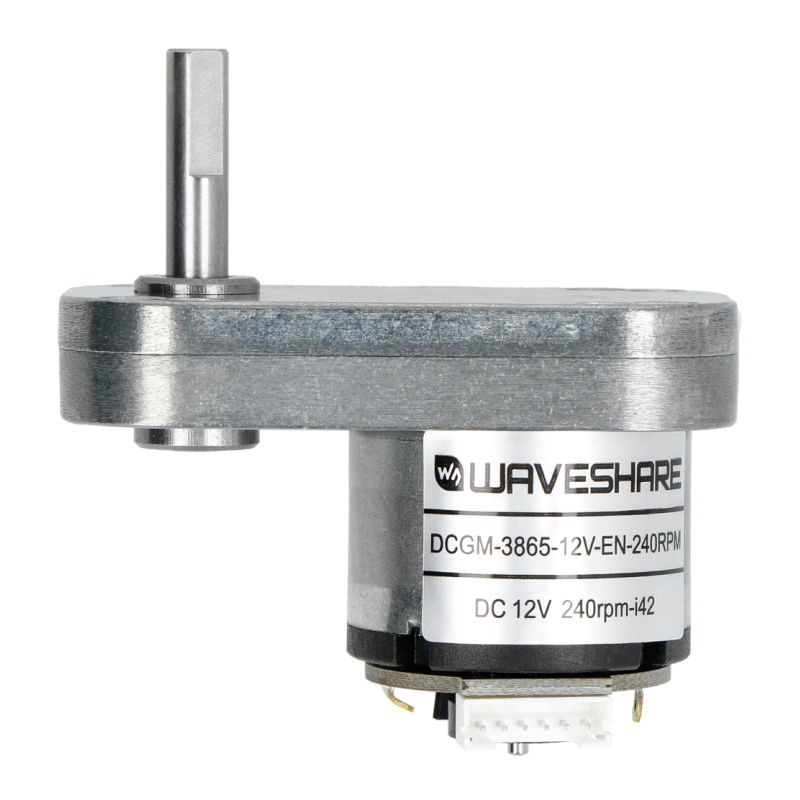

Motor L 12V 240 ot./min s kovovým převodem.
Technické specifikace motoru
- Kód výrobce: DCGM-3865-12V-PL-240RPM
- Provozní napětí: 12 V
- Jmenovitý výkon: 5,2 W
- Otáčky bez zatížení: 240 ot/min
- Točivý moment se zastavenou hřídelí: ≥ 8,5 kg*cm
- Maximální odběr proudu naprázdno: 0,15 A
- Maximální odběr proudu při zastavené hřídeli: ≤ 3,5 A
- Jmenovité zatížení: 4 kg*cm
- Rozlišení Hallova kodéru: Základní 11 PPR × 42 = 462 PPR
- Jmenovité otáčky: 125 ot/min
- Převodový poměr: 1:42
Technické specifikace enkodéru
- Typ: Dvoufázový inkrementální magnetický Hallův enkodér AB
- Rychlost linky: 11 PPR základní impuls x převodový poměr
- Napájecí napětí: 3,3 V / 5 V DC
- Rozhraní: 6pinový konektor, rozteč 2,54 mm
- Typ výstupního signálu: fáze AB s obdélníkovým signálem
- Frekvence odezvy: 100 kHz
- Základní impulsy: 11 PZR
- Počet magnetických pólů: 22
