Popis produktu: Modul AI kamery ESP32-S3 - OV3660 2 MPx - WiFi / Bluetooth - DFRobot DFR1154
Modul kamery od společnosti DFRobot umožňuje pokročilé zpracování videa, rozpoznávání obrazu na okrajových zařízeních a hlasovou interakci . Je založen na systému ESP32-S3 , který poskytuje vysoké výpočetní schopnosti v oblasti umělé inteligence a umožňuje úkoly, jako je detekce objektů nebo klasifikace obrazu. Modul navíc integruje mikrofon a reproduktor , což umožňuje hlasovou interakci se zařízením. Díky vestavěné kameře s infračervenou funkcí a širokoúhlému objektivu nabízí modul vysokou kvalitu obrazu i za slabého osvětlení, což z něj činí ideální řešení pro aplikace, jako je noční monitorování nebo jako elektronické kukátko.

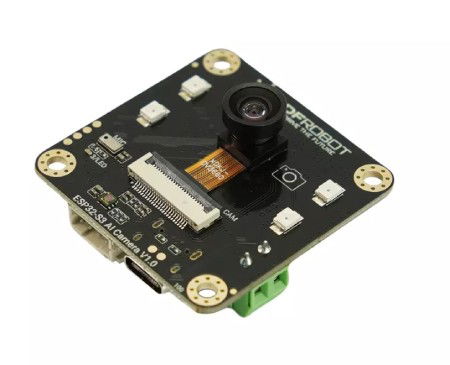

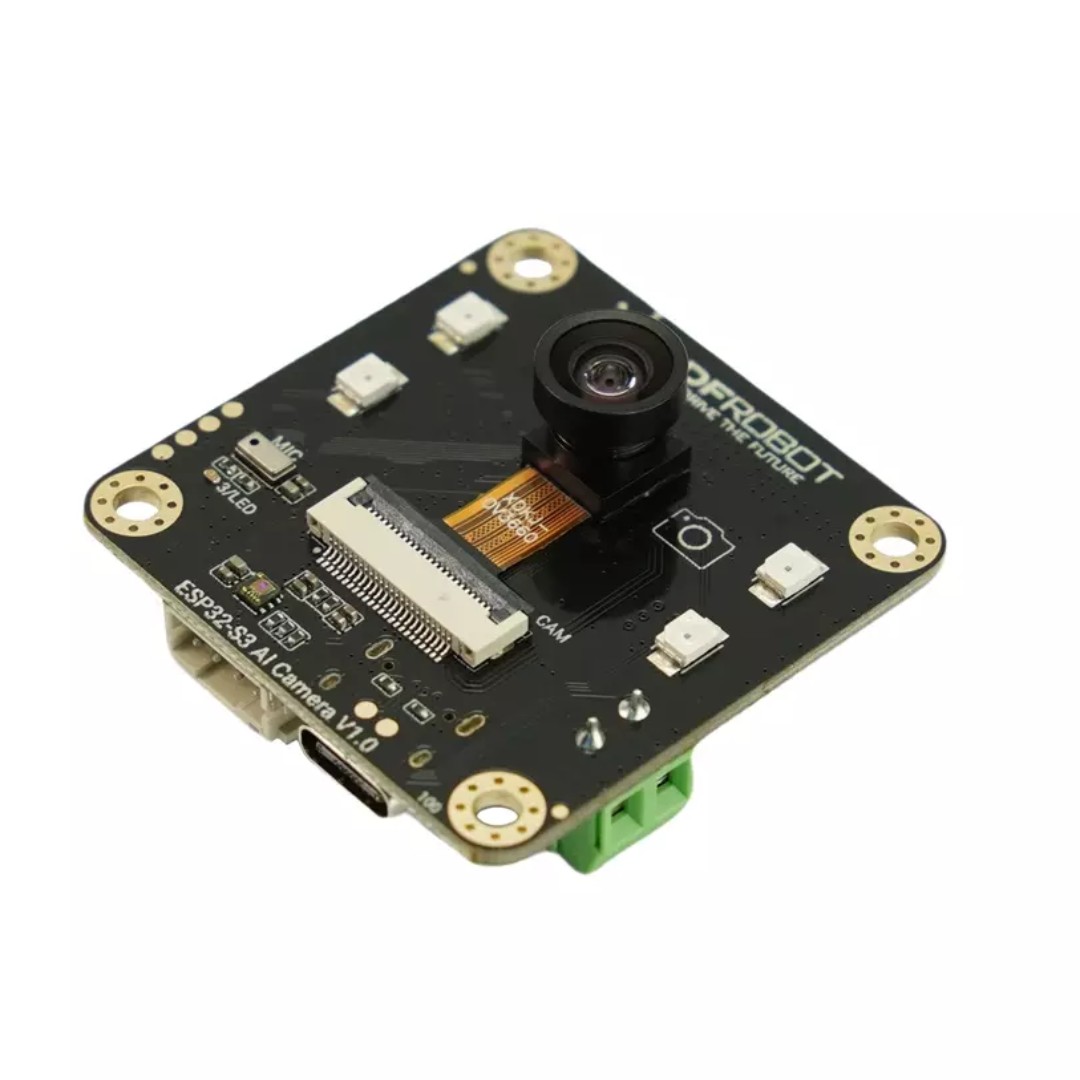

Modul je založen na čipu ESP32-S3.
Hlavní vlastnosti modulu
- Zpracování pomocí umělé inteligence na okraji sítě: Díky ESP32-S3, který podporuje pokročilé algoritmy umělé inteligence, umožňuje zpracování dat na zařízení bez nutnosti jejich odesílání do cloudu.
- Hlasová interakce: Vestavěný mikrofon a zesilovač umožňují rozpoznávání hlasu a hlasovou interakci se zařízením, podporují funkce, jako je rozpoznávání řeči a dialogy, integrované s ChatGPT
- Noční vidění: modul je vybaven kamerou se zorným polem 160° a infračerveným osvětlením a poskytuje vynikající kvalitu obrazu v naprosté tmě, což z něj činí ideální řešení pro nepřetržitý monitoring.
- Bezdrátové připojení: podporuje WiFi a BLE 5, což umožňuje bezdrátový přístup k přenosu videa a dálkové ovládání zařízení pomocí mobilních aplikací nebo jiných zařízení
Noční vidění s širokoúhlým objektivem

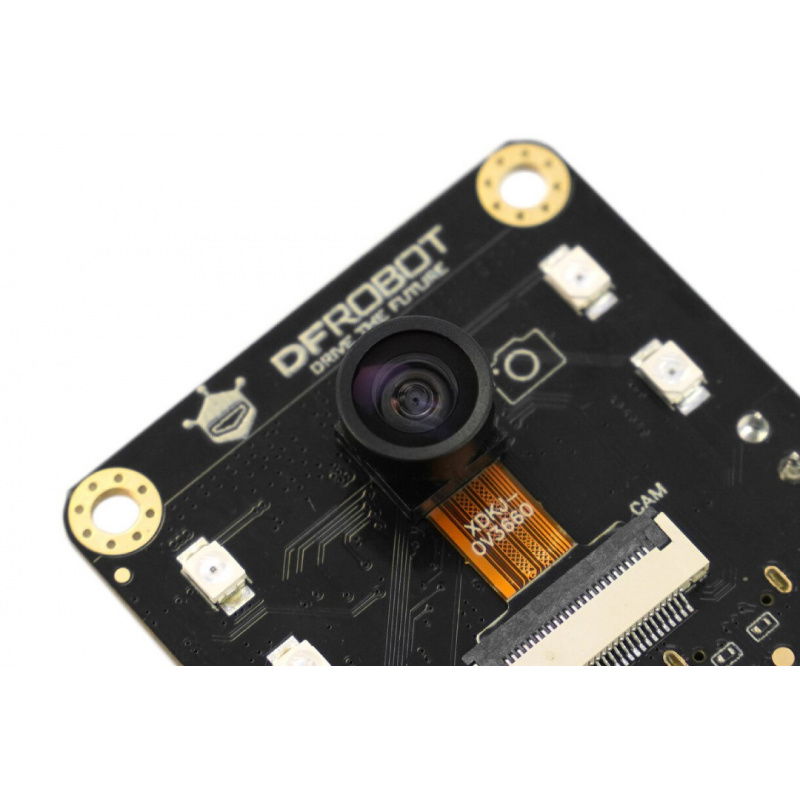

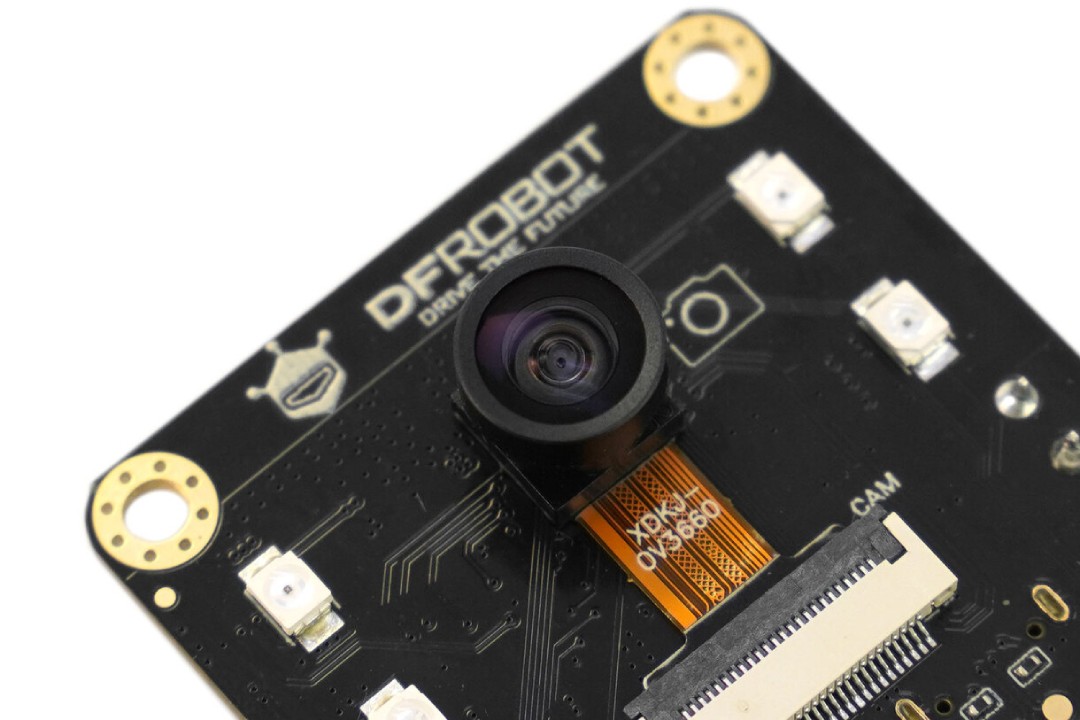

Modul je vybaven kamerou OV3660 s 2megapixelovým senzorem , který podporuje viditelné i infračervené světlo (940 nm). Kamera poskytuje široký pozorovací úhel 160° a stabilní zpracování obrazu v různých světelných podmínkách. Díky vestavěnému infračervenému osvětlení a světelnému senzoru se modul automaticky přizpůsobuje měnícím se vnějším podmínkám a nabízí vynikající kvalitu obrazu bez ohledu na denní dobu. Integrovaný software podporuje funkce rozpoznávání objektů a klasifikace obrazu. s využitím platforem jako YOLO, OpenCV nebo Edge Impulse . Je to ideální řešení pro systémy video dohledu, rozpoznávání registračních značek nebo spotřební elektroniku.
Modul nabízí rozpoznávání obrazu na okrajových zařízeních, hlasovou interakci a noční vidění.
Podporuje WiFi a BLE 5, což umožňuje bezdrátový přístup k přenosu videa a dálkovému ovládání.
Bezdrátové připojení a kompatibilita s platformami s umělou inteligencí
Modul ESP32-S3 AI CAM nabízí všestrannost s podporou WiFi (2,4 GHz) a Bluetooth 5 , což umožňuje vzdálený přístup k videu a interakci se zařízením prostřednictvím mobilních aplikací. Integrace s platformami pro umělou inteligenci a rozpoznávání hlasu, jako je ChatGPT , umožňuje hlasové příkazy a interakci v reálném čase . Kromě toho jsou k dispozici podrobné návody, dokumentace a ukázkový kód pro snadnou integraci modulu do různých aplikací IoT, jako jsou monitorovací systémy, inteligentní asistenti a roboti . Podpora platforem Edge Impulse a YOLO umožňuje snadno vytvářet a trénovat vlastní modely umělé inteligence, které lze implementovat přímo do zařízení.

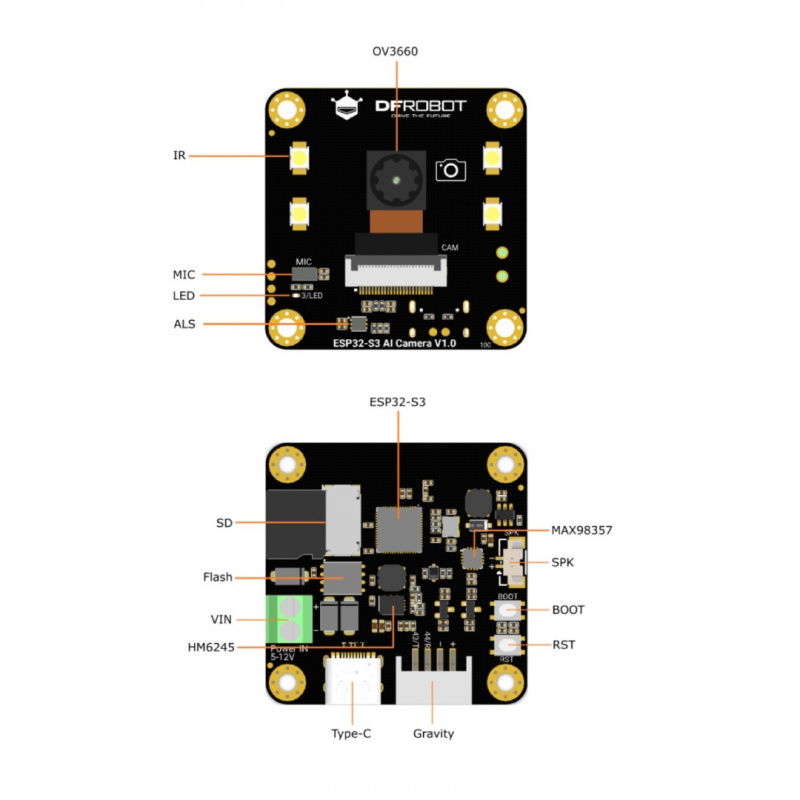

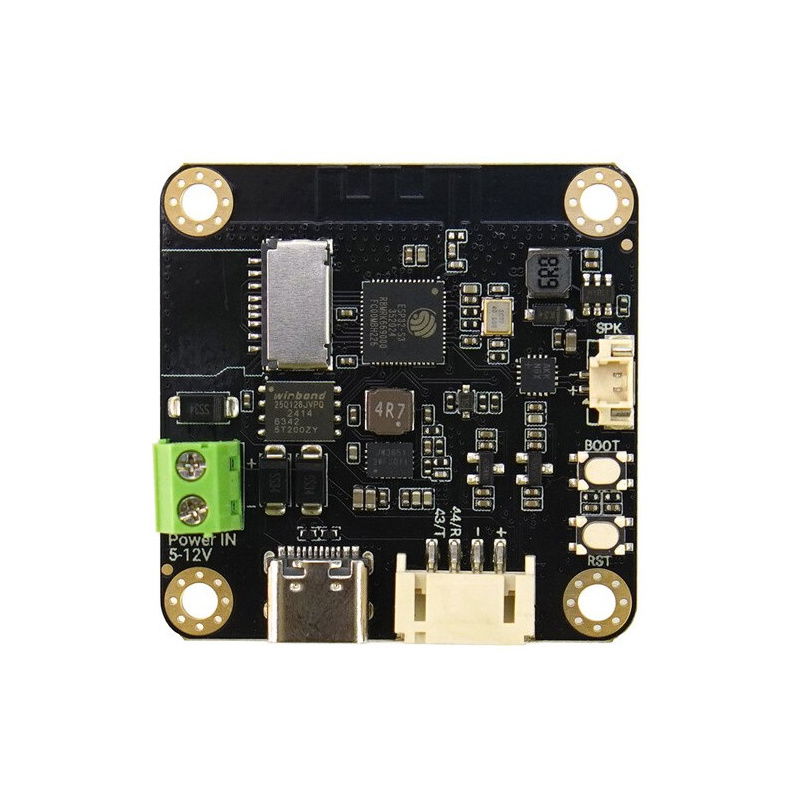

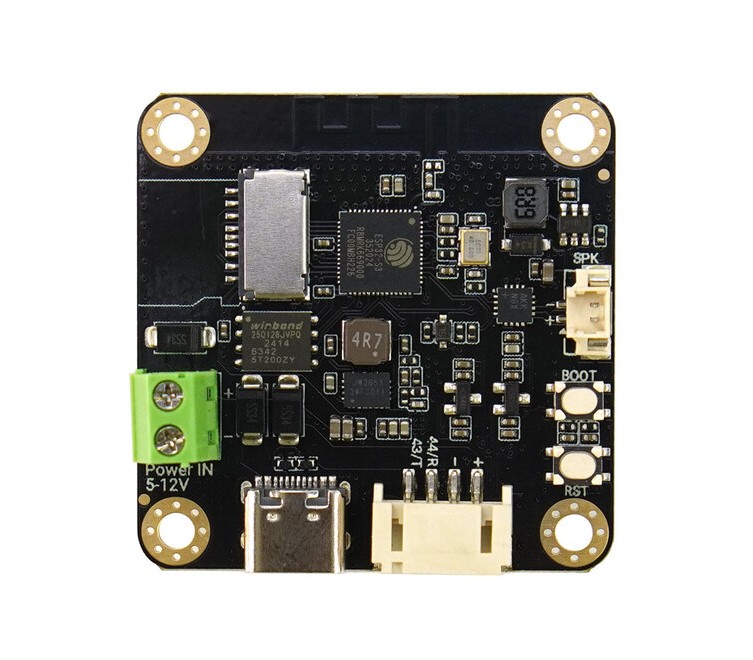

Uspořádání součástek na desce
- OV3660 : 160° širokoúhlá kamera s infračervenou funkcí, poskytující vysokou kvalitu obrazu za různých světelných podmínek
- IR : Infračervené osvětlení (GPIO47), které umožňuje pořizovat snímky ve tmě
- MIC : I2S PDM mikrofon, používaný pro nahrávání zvuku a podporu hlasové interakce
- LED : vestavěná LED (GPIO3), sloužící k indikaci stavu zařízení
- ALS : Snímač okolního osvětlení LTR-308, který upravuje intenzitu osvětlení v závislosti na vnějších podmínkách
- ESP32-S3 : Čip ESP32-S3R8, který je srdcem zařízení a je zodpovědný za zpracování a komunikaci obrazu a zvuku
- SD : Slot pro SD kartu pro ukládání dat
- Flash : 16 MB flash paměť pro ukládání softwaru a dat
- VIN : Vstupní napětí 5V až 12V DC pro napájení modulu
- HM6245 : obvod napájecího zdroje, zajišťující stabilní napájení modulu
- Typ C : Konektor USB typu C, používaný pro napájení a přenos dat/programování zařízení
- Gravitace : Gravitační konektor
- RST : Tlačítko resetování
- BOOT : Tlačítko Boot (GPIO0), používané pro vstup do programovacího režimu
- SPK : 2pinový konektor Molex, rozteč 1,25 mm pro připojení reproduktoru
- MAX98357 : Čip zesilovače I2S, který zesiluje audio signál pro podporu zvuku

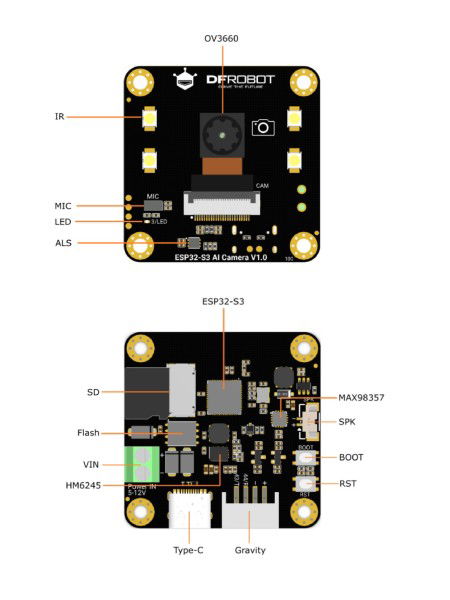

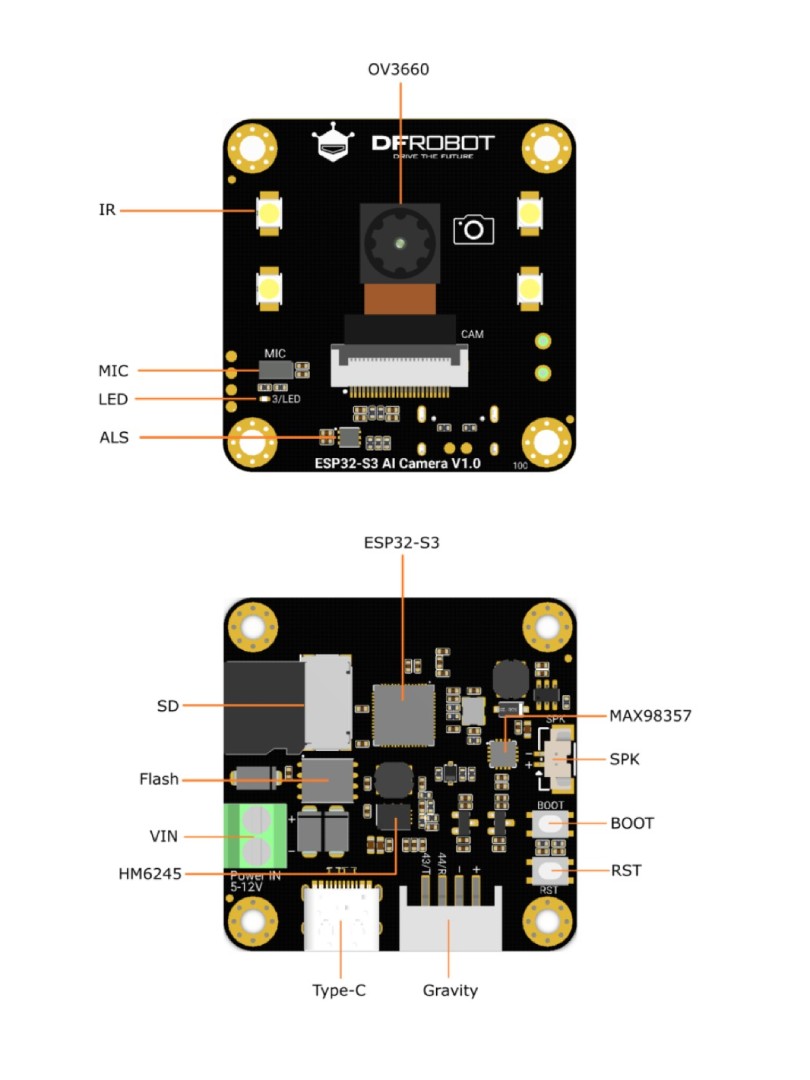

Uspořádání součástek na desce.

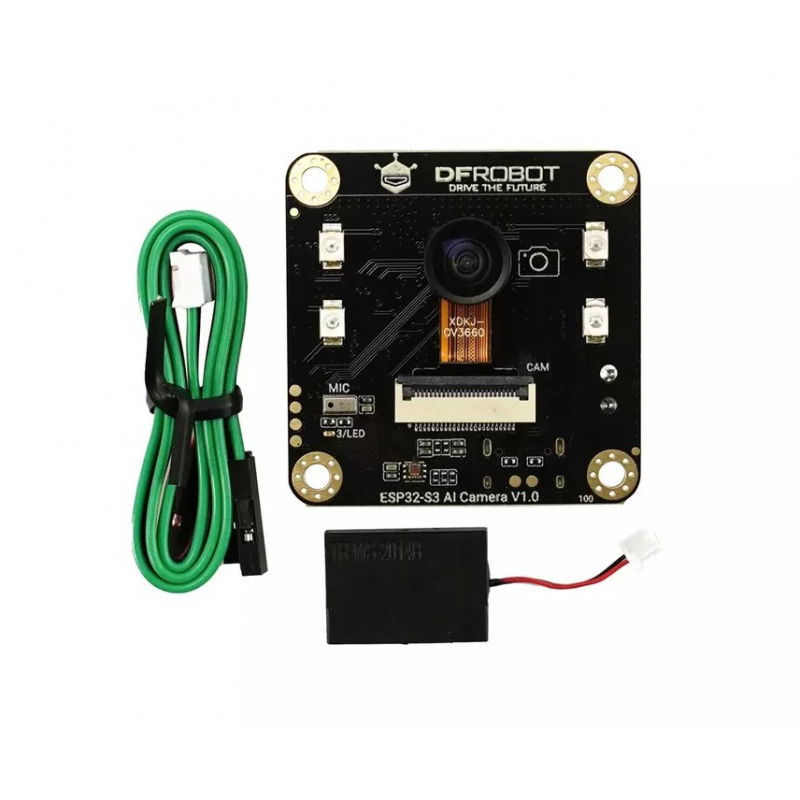

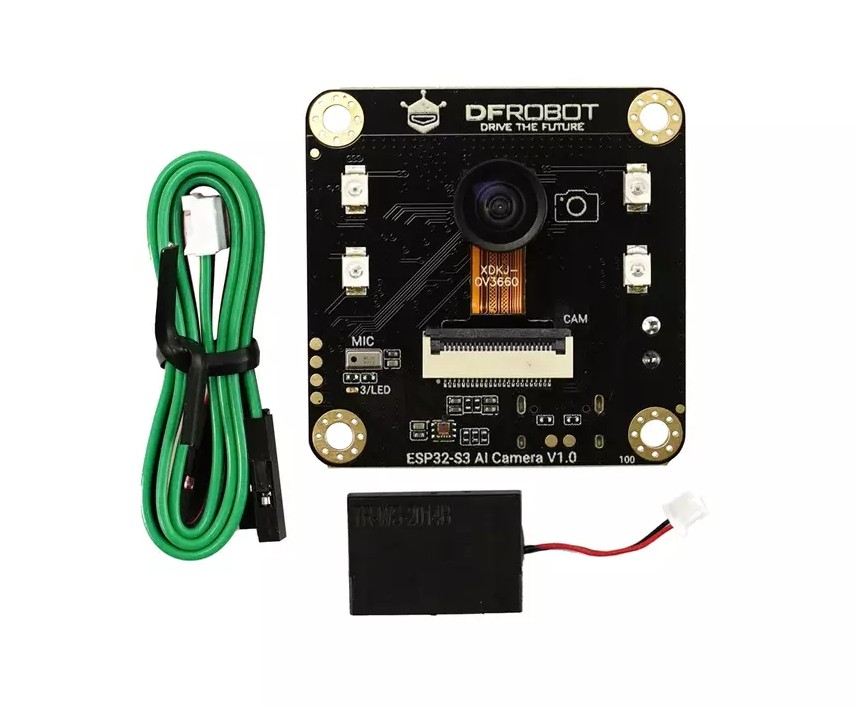

Položky obsažené v sadě.
Technická specifikace modulu
- Procesor: Xtensa Dvoujádrový 32bitový LX7, 240 MHz
- Flash: 16 MB
- Paměť PSRAM: 8 MB
- USB: USB 2.0 OTG, plná rychlost
- Wi-Fi: 2,4 GHz, IEEE 802.11b/g/n
- Bluetooth: Bluetooth 5, Bluetooth Mesh
- Model senzoru: OV3660
- Rozlišení: 2MPx
- Citlivost: viditelné světlo, infračervené světlo 940 nm
- Pozorovací úhel: 160°
- Ohnisková vzdálenost: 0,95
- Clona (F-č.): 2 ±5 %
- Zkreslení: <8%
- Provozní napětí: 3,3 V
- Vstupní napětí (USB typu C): 5 V DC
- Vstupní napětí (VIN): 5 V až 12 V DC
- Provozní teplotní rozsah: -10 °C až 60 °C

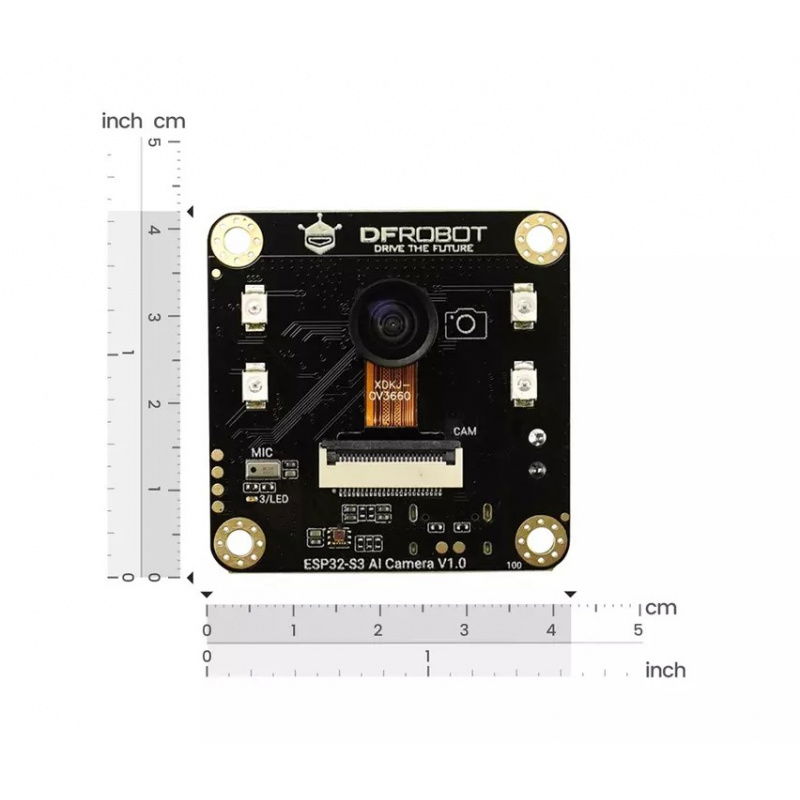

- Rozměry: 42 x 42 mm
Obsah sady
- 1x modul ESP32-S3 s umělou inteligencí CAM
- 1x Reproduktor
- 1x Gravitační kabel
