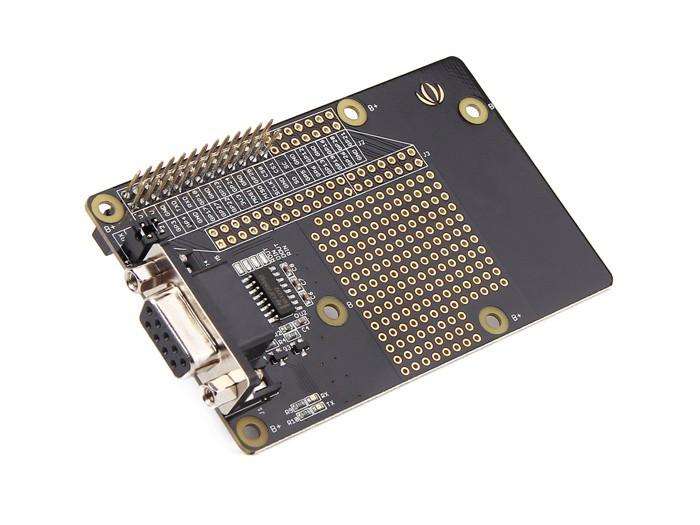

Deska Raspberry Pi RS232 v1.0 je standardní komunikační port pro průmyslová zařízení. Tento modul je založen na MAX3232, což je duální budič / přijímač, obsahuje kapacitní generátor napětí pro napájení napěťových úrovní TIA / EIA-232-F z jednoho zdroje 5 V. Stínění obsahuje konektory DB9 (samice), které umožňují připojení k různým zařízení s rozhraním RS232. Pásy RS232 také usnadní připojení a uvedení do provozu. Překrytí má svařovací oblast, takže můžete plně využít prostor navíc, což je velmi užitečné pro prototypování.
| kup nyní |
Vlastnosti
- Nízké napájení: 300μA
- Garantovaná rychlost přenosu dat: 120 kb / s
- Splňuje specifikace EIA / TIA-232 až do 3,0 V
- Pin kompatibilní s průmyslovým standardem MAX232
- Zaručená rychlost přeběhu: 6V / μs
- Kontrolka LED
- Konektory DB9 (samice)
Specifikace
| Vlastnosti | Min | Typický | Max | Jednotka |
|---|---|---|---|---|
| Rozsah vstupního napětí | -25 | / | 25 | PROTI |
| Nízký vstupní práh (VCC = 3,3 V / 5,0 V) | 0,6 / 0,8 | 1,2 / 1,5 | / | PROTI |
| Vstupní prahová hodnota vysoká (VCC = 3,3 V / 5,0 V) | / | 1,5 / 1,8 | 2.4 / 2.4 | PROTI |
| Maximální rychlost přenosu dat | 120 | 235 | / | kHz |
| Pracovní teplota | 0 | / | 70 | ° C |
| Rozměry | 91,20 x 56,15 x 32 | mm | ||

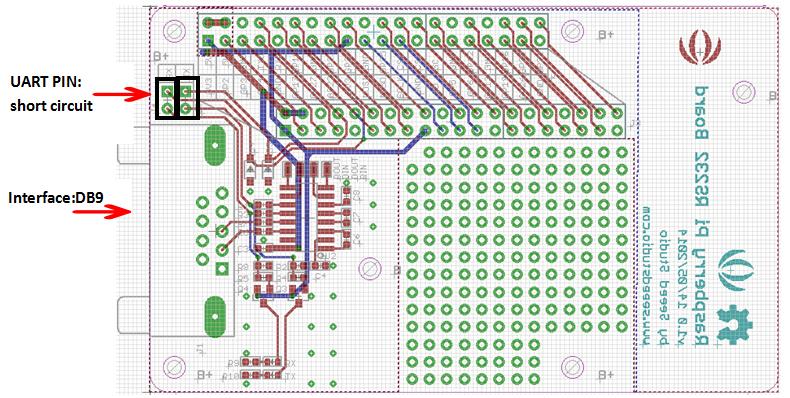

Přehled hardwaru
Pin UART musí být zkratován, pokud se chcete připojit k Raspberry Pi.
aplikace
Konfigurace systému na Raspberry Pi pomocí sériových portů COM.
Instalace hardwaru
Linka sériového portu Raspberry Pi a USB - COM.

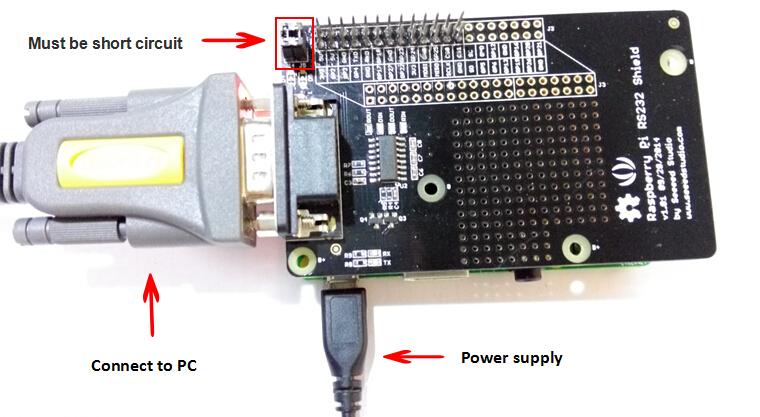

Připojte se jako na obrázku níže:
- Zjistěte, které zařízení používá správu zařízení PC.

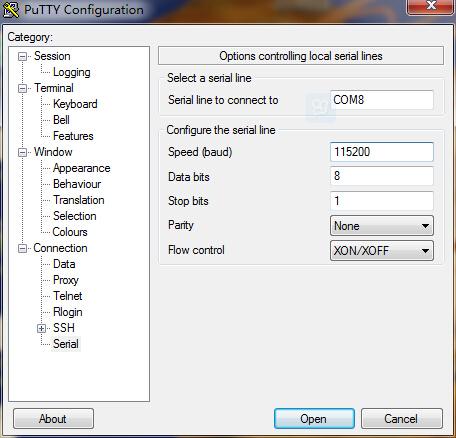

- Spusťte asistenta sériového portu a nastavte jej následujícím způsobem:
COM musí být nastaven tak, jak je uvedeno v nastavení správy zařízení v počítači. Poté zapněte Raspberry Pi. Serial Assistant by měl vypadat jako na obrázku níže.
- Nyní můžete správně komunikovat s Raspberry Pi.
