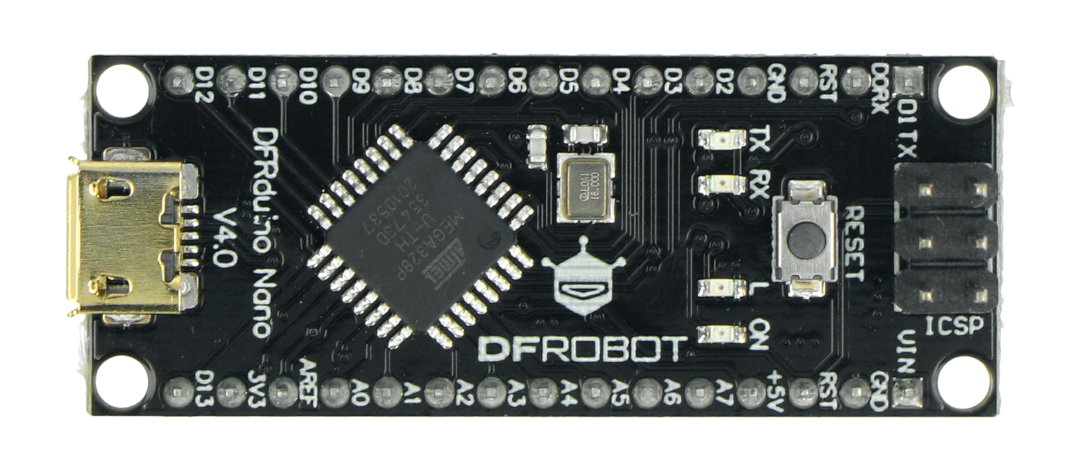

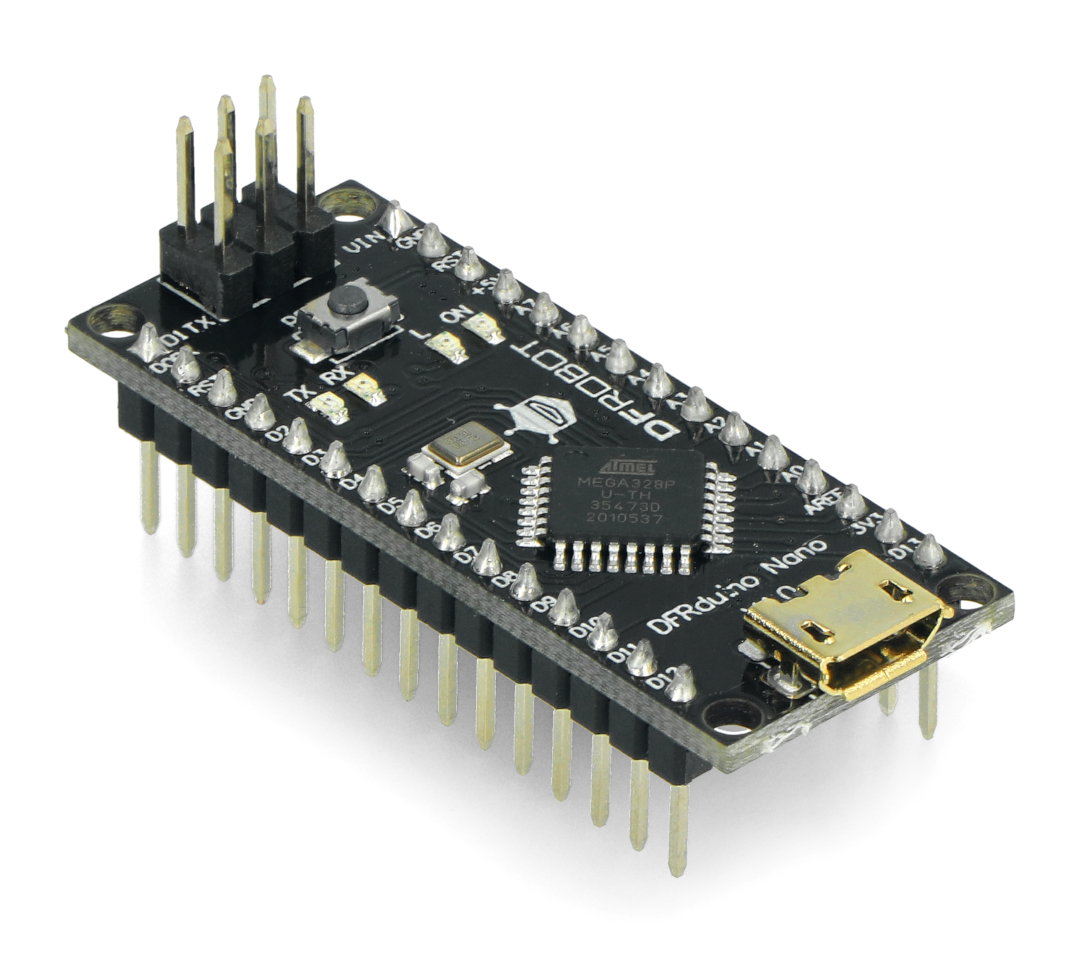

Popis produktu: DFRduino Nano V4.0 - kompatibilní s Arduino nano
Modul DFRobot je vybaven mikrokontrolérem Atmega328-20AU, kompatibilním s Arduino Nano. To znamená, že jej lze programovat pomocí IDE Arduino pomocí dostupných knihoven. Pro připojení DFRduino Nano k počítači potřebujete pouze kabel microUSB.
|
Chcete-li spustit Bluno, připojte systém k počítači pomocí kabelu microUSB a vyberte desku Arduino Nano v prostředí Arduino IDE. |
programování
Deska obsahuje mikrokontrolér Atmega328-20AU, který je vybaven 14 digitálními vstupy / výstupy, z nichž 6 lze použít jako PWM výstupy (např. Pro řízení motoru) a 8 jako analogové vstupy. Systém je taktován hodinovým signálem 16 MHz.
Vývoj a instalace softwaru je možná díky bezplatnému Arduino IDE. Implementovaný zavaděč umožňuje odeslat program přímo přes kabel USB.
Specifikace DFRduino Nano V4.0
- Napájecí napětí: 7 V až 12 V
- Vývody pracují s napětím 5 V.
- Plně kompatibilní s Arduino Nano
- Mikrokontrolér: Atmega328-20AU
- Taktovací frekvence: 16 MHz
- Paměť SRAM: 2 kB
- Flash paměť: 32 KB (2 KB jsou vyhrazeny pro bootloader)
- Paměť EEPROM: 1 kB
- I / O porty: 14
- PWM výstupy: 6
- Počet analogových vstupů: 8 (kanály A / C převodníku)
- Sériová rozhraní: UART, SPI, I2C
- Externí přerušení
- Konektor: micro USB zásuvka ( kabel USB se prodává samostatně)
- Možnost napájení z USB zásuvky
- Automatický výběr zdroje energie
- Pájený konektor ICSP
- Rozměry: 45 x 18 mm
- Hmotnost: 30 g
