Popis produktu: Gravity - modul transceiveru z optických vláken - UART - DFRobot TEL0153
Modul je určen pro přenos signálu. Díky úplné elektrické izolaci, která zabraňuje elektromagnetickému rušení, pracuje rychlostí 2 000 000 baudů na vzdálenost až 10 km . Výrobek je vybaven ochranou proti blesku. Lze jej použít s optickým splitterem při realizaci sítí s hvězdicovou topologií (síť typu one-to-many star). Modul je vybaven gravitačním konektorem. Využívá UART komunikaci.

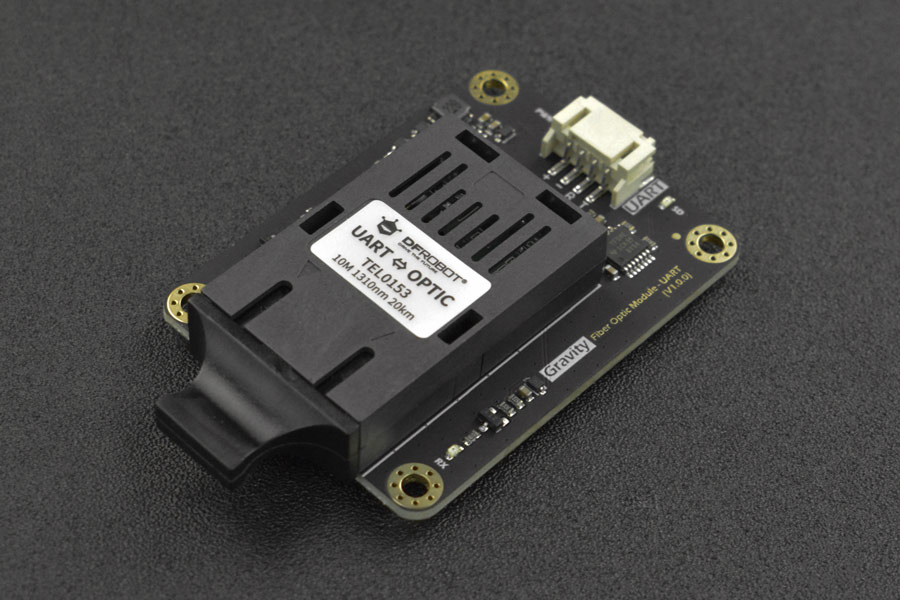

Modul transceiveru s gravitačním optickým vláknem - UART .
Prvky umístěné na modulu DFRobot TEL0153 .
Prvky na desce modulu
- Gravity Connector: Používá rozhraní UART.
- PWR LED: indikátor napájení. Svítí, když je modul napájen.
- SD LED : Indikátor odpojení vlákna. Rozsvítí se při odpojení optického vlákna.
- TX LED : Indikátor přenosu optickým vláknem. Bliká při vysílání signálu.
- RX LED : Indikátor příjmu. Bliká při příjmu signálu.
- SC optické rozhraní.
Specifikace modulu
- Napájecí napětí: 3,3 až 5 V
- Napětí signálu: 3,3 až 5V
- Maximální přenosová rychlost: 2 000 000 baudů
- Komunikační vzdálenost: až 10 km
- Pracovní vlnová délka: 1310 nm
- Typ vlákna: jeden režim
- Rozhraní vlákna: SC
- Pracovní teplota: 0 °C až 70 °C
- Rozměry: 57 x 42 mm
Obsah sady
- Gravity - modul transceiveru z optických vláken - UART - DFRobot TEL0153: 1 ks.
- Gravitační kabel: 1 ks.
Položky zahrnuté v sadě .
