Popis

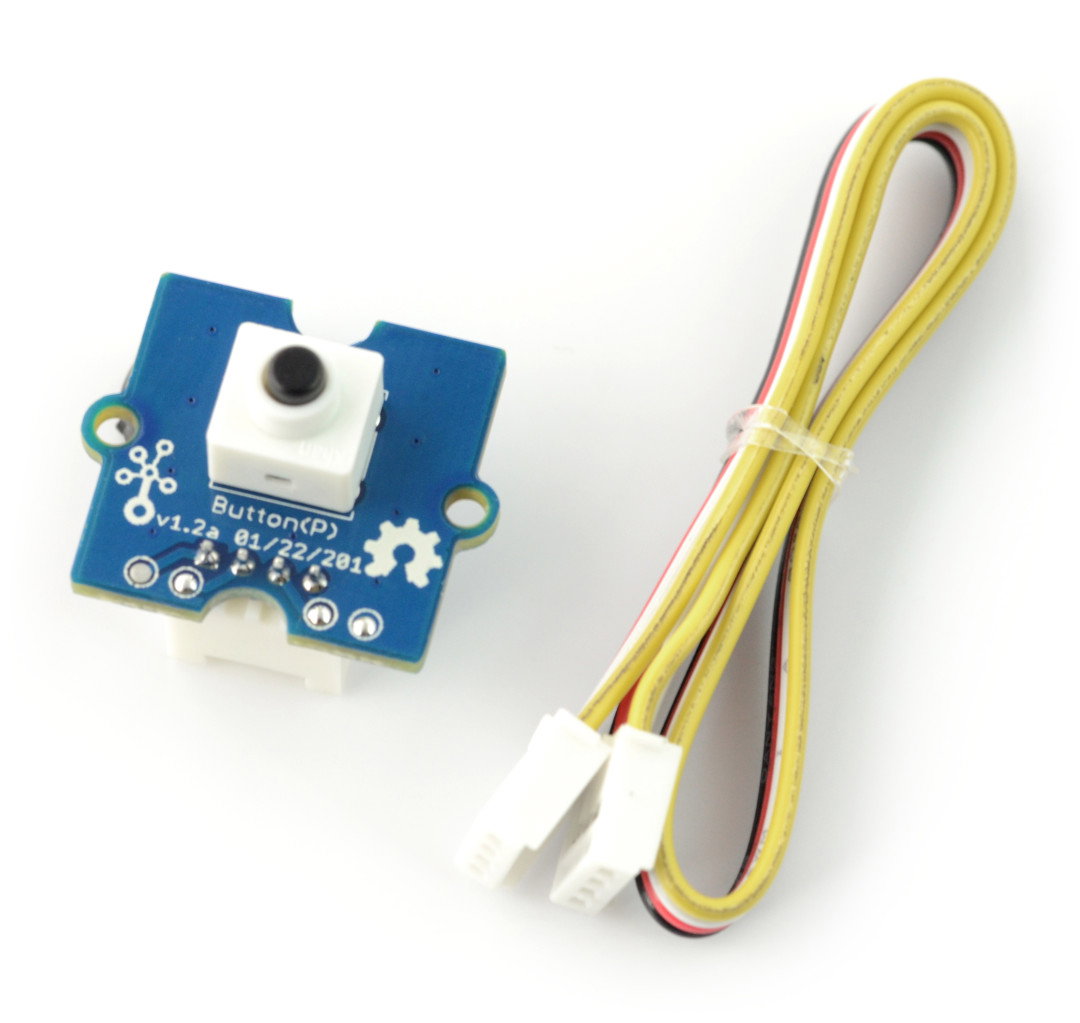

Modul s tlačítkem ze série Grove . Má vestavěný taktní spínač s víčkem a stahovacím odporem . Připojovací zásuvka je umístěna ve spodní části desky, což usnadňuje skrytí kabelu v krytu . Komunikuje s mikrokontrolérem prostřednictvím digitálního signálu . Sada obsahuje kabel přizpůsobený překrytí Seeedstudio Base Shield v2.0.
Moduly obsahují 4kolíkový kabel pro Base Shield v2 .
Specifikace
- Napájecí napětí: 5V
- Taktické tlačítko
- Integrované stahovací rezistory
- Komunikace: digitální signál
- 4kolíkové rozhraní Grove
- Rozměry modulu: 20 x 20 mm
|
Produkt je kompatibilní s Arduino Výrobce poskytuje uživatelskou příručku a program pro Arduino . |
Spojení
Senzor komunikuje s mikrokontrolérem prostřednictvím digitálního signálu. Má následující výstupy:

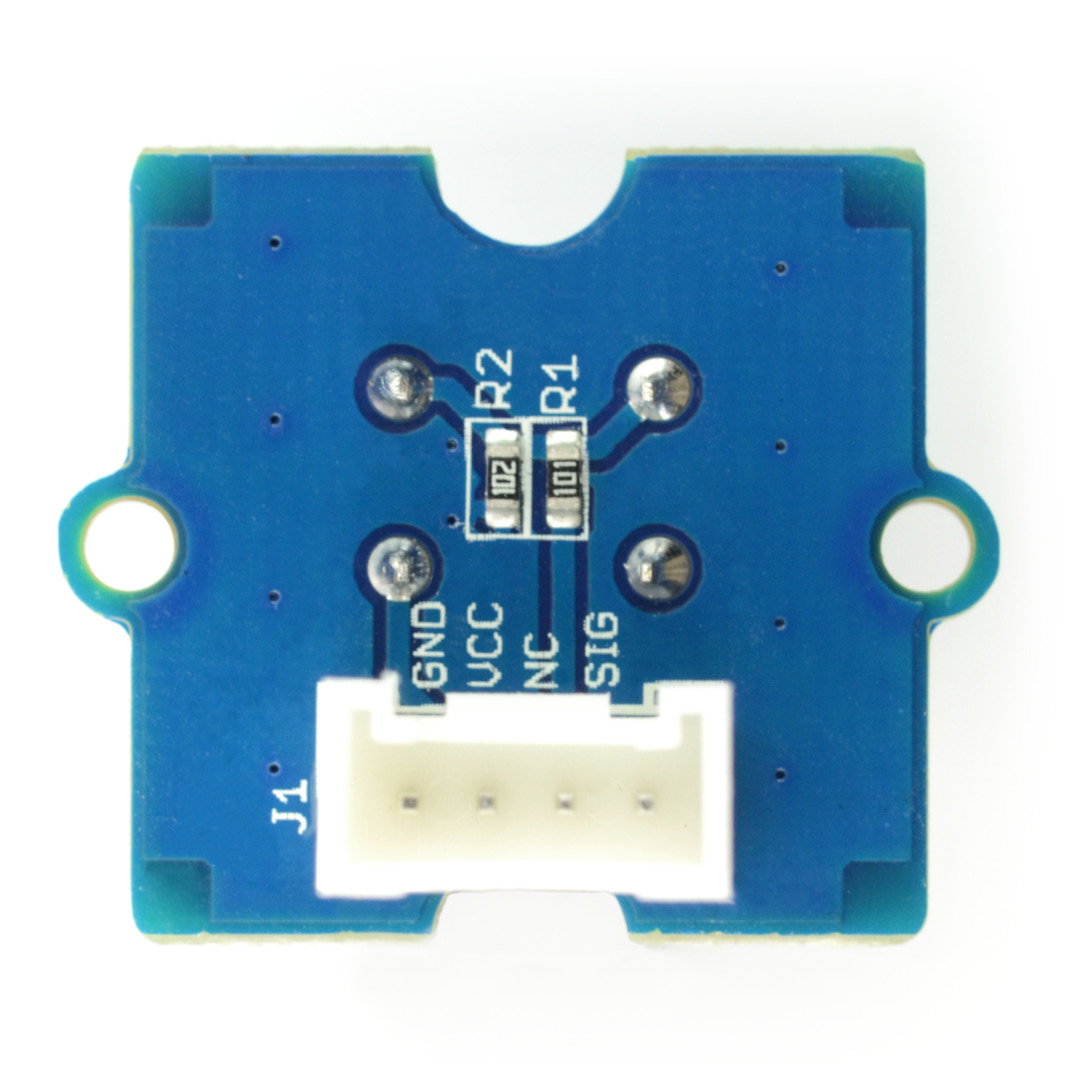

| Kolík | Popis |
|---|---|
| GND | Hmotnost systému. |
| VCC | Napájecí napětí 5 V. |
| NC | Nepřipojený. |
| SIG | Digitální signál. |
|
Grove je řada modulů a senzorů kompatibilních s kryty Base Shield, které fungují s Arduino a STM32 Nucleo . |
