Popis produktu: Raspberry Pi Pico H - RP2040 ARM Cortex M0 + - s konektory
Modul Raspberry Pi Pico je vybaven proprietárním mikrokontrolérem Raspberry RP2040 . Pico H má z výroby připájené samčí konektory k pinům GPIO a 3pinový konektor JST SH, rastr 1 mm připájený k pinu JTAG. RP2040 je dvoujádrový čip ARM Cortex M0 + taktovaný na 133 MHz. Raspberry Pi Pico je vybaveno 264 KB SRAM a 2 MB Flash paměti. Systém má 26 GPIO pinů , které pracují s napětím 3,3 V a vestavěným teplotním senzorem. Raspberry Pi Pico je naprogramováno v C/C++ a MicroPythonu přes microUSB konektor.

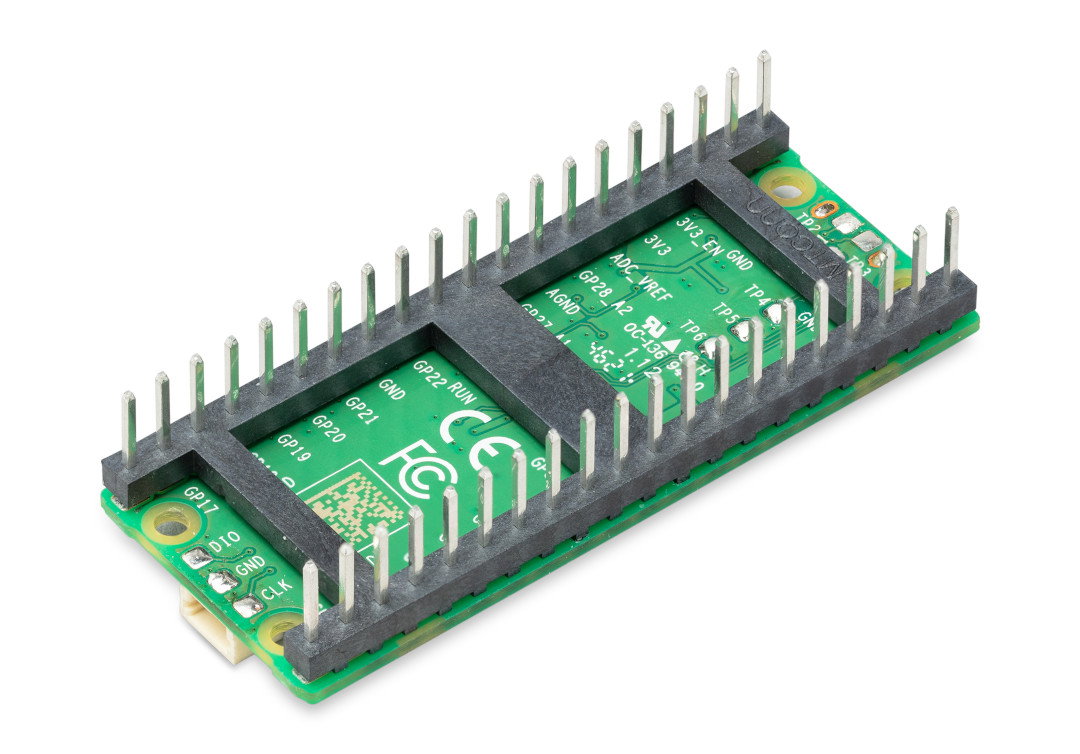

Raspberry Pi Pico H - verze s pájenými konektory.Piny modulu Raspberry Pi Pico H
Raspberry Pi Pico má 26 GPIO pinů, jsou to: 2x SPI, 2x I2C, 2x UART, 3x ADC 12-bit, 16x PWM. Dalších 8 IO pinů (PIO) je navrženo pro podporu nestandardních periferií.
Napájecí zdroj Raspberry Pi Pico H
Deska Raspberry Pi Pico se k počítači připojuje pomocí microUSB konektoru . Pro správnou funkci modulu je potřeba 5V napájení z USB portu. Desku lze také napájet z pinu VSYS napětím od 1,8 V do 5,5 V pomocí např. 3,7 V Li-Pol baterie nebo 3x AA baterie.
|
Logická část Raspberry Pi Pico pracuje s napětím 3,3 V. |
Pinout Raspberry Pi Pico.
Programování Raspberry Pi Pico H
Raspberry Pi Pico H je naprogramováno v C/C++ nebo MicroPythonu . Chcete-li nahrát program na desku, stiskněte a podržte tlačítko BOOTSEL a poté připojte Raspberry Pi Pico k počítači pomocí kabelu microUSB. Počítač detekuje desku jako velkokapacitní paměťové zařízení USB s názvem RPI-RP2, soubor programu by měl být přetažen na svazek RPI-RP2. Výrobce poskytuje úložiště SDK pro programovací jazyky C / C ++ a MicroPython, které naleznete v užitečných odkazech níže.
Začínáme s MicroPythonem
Napsaný program v MicroPythonu se na desku Raspberry Pi Pico nahraje po připojení k počítači pomocí USB kabelu přetažením daného souboru s kódem. Ukázkový soubor UF2 byl připraven ke stažení, abyste mohli začít pracovat s MicroPythonem.
- Stáhněte si MicroPython UF2.
- Stiskněte a podržte tlačítko BOOTSEL a zapojte desku do USB portu vašeho Raspberry Pi nebo počítače.
- Jakmile je Pico připojeno k vašemu počítači, uvolněte BOOTSEL.
- Raspberry Pi Pico se montuje jako velkokapacitní paměťové zařízení s objemem RPI-RP2.
- Přetáhněte soubor MicroPython UF2 do svazku RPI-RP2.
- Pico se restartuje s aktivním MicroPythonem.
- K REPL a MicroPythonu můžete přistupovat přes sériový USB port.
Ahoj světe v C/C++
Prvním programem napsaným jakýmkoli programátorem je zápis „Hello World“ do konzole, v tomto případě přes sériový port USB Raspberry Pi 4B .
- Stáhněte si soubor UF2 "Hello World".
- Stiskněte a podržte tlačítko BOOTSEL a připojte Raspberry Pi Pico k USB portu Raspberry Pi.
- Deska bude namontována jako velkokapacitní paměťové zařízení s objemem RPI-RP2.
- Přetáhněte soubor UF2 do svazku RPI-RP2.
- Pico se restartuje.
- Otevřete terminál na Raspberry Pi 4B a spusťte příkazy:
sudo apt install minicom minicom -b 115200 -o -D / dev / ttyACM0
- V okně terminálu byste měli vidět "Hello World".
Příslušenství pro Raspberry Pi Pico.Další příslušenství pro Raspberry Pi Pico H
Podívejte se na další příslušenství , které jsme připravili pro modul Raspberry Pi Pico H. Kompatibilní příslušenství naleznete v sekci Viz odpovídající příslušenství pod fotogalerií. Výběrem tohoto příslušenství můžete postupovat podle příkladů výrobce z dokumentace SDK pro C a Python.
Specifikace Raspberry Pi Pico
| Parametr | Hodnota |
|---|---|
| Systém | Raspberry Pi RP2040 |
| Jádro | ARM Cortex-M0 + dvoujádrový 133 MHz |
| paměti SRAM | 264 kB |
| Flash paměť | 2 MB |
| Vede | 40-pin / 23 GPIO digitální + 3 ADC piny |
| Rozhraní | 2x UART, 2x I2C, 2x SPI, až 16 PWM kanálů |
| Napájecí napětí | 5V (USB) |
| Pracovní napětí logické části | 3,3 V |
| Napájecí / datový konektor | microUSB |
| Rozměry | 51,3 x 21 x 12,9 mm |
