Popis produktu: Měření AC - AC 100-240 V AC snímač - HLW8032 - Modul rozšiřující jednotky pro vývojové moduly - M5Stack U164
Rozšiřující modul jednotky od M5Stack ve formě AC 100-240 V AC senzoru vybaveného systémy STM32 a HLW8032 . Umožňuje sledovat parametry proudu, napětí a výkonu v reálném čase. Přístup k naměřeným datům je velmi jednoduchý a rychlý, díky komunikaci přes I2C sběrnici. AC Measure se používá všude tam, kde je potřeba sbírat data o napájení, při konstrukci inteligentních zařízení nebo při optimalizaci procesů.
Výrobce také připravil uživatelskou příručku , ve které najdete schéma zapojení a ukázkové kódy programů - podívejte se!

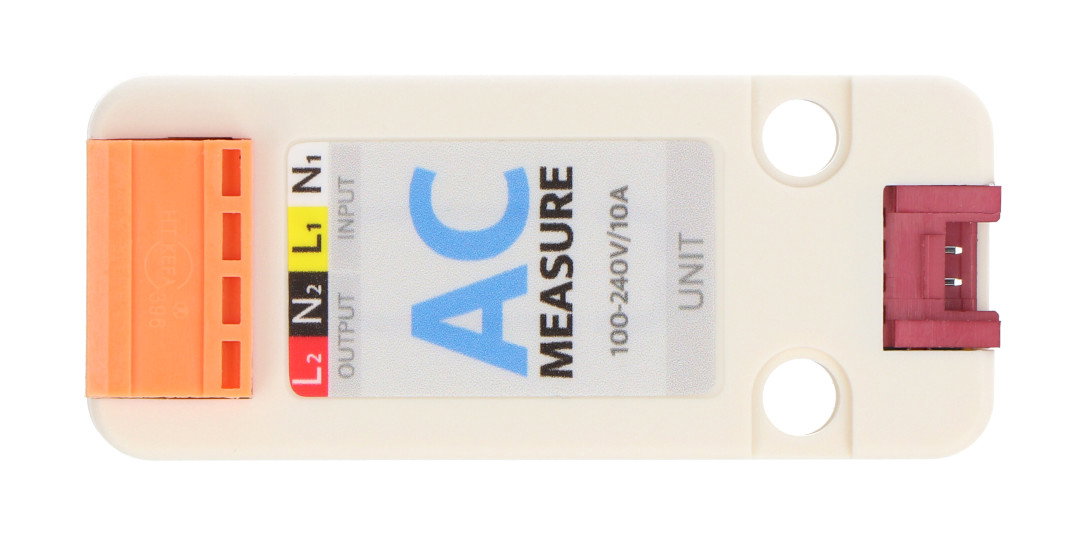

Měření AC - AC 100-240 V AC senzor - HLW8032 - Modul rozšíření jednotky pro vývojové moduly - M5Stack U164.
AC senzor 100-240 V AC.
Speciální vlastnosti modulu
- Vybaveno výkonným MCU - STM32G030, 32bitovým ARM Cortex M0+ s 64 kB Flash pamětí a 8 kB RAM.
- Umožňuje měření jednofázového střídavého proudu v rozsahu od 100 V do 240 V / 10 A.
- Disponuje ochranou v podobě oddělovacího systému AC B0505ST16-W5, který zajišťuje spolehlivý a bezpečný provoz.
- Používá se v projektech sběru dat o energii, ale i při stavbě inteligentních domácích zařízení, měřicích zásuvek a nabíjecích stanic pro elektromobily.
Technické specifikace
- Typ modulu: Snímač střídavého proudu
- Typ modulu: Modul rozšíření jednotky pro vývojové moduly
- Řídicí systém: STM32G030, ARM Cortex M0+ 32-bit, s 64 kB Flash a 8 kB RAM
- Čip snímače napětí: HLW8032
- Rozsah měření: 100V až 240V AC / 10A
- AC izolační systém: B0505ST16-W5
- Komunikační systém: EL357NB
- Komunikační rozhraní: I2C sběrnice
- I2C adresa: 0x42
- Programování: UIFlow, Arduino
- Rozměry modulu: 56 x 24 x 10,3 mm
- Hmotnost talíře: 11,2 g

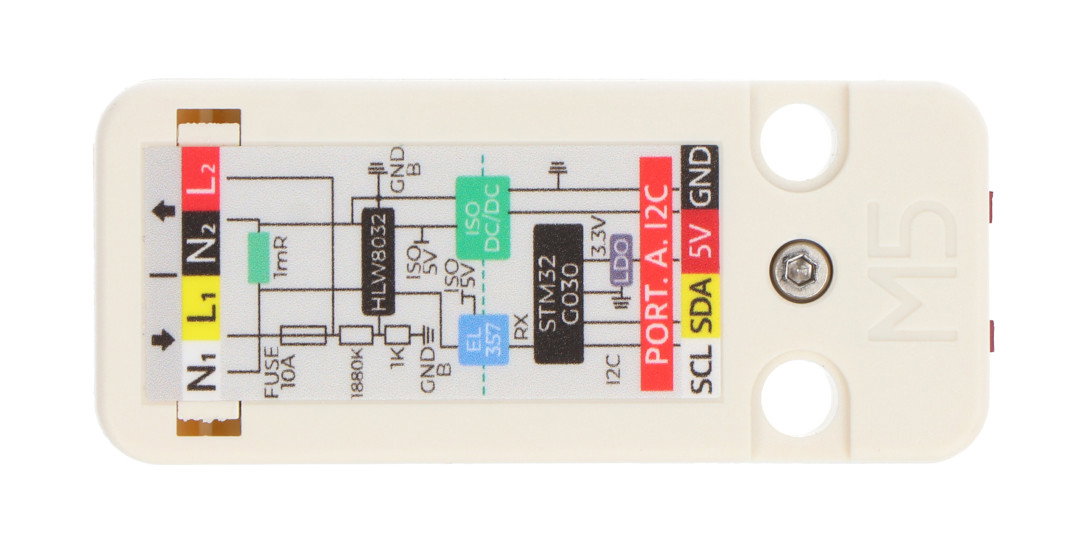

Schéma zapojení je umístěno přímo na krytu modulu.

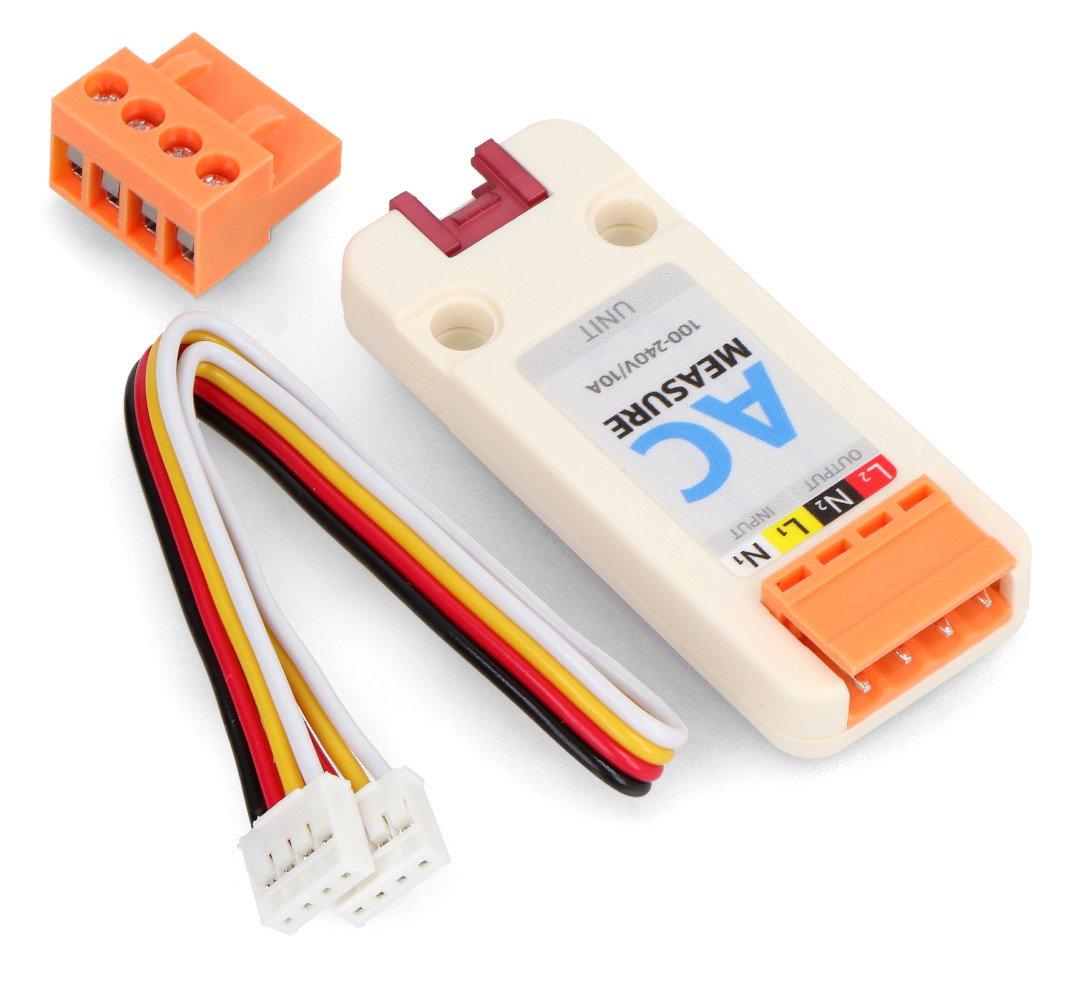

Prvky obsažené v sadě.
Nastavte obsah
- AC Měření - snímač střídavého proudu 100-240 V AC - 1 kus
- Propojovací kabel Grove - 20 cm dlouhý - 1 kus
- 1x4pinový šroubový konektor - rozteč 3,96 mm - 1 kus
