Popis produktu: Maker Hat Base - rozšíření HAT GPIO pro Raspberry Pi 400
Rozšíření GPIO Maker Base HAT od Cytronu, určené především pro práci s minipočítačem Raspberry Pi 400 , ale lze jej s úspěchem použít i s jinými minipočítači Raspberry Pi, jako je Raspberry Pi 4B / 3B + / 3B / Zero. Modul je vybaven 40pinovou zásuvkou pro připojení k GPIO Raspberry Pi pomocí plochého kabelu, popsanými GPIO konektory ve formě samec a samice zlatého proužku, čtyřmi tlačítky , třemi Grove konektory a bzučákem . Sada také obsahuje malé prkénko v náhodné barvě, spojovací pásku, zlatý proužek, silikonové lepicí nožky a klip.

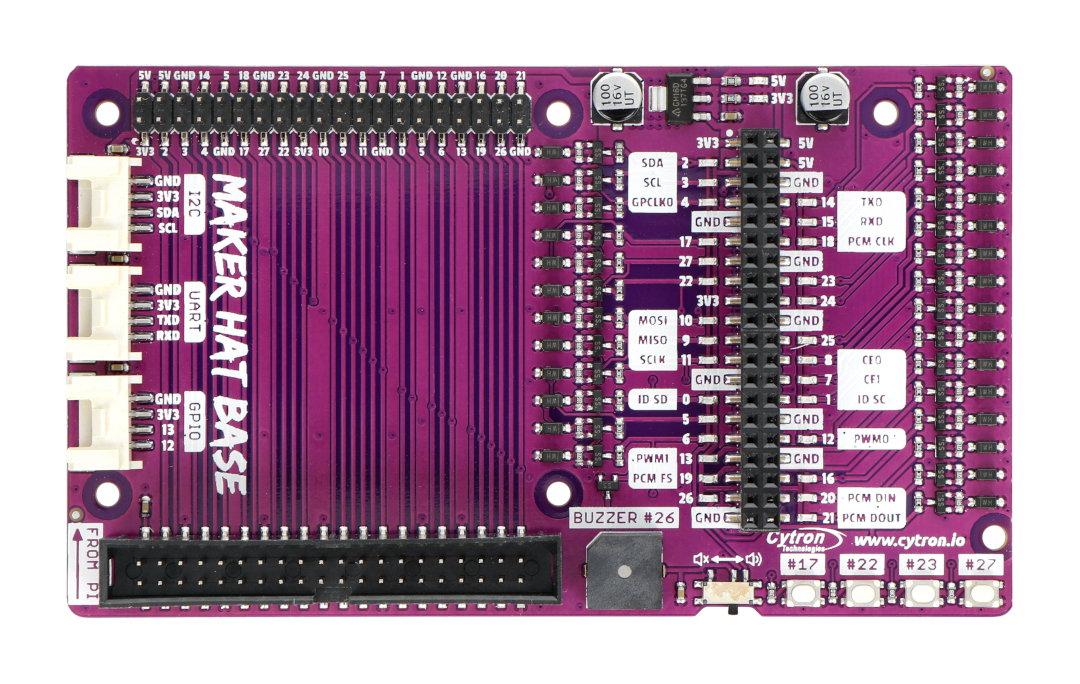

Klobouková základna Cytron Maker pro Raspberry Pi 400.

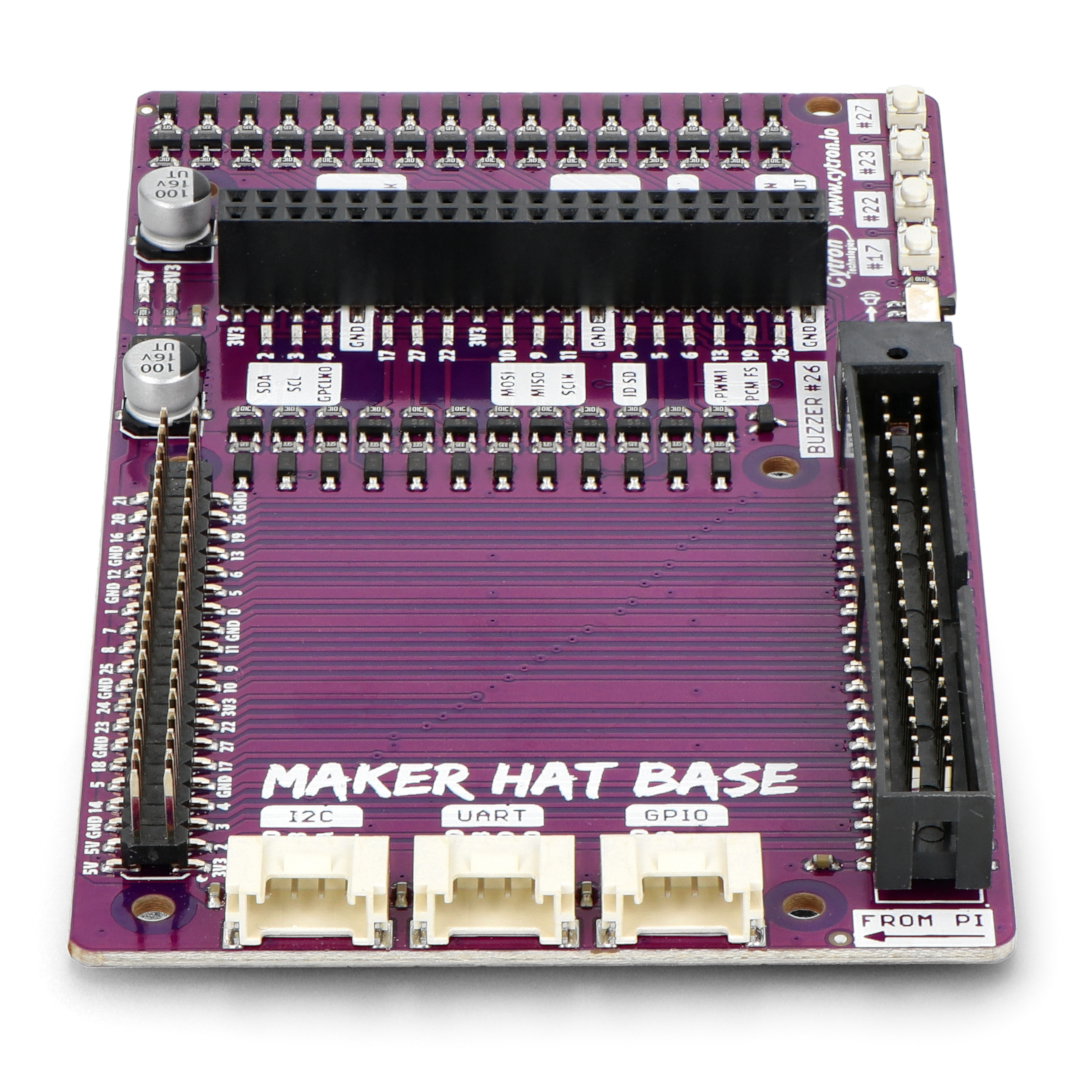

Modul je vybaven konektory Grove.Prvky umístěné na základní desce Maker Hat
Deska Maker Hat Base je vybavena 40pinovou paticí, se kterou ji můžete připojit přímo ke konektoru GPIO Raspberry Pi 400 pomocí plochého kabelu, který je součástí sady. Deska má také samec goldpin strip s jasně podepsanými Raspberry Pi piny, na druhé straně desky je samičí goldpin strip s rovněž podepsanými piny a 26 modrými LED indikujícími obsazenost rozhraní. Maker Hat Base má také čtyři volně programovatelná tlačítka, bzučák a tři Grove konektory pro připojení modulů z této řady. Z konektorů Grove jsou odvozena rozhraní jako GPIO, UART a I2C. Deska má také regulátor napětí 3,3 V se zvýšenou proudovou účinností až 800 mA.
Hlavní funkce rozšíření Maker Hat Base pro Raspberry Pi
- Speciálně navrženo pro Raspberry Pi 400
- Kompatibilní také s dalšími modely Raspberry Pi, jako jsou 4B a 3B
- Jasně označené GPIO piny pro snadné připojení propojovacích kabelů
- LED pro každé GPIO
- Programovatelný bzučák
- 4 programovatelná tlačítka
- 3 konektory Grove (GPIO, UART a I2C)
- Vestavěný regulátor napětí 3,3 V se zvýšenou proudovou účinností až 800 mA
- Rozměry: 121,92 x 71,12 mm
- Montážní otvory: 6x o průměru 3 mm

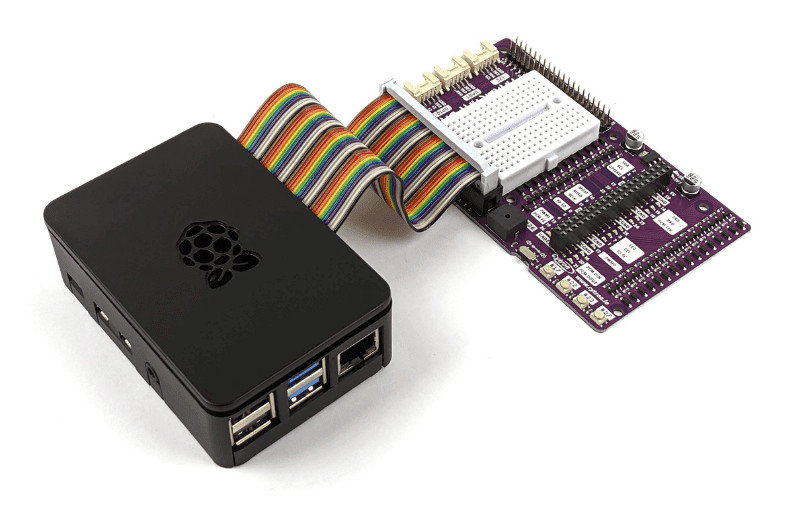

Příklad připojení k Raspberry Pi.

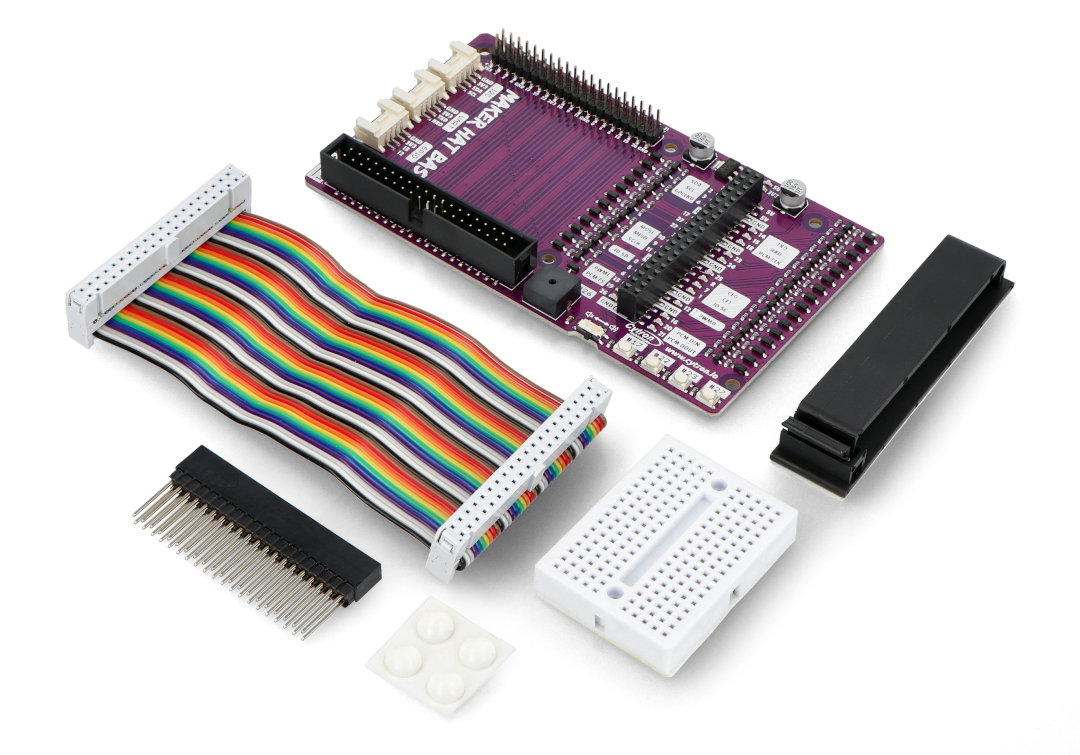

Obsah sady.
Obsah sady
- 1x Maker Hat Base - rozšíření HAT GPIO pro Raspberry Pi 400
- 1x malé prkénko náhodné barvy
- 1x IDE kabel samice-samice 10 cm
- 1x plochý kabelový klip s 60 mm páskou
- 4x silikonové lepicí nožky
- 1x samec konektor Goldpin, 2x 20pin
