Popis produktu: ADXL313 - 3osý akcelerometr I2C / SPI Qwiic - SparkFun SEN-17241
Modul vytvořený společností SparkFun , vybavený 3osým systémem akcelerometru ADXL313, který se vyznačuje nízkou spotřebou energie a vysokým rozlišením až 13 bitů , navržený pro měření rychlosti až do ± 4 g . Deska měří statické gravitační zrychlení v aplikacích se snímačem náklonu i dynamické zrychlení v důsledku pohybu nebo nárazu. Senzor komunikuje přes rozhraní I2C nebo SPI , na desce jsou také dva konektory Qwiic. ADXL313 má vysoké rozlišení a nízký šum, takže rozlišení změn sklonu je 0,1 °, zatímco vestavěný FIFO usnadňuje použití technik převzorkování ke zlepšení rozlišení na 0,025 °. Integrovaný FIFO lze také použít k ukládání dat, aby se minimalizovalo použití hostitelského CPU, což má za následek nižší spotřebu energie.

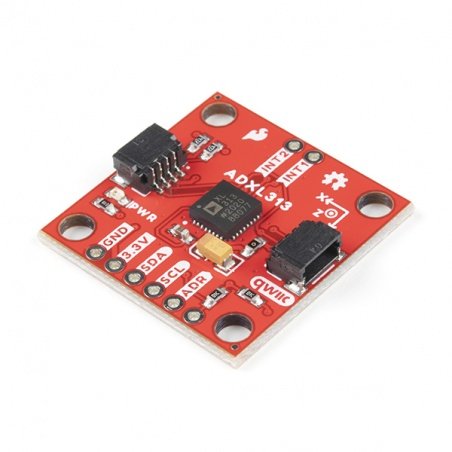

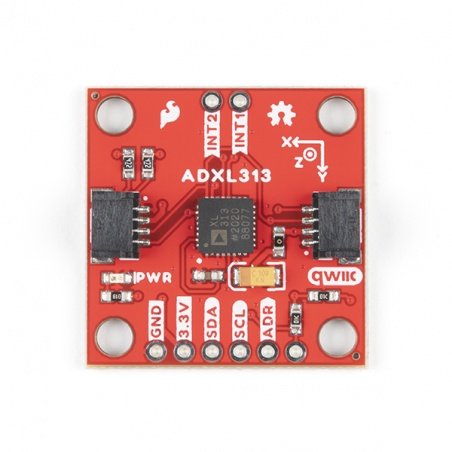

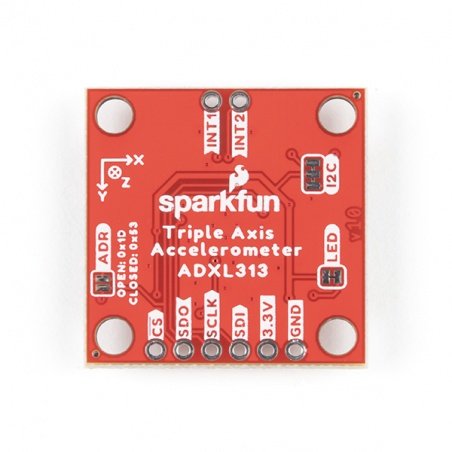

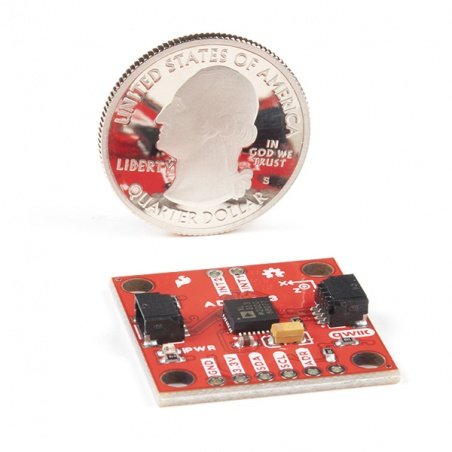

Modul s akcelerometrem ADXL313.Kolíky akcelerometru ADXL313
Modul akcelerometru ADXL313 je vybaven dvěma konektory Qwiic , které usnadňují připojení modulu k desce se stejným konektorem pomocí rozhraní I2C. Deska má také svorky ve formě otvorů pro pájení zlatého pásu s roztečí 2,54 mm. Modul pracuje s rozhraním I2C a SPI. Deska má také propojku pro výběr adresy rozhraní I2C. Modul pracuje s napětím 3,3 V.
Produkt je kompatibilní s Arduino.
Výrobce připravil pro Arduino uživatelskou příručku s knihovnou.
| Kolík | Popis |
|---|---|
| GND | Hmotnost systému. |
| 3,3 V | Napájecí napětí 3,3 V. |
| SDA | Datová linka sběrnice I2C. |
| SCL | Hodinová linka sběrnice I2C. |
| ADR | PIN pro změnu adresy I2C. |
| CS | Kolík pro sběrnici SPI - Chip Select. |
| SDO | Datový výstupní řádek sběrnice SPI. |
| SCLK | Hodinová linka sběrnice SPI. |
| SDI | Linka pro zadávání dat sběrnice SPI. |
| INT1 / INT2 | Externí přerušovací výstupy. |
Hlavní vlastnosti modulu akcelerometru ADXL313
- Pracovní napětí: 3,3 V
- Komunikace: I2C / SPI
- Rozsah měření: ± 0,5 g, ± 1 g, ± 2 g, ± 4 g
- Rozlišení: až 13 bitů
- Nízká spotřeba energie:
- pod 300 µA při maximální rychlosti přenosu dat
- 0,1 µA v pohotovostním režimu
- Nízká hlučnost: 150 μg / √Hz
- Integrované detekční funkce:
- aktivita (přítomnost pohybu) a nečinnost (nedostatek pohybu)
- uživatelem definovaná úroveň zrychlení na libovolnou osu
- funkcím lze přiřadit kontakty přerušení
- 32úrovňový FIFO ke snížení využití procesoru a spotřeby energie systému
- Funkce autotestu
- Adresa I2C: 0x1D (výchozí) / 0x53
- 2x Qwiic konektor

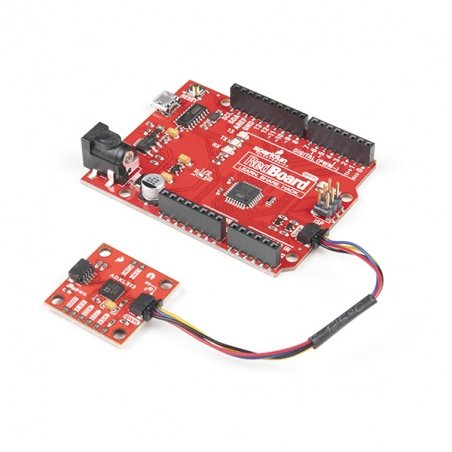

Příklad připojení modulu k akcelerometru ADXL313.
