Popis produktu: IPS LCD displej 1,3 '' 240 x 240 px - SPI - 65K RGB - pro Raspberry Pi Pico - Waveshare 19650
LCD displej vyrobený společností Waveshare, určený pro populární minipočítač Raspberry Pi Pico. Je vybaven vysoce kvalitním ovladačem ST7789 , pro komunikaci s Raspberry Pi Pico používá sběrnice SPI. Obrazy jsou prezentovány v 65 tis. Barvy RGB, které poskytují jasný a realistický barevný efekt. Rozlišení obrazovky je 240 x 240 px a jeho úhlopříčka je 1,3 '' . Velikost jednoho pixelu je 0,0975 × 0,0975 mm.

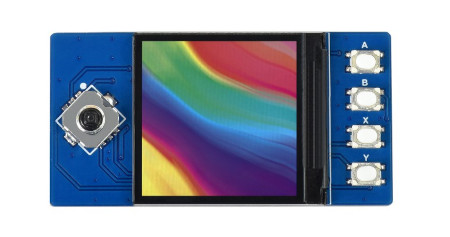

LCD displej pro Raspberry Pi Pico je vybaven čtyřmi pomocnými tlačítky a jedním joystickem.
Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.

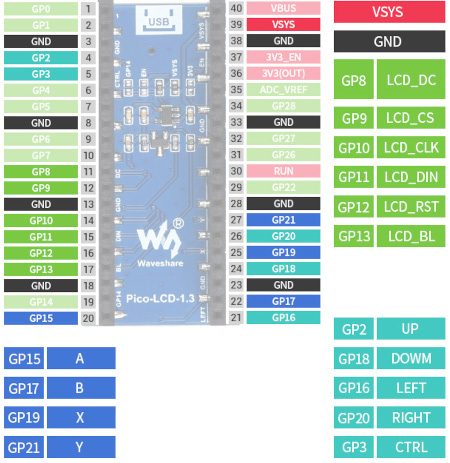

Piny displeje jsou kompatibilní s konektorem Raspberry Pi Pico.
Vede
Displej má kolíky ve formě zásuvkových konektorů, které usnadňují připojení k Raspberry Pi Pico. Mezi kolíky jsou:
- VSYS - napájecí kolík od 1,8 V do 5,5 V.
- GND - základ systému
- LCD_DC - pin pro výběr dat / příkazů (vysoký stav - data; nízký stav - příkazy)
- LCD_CS - výběr čipu (aktivovaný nízkým stavem)
- LCD_CLK - vstupní kolík hodinové linky rozhraní SPI
- LCD_DIN - vstupní pin datové linky rozhraní SPI
- LCD_RST - PIN RESETU (aktivován nízkým stavem)
- LCD_BL - kolík podsvícení
- Ovládací kolíky joysticku:
- NAHORU - posunout nahoru
- DOLŮ - pohyb dolů
- VLEVO - pohyb doleva
- VPRAVO - pohyb vpravo
- CTRL - prostřední tlačítko
- A - obslužné tlačítko A
- B - obslužné tlačítko B
- C - obslužné tlačítko C
- D - obslužné tlačítko D
Technická specifikace displeje
- Věnováno verzi Raspberry Pi Pico
- Typ: IPS LCD displej
- Komunikační rozhraní: 4kolíkový SPI
- Úhlopříčka obrazovky: 1,3 ''
- Rozlišení displeje: 240 x 240 px
- Velikost pixelu: 0,0975 × 0,0975 mm
- Barvy displeje: 65K RGB
- Napájecí napětí: od 2,6 V do 5,5 V
- Dodatečné vybavení:
- obslužná tlačítka A, B, C a D - 4 ks.
- joystick - 1 ks.
- Programovací jazyk: C / C ++ / MicroPython
- Integrovaný ovladač: ST7789
- Rozměry displeje: 23,4 x 23,4 mm
- Rozměry modulu: 52 x 26,5 mm

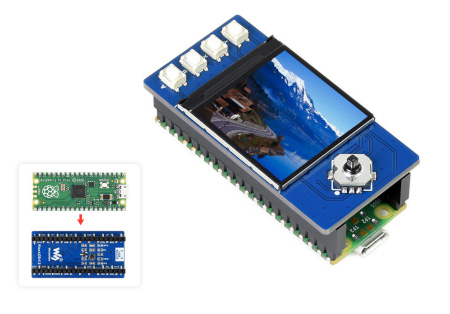

Displej lze programovat pomocí C / C ++ nebo MicroPython. Předmětem prodeje je pouze displej - Raspberry Pi Pico je třeba zakoupit samostatně.
