Popis produktu: LCD IPS displej 1,14 '' 240 x 135 px - SPI - pro Raspberry Pi Pico - Waveshare 19340
Zobrazte LCD IPS 1,14 '' na minipočítači Rascoberry Pi ve verzi Pico . Rozlišení obrazovky je 240 x 135 px . Modul byl vyroben společností Waveshare a vybaven řadičem ST7789. Má 2 obslužná tlačítka, která uživateli umožňují interakci, a pohodlný joystick. Displej využívá komunikační rozhraní SPI, je napájen napětím v rozsahu od 2,6 V do 5,5 V. Lze jej programovat v C / C ++ a MicroPython.
|
Kompatibilní s Raspberry Pi Pico |
Displej pro Raspberry Pi Pico má speciální vodiče pro pohodlné připojení k hlavnímu modulu.
Zobrazit výstupy.
Vede

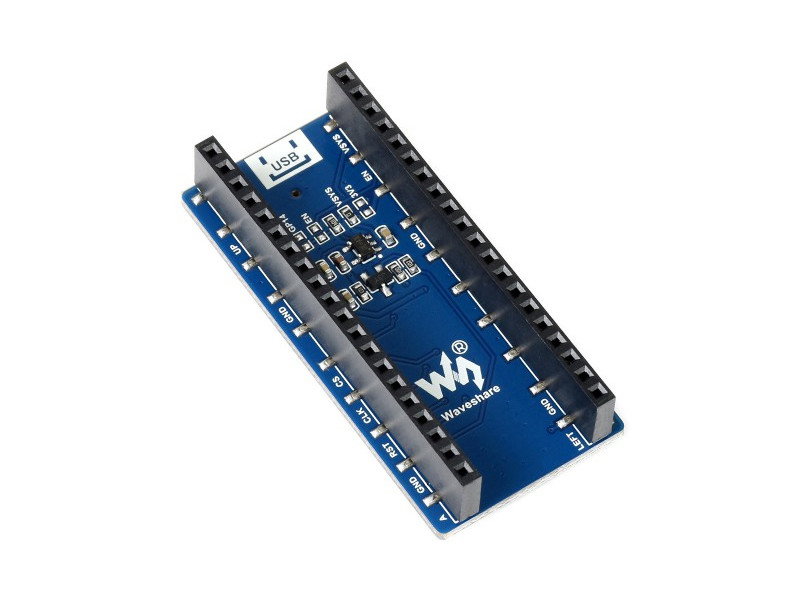

Displej má kolíky ve formě zásuvkových konektorů, které usnadňují připojení k Raspberry Pi Pico. Mezi kolíky jsou:
- VSYS - napájecí kolík od 1,8 V do 5,5 V.
- GND - základ systému
- LCD_DC - výběrový kolík: data / příkazy (vysoký stav: data; nízký stav: příkazy)
- LCD_CS - výběr čipu (aktivovaný nízkým stavem)
- LCD_CLK - hodinový výstup sběrnice SPI
- LCD_DIN - datový výstup sběrnice SPI
- LCD_RST - PIN RESETU (aktivován nízkým stavem)
- LCD_BL - kolík podsvícení
- Joystick:
- GP2_UP - posunout nahoru
- GP18_DOWN - posunout dolů
- GP16_LEFT - pohyb doleva
- GP20_RIGHT - pohyb vpravo
- GP3_CTRL - prostřední tlačítko
- GP15_A - obslužné tlačítko A
- GP17_B - obslužné tlačítko B
Technické specifikace
- Kompatibilní s: Raspberry Pi Pico
- Úhlopříčka: 1,14 ''
- Rozlišení: 240 x 135 px
- Typ displeje: IPS LCD
- Komunikační rozhraní: SPI
- Barevný rozsah: 65 000 barev RGB
- Velikost pixelu: 0,1101 x 0,1035 mm
- Vybaveno 2 pomocnými tlačítky a joystickem
- Řidič: ST7789
- Pracovní napětí: 2,6 V až 5,5 V
- Programovací jazyk: C / C ++ / MicroPython
- Rozměry: 52 x 25 mm
Obrázek je zobrazen ve skutečných barvách a se správnou ostrostí.
