Popis produktu: IPS LCD displej 0,96 '' 160 x 80 px - SPI - 65K RGB - pro Raspberry Pi Pico - Waveshare 19653

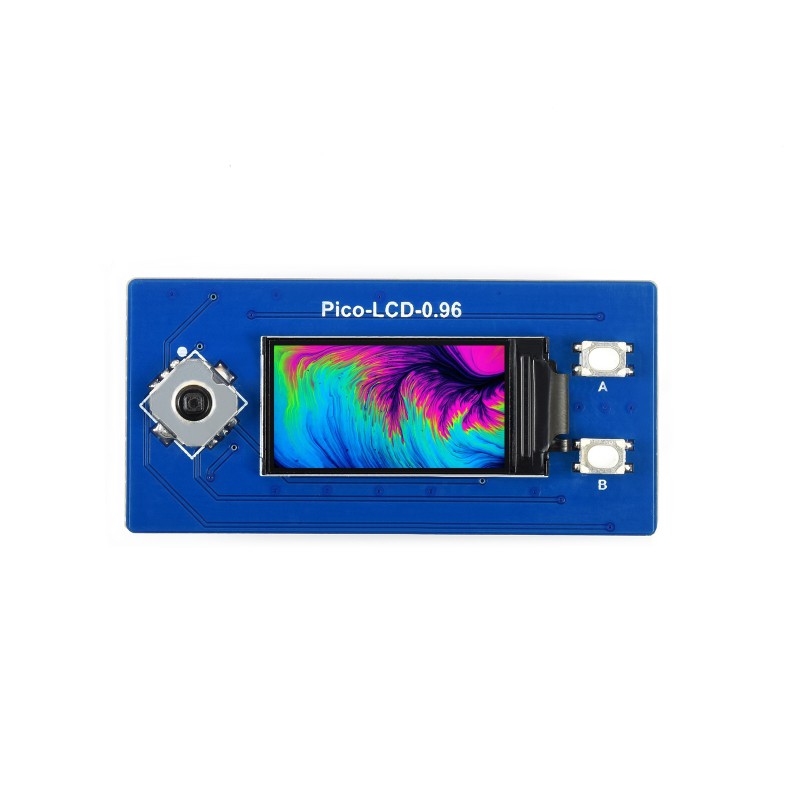

Displej věnovaný oblíbenému minipočítači Raspberry Pi Pico. Je vybaven vysoce kvalitním ovladačem ST7735S , pro komunikaci s Raspberry Pi využívá sběrnici SPI. Rozlišení obrazovky je 160 x 80 px a jeho úhlopříčka je 0,96 '' . Modul prezentuje obraz v 65 tisíc barvách z rozsahu RGB. Velikost jednoho pixelu je 0,1356 × 0,135 mm.
LCD displej pro Raspberry Pi Pico byl vyroben společností Waveshare.

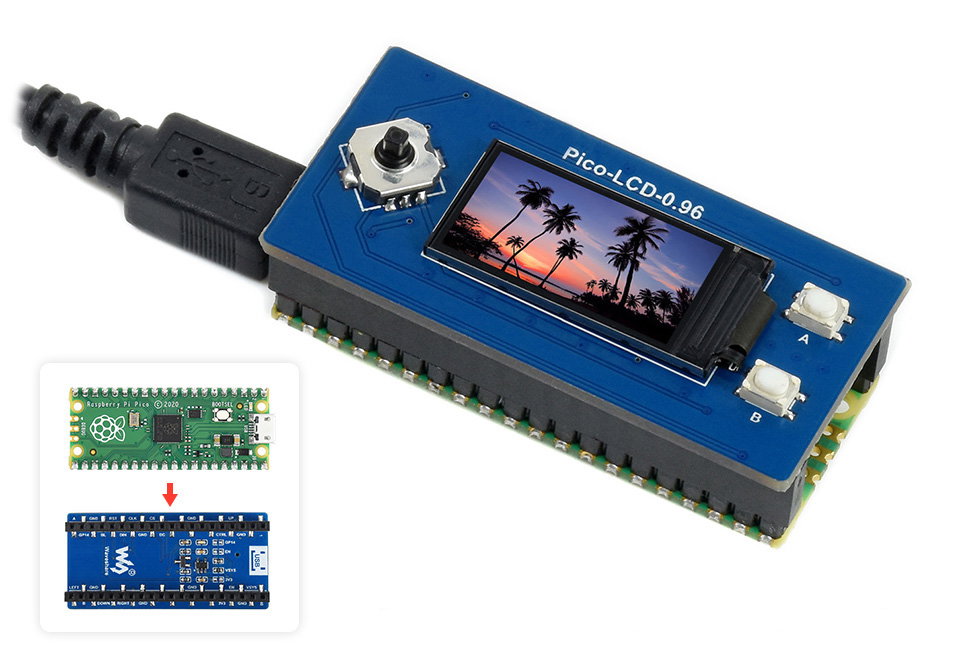

Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.
Piny displeje jsou kompatibilní s konektorem Raspberry Pi Pico.
Vede

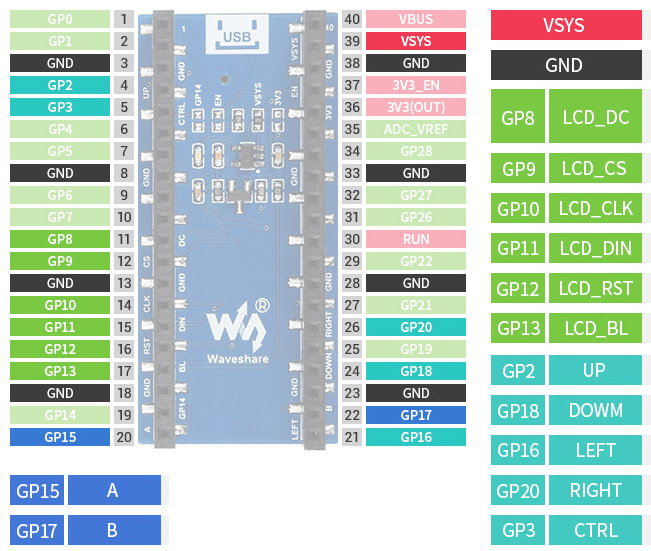

Displej má kolíky ve formě zásuvkových konektorů, které usnadňují připojení k Raspberry Pi Pico. Mezi kolíky jsou:
- VSYS - napájecí kolík od 1,8 V do 5,5 V.
- GND - základ systému
- LCD_DC - pin pro výběr dat / příkazů (vysoký stav - data; nízký stav - příkazy)
- LCD_CS - výběr čipu (aktivovaný nízkým stavem)
- LCD_CLK - vstupní kolík hodinové linky rozhraní SPI
- LCD_DIN - vstupní pin datové linky rozhraní SPI
- LCD_RST - PIN RESETU (aktivován nízkým stavem)
- LCD_BL - kolík podsvícení
- Ovládací kolíky joysticku:
- NAHORU - posunout nahoru
- DOLŮ - pohyb dolů
- VLEVO - pohyb doleva
- VPRAVO - pohyb vpravo
- CTRL - prostřední tlačítko
- A - obslužné tlačítko A
- B - obslužné tlačítko B
Technická specifikace displeje
- Věnováno verzi Raspberry Pi Pico
- Typ: IPS LCD displej
- Komunikační rozhraní: 4kolíkový SPI
- Úhlopříčka obrazovky: 0,96 ''
- Rozlišení displeje: 160 x 80 px
- Velikost pixelu: 0,1356 x 0,135 mm
- Barvy displeje: 65K RGB
- Napájecí napětí: od 2,6 V do 5,5 V
- Dodatečné vybavení:
- obslužná tlačítka A a B - 2 ks
- joystick - 1 ks.
- Programovací jazyk: C / C ++ / MicroPython
- Integrovaný ovladač: ST7735S
- Rozměry displeje: 21,7 x 10,8 mm
- Rozměry modulu: 52 x 25 mm
Displej lze programovat pomocí C / C ++ nebo MicroPython. Předmětem prodeje je pouze displej - Raspberry Pi Pico je třeba zakoupit samostatně.
