Popis produktu: Displej E-Paper E-Ink 2,13 '' 212 x 104 px - SPI - 3 barvy - pro Raspberry Pi Pico - Waveshare 19588
Zobrazit e-papír s úhlopříčkou 2,13 '' určený pro Raspberry Pi Pico . Jeho rozlišení je 212 x 104 px . Na obrazovce se zobrazují obrázky a texty ve třech barvách: červené , černé a bílé . Modul využívá pro komunikaci s Raspberry Pi sběrnici SPI. Obrazovka byla vyrobena technologií E-Ink - napodobující tradiční list papíru. Tyto typy displejů se používají při čtení elektronických knih nebo elektronických časopisů. Displej nevyzařuje modrou záři a je pasivně reflexní. Představuje poslední načtený obsah i dlouho po odpojení napájení. Vyznačuje se nízkou spotřebou energie a energie se spotřebovává pouze k osvěžení.

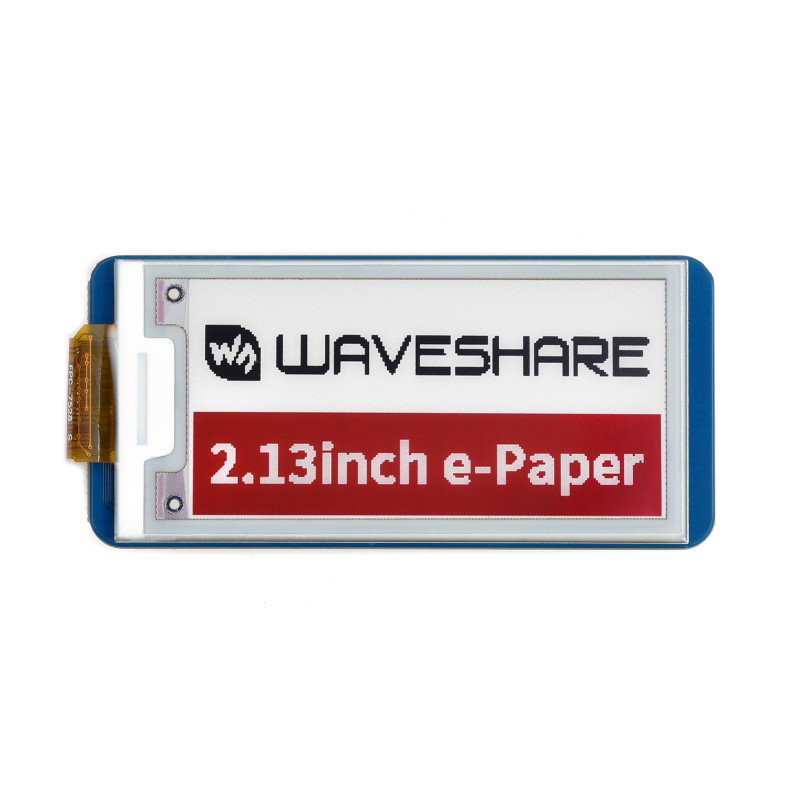

Displej s elektronickým papírem vyrobený technologií e-Ink od společnosti Waveshare.
Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak používat papírový displej e.

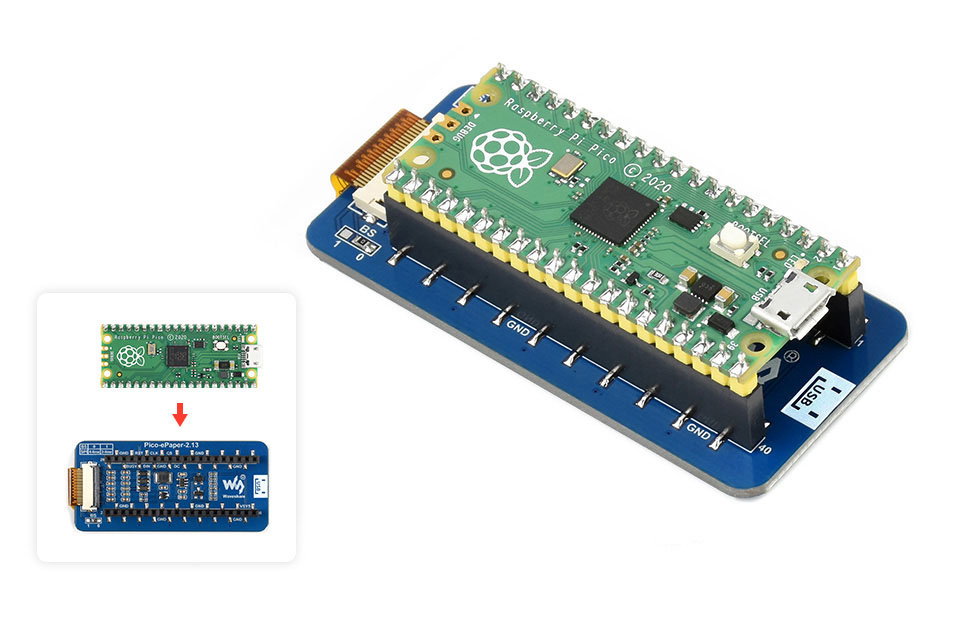

Piny displeje jsou kompatibilní s konektorem Raspberry Pi Pico.
Vede

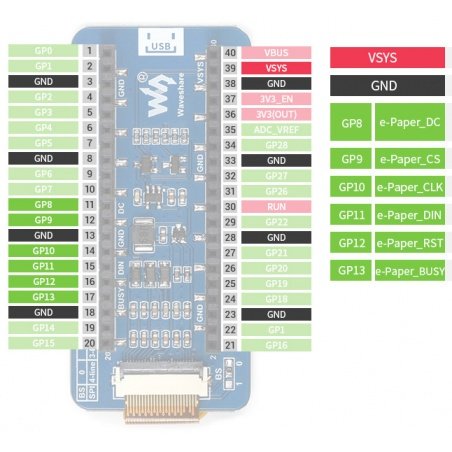

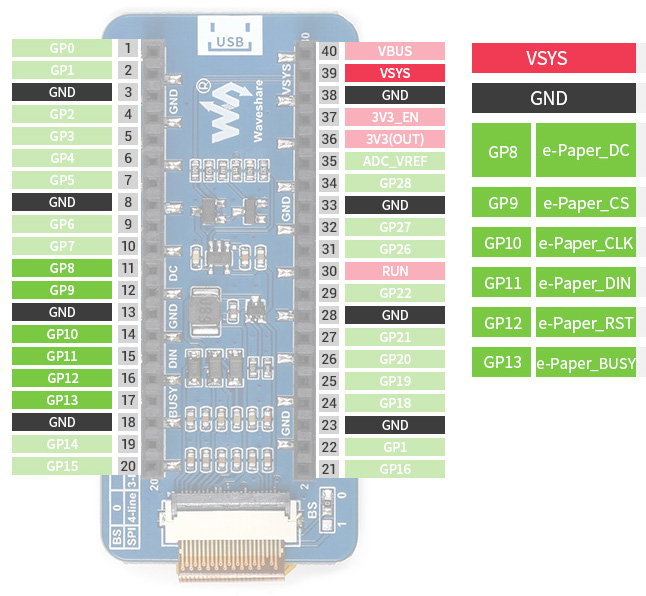

Displej má kolíky ve formě zásuvkových konektorů, které usnadňují připojení k Raspberry Pi Pico. Mezi kolíky jsou:
- VSYS - napájecí kolík 3,3 V.
- GND - základ systému
- e-Paper_DC - pin pro výběr dat / příkazů (vysoký stav - data; nízký stav - příkazy)
- e-Paper_CS - Chip Select (aktivováno při nízkém stavu)
- e-Paper_CLK - vstupní kolík hodinové linky rozhraní SPI
- e-Paper_DIN - vstupní kolík datové linky rozhraní SPI
- e-Paper_RST - pin RESET (aktivovaný nízkým stavem)
- e-Paper_BUSY - BUSY výstupní pin
Technická specifikace displeje
- Věnováno verzi Raspberry Pi Pico
- Typ: displej pro elektronický papír
- Technologie: E-Ink
- Komunikační rozhraní: SPI (3vodičové nebo 4vodičové)
- Úhlopříčka obrazovky: 2,13 ''
- Rozlišení displeje: 212 x 104 px
- Velikost pixelu: 0,229 x 0,228 mm
- Barvy displeje: červená, černá, bílá
- Pozorovací úhel:> 170 °
- Stupně šedi: 2
- Úplná obnovovací doba: 15 sekund
- Spotřeba energie během aktualizace: 26,4 mW
- Spotřeba proudu v pohotovostním režimu: <0,01 uA
- Napájecí napětí: 3,3 V
- Programovací jazyk: C / C ++ / MicroPython
- Rozměry displeje: 48,55 x 23,71 mm
- Rozměry modulu: 65 x 30,5 mm
Předmětem prodeje je pouze displej - Raspberry Pi Pico je třeba zakoupit samostatně.
Rozdíly v zobrazování obsahu na každém typu obrazovky.
Co je displej „e ink e paper“?
Displej na elektronický papír, známý také jako elektronický papír (displej na elektronický papír), používá k prezentaci textů a obrázků technologii elektroforetické mikrokapsle. Výsledkem je, že napodobuje vzhled běžného inkoustu nacházejícího se na tradičním papíru. Taková technologie je mimořádně uživatelsky přívětivá - obrazovky nevyzařují modrou záři, jsou pasivně reflexní a poskytují široký pozorovací úhel. Všechny tyto vlastnosti znamenají, že se zrak během používání neunaví.
