Popis produktu: Kapacitní dotykový displej E-papír E-Ink - 2,9 '' 296x128px - SPI / I2C - černobílý - pro Raspberry Pi Pico - Waveshare 20051
Displej vytvořený společností Waveshare na základě technologie e-paper. Jeho úhlopříčka je 2,9 "a rozlišení 296 x 128 px . Obrazovka pracuje s modulem Raspberry Pi Pico . Obrázek je zobrazen ve třech barvách: černé, bílé a červené. Komunikuje přes rozhraní SPI . Typ displeje může být používá se ve čtečkách elektronických knih a elektronických časopisech.
Kompatibilní s Raspberry Pi Pico
Výrobce poskytuje wiki stránku produktu, která obsahuje informace o pinech modulu a uživatelskou příručku.
Výrobce poskytuje wiki stránku produktu, která obsahuje informace o pinech modulu a uživatelskou příručku.

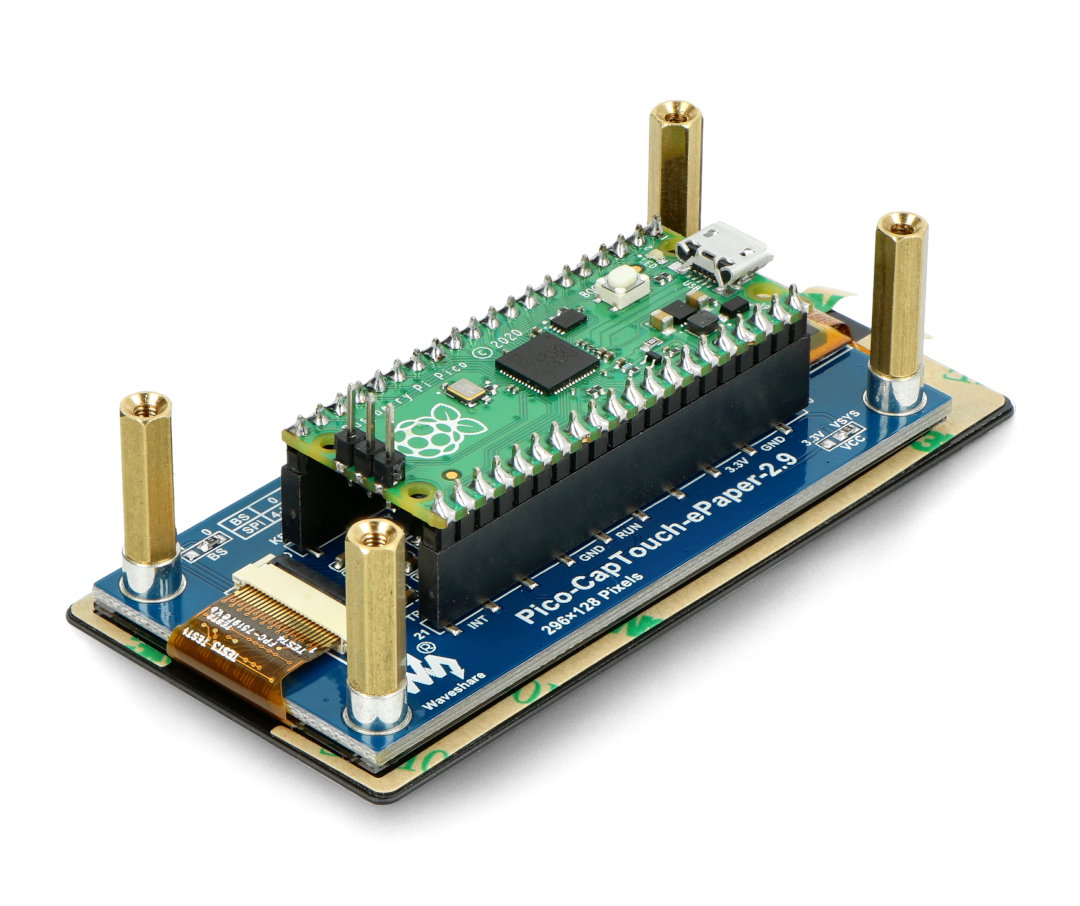

Dotykový displej z e-papíru pro Raspberry Pi Pico.
Displej Raspberry Pi Pico. Předmětem prodeje je obrazovka elektronického papíru, modul Raspberry Pi Pico lze zakoupit samostatně.Hlavní vlastnosti displeje elektronického papíru
- Žádné podsvícení, uchová poslední zobrazený obraz po dlouhou dobu po odpojení napájení
- Velmi nízká spotřeba energie, energie je nutná pouze k obnovení obrazovky
- SPI rozhraní
Co je elektronický papír?
Displeje elektronického papíru používají k zobrazení obrazu elektroforetickou technologii mikrokapslí: nabité částice suspendované v průhledné kapalině se při aplikaci elektrického pole pohybují po stranách mikrokapsle, čímž je mikrokapsle viditelná odrazem okolního světla jako tradiční potištěný papír. Displej elektronického papíru jasně zobrazuje obrázky / texty pod lampou nebo přirozeným světlem, nevyžaduje podsvícení a úhel pohledu je téměř 170 °. Tento typ displeje se obvykle používá ve čtečkách elektronických knih kvůli jeho papírovému efektu.
Technologie elektronického papíru.

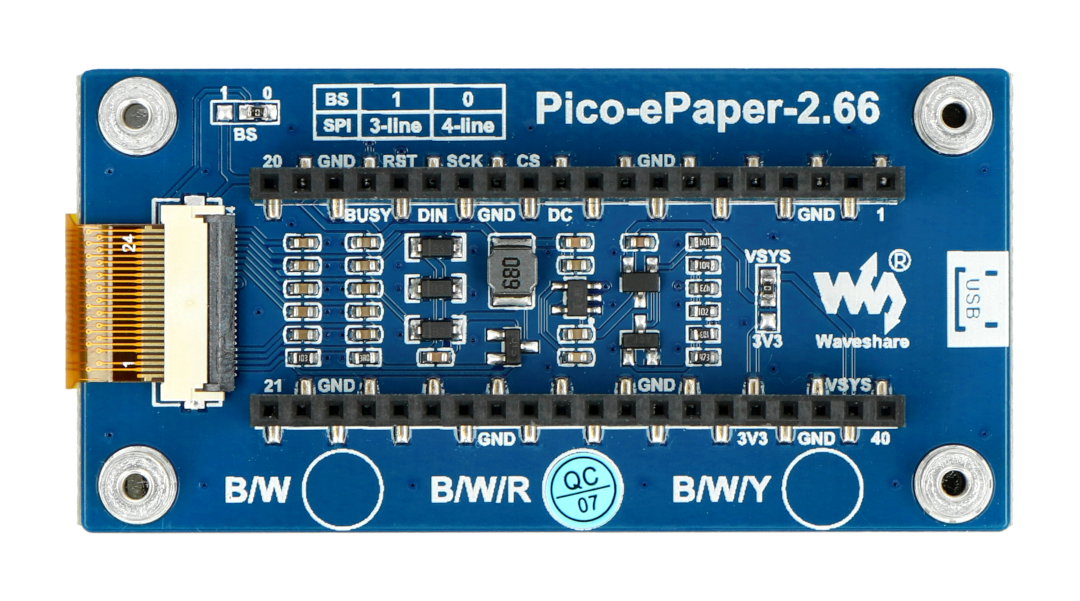

Výstupy modulu displeje pro elektronický papír.Výstupy displeje elektronického papíru
Modul displeje je vybaven zásuvkou pro přímé připojení Raspberry Pi Pico. Používá piny jako:
- VSYS - vstupní napětí (výchozí)
- 3V3 (OUT) - vstupní napětí
- GND - zem
- GP8 | e-Paper_DC - datový / příkazový pin, vysoký pro data, nízký pro příkazy
- GP9 | e-Paper_CS - PIN pro výběr čipu SPI, aktivovaný nízkým stavem
- GP10 | e-Paper_CLK - kolík SCK rozhraní SPI
- GP11 | e-Paper_DIN - pin MOSI rozhraní SPI
- GP12 | e-Paper_RST - externí reset, aktivován nízkým stavem
- GP13 | e-Paper_BUSY - výstup stavu zaneprázdnění
Specifikace displeje
- Pracovní napětí: 3,3 V
- Rozhraní: 3vodičové SPI, 4vodičové SPI
- Barvy displeje: černá, bílá a červená
- Stupně šedi: 2
- Plná obnovovací doba: 15 s
- Spotřeba energie během osvěžení: 42,4 mW
- Aktuální spotřeba v pohotovostním režimu: až 0,01 uA
- Pozorovací úhel: až 170 °
- Úhlopříčka: 2,66 "
- Rozlišení: 296 x 152 px
- Velikost pixelu: 0,203 x 0,202 mm
- Vnější rozměry: 74 x 37,5 mm
- Rozměry displeje: 60 088 x 30 704 mm

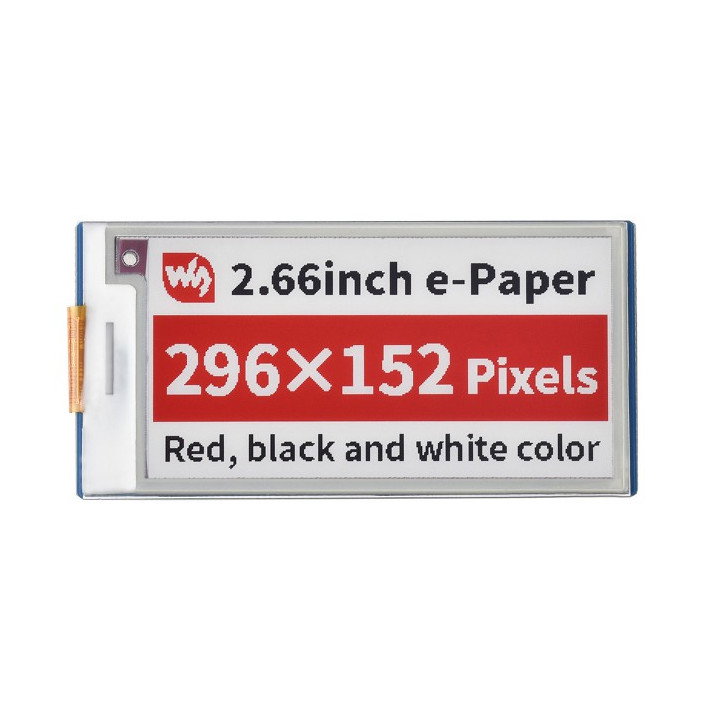

Displej elektronického papíru.
