Popis produktu: IPS LCD displej 2 '' 320x240px - SPI - 65K RGB - pro Raspberry Pi Pico - Waveshare 19888
IPS displej navržený pro práci s deskou Raspberry Pi Pico . Modul je založen na systému ST7789VW, komunikuje přes rozhraní SPI. Úhlopříčka obrazovky je 2,00 " a její rozlišení je 320 x 240 px . Může zobrazit 65 tisíc barev z rozsahu RGB. Velikost jednoho pixelu je 0,1275 x 0,1275 mm. Modul je vybaven čtyřmi tlačítky pro jakékoli použití uživatelem.
Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak připojit displej.
Kolíky modulu displeje pro Raspberry Pi Pico.Kolíky modulu displeje k Pico

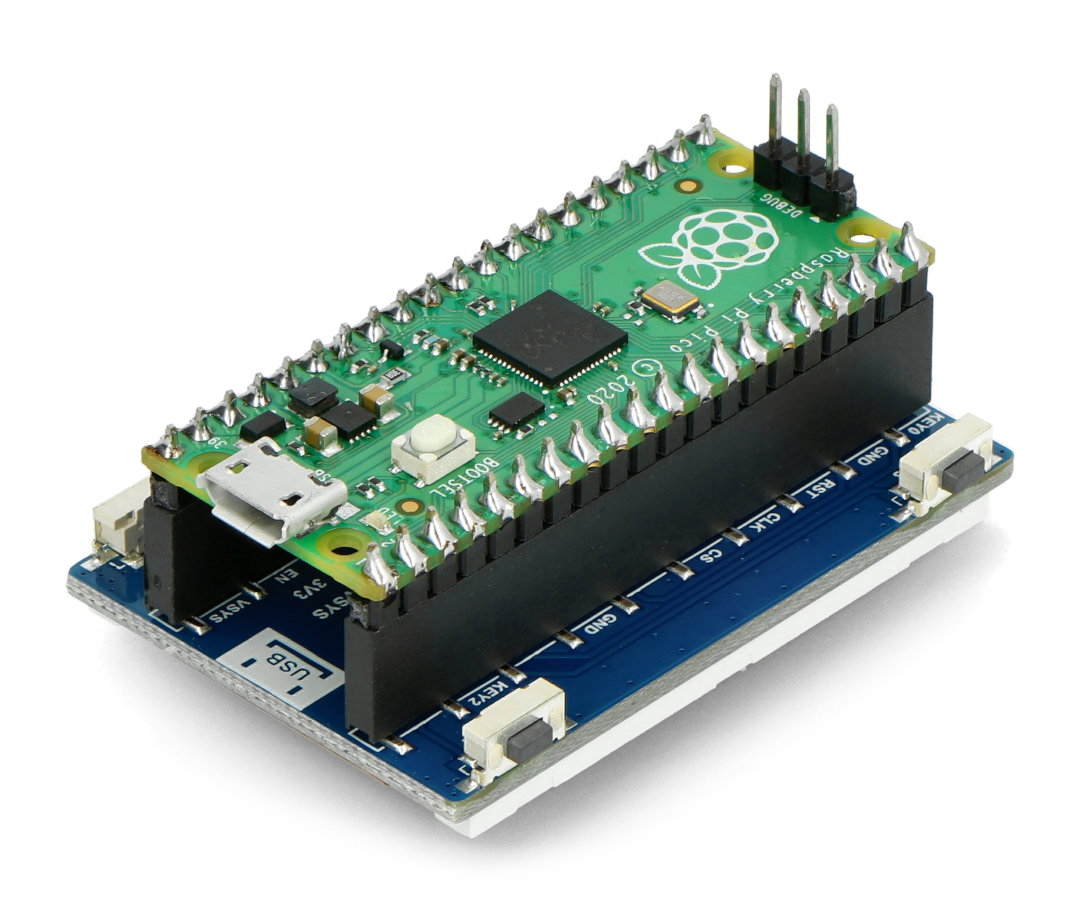

Modul je vybaven zásuvkou, do které můžete přímo připojit desku Raspberry Pi Pico nebo provést připojení pomocí vodičů. Mezi kolíky jsou:
- VSYS - napájecí napětí od 1,8 V do 5,5 V
- GND - základ systému
- GP8 | LCD_DC - LCD datový / příkazový řádek, vysoký stav pro data, nízký pro příkazy
- GP9 | LCD_CS - řádek pro výběr systému, aktivovaný s nízkým stavem
- GP10 | SDIO_CLK - hodinová linka SDIO
- GP10 | CLK - hodinová linka SPI
- GP11 | DIN - SPI datová linka
- GP12 | LCD_RST - reset LCD, aktivovaný nízkým stavem
- GP13 | LCD_BL - podsvícení LCD
- GP14 | KEY0 - uživatelské tlačítko 0
- GP15 | KEY1 - Uživatelské tlačítko 1
- GP16 | KEY2 - Uživatelské tlačítko 2
- GP17 | KEY3 - uživatelské tlačítko 3
Specifikace displeje
- Pracovní napětí: od 2,6 V do 5,5 V
- Rozhraní: 4vodičové SPI
- Typ obrazovky: IPS
- Čip: ST7789VW
- Úhlopříčka: 2,00 "
- Rozlišení: 320 x 240 px
- Počet zobrazených barev: 65k RGB
- Velikost displeje: 40,80 x 30,60 mm
- Velikost pixelu: 0,1275 x 0,1275 mm
- Rozměry modulu: 52 x 35 mm
Obsah soupravy
- 2 "displej
Předmětem prodeje je displej, modul Raspberry Pi Pico lze zakoupit samostatně.
