Popis produktu: OLED displej 2,23 '' 128 x 32 px - SPI / I2C - černobílý - pro Raspberry Pi Pico - Waveshare 19750

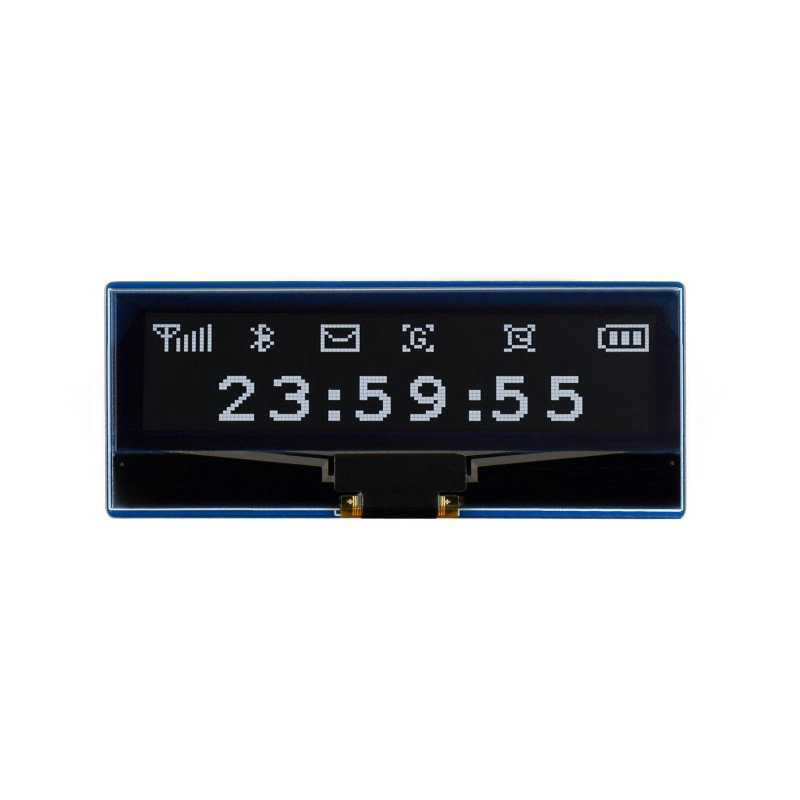

Displej věnovaný populární verzi Raspberry Pi Pico . Má vestavěný ovladač SSD1305 a používá sběrnice SPI a I2C. Rozlišení obrazovky je 128 x 32 px a jeho úhlopříčka je 2,23 '' . Modul prezentuje obraz ve dvou barvách - černé a bílé a velikost jednoho pixelu je 0,41 × 0,39 mm.
OLED displej pro Raspberry Pi Pico vyrobila společnost Waveshare.
Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje wiki stránku produktu , která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.

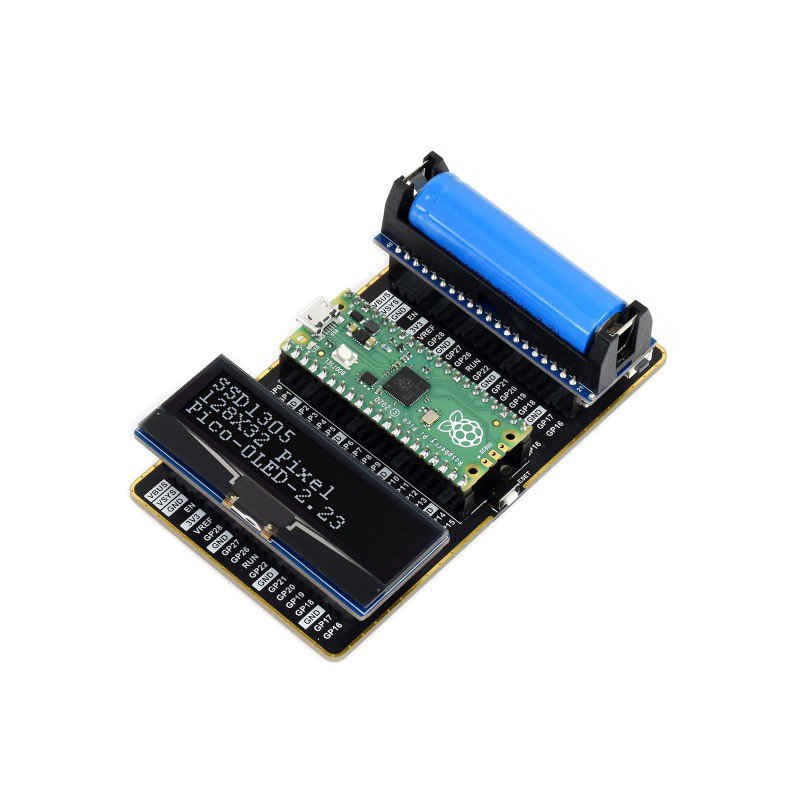

Piny displeje jsou kompatibilní s konektorem Raspberry Pi Pico.
Vede

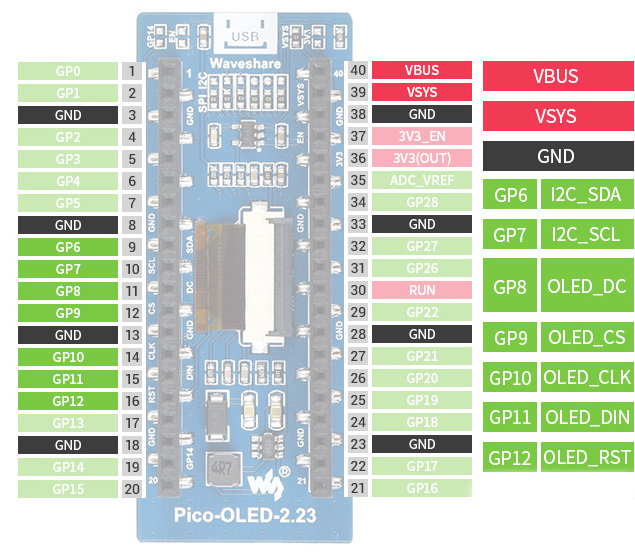

Displej má kolíky ve formě zásuvkových konektorů, které usnadňují připojení k Raspberry Pi Pico. Mezi kolíky jsou:
- VBUS - napájecí kolík od 3,3 V do 5,5 V.
- VSYS - napájecí kolík od 1,8 V do 5,5 V.
- GND - základ systému
- I2C_SDA - vstupní kolík datové linky rozhraní I2C (volitelně)
- I2C_SCL - vstupní kolík hodinové linky rozhraní I2C (volitelně)
- OLED_DC - data / příkazy kolíku pro výběr sběrnice SPI (vysoký stav - data; nízký stav - příkazy)
- OLED_CS - výběr čipu
- OLED_CLK - vstupní pin hodinové linky rozhraní SPI
- OLED_DIN - vstupní pin datové linky rozhraní SPI
- OLED_RST - PIN RESETU (aktivován nízkým stavem)
Technická specifikace displeje
- Věnováno verzi Raspberry Pi Pico
- Typ: OLED displej
- Komunikační rozhraní: 4kolíkový SPI / I2C
- Úhlopříčka obrazovky: 2,23 ''
- Rozlišení displeje: 128 x 32 px
- Velikost pixelu: 0,41 x 0,39 mm
- Pozorovací úhel:> 160 °
- Barvy displeje: černá a bílá
- Logické napětí: 3,3 V
- Pracovní napětí: 3,3 V / 5 V
- Programovací jazyk: C / C ++ / MicroPython
- Integrovaný ovladač: SSD1305
- Rozměry displeje: 55,02 x 13,10 mm
- Rozměry modulu: 63 x 26 mm
Displej lze programovat pomocí C / C ++ nebo MicroPython. Předmětem prodeje je pouze displej - Raspberry Pi a prodlužovač olova je nutno zakoupit samostatně.
