Popis produktu: TFT LCD displej 1,44 '' 128x128x - SPI - 65K RGB - pro Raspberry Pi Pico - Waveshare 19576
TFT displej je navržen tak, aby práce s Raspberry Pi Pico desce , jeho úhlopříčka je 1,44 "a rozlišení 128 x 128 px. Modul je založen na ST7735S systému, komunikuje přes rozhraní SPI. Je možné zobrazit 65 tisíc barev zahrnuto v rozsahu RGB Velikost jednoho pixelu je 0,20 x 0,20 mm. Modul je vybaven 4 tlačítky pro jakýkoli účel.
Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku. Dozvíte se také, jak připojit displej.
Kolíky modulu displeje pro Raspberry Pi Pico.Kolíky modulu displeje k Pico

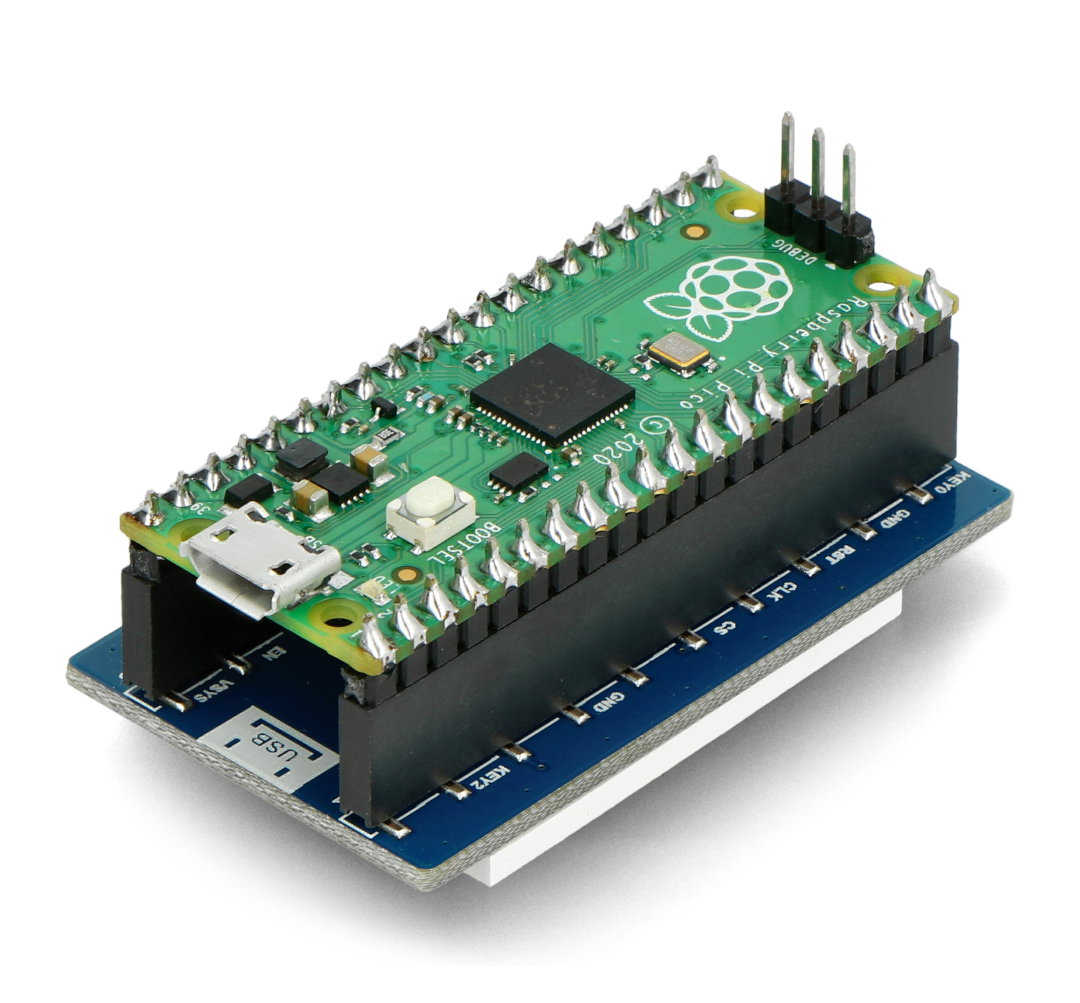

Výrobce umístil na modul zásuvku, do které můžete přímo připojit desku Raspberry Pi Pico nebo provést připojení pomocí vodičů. Mezi kolíky jsou:
- VSYS - napájecí napětí od 1,8 V do 5,5 V
- GND - základ systému
- GP8 | LCD_DC - LCD datový / příkazový řádek, vysoký stav pro data, nízký pro příkazy
- GP9 | LCD_CS - řádek pro výběr systému, aktivovaný s nízkým stavem
- GP10 | LCD_CLK - hodinová linka SPI
- GP11 | LCD_DIN - datová linka SPI
- GP12 | LCD_RST - reset LCD, aktivovaný nízkým stavem
- GP13 | LCD_BL - podsvícení LCD
- GP15 | KEY0 - uživatelské tlačítko 0
- GP17 | KEY1 - Uživatelské tlačítko 1
- GP2 | KEY2 - uživatelské tlačítko 2
- GP3 | KEY3 - Uživatelské tlačítko 3
Specifikace displeje
- Pracovní napětí: 3,15 V až 5 V
- Rozhraní: 4vodičové SPI
- Typ obrazovky: TFT
- Čip: ST7735S
- Úhlopříčka: 1,44 "
- Rozlišení: 128 x 128 px
- Počet zobrazených barev: 65k RGB
- Velikost displeje: 25,50 x 26,50 mm
- Velikost pixelu: 0,20 x 0,20 mm
- Rozměry modulu: 52 x 30 mm
Obsah soupravy
- 1,44 "displej
Předmětem prodeje je displej, modul Raspberry Pi Pico lze zakoupit samostatně.
