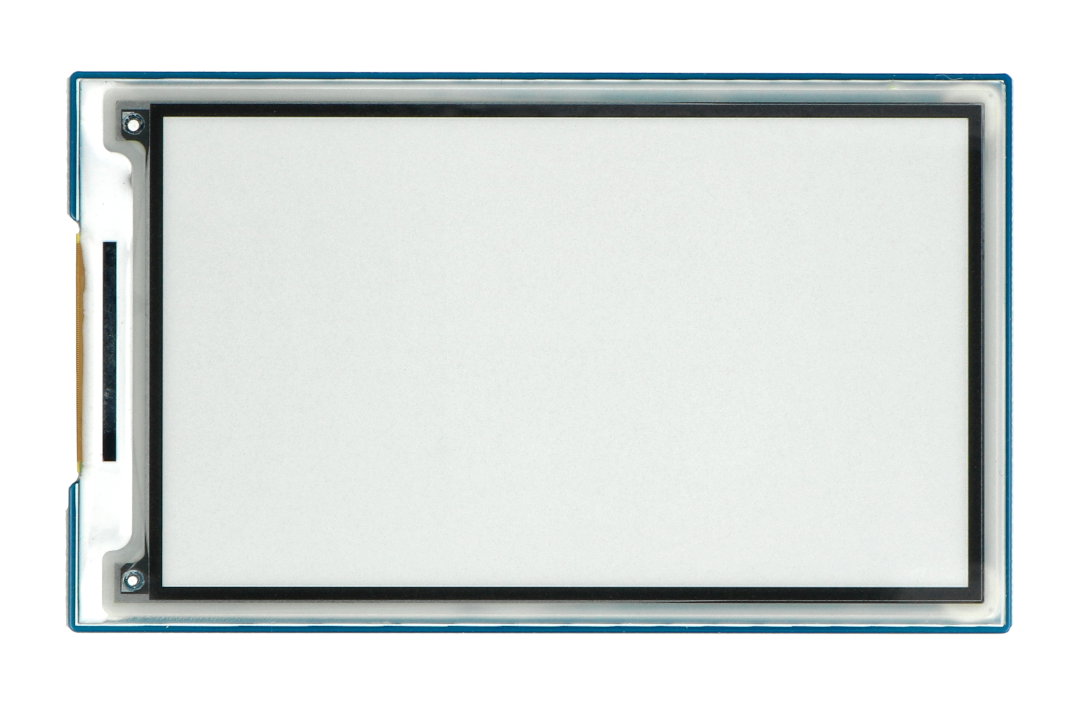

Popis produktu: Displej E -papír E -Ink - 3,7 '' 480 x 280 px - SPI - černobílý - pro Raspberry Pi Pico - Waveshare 20123
Kompaktní displej vyrobený technologií elektronického papíru - rozšíření o Raspberry Pi Pico od společnosti Waveshare . Úhlopříčka obrazovky je 3,7 '' , rozlišení je 480 x 280 px a velikost pixelu je 0,169 x 0,169 mm . Obraz je prezentován ve dvou barvách: černé a bílé , se stupnicí šedi na úrovni 4. Modul se vyznačuje nízkou spotřebou energie a rychlou dobou obnovení (úplnou i částečnou). Ke komunikaci s Raspberry Pi Pico používá sběrnice SPI.
Displej vyrobený technologií e-paper pro Raspberry Pi Pico. Raspberry Pi Pico není součástí balení, můžete si jej zakoupit samostatně v našem obchodě.
Sada obsahuje také distanční pouzdra.Speciální funkce displeje od Waveshare
- Využití technologie elektronického papíru, která se používá ve čtečkách elektronických knih
- Zobrazení posledního obrázku, i když je odpojeno napájení
- Nízká spotřeba energie, pouze spotřeba energie pro osvěžení
- Komunikační rozhraní SPI
- Programováno s C / C ++ a MicroPython
- Obrázek zobrazený ve dvou barvách: černobílý se stupněm šedi 4
- Vestavěný regulátor napětí
- Také kompatibilní s jinými deskami - např. Raspberry Pi, Jetson Nano, Arduino, STM32

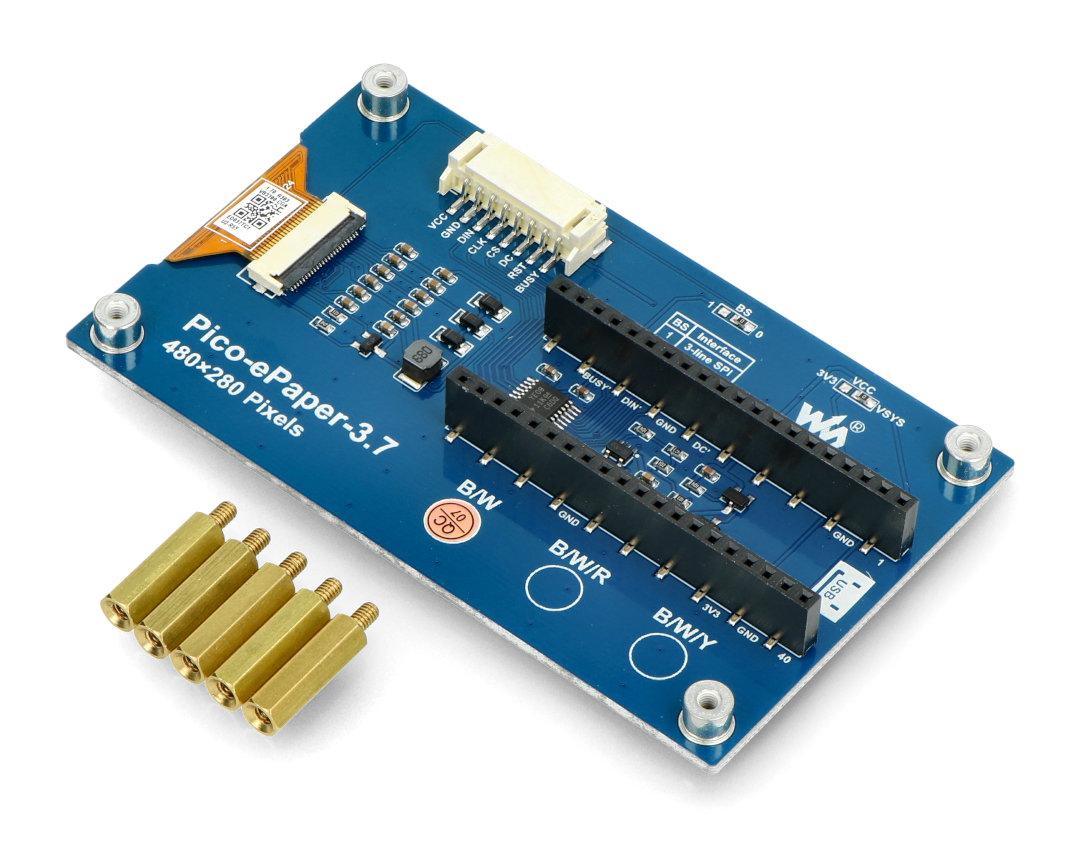

Obsah sady
- E -papír na displej E -papír - 3,7 '' 480 x 280 px - SPI - černobílý - pro Raspberry Pi Pico - Waveshare 20123
- Distanční pouzdra - 4 měřidla
Co je to displej „e ink e paper“?
Displej elektronického papíru, známý také jako elektronický papír (displej elektronického papíru), využívá k prezentaci dat elektroforetickou technologii mikrokapslí. To znamená, že napodobuje vzhled standardního inkoustu, jaký se nachází na tradičním papíru. Tento typ technologie je uživatelsky velmi přívětivý - obrazovky nevyzařují modrou záři, jsou pasivně reflexní a poskytují široký pozorovací úhel. Všechny tyto funkce znamenají, že se náš zrak během používání tolik neunavuje a čtení je ještě příjemnější než dříve.

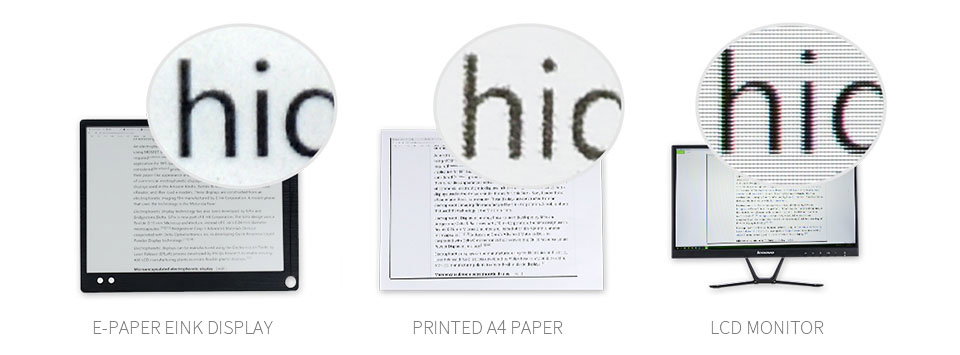

Rozdíly v zobrazování obsahu na každém typu obrazovky.
Obrázek zobrazen ve dvou barvách: Černý a bílý.Technická specifikace displeje
- Kompatibilní s: Raspberry Pi Pico
- Typ displeje: e-papír
- Pracovní napětí: 3,3V / 5V
- Úhlopříčka obrazovky: 3,7 ''
- Rozlišení: 480 x 280 px
- Velikost pixelu: 0,169 x 0,169 mm
- Komunikační rozhraní: 3vodičové SPI, 4vodičové SPI
- Barvy displeje: černá a bílá
- Stupně šedi: 4
- Úplná doba obnovení: 3 sekundy
- Částečná doba obnovení: 0,3 sekundy
- Obnovovací výkon: 26,4 mW
- Pohotovostní proud: <0,01 µA (téměř žádný)
- Pozorovací úhel:> 170 °
- Rozměry displeje: 81,12 x 47,32 mm
- Rozměry modulu: 95,3 x 56,9 mm

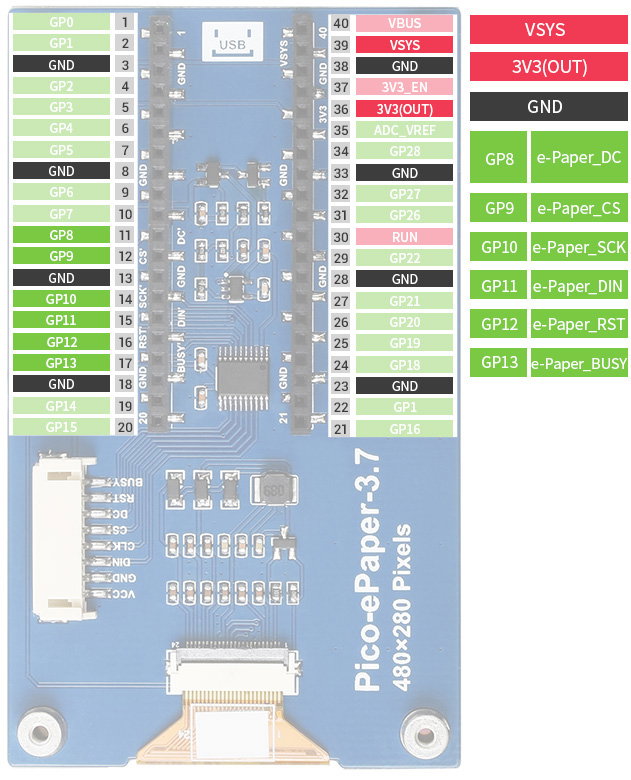

Popis a uspořádání vodičů
Displej má piny v podobě samičích konektorů, které usnadňují spojení s Raspberry Pi Pico. Mezi kolíky jsou:
- VSYS - napájecí pin (výchozí)
- 3V3 - napájecí kolík 3,3 V
- GND - základ systému
- e -Paper_DC - výběr pin: data / příkazy (vysoký stav: data; nízký stav: příkazy)
- e -Paper_CS - Výběr čipu (aktivováno nízkým stavem)
- e -Paper_SCK - SCK výstup sběrnice SPI
- e -Paper_DIN - MOSI datový výstup sběrnice SPI
- e -Paper_RST - kolík RESET (aktivován nízkým stavem)
- e -Paper_BUSY - zaneprázdněný pin

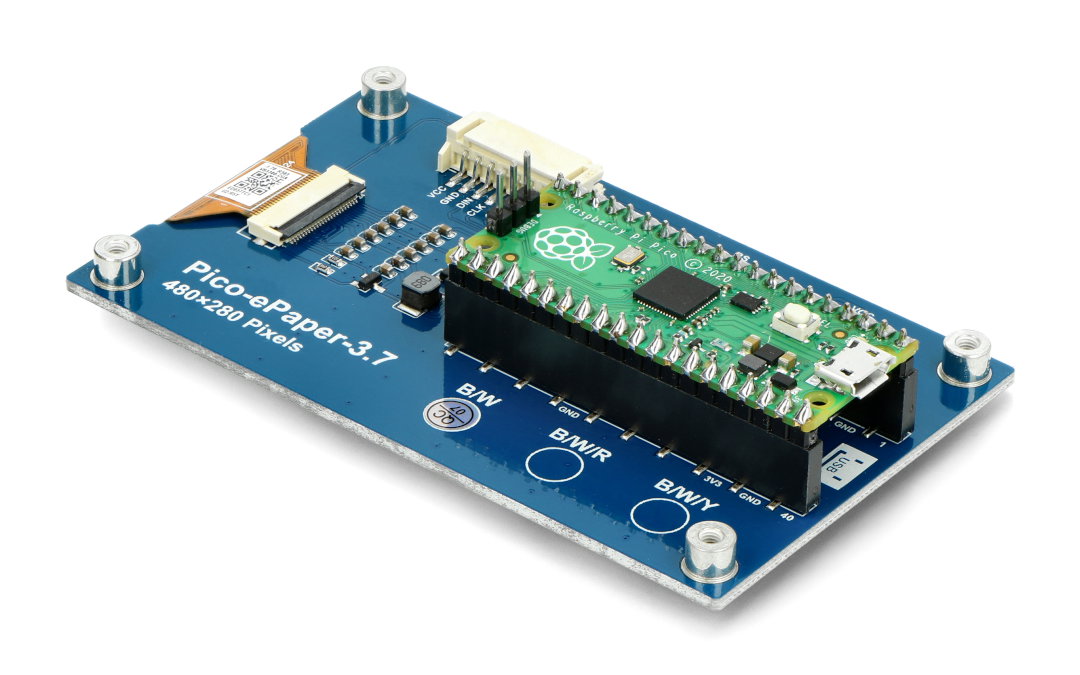

Kompatibilní s Raspberry Pi Pico |
Zobrazení výstupů. Užitečné odkazy |
