Konvertor USB-UART CH343 - USB typ C zástrčka - Waveshare 21443

Index: WSR-21712
Modul je založen na čipu CH343 . Umožňuje komunikaci mezi rozhraními USB a UART . Slouží k výměně dat mezi počítačem a mikrokontrolérem. Zajišťuje stabilní přenos informací a je také kompatibilní s mnoha operačními systémy. Převodník je napájen napětím 5 V nebo 3,3 V (volba propojkou). Verze vybavená konektorem USB typu C.
Konvertor USB-UART CH343 - USB typ C zástrčka - Waveshare 21443
115,00 Kč
93,50 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení
Výrobce: Waveshare

Popis produktu: Převodník USB-UART CH343 - zástrčka USB typu C - Waveshare 21443

Modul je založen na čipu CH343 . Umožňuje komunikaci mezi rozhraními USB a UART . Slouží k výměně dat mezi počítačem a mikrokontrolérem. Zajišťuje stabilní přenos informací a je také kompatibilní s mnoha operačními systémy. Převodník je napájen napětím 5 V nebo 3,3 V (volba propojkou). Verze vybavená konektorem USB typu C.

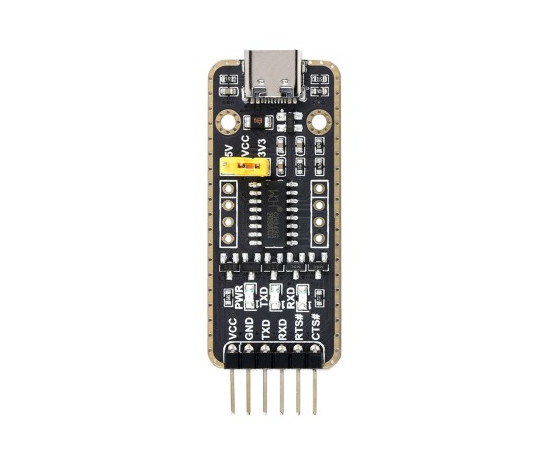

Převodník USB-UART CH343 - zástrčka USB typu A - Waveshare 21442

Převodník USB-UART CH343 - USB typ C zástrčka - Waveshare 21443 .

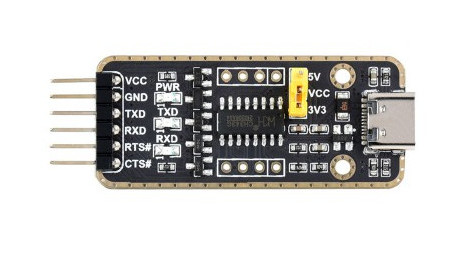

Kolíky převodníku


Konvertorové kolíky
.

Piny modulu

  • VCC - výstupní napětí 5 V nebo 3,3 V (volba propojky)
  • GND - zem
  • TXD - UART pin vysílače (připojený k MCU.RDX)
  • RDX - pin přijímače UART (připojený k MCU.TXD)
  • RTS # - Požadavek na odeslání signálu rozhraní UART (připojuje se k MCU.CTS)
  • CTS # - Clear to Send signal rozhraní UART (připojuje se k MCU.RTS)

Vlastnosti převodníku USB-UART

  • Na základě čipu CH343: Podporuje vyšší rychlost přenosu dat (až 6 Mbps).
  • Kompatibilní s operačními systémy: Mac, Linux, Android, Windows 7/8 / 8.1 / 10/11.
  • Vestavěná resetovatelná pojistka, přechodová napěťová tlumivka. Modul má nadproudové, přepěťové a antistatické ochrany, které zlepšují odolnost proti otřesům. Poskytuje stabilní a bezpečnou komunikaci.
  • Vestavěný přepínač úrovně 3,3V a 5V TTL pro výběr úrovně komunikace TTL.
  • Podpora výstupu 3,3V / 5V (modul je napájen přes USB a propojka na desce by měla být správně zkratována na 3,3V nebo 5V).

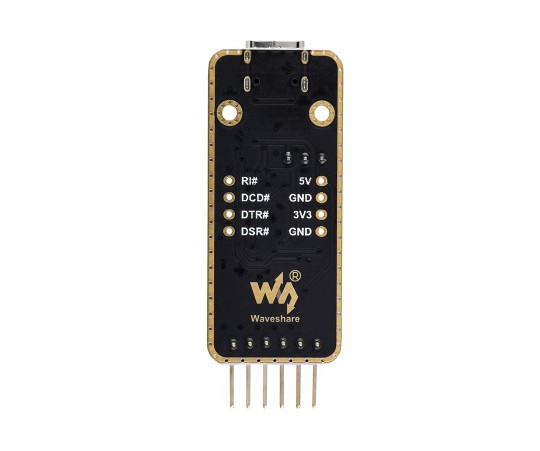

USB-UART převodník CH343 - Waveshare 21442

USB-UART převodník CH343 - Waveshare 21443 .

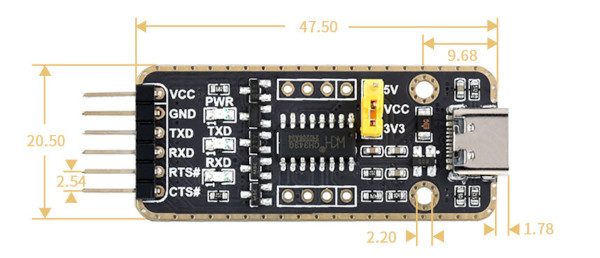

Detailní rozměry modulu

Detailní rozměry modulu .

Specifikace Waveshare 21443

  • Vývojář: Waveshare
  • Číslo modelu výrobce: 21443
  • Typ produktu: USB-UART převodník
  • Řídicí systém: CH343
  • Rychlost přenosu dat: 50 bps až 6 Mbps
  • USB: typ C
  • Vestavěné diody indikující: napájení PWR a práci v režimech RXD a TXD

Obsah sady

  • Převodník USB-UART CH343 - USB typ C zástrčka - Waveshare 21443: 1 ks.
  • 6pinový kabel: 1 ks.

Převaděč - rozložení CH343
Převodník - zásuvka USB C.
Převodník - rozhraní UART
