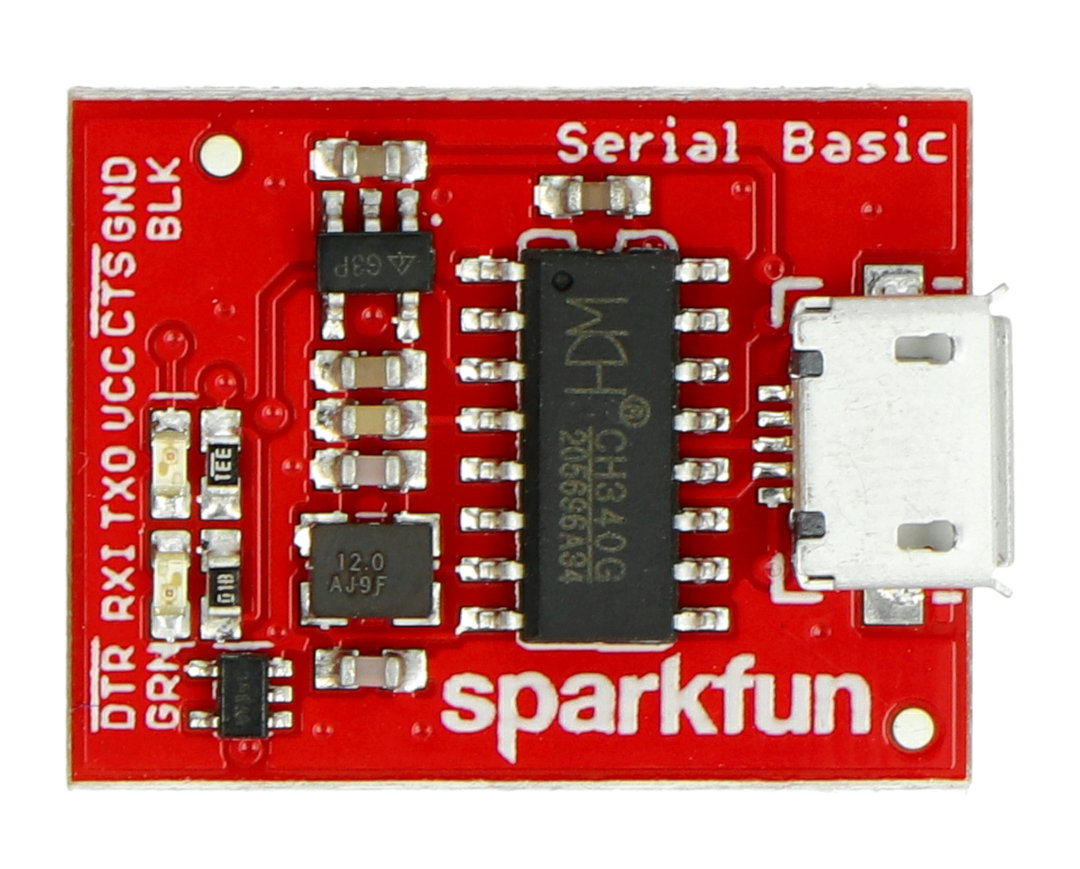

Popis produktu: Serial Basic - USB-UART převodník CH340G - microUSB zásuvka - SparkFun DEV-14050
Převodník na bázi čipu CH340 umožňuje komunikaci mezi rozhraními USB a UART . Umožňuje výměnu dat mezi počítačem a mikrokontrolérem . Desku lze použít jako obecné sériové zařízení pro ladění (např. s modulem GPS). Na desce je propojka, která ovládá výstupní napětí 3,3 V nebo 5 V.
Modul lze použít pro výměnu dat mezi počítačem a mikrokontrolérovým systémem nebo pro programování elektronických sestav se sériovým rozhraním, např. Arduino nebo STM32Discovery .
Konvertorové kolíky
Systém má osm kolíků, zlatý proužek, rozteč 2,54 mm, lze zakoupit samostatně a připájet sami.
| Kolík | Popis |
|---|---|
| DTR | Datový terminál připraven, aktivní nízká |
| RXI | Sériový příjem |
| TXO | Sériový přenos |
| VCC | Napětí 3,3V nebo 5V |
| CTS | Clear To Send, Active Low |
| GND | Hmotnost |
