Popis produktu: 2kanálový RS485 - 2kanálový modul UART -RS485 SP3485 - pro Raspberry Pi Pico - Waveshare 19717
Modul vyráběný společností Waveshare ve formě 2kanálového komunikačního převodníku UART - RS485. Určeno pro použití s Raspberry Pi Pico , má piny kompatibilní s konektory Raspberry Pi Pico. Rychlost přenosu dat se pohybuje od 300 bps do 500 000 bps .
Produkt je kompatibilní s Raspberry Pi Pico!
Na webových stránkách výrobce je k dispozici stránka produktu Wiki, která výrazně usnadňuje zahájení práce s modulem. Podívejte se na to !

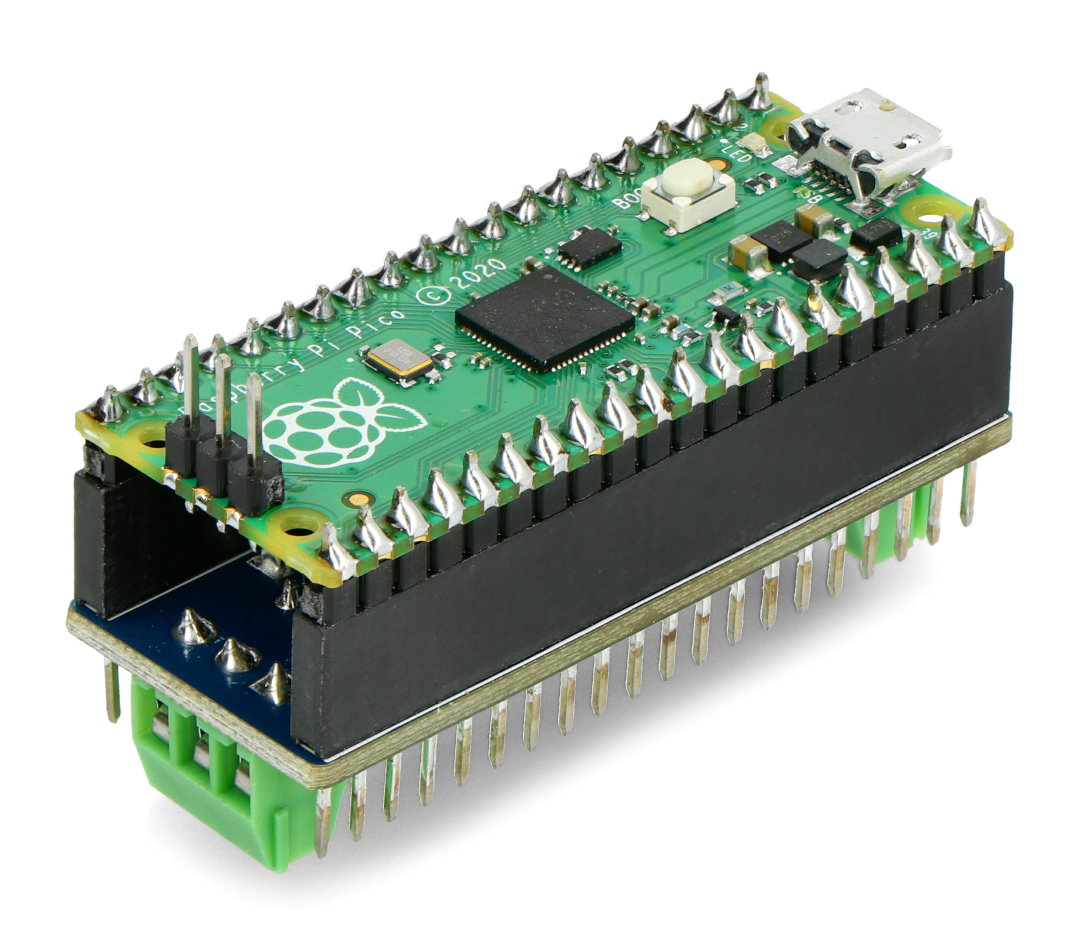

Modul má výstupy kompatibilní s konektory Raspberry Pi Pico , díky čemuž je možné prvky rychle a snadno propojit. Raspberry Pi Pico není součástí sady - můžete je zakoupit samostatně.

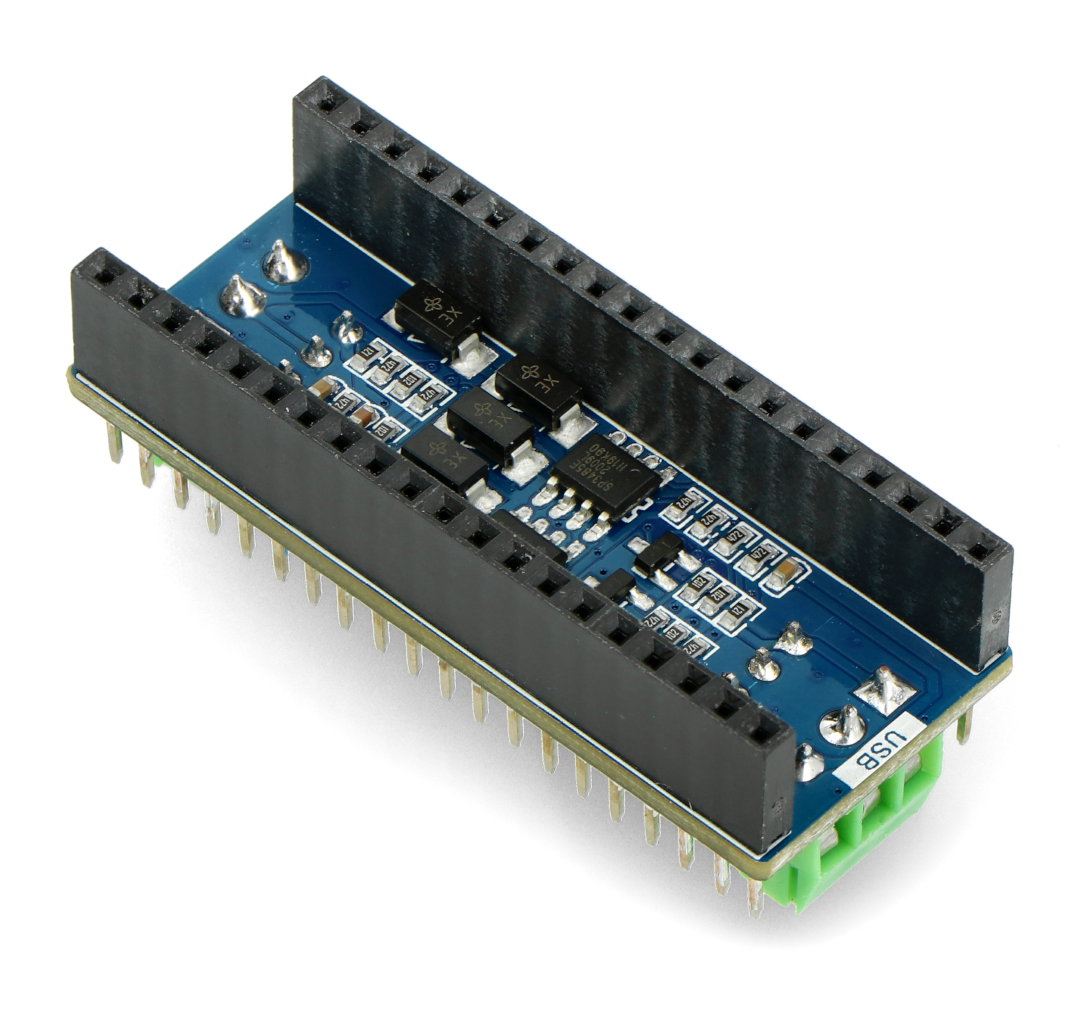

Uspořádání prvků na desce.
Speciální funkce 2kanálový RS485
- Má záhlaví kompatibilní s konektory Raspberry Pi, což umožňuje rychlou a snadnou instalaci
- Umožňuje obousměrnou komunikaci mezi UART - RS485
- Obsahuje vývojové prostředky a pokyny k použití - příklady Raspberry Pi Pico dostupné v C / C ++ a MicroPython
Uspořádání prvků na desce
- Rozhraní sběrnice RS485 2kanálový
- Indikátory stavu UART
RXD0 / TXD0: Indikátory kanálu 0 RX / TX
RXD1 / TXD1: Indikátory kanálu 1 RX / TX - Indikátor napájení
- Vysílač - přijímač SP3485 RS485
- SMAJ12CA - matice diod potlačující přechodové jevy
- Konektory kompatibilní s Raspberry Pi Pico
Technická specifikace 2kanálového RS485
- Typ: převodník
- Standard: obousměrný převod komunikace UART - RS485
- Počet kanálů: 2
- Pracovní napětí: 3,3V
- Transceiver RS485: SP3485
- Rychlost přenosu dat: od 300 bps do 500 000 bps
- Rozměry modulu: 52,5 x 21 mm
Obsah sady
- 2kanálový RS485 - 2kanálový UART -RS485 SP3485 - pro Raspberry Pi Pico - Waveshare 19717
V naší nabídce najdete také další přílohy rozšiřující funkčnost Raspberry Pi Pico . Zveme vás, abyste se seznámili s dostupným sortimentem.
Zástrčky ve spodní části modulu vám umožňují stohovat další periferní zařízení.
