Popis produktu: PiCowbell Adalogger - PCF8523 - modul pro záznam dat - microSD, RTC - pro Raspberry Pi Pico - STEMMA QT / Qwiic - Adafruit 5703
Modul s vestavěným čipem PCF8523 pro protokolování dat a protokolů událostí , které mohou být potřebné pro analýzu provozu systému. PiCowbell Adalogger spolupracuje s Raspberry Pi Pico a Raspberry Pi Pico W , má slot pro paměťovou kartu microSD, konektor STEMMA QT / Qwiic a také vestavěný RTC a zásuvku baterie CR1220 .
Podívejte se také do uživatelské příručky výrobce!

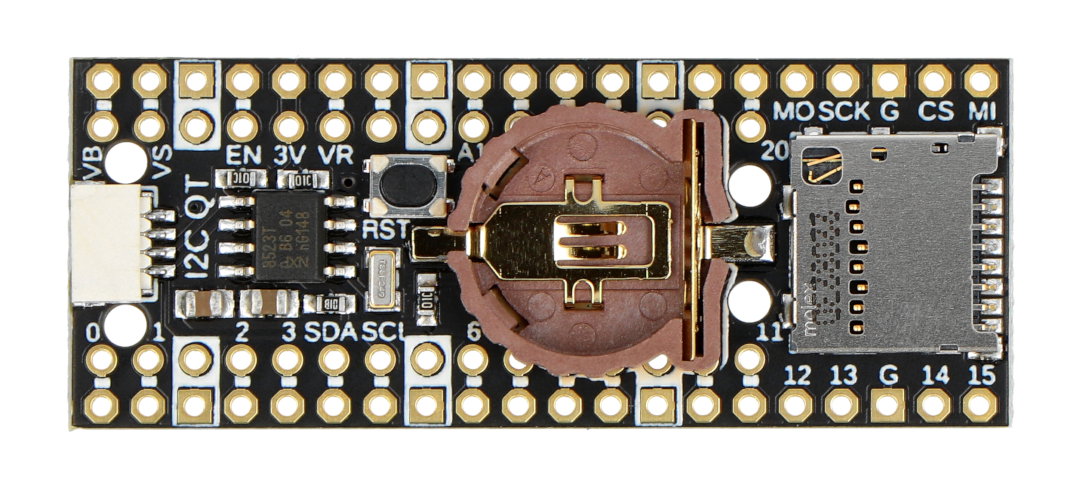

PiCowbell Adalogger - PCF8523 - modul pro záznam dat - microSD, RTC - pro Raspberry Pi Pico - STEMMA QT / Qwiic - Adafruit 5703.

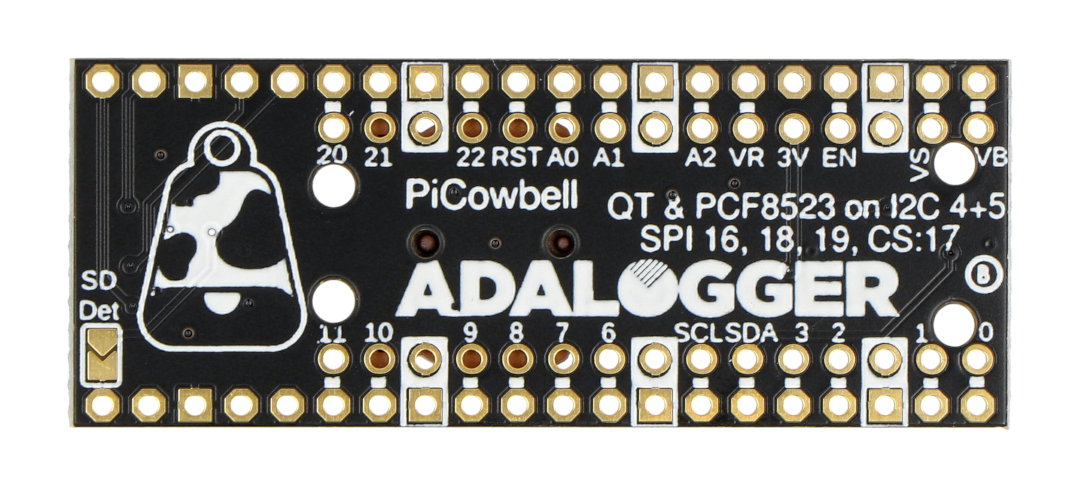

PiCowbell Adalogger od Adafruit.
Speciální vlastnosti modulu
- Úhlový konektor JST SH . Je rozdělena do 3 linek, které si odpovídají jako: napájení - 3 V, systémová zem - GND, datová linka I2C sběrnice - IO4 (SDA) a hodinová linka I2C sběrnice - IO5 (SCL).
- Slot pro paměťovou kartu MicroSD . Připojeno ke kolíkům SPI 16, 18, 19 a výběru karty na kolíku 17. Ke kolíku 15 lze připojit volitelnou linku snímání karty.
- čip PCF8523. Je zodpovědný za hodiny reálného času RTC napájené knoflíkovou baterií CR1220 , která pak umožňuje záznam dat s přesnými časovými razítky. Využívá sběrnici I2C.
- Tlačítko reset . K restartování programu stačí jedno stisknutí.
- Pájecí plošky v podobě pozlacených plošek výrazně usnadňují pájení. Některé vývody jsou navíc zdvojené, což zvyšuje konstrukční možnosti
Technické specifikace
- Typ modulu: modul pro záznam dat
- Vestavěný čip: PCF8523
- Určení: pro Raspberry Pi Pico a Raspberry Pi Pico W
- Rozměry modulu: 52 x 20,3 x 6 mm
- Hmotnost: 4,6g
Obsah sady
- PiCowbell Adalogger - PCF8523 - modul pro záznam dat - 1 kus
- Goldpin strip 1x20 pin - rastr 2,54 mm - 2 kusy

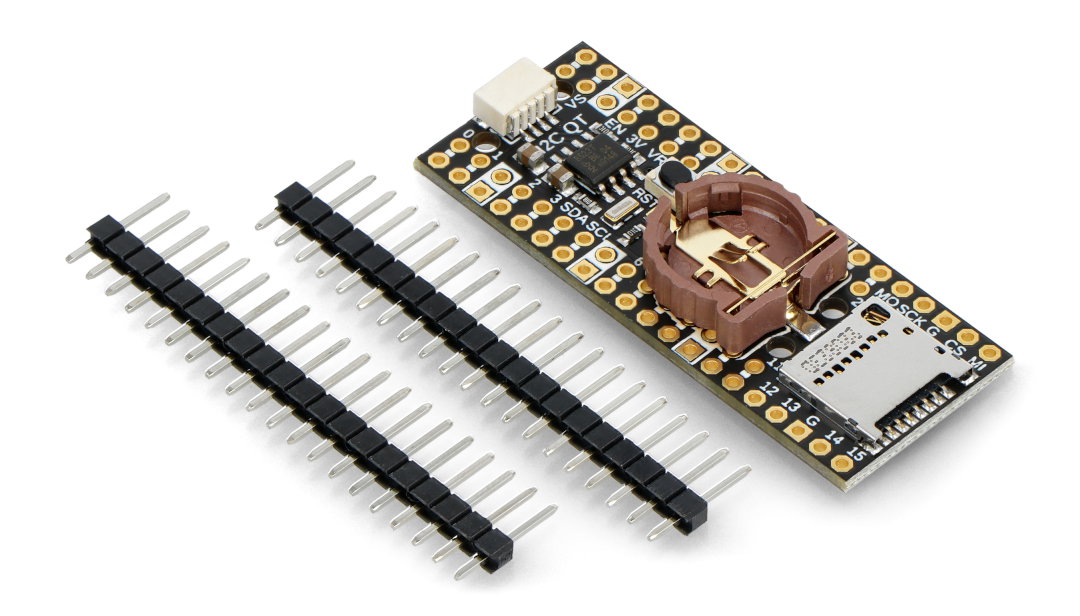

Komponenty obsažené v sadě.
