Popis produktu: Kamera ArduCam HM01B0 QVGA SPI - pro Raspberry Pi Pico - ArduCam B0315
HM01B0 fotoaparát vyrábí ArduCam je verze kamery navržen speciálně pro Raspberry Pi Pico a všech dostupných desek rozvoje s RP2040 mikroprocesoru. Kamera HM01B0 se vyznačuje velmi nízkou spotřebou energie , rozlišením až QVGA, 1bitovým datovým rozhraním videa a synchronizací linek. Je to ideální kamera pro projekty strojového vidění a aplikace Always on Service s využitím energeticky úsporných mikrokontrolérů.
Sada obsahuje kameru HM01B0 QVGA SPI od ArduCam.

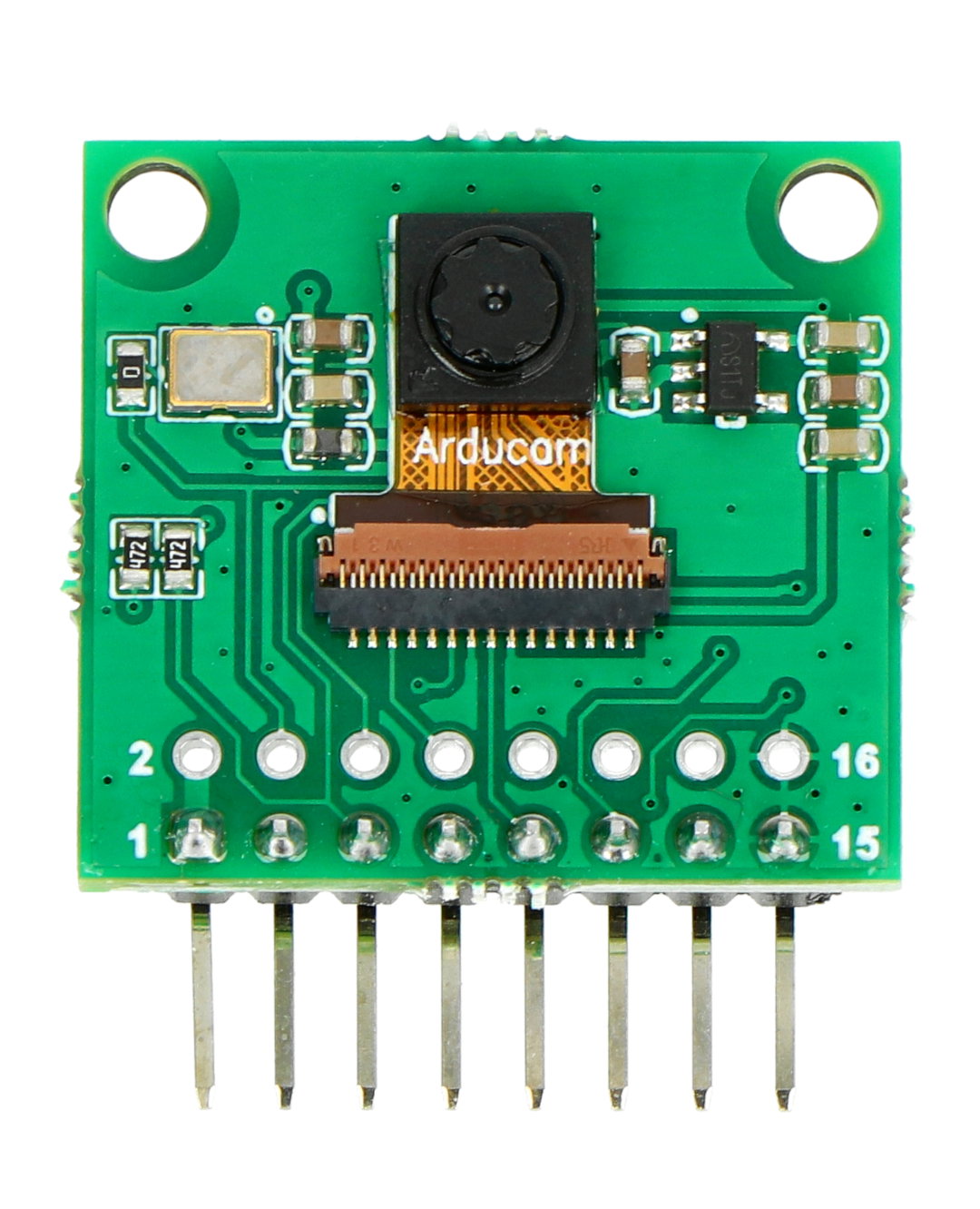

Kamera ArduCam HM01B0 QVGA SPI - pro Raspberry Pi Pico - ArduCam B0315.
Charakteristika ArduCam HM01B0
- Vybaven obrazovým snímačem s velmi nízkou spotřebou, navrženým pro zařízení a aplikace pro vidění vždy
- Vysoká citlivost a technologie pixelů BrightSense
- Aktivní rozlišení pixelů 324 x 324 px s podporou QVGA, vertikální výchylkou a horizontálním zrcadlením
- Rozlišení <1,1 mW QQVGA při 30 fps a <2 mw="" qvga="" p="" i="" 30="" fps="" li="">
- Automatická smyčka pro ovládání expozice a zesílení s podporou zamezení blikání 50/60 Hz
- Flexibilní 1bitové, 4bitové a 8bitové video datové rozhraní se synchronizací video rámečku a linky
- Obvod detekce pohybu s programovatelnou návratností investic a prahovou hodnotou detekce s digitálním výstupem sloužícím jako přerušení
- Vestavěný oscilátor
- 2vodičové sériové rozhraní I2C
- Možnost sady senzorů CSP a Bare Die
- Vysoká CRA pro nízkoprofilový design modulu
Obsah sady
- Kamera ArduCam HM01B0 QVGA SPI - pro Raspberry Pi Pico - ArduCam B0315 *
- Spojovací kabel samice - samice - 8 kusů
Technická specifikace kamery od ArduCam
- Senzor: HM01B0
- Aktivní rozlišení: 320 x 320 px
- Velikost pixelu: 3,6 x 3,6 µm
- Technologie pixelů: BrightSense
- Celá plocha obrázku: 1152 x 1152 µm
- Optický formát: 1/11 '' (úhlopříčka 1,63 mm)
- Tabulka barevných filtrů: Bayer, Monochrome
- Režim skenování: progresivní
- Typ závěrky: Elektronická závěrka
- Snímková frekvence: 51 fps @ 320 x 320, 60 fps @ 320 x 240 (QVGA)
- CRA: maximálně 30º
- Napájecí napětí:
- analogový: 2,8V
- digitální: 1,5 V (interní LDO: 1,5 V až 2,8 V)
- I / O: 1,5 V až 2,8 V.
- Referenční hodiny (EXTCLK): 3 MHz až 50 MHz
- Vestavěný interní oscilátor
- Sériové rozhraní: I2C
- Rozhraní video dat: 1b, 4b, s rámečkem / linkou SYNC (8b není podporováno)
Kamera ArduCam HM01B0 VGA SPI - pro Raspberry Pi Pico - pohled zezadu.
