Popis produktu: Dvoukanálový modul transceiveru RS232 SP3232EEN pro Raspberry Pi Pico, UART - RS232 - Waveshare 19979
Modul je založen na systému SP3232EEN, který umožňuje Raspberry Pi Pico komunikovat se zařízeními pomocí rozhraní RS232 . Stínění umožňuje převádět signál z rozhraní UART na RS232 a z RS232 na UART , je vybaven 2 kanály RS232 ve formě šroubových konektorů ARK a kolíků. Deska má také LED diody informující o napájení a aktivitě obou kanálů.
Předmětem prodeje je modul RS232, Raspberry Pi Pico lze zakoupit samostatně.Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.
Kolíky modulu.Kolíky modulu

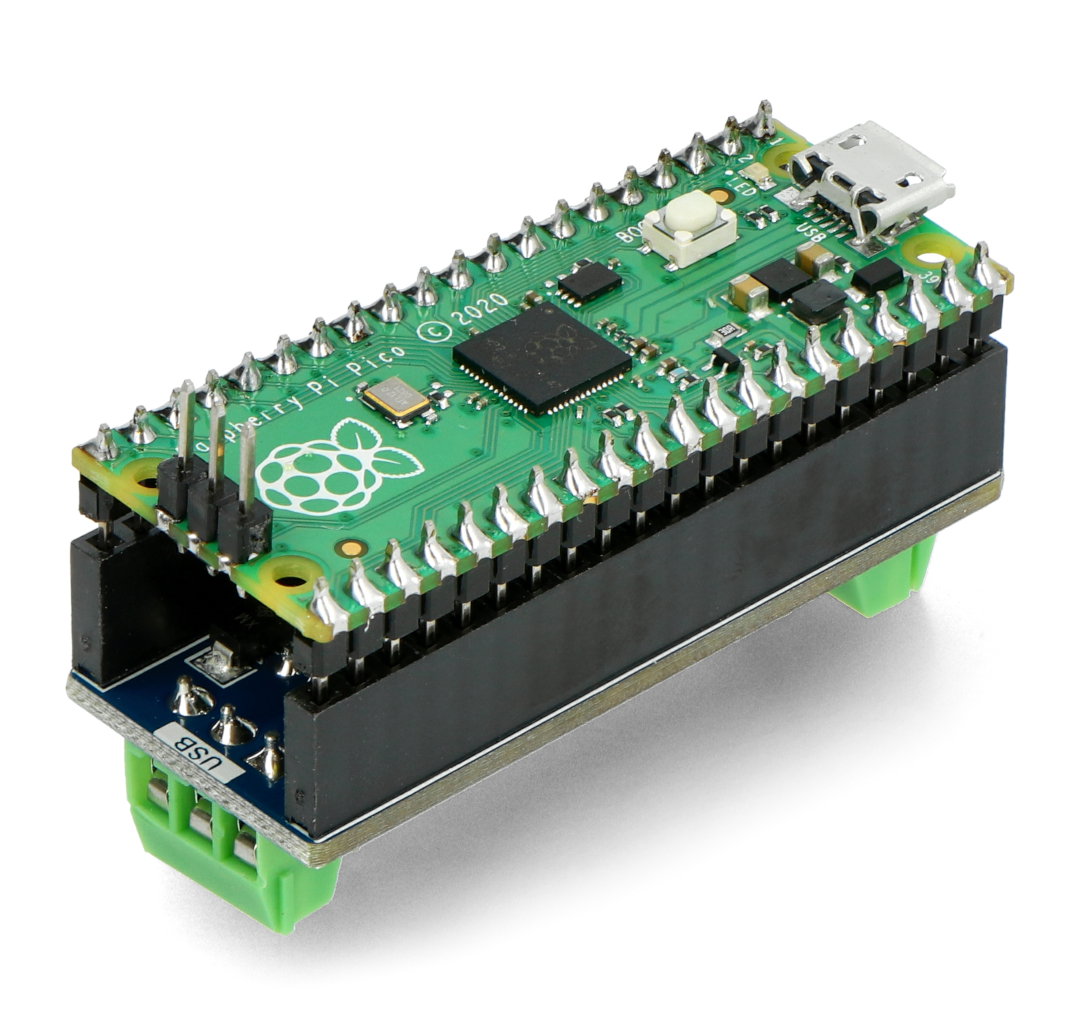

Modul je vybaven zásuvkou pro připojení Raspberry Pi Pico nebo pro připojení propojovacích kabelů. Modul používá piny jako:
- VSYS - vstupní napětí
- GND - základ systému
- GP0 | TXD0 - pin TX rozhraní UART
- GP1 | RXD0 - pin RX rozhraní UART
- GP4 | TXD1 - pin TX rozhraní UART
- GP5 | RXD1 - pin RX rozhraní UART
Prvky na desce
Deska obsahuje takové prvky jako:
- Transceiver SP3232 RS232
- Konektor Raspberry Pi Pico
- Rozhraní RS232 - 2kanálový RS232 (konektor DB9 dostupný přes adaptér)
- Dioda TVS
- ESD dioda
- Indikátor stavu UART
Rozložení prvků na desce.
Sada obsahuje také adaptér pro konektor DB9.Specifikace modulu
- Pracovní napětí: 3,3 V nebo 5 V.
- Komunikační rozhraní: UART / RS232
- Vysílač / přijímač RS232: SP3232EEN
- Přenosová rychlost: 300 b / s až 91200 b / s

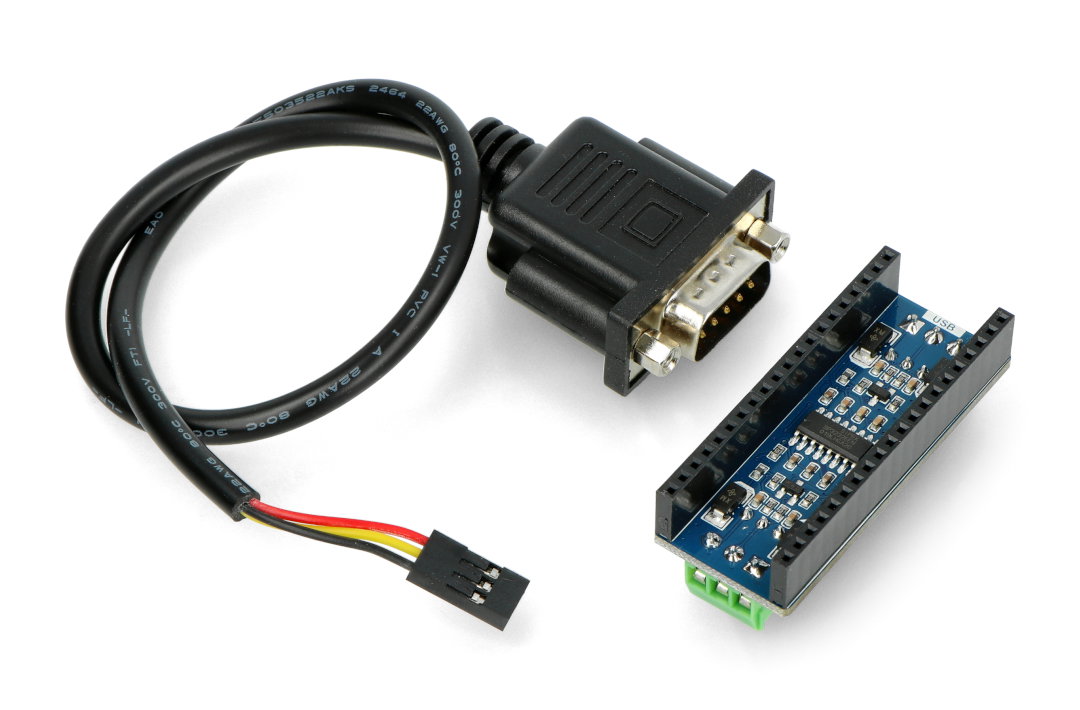

Obsah soupravy
- Modul RS232
- Adaptér DB9
