Popis produktu: 16kanálový 16bitový PWM servo ovladač pro Raspberry Pi Pico - Waveshare 19767
Rozšiřující modul pro Raspberry Pi Pico, který umožňuje ovládat 16 serv s 16bitovým rozlišením. Pro komunikaci používá rozhraní PWM. Modul je navíc vybaven regulátorem výstupního napětí 5 V / max. 3 A, který umožňuje napájení z baterie přes pin VIN.
Hlavní vlastnosti servopohonu
- Standardní konektor Raspberry Pi Pico
- 16kanálové servo / PWM, 16bitové rozlišení pro každý kanál
- Integrovaný regulátor napětí 5 V, maximální výstupní proud 3 A, umožňuje bateriový provoz přes konektor VIN
- Standardní servo rozhraní
- Odstraněny nepoužité piny GPIO na pásku mužského zlatého kolíku

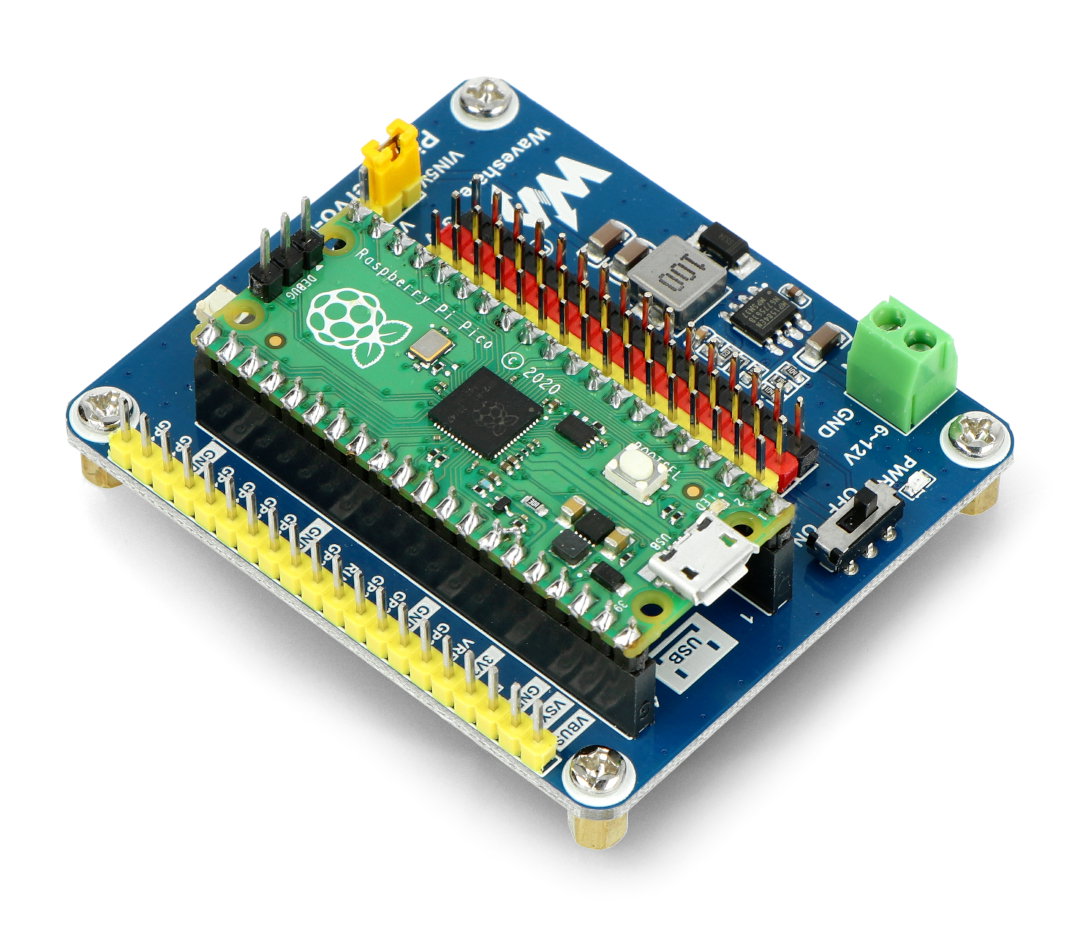

Servo ovladač pro Raspberry Pi Pico.Předmětem prodeje je ovladač, modul Raspberry Pi Pico lze zakoupit samostatně.
Produkt je kompatibilní s Raspberry Pi Pico
Výrobce poskytujestránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.

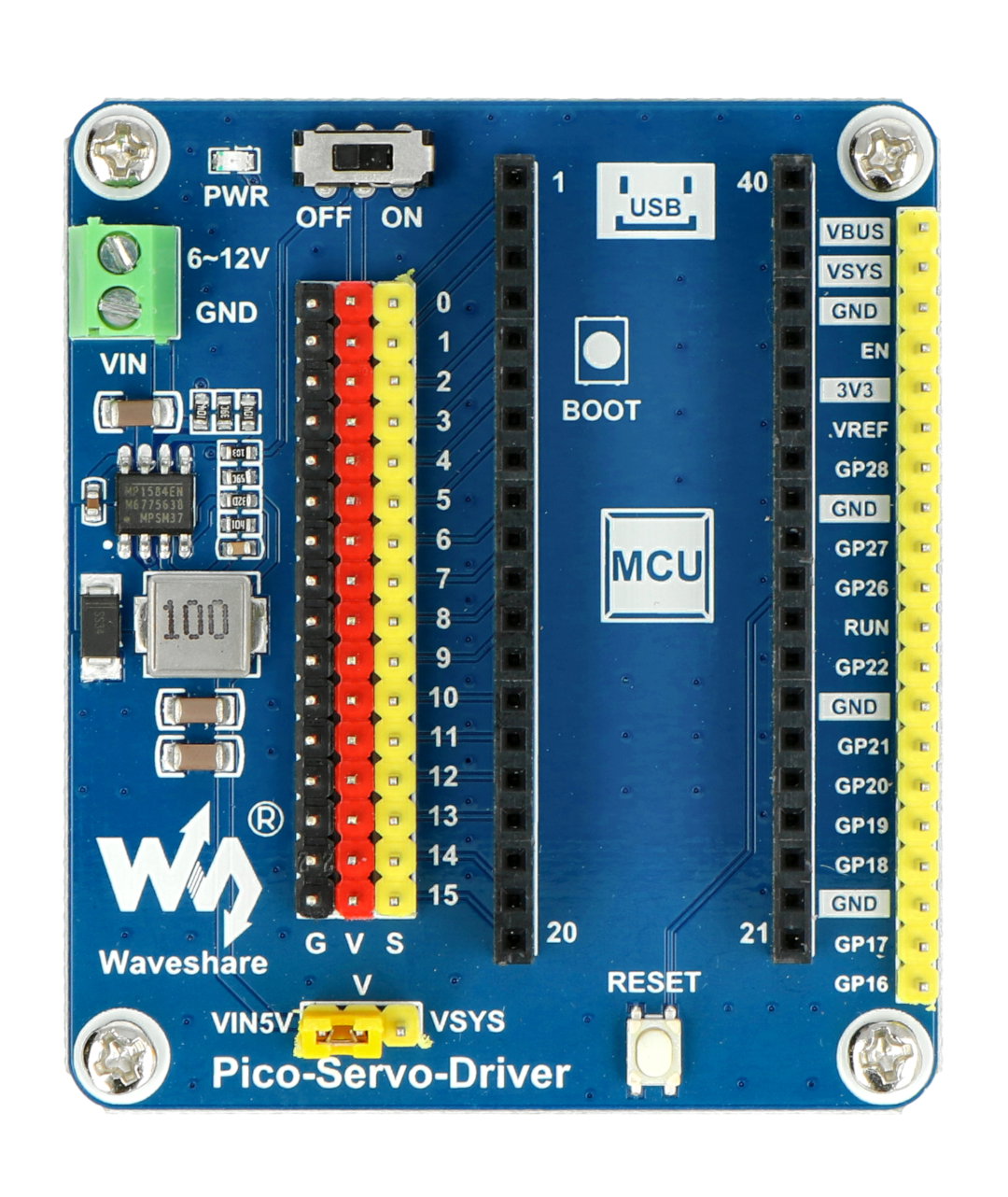

Kolíky řidiče.Kolíky servopohonu
Modul ovladače je vybaven konektorem, ke kterému můžete připojit modul Raspberry Pi Pico. Deska má také samčí zlatou lištu, kterou nepoužívají ovladače GPIO Raspberry Pi Pico a konektory pro připojení serv. Řidič používá piny, jako například:
- VSYS - napájecí napětí 5 V.
- 3V3 (OUT) - napájecí napětí 3,3 V
- GND - základ systému
- GP (0-15) | PWM (0-15) - servo výstupy
Sortiment našeho obchodu zahrnuje také další servomotory a serva .
Specifikace servopohonu
- Napájecí napětí: 5 V (Pico) nebo 6 V až 12 V (konektor VIN)
- Logické napětí: 3,3 V
- Servo logické napětí: 5V
- Ovládací rozhraní: GPIO
- Montážní otvory: 3 mm
- Rozměry: 65 x 56 mm
Servo ovladač pro Raspberry Pi Pico.
