Popis produktu: Gravitační - Expanzní deska pro Raspberry Pi Pico - DFRobot DFR0848

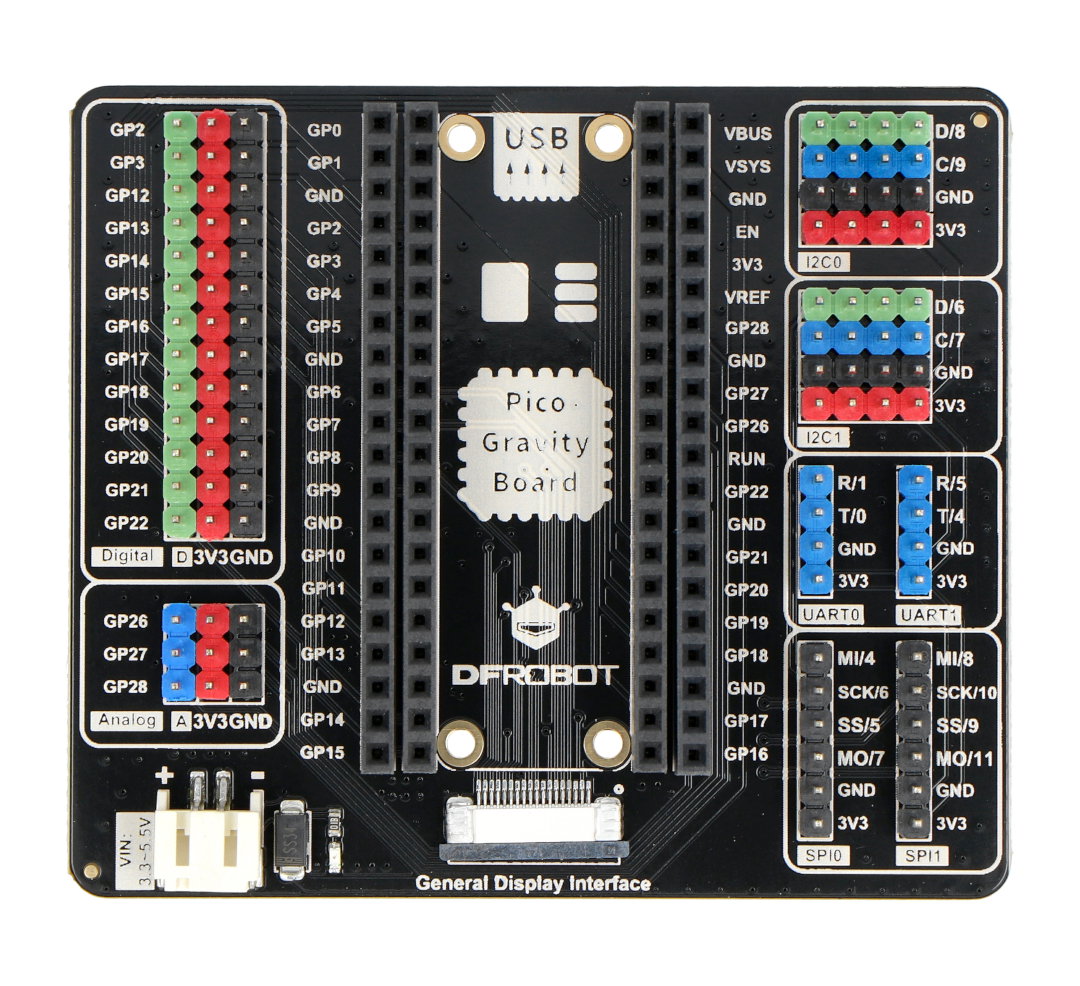

Rozšiřující modul od DFRobot pro desku Raspberry Pi Pico . Umožňuje jednoduchým způsobem připojit senzory z řady Gravity k modulu Raspberry Pi Pico díky vyhrazeným konektorům Gravity. Výrobce na desku umístil patici pro připojení modulu Raspberry Pi Pico, vyvedl všechny jeho I/O konektory na piny samec a patici samice, které byly umístěny na levé straně desky, na této straně jsou také analogové konektory. Na pravé straně jsou rozhraní kompatibilní s konektory Gravity. Všechny piny jsou popsány , což usnadňuje nalezení správného rozhraní. Deska je navíc vybavena rozhraním GDI displeje a vstupem JST PH2.0 pro připojení zdroje od 3,3 V do 5,5 V

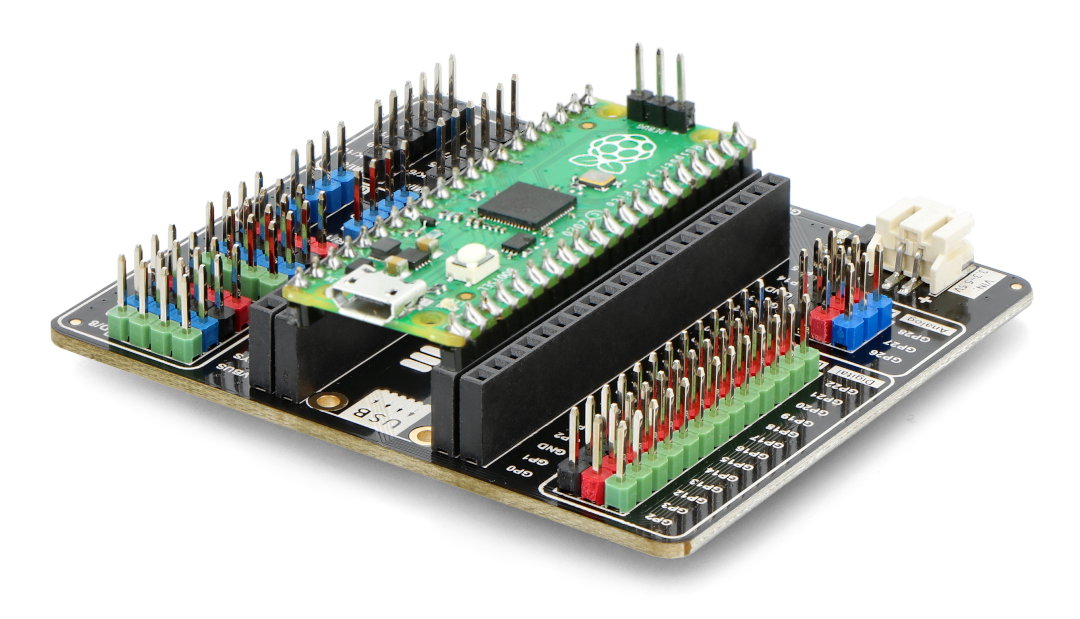

Rozšiřovač pinů pro Raspberry Pi Pico, modul Pico lze zakoupit samostatně.
Expandér má všechny popsané konektory Raspberry Pi Pico a Gravity.Výrobce připravil uživatelskou příručku pro Raspberry Pi Pico.
Hlavní vlastnosti expandéru Raspberry Pi Pico
- Není nutné pájení, plug-and-play
- Podporuje všechny typy gravitačních senzorů a modulů
- Vybaveno rozhraním JST PH2.0 pro napájení od 3,3 V do 5,5 V
- Vestavěný port GDI, kompatibilní s displeji řady GDI DFRobot
Specifikace modulu expandéru DFRobot
- Všechny kolíky modulu Raspberry Pi Pico jsou vyjmuty
- Všechny kolíky Pico jsou označeny
- Digitální IO x 13: GP2, GP3, GP12-22
- Analogový IO x 3: GP26-GP28
- UART x2
- I2C x2
- SPI x2
- Napájení: JST PH2.0
- Napájecí napětí: od 3,3 V do 5,5 V
- Rozhraní displeje: GDI
- Rozměry: 73 x 63 mm
