Popis produktu: Vytvořte si vlastní pájecí sadu Dasduino - vzdělávací sada pro výuku pájení Dasduino - ATmega328P - Pájený 333200
Pájecí sada Dasduino od společnosti Soldered je kompletní vzdělávací sada , která vám umožní naučit se pájet praktické sestavení funkční desky mikroprocesoru svépomocí . Sada je založena na populárním mikrokontroléru ATmega328P , známém mimo jiné z desek Arduino . SMD součástky jsou předpájené , takže stačí pájet pouze THT součástky, což je ideální sada pro začátečníky. Modul je plně kompatibilní s otevřeným standardem easyC a projekt je k dispozici jako open-source spolu s dokumentací na GitHubu.
Vytvořte si vlastní pájecí sadu Dasduino - vzdělávací sada pro výuku pájení Dasduino - ATmega328P - Pájený 333200.

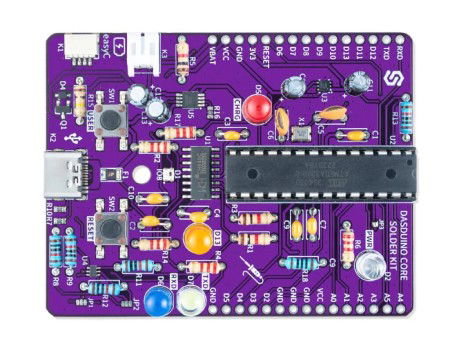

Stavebnice je založena na mikrokontroléru ATmega328P a všechny SMD součástky jsou již připájeny na desce.
Hlavní vlastnosti sady
- Mikrokontrolér ATmega328P : populární čip kompatibilní s Arduino Uno
- SMD součástky jsou již připájeny : to zjednodušuje montáž a zkracuje dobu montáže.
- Ideální pro učení pájení : jednoduchá montáž THT součástek
- Modulární open-source projekt : kompletní dokumentace na GitHubu
- Kompatibilita s EasyC : Rychlé prototypování a propojení s dalšími moduly
Praktické aplikace
Sada pro výrobu vlastní pájecí desky Dasduino je ideální jako učební pomůcka ve školách a na univerzitách , jako zdroj pro pájecí dílny nebo jako první hobby projekt pro začínající elektronické nadšence. Díky kompatibilitě s Arduinem a podpoře easyC lze desku použít jako srdce řady projektů – od ovládání LED a senzorů až po pokročilejší automatizační systémy.
easyC - rychlé a bezchybné prototypování
Stavebnice Dasduino splňuje standard easyC , který umožňuje rychlé a snadné připojení modulů bez nutnosti pájení a rizika chybného zapojení. Tento systém je založen na sběrnici I2C a připojení se provádí pomocí specializovaných kabelů. To umožňuje i začátečníkům vytvářet složité elektronické obvody v krátkém čase.
Programování a kompatibilita

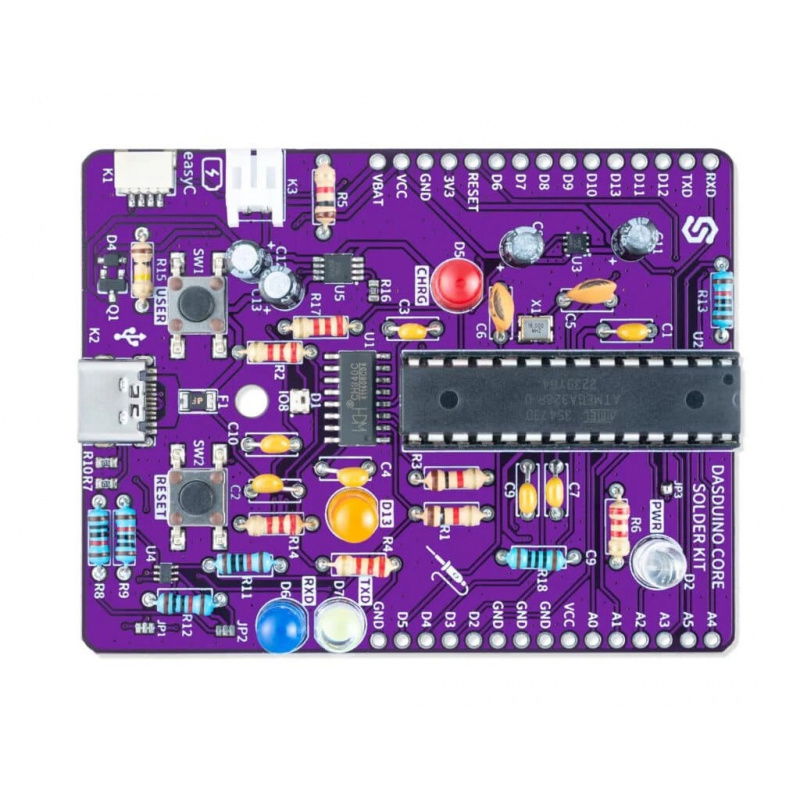

Hotová deska Dasduino sestavená z této stavebnice je plně kompatibilní s Arduino IDE . Je založena na čipu ATmega328P a lze ji programovat pomocí programátoru USB-UART nebo ISP. Máte přístup k tisícům dostupných knihoven Arduina, což výrazně zjednodušuje vývoj elektronických projektů. Kompletní dokumentace je k dispozici online, což dále zjednodušuje učení a integraci s jinými systémy.
Prvky obsažené v sadě.
Technické specifikace sady
- Mikrokontrolér: ATmega328P
- Typ pájených součástek: THT
- SMD součástky: pájené ve výrobě
- Kompatibilita: Arduino IDE, easyC
- Konektor: USB typu C

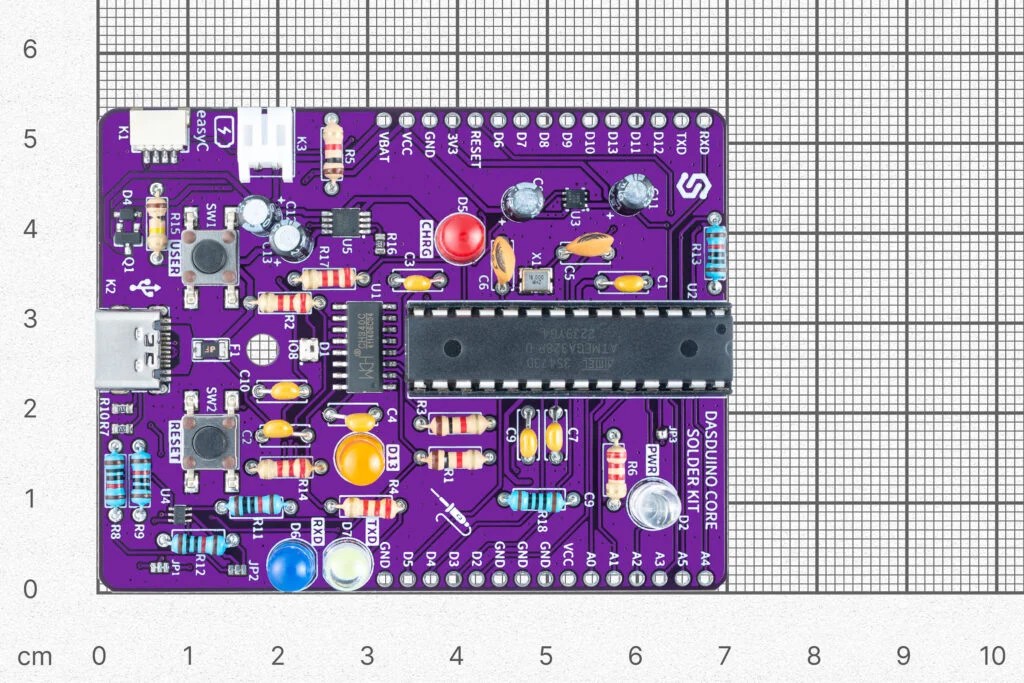

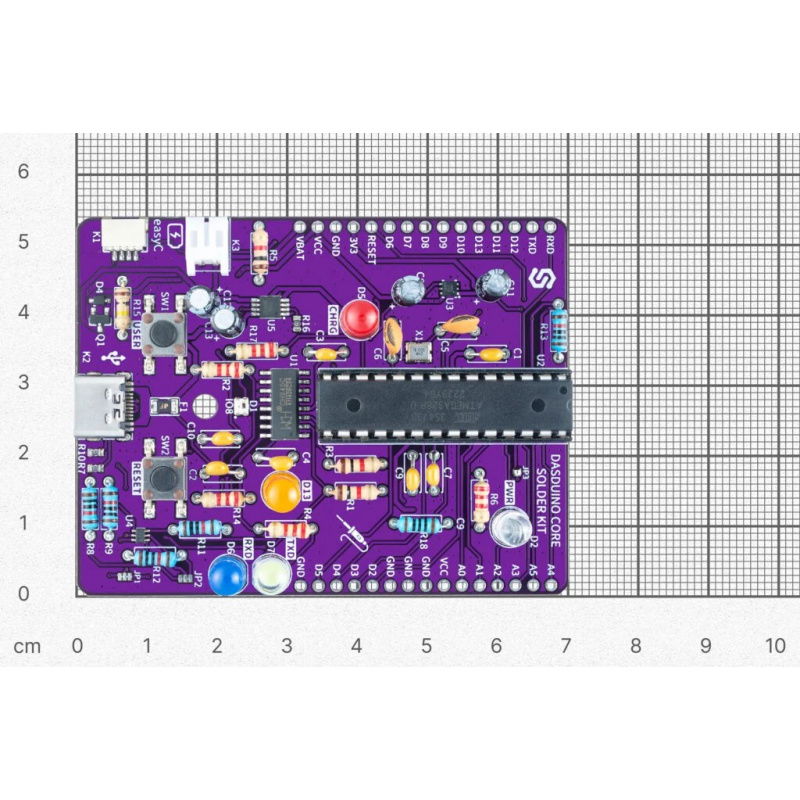

- Rozměry: 54 x 70 mm

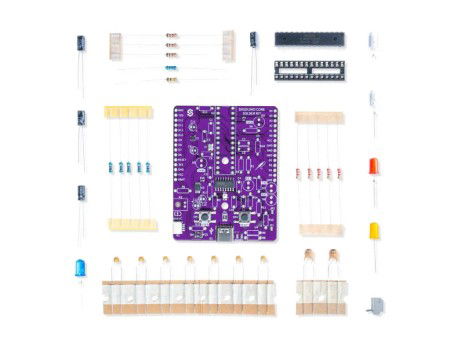

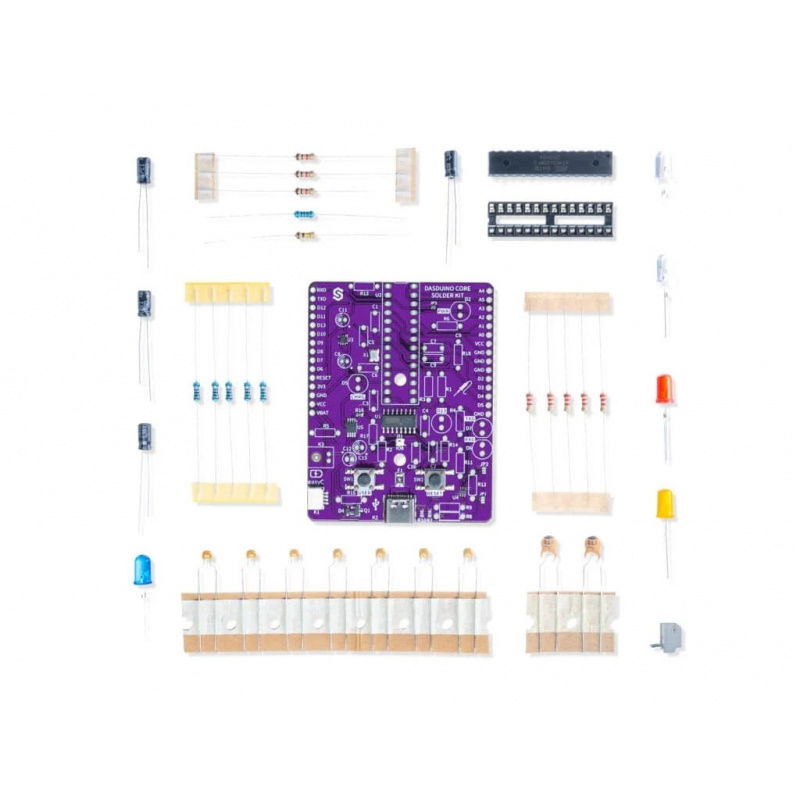

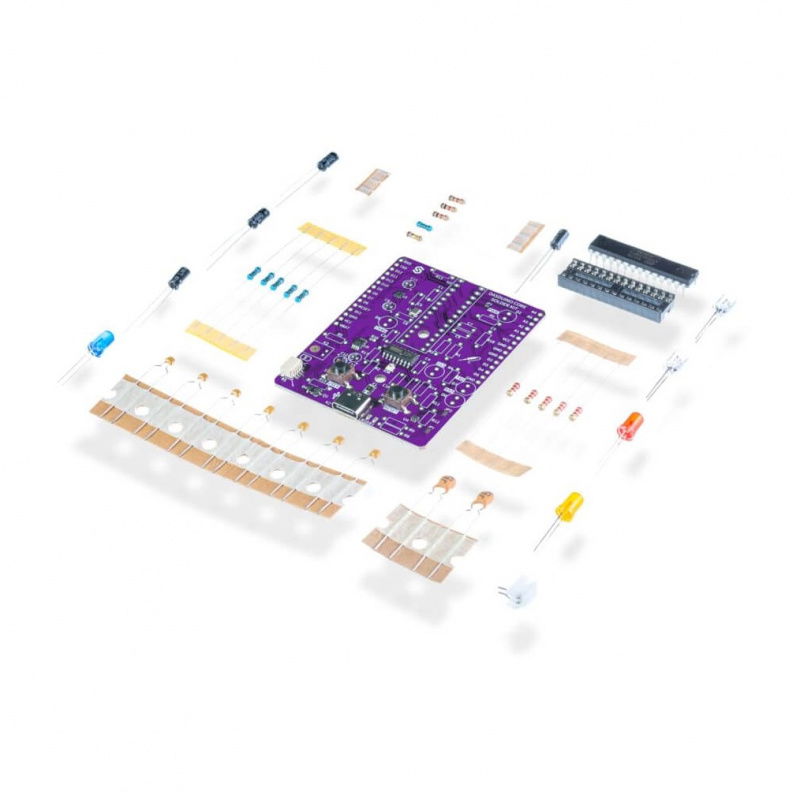

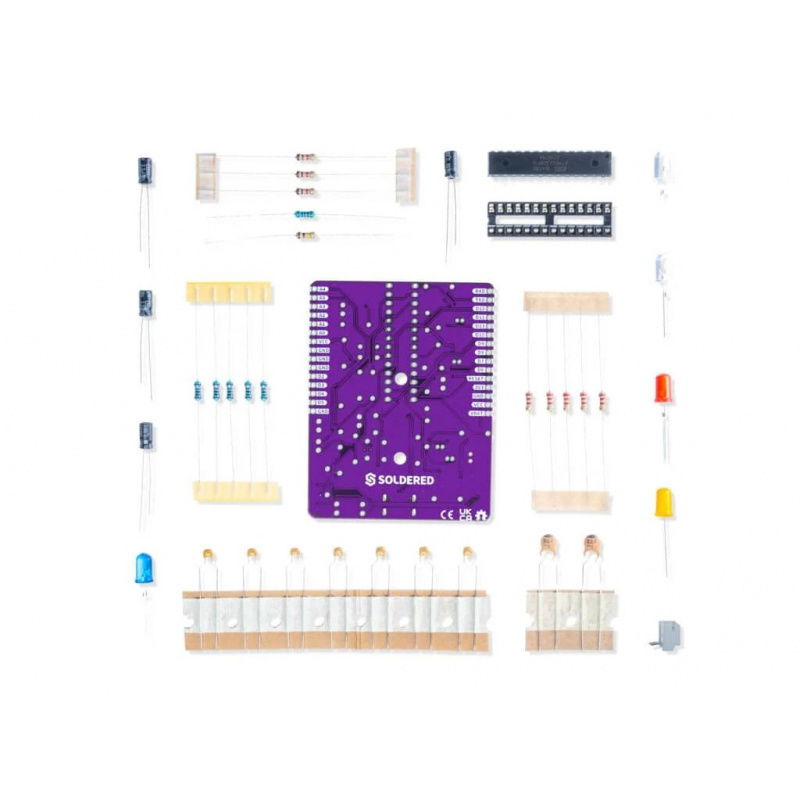

Obsah sady
- 1x deska plošných spojů s pájenými SMD součástkami
- 1x mikrokontrolér ATmega328P
- 1x Patice mikrokontroléru
- 7x kondenzátor 100 nF
- 4x kondenzátor 2,2 µF
- 2x kondenzátor 22 pF
- 5x rezistor 2,2 kΩ
- 5x rezistor 10kΩ
- 3x rezistor 1 kΩ
- 1x rezistor 100 kΩ
- 1x rezistor 100Ω
- 5x LED (fialová, bílá, modrá, červená, oranžová)
- 1x JST konektor
