Popis produktu: Seeed Xiao ESP32-C6 - WiFi / Bluetooth - Seeedstudio 113991254
Seeed Xiao je modul o velikosti otisku palce, poháněný výkonným čipem ESP32-C6 od Espressifu se dvěma 32bitovými procesory RISC-V , který nabízí komplexní možnosti bezdrátového připojení, díky čemuž je ideální pro aplikace chytré domácnosti kompatibilní s Matter. Podporuje standardy jako 2,4 GHz WiFi 6, Bluetooth 5.0, Zigbee a Thread , což umožňuje flexibilní připojení k různým zařízením IoT. Čip má 512 KB SRAM a 4 MB flash paměti . Nabízí 11 digitálních I/O pinů , které lze také použít jako PWM piny, a 7 analogových I/O pinů , které lze použít jako ADC. Podporuje také sériové komunikační porty, jako jsou UART, I2C a SPI . Seeed Xiao se může pochlubit nízkou spotřebou energie a vysokým zabezpečením díky šifrování na úrovni čipu. Integrace s hlavními cloudovými platformami, jako jsou ESP Rain Maker, AWS IoT, Microsoft Azure a Google Cloud, je jednoduchá a bezproblémová. Tento modul vám umožňuje rychle vyvíjet a nasazovat řešení chytré domácnosti , která splňují nejnovější požadavky v oboru.

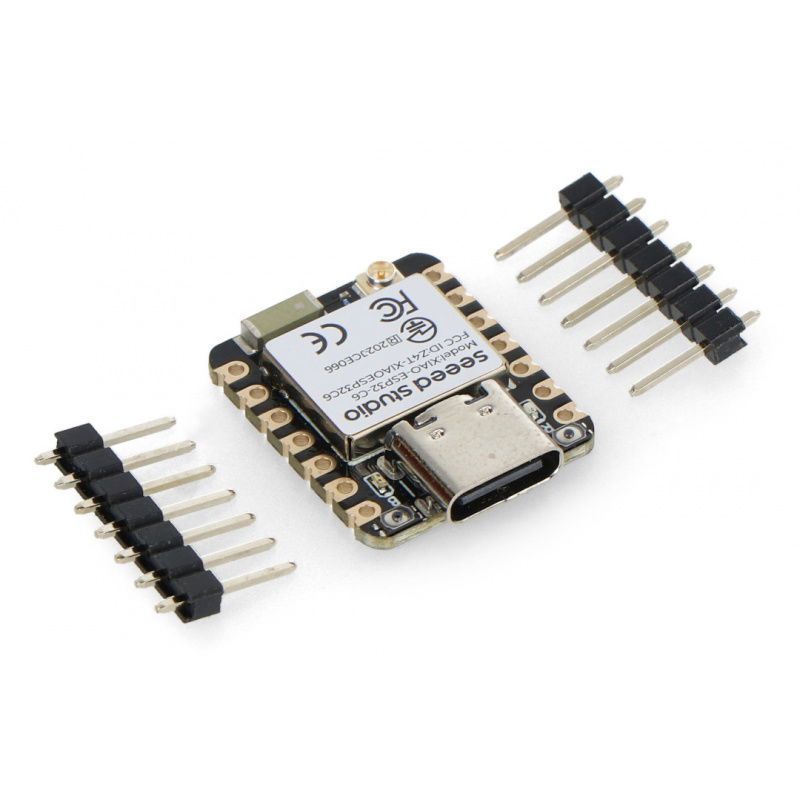

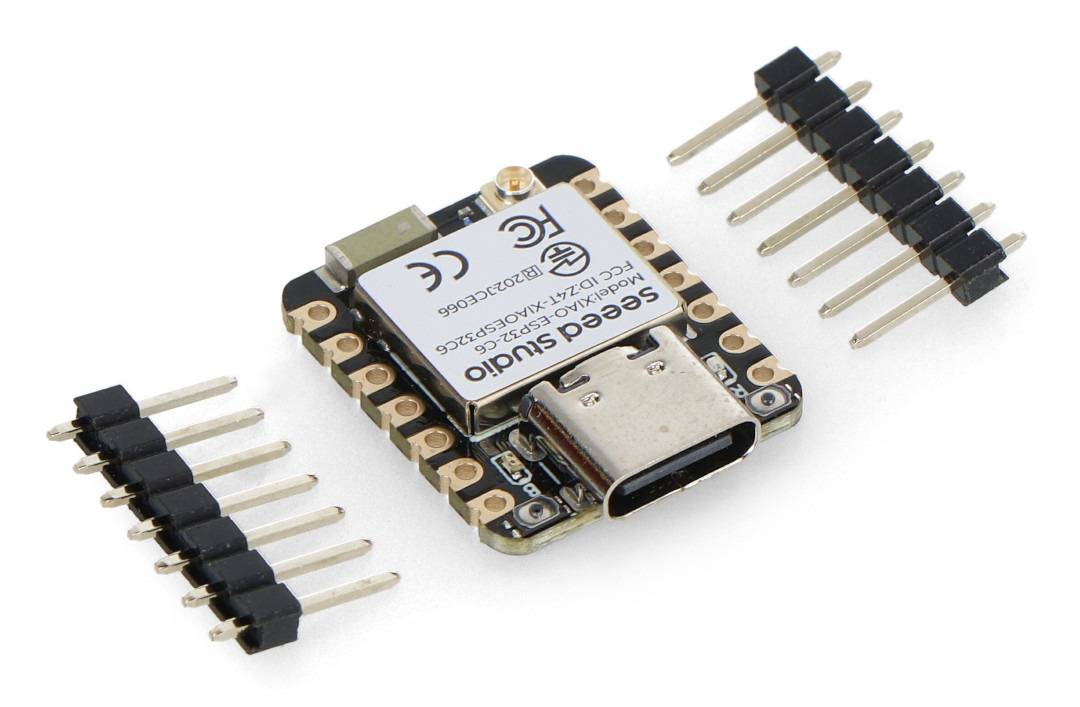

Modul je vybaven výkonným systémem ESP32-C6 se dvěma 32bitovými procesory RISC-V.
Hlavní vlastnosti Seeed Xiao ESP32-C6
- Efektivní systém: deska je založena na systému ESP32-C6 se dvěma procesory RISC-V taktovaným až na 160 MHz, kompatibilní s Arduinem a ESP-IDF.
- Bezdrátová komunikace: Integruje WiFi 6 2,4 GHz, Bluetooth 5 (LE) a IEEE 802.15.4 připojení, což umožňuje použití protokolů Thread a Zigbee.
- Kompatibilita s Matter: Podporuje vytváření projektů kompatibilních s Matter a zajišťuje integraci napříč řadou chytrých zařízení.
- Šifrování na čipu: Využívá ESP32-C6 k zajištění bezpečného spouštění, šifrování a funkcí důvěryhodného prostředí pro spuštění (TEE), čímž zlepšuje bezpečnost projektů inteligentní domácnosti.
- RF výkon: Má vestavěnou anténu s dosahem až 80 m BLE/WiFi a nabízí rozhraní pro připojení externí UFL antény, což zajišťuje spolehlivé připojení.
- Nízká spotřeba energie: Nabízí čtyři provozní režimy, včetně režimu hlubokého spánku se spotřebou energie 15 μA, a podporuje správu nabíjení lithiové baterie.
- Klasický design řady Seeed Xiao: Zachovává klasický formát otisku palce 21 x 17,5 mm, ideální pro projekty s omezeným prostorem.
Také se podívejte na uživatelskou příručku od výrobce!
Série dlaždic Seeed Xiao
Xiao ESP32-C6 od Seeedstudia je dalším produktem v řadě Seeed Xiao. Má rozměry shodné s celou sérií, tj. 21 x 17,5 mm , a řadu komunikačních rozhraní, jako například: 1x UART, 1x LP_UART, 1x I2C, 1x LP_I2C, 1x SPI, 11x GPIO (PWM), 7x ADC , 1x SDIO . Programování a napájení desky se provádí přes rozhraní USB Type-C , které zároveň nabíjí baterii. Deska je vybavena 4 MB flash paměti a je kompatibilní s Arduinem i ESP-IDF.

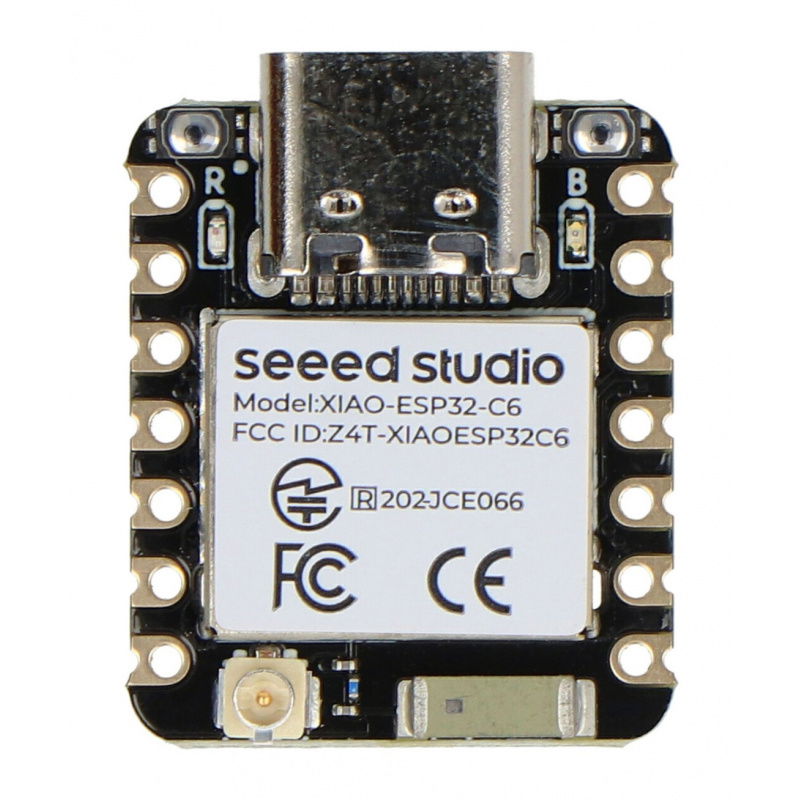

Rozložení součástek na desce
- Tlačítko resetování
- Tlačítko spouštění
- LED dioda nabíjení baterie
- Uživatelská LED dioda
- Konektor antény WiFi/Bluetooth
- Vestavěná keramická anténa

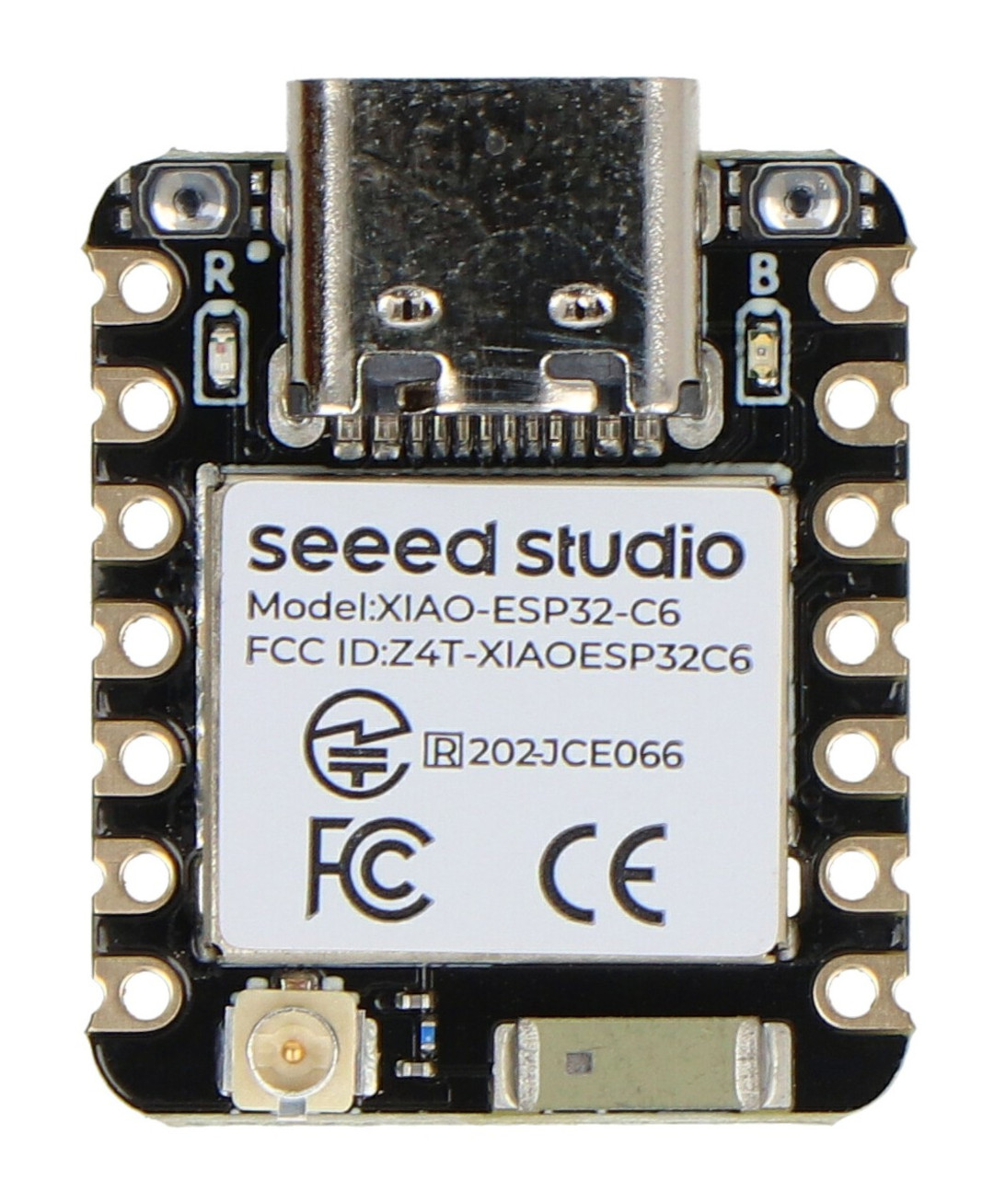

Uspořádání součástek na desce.
Podporuje bezdrátové připojení 2,4 GHz WiFi, Bluetooth 5.0, Zigbee a Thread.
Specifikace desky Seeed Xiao ESP32C6
- ESP32-C6 2x 32bitový RISC-V čip 160 MHz
- Bezdrátová komunikace: WiFi 6 2,4 GHz, Bluetooth 5.0, Thread, Zigbee, IEEE 802.15.4
- Flash paměť: 4 MB
- Paměť SRAM: 512 kB
- Rozhraní:
- 1x UART, 1x LP_UART, 1x I2C, 1x LP_I2C, 1x SPI, 11x GPIO (PWM), 7x ADC, 1x SDIO
- 1x tlačítko Reset, 1x tlačítko Boot
- Vstupní napětí (USB typu C): 5 V
- Vstupní napětí (BAT): 4,2 V
- Nabíjecí proud: 100 mA
- Spotřeba energie v pohotovostním režimu:
- USB typu C: 5 V / 9 mA
- BATÉRIE: 3,8 V / 9 mA
- Model s nízkou spotřebou energie:
- Spotřeba modemu v režimu spánku: 30 mA
- Lehký spánek: 2,5 mA
- Hluboký spánek: 15 μA
- Provozní teplota: -40 °C až 85 °C
- Rozměry: 21 x 17,5 mm
