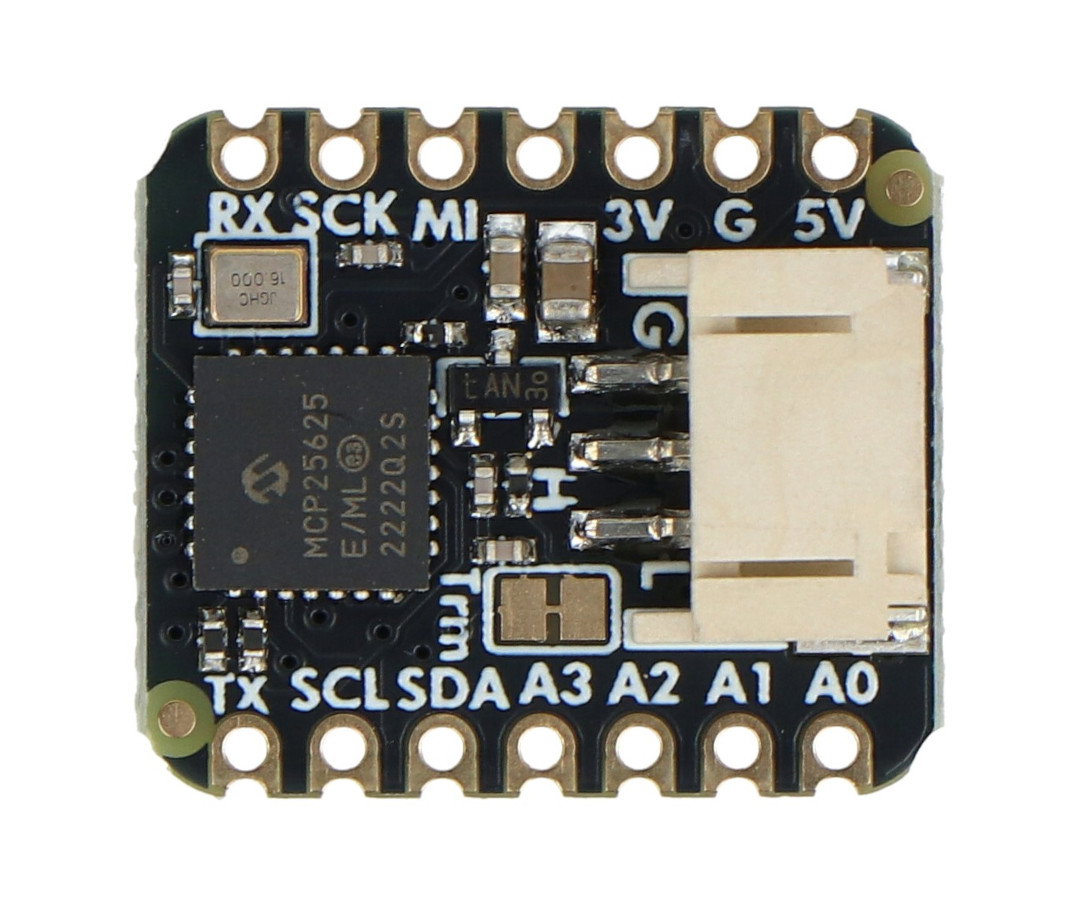

Popis produktu: CAN Bus BFF Add-On - CAN Bus modul - MCP25625 - SPI - pro QT Py a Xiao - Adafruit 5877
Adafruit CAN Bus BFF Add-On je praktický doplněk, který vám umožní přidat komunikační funkce CAN Bus k deskám QT Py a Xiao . Modul využívá systém MCP25625 , což je kombinace řadiče MCP2515 a transceiveru MCP2551 , který zajišťuje kompatibilitu s nejoblíbenějšími knihovnami Arduino a CircuitPython . Overlay podporuje přenos dat rychlostí až 1 Mb/s ve standardním nebo rozšířeném režimu. Díky zásuvce JST PH a vestavěnému zakončovacímu odporu 120 Ω je integrace se stávajícími sítěmi CAN Bus rychlá a intuitivní.
Zvláštnosti komunikačního modulu
- Podpora standardu CAN v2.0B - modul poskytuje plnou kompatibilitu se sběrnicí CAN, podporuje přenosové rychlosti až 1 Mb/s, což z něj dělá ideální řešení pro pokročilé komunikační projekty
- Integrovaný MCP25625 - využívá efektivní čipovou sadu MCP25625, která kombinuje řadič MCP2515 a transceiver MCP2551 a zajišťuje spolehlivou a stabilní komunikaci
- Kompaktní design - díky malým rozměrům (20,7 mm x 17,7 mm x 7,1 mm) je modul ideální pro projekty s omezeným prostorem
- JST PH 3pinový konektor - umožňuje rychlé a snadné připojení ke sběrnici CAN. Černý vodič je uzemněn, červený je CAN H a bílý je CAN L
- Kompatibilita QT Py a Xiao - Navrženo speciálně pro práci s kompaktními deskami QT Py a Xiao, což jim umožňuje snadnou integraci do vašich návrhů
Technická specifikace doplňku CAN Bus BFF
- Ovladač: MCP25625 (MCP2515 + MCP2551)
- Standard CAN: CAN v2.0B
- Přenosová rychlost: až 1 Mb/s
- Konektor sběrnice: JST PH 3-pin
- Rozhraní: SPI
- Zakončovací odpor: 120 Ω, vestavěný (lze odstranit přeříznutím propojky)
- Kompatibilita: QT Py, Xiao
- Napájení: 5V (ze základní desky)
- Rozměry: 20,7 x 17,7 x 7,1 mm
- Hmotnost: 1,7 g

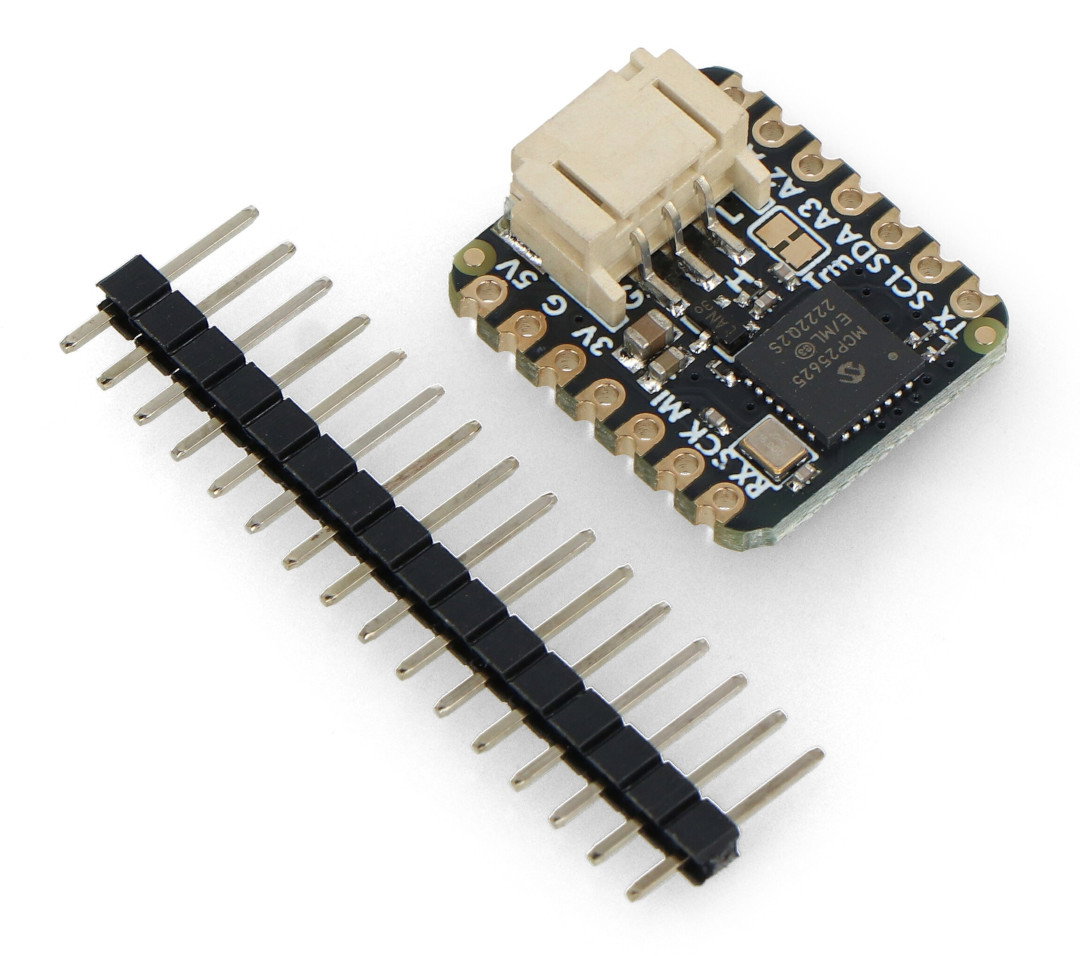

Nastavte obsah
- Adafruit CAN Bus BFF Add-On modul
- Sada kolíků pro vlastní pájení
