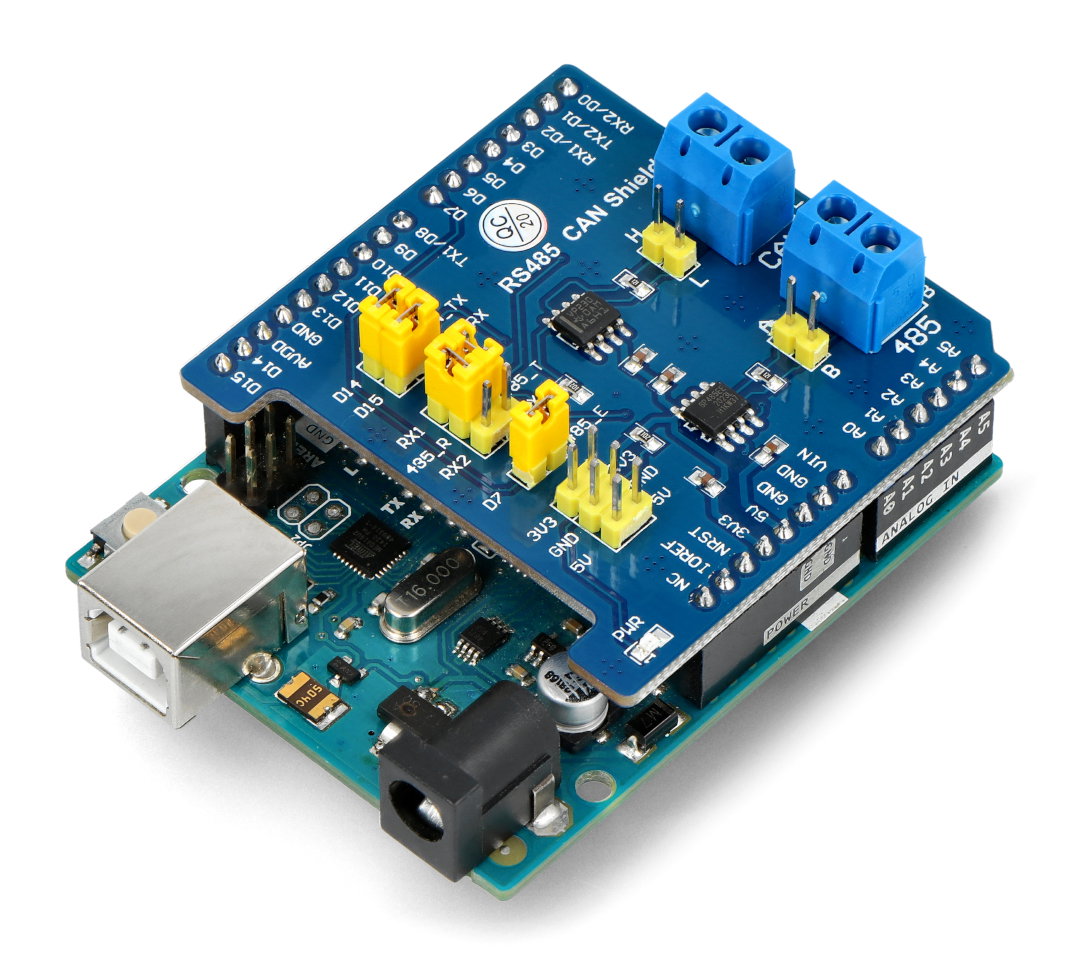

Popis produktu: Waveshare RS485 / CAN Shield - štít pro Arduino
Štít, který umožňuje připojení Arduina k rozhraní RS485 nebo ke sběrnici CAN. Vybaven ovladači: MAX3485 pro RS485 a SN65HVD230 pro CAN, pracuje s deskami Uno, Leonardo , Nucleo a XNucleo .
Předmětem prodeje je štít, moduly Arduino lze zakoupit samostatně.
| Produkt je kompatibilní s Arduino
Výrobce poskytuje uživatelskou příručku se ukázkovými programy pro Arduino. |
Rozhraní RS485 a CAN
RS485 je archaická sběrnice, má však některé vlastnosti, které ji odlišují od novějších rozhraní. Umožňuje mimo jiné připojení až 32 zařízení na stejné lince do délky 1 km s maximální rychlostí 10 Mb / s. Sběrnice CAN je na druhé straně rozhraní s vysokou spolehlivostí, které se používá hlavně v automobilovém průmyslu.
|
Při použití sběrnice CAN s deskami Arduino Uno a Leonardo bude funkčnost sběrnice omezena kvůli nižšímu výkonu mikrokontrolérů ATmega. |

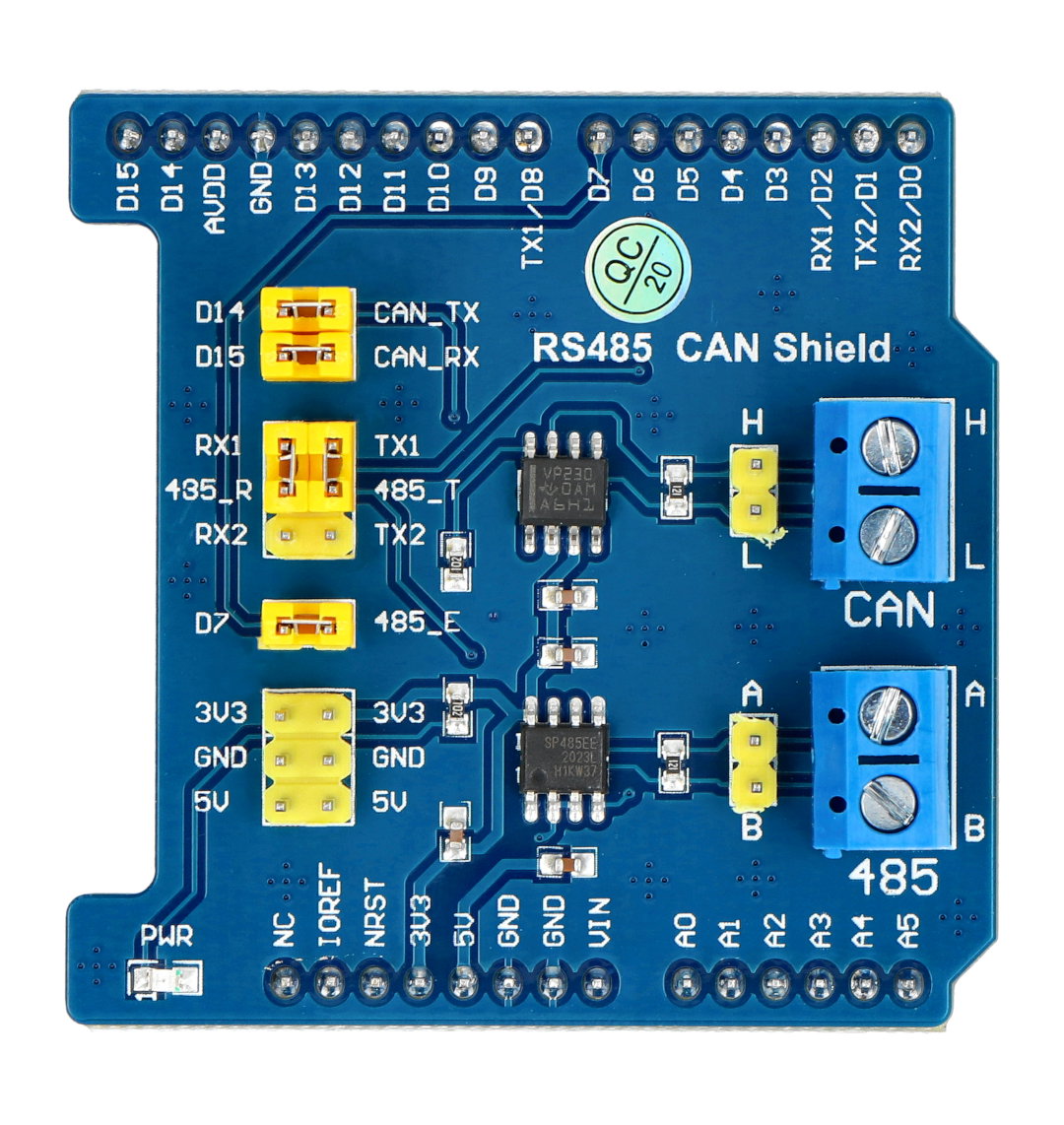

Distribuce prvků modulu.
Specifikace překrytí Waveshare RS485 / CAN
- Napájecí napětí: převzato z Arduina
- Šroubové konektory pro sběrnice RS485 a CAN
- Ovladač CAN: SN65HVD230 ( dokumentace )
- Ovladač RS85: MAX3485 ( dokumentace )
- Funguje s deskami Arduino Uno, Leonardo , Nucleo a XNucleo .
