Popis produktu: Arduino Ethernet Shield 2 se čtečkou karet microSD - A000024
Modul je rozšířením modulů Arduino a umožňuje vám připojení k síti Ethernet . Službu usnadňuje knihovna s intuitivní dokumentací a řadou příkladů. Překrytí má také čtečku paměťových karet microSD , která vám umožní uložit více dat.
Předmětem prodeje je samotná obálka. Arduino Uno je třeba zakoupit samostatně .
Specifikace Arduino Ethernet Shield 2
-
Pracovní napětí: 5 V (napájeno z pinů Arduino)
- Řadič Ethernet: W5500 s vyrovnávací pamětí 32 kB
- Přenosová rychlost: 10/100 Mb
- Komunikace: sběrnice SPI
- Integrovaná čtečka paměťových karet microSD
- Dostupné z knihovny SD karet
- Pin SS sběrnice SPI je na pinu č. 4
- Integrovaný konektor RJ45
- Možnost připojení PoE modulu - napájení ze sítě Ethernet
- Modul má následující stavové LED:
- ZAPNUTO - označuje, že je zdroj napájení správný
- LINK - označuje připojení k síti
- FDX - Signalizuje komunikaci v plně duplexním režimu
- 100M - signalizuje komunikaci rychlostí 100 Mb / s
- ACT - bliká, když jsou použity piny RX a TX
- Bylo vytaženo tlačítko RESET Arduino
- Shield je kompatibilní sArduino Uno a Mega (nepodporuje Arduino Zero M0 Pro)

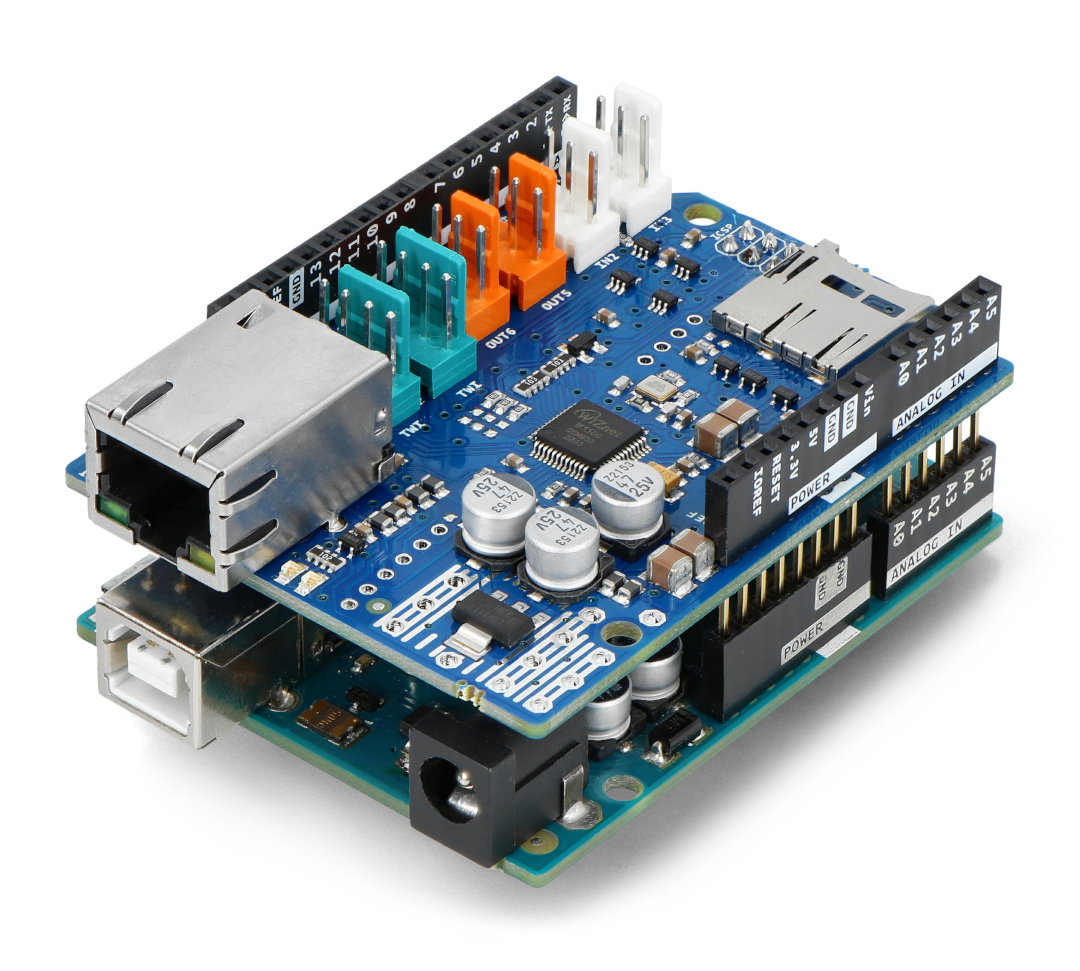

Kromě ethernetové zásuvky a čtečky karet má zařízení: konektory pro modul PoE, vodiče pinů Arduino, tlačítko RESET, LED diody a další zásuvky pro komunikační sběrnice, např. TWI (I2C).
Platforma ThingSpeak - pro Arduino a Raspberry Pi IoT.
Arduino Ethernet Shield - připojte Arduino k LAN!
Ethernetové rozhraní je jedním z nejsložitějších z hlediska implementace založené na malých mikrokontrolérech. Naštěstí si uživatelé populární platformy Arduino nemusí dělat starosti s technickými detaily, protože štít Arduino Ethernet Shield 2 se čtečkou karet microSD - A000024 tento úkol neuvěřitelně usnadňuje.
Modul je založen na W5500 - integrovaném řadiči Ethernet, vybaveném 32K datovou vyrovnávací pamětí a rozhraním SPI pro komunikaci s mikrokontrolérem. Čip poskytuje hardwarovou podporu pro protokoly TCP, UDP, ICMP, IPv4, ARP, IGMP a PPPoE, podporuje funkce Wake on LAN, režim nízké spotřeby, má dokonce vyhrazené ovládací výstupy LED.

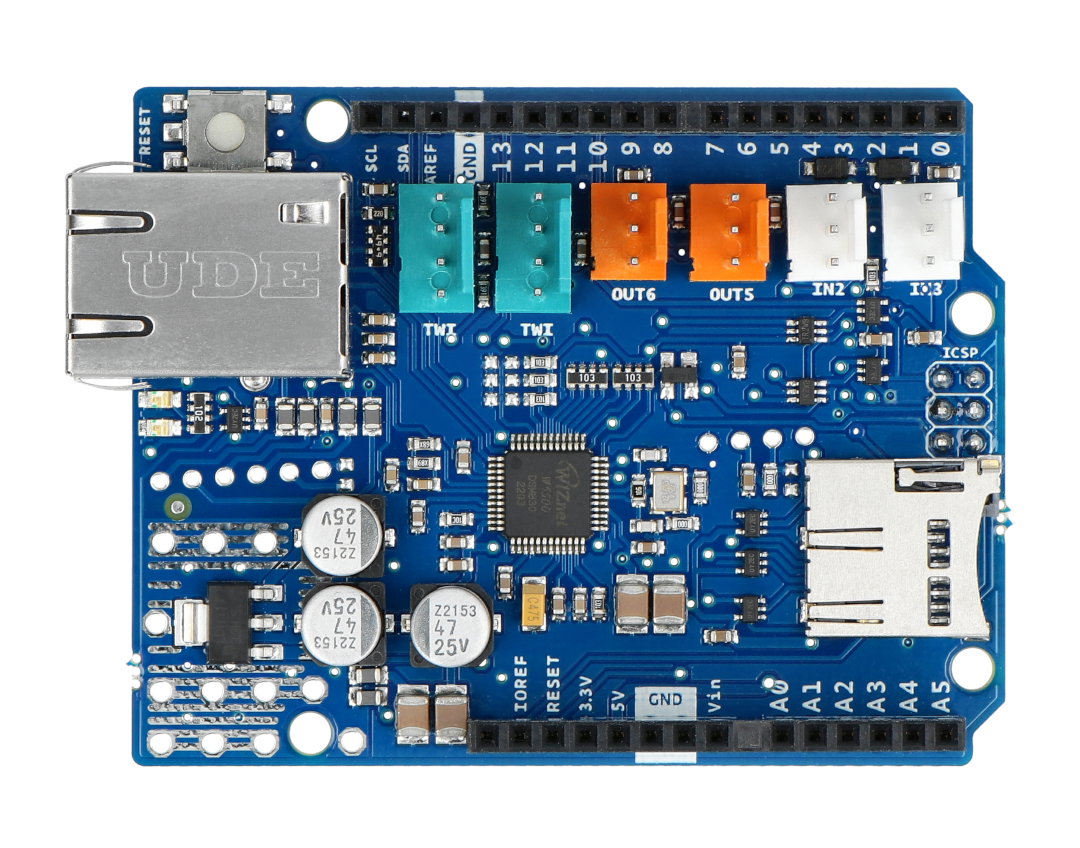

Arduino Ethernet Shield 2 - další funkce
Arduino Ethernet Shield 2 nabízí programátoru vestavěný slot pro kartu microSD, který je k dispozici v knihovně karet SD. Napájení celého systému je možné pomocí „standardních“ vstupů (USB port Arduino, stejnosměrný vstup nebo VEXT pin), ale samotný štít také přidává možnost napájení přes modul PoE (Power-over-Ethernet).
Pro usnadnění práce s překrytím designéři mysleli také na řadu LED diod, které přesně indikují aktuální stav modulu. Jsou to: ON (napájení), LINK (připojení k LAN), FDX (plně duplexní komunikace), 100M (rychlost 100 Mb / s) a ACT (označuje aktivitu pinů RX / TX). Deska také „opakuje“ tlačítko RESET, které je tedy pro uživatele mnohem přístupnější než analogický prvek hlavního modulu, který je po připojení k Arduinu zakryt obrysem překrytí.
