Popis produktu: Arduino MKR GPS Shield ASX00017 - Štít pro Arduino MKR
Štít pro Arduino ze série MKR vám umožňuje vytvářet projekty, které vyžadují určení polohy pomocí GPS . Na desce je integrován systém u-blox SAM-M8Q GNSS. Modul je navržen pro práci s různými pozičními službami současně. Umožňuje vám přijímat a odesílat signály z GPS, GLONASS a Galileo. Zařízení lze umístit přímo na piny MKR nebo připojit pomocí přiloženého kabelu ESLOV k jakémukoli zařízení s takovým konektorem. Komunikuje přes rozhraní I2C v případě připojení přes konektor ESLOV nebo UART, pokud je umístěn na pinech Arduino MKR.

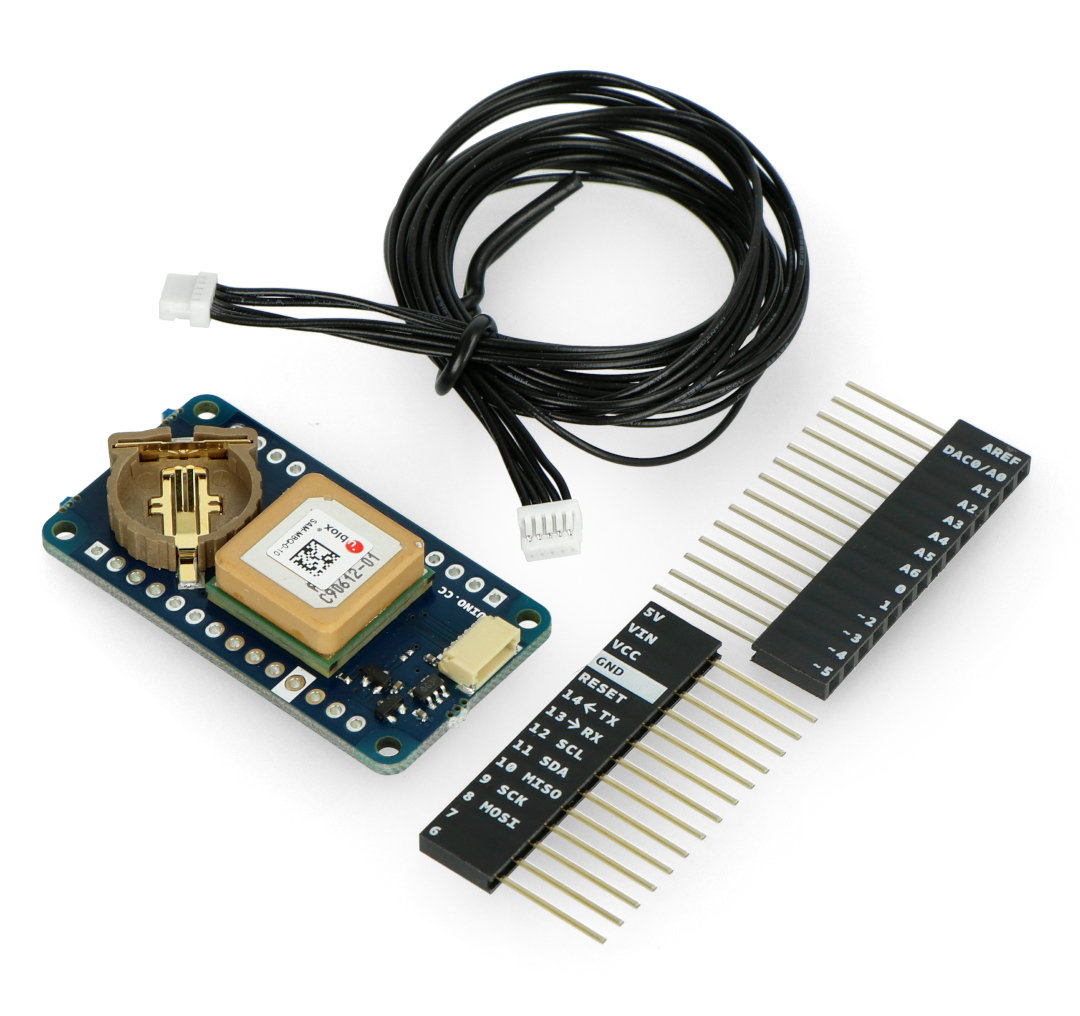

Obsah soupravy GPS overlay pro Arduino MKR.
Konfigurace překrytí GPS pro MKR
Modul GPS lze konfigurovat pomocí speciálních příkazů . Deska má slot pro baterii, aby byla zajištěna provedená konfigurace. To může být výhodné například při změně režimu GPS na 1 g, který se běžně používá při experimentech ve vysokých nadmořských výškách. Dalším příkladem je použití lokalizace Galileo, která je ve výchozím nastavení zakázána, ale lze ji povolit odesláním konfigurační zprávy ( UBXCFG-GNSS) do přijímače. Podrobný popis všech příkazů je k dispozici zde .
GPS překryvné pinouty
Deska, kromě pinů kompatibilních s Arduino MKR, má další konektor ESLOV. Jedná se o 5kolíkový konektor s roztečí 1 mm. Při použití tohoto konektoru připojte modul k základní desce přes rozhraní I2C.
Konektor ESLOV v překrytí GPS na Arduino MKR.
Specifikace překrytí GPS
- Přijímač GNSS: u-blox SAM-M8Q
- Konektory: MKR / ESLOV
- Vstupní napětí: 3,3 V
- Pracovní napětí: 3,3 V
- Slot pro baterie: CR1216 (není součástí dodávky)
- Rozhraní: sériové / I2C / DCC
- Rozměry: 45 x 23 mm
- Hmotnost: 14 g
