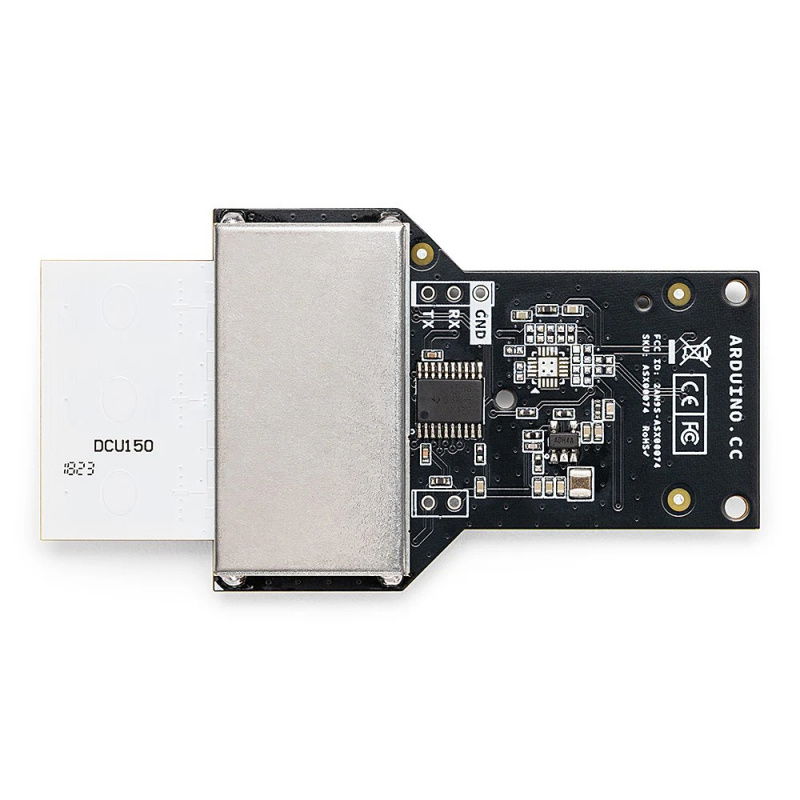

Portenta UWB Shield - UBW Truesense DCU150 RTLS modul pro Portenta C33 - Arduino ASX00074
Portenta UWB Shield je pokročilý ultraširokopásmový komunikační štít založený na modulu Truesense DCU150 , který umožňuje přesnou lokalizaci zařízení, obousměrné určování vzdálenosti a systémy RTLS. Je ideální pro integraci s deskou Arduino Portenta C33 a nabízí spolehlivé UWB připojení pro IoT, průmyslovou automatizaci a logistické aplikace.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Portenta UWB Shield - UBW Truesense DCU150 RTLS modul pro Portenta C33 - Arduino ASX00074
Rozšiřte možnosti svých Arduino projektů s Portenta UWB Shield – specializovaným UWB komunikačním shieldem určeným pro přesné polohování, určování vzdálenosti a průmyslovou automatizaci. Modul Truesense DCU150 , založený na čipu NXP Trimension SR150 , poskytuje stabilní a rychlý přenos dat v pásmu 6,24 GHz až 8,24 GHz . Díky integrovaným anténám na desce plošných spojů a dvěma 80pinovým konektorům s vysokou hustotou fungují shieldy bez problémů s deskou Portenta C33 , což umožňuje rychlou instalaci a spolehlivý provoz. Může fungovat jak jako základnová stanice, tak jako koncové zařízení, což z něj činí všestranné řešení pro moderní IoT systémy.
Portenta UWB Shield - UBW Truesense DCU150 RTLS modul pro Portenta C33 - Arduino ASX00074.
Botland je oficiálním distributorem vývojové platformy Arduino v Polsku. Nabízíme širokou nabídku desek, modulů a příslušenství této populární značky a k tomu návody i znalostní bázi pro uživatele. Všechny prezentované produkty Arduino jsou originální.
Překrytí je navrženo pro bezproblémovou integraci s Portenta C33.
Hlavní vlastnosti štítu Portenta UWB
- Dvojí funkce: funguje jako základnová stanice UWB nebo klientské (lokalizované) zařízení, což zvyšuje flexibilitu návrhu
- Přesná poloha: podporuje RTLS a 2D měření vzdálenosti
- Snadná integrace: kompatibilní s Portenta C33 přes 2x 80pinové konektory
- Tři antény pro desku plošných spojů: integrované, nevyžadují žádné další zapojení
- Bezproblémové rozšíření: škálovatelnost systémů IoT s využitím technologie UWB
- Napájení 3,3 V: přímo ze základní desky Portenta
Piny a kompatibilita

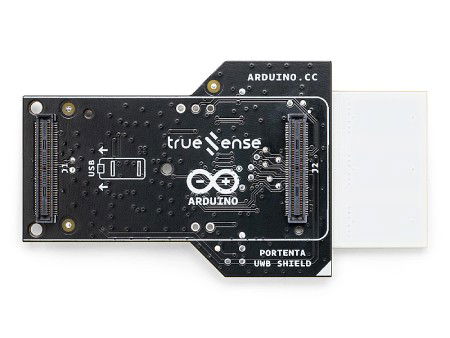

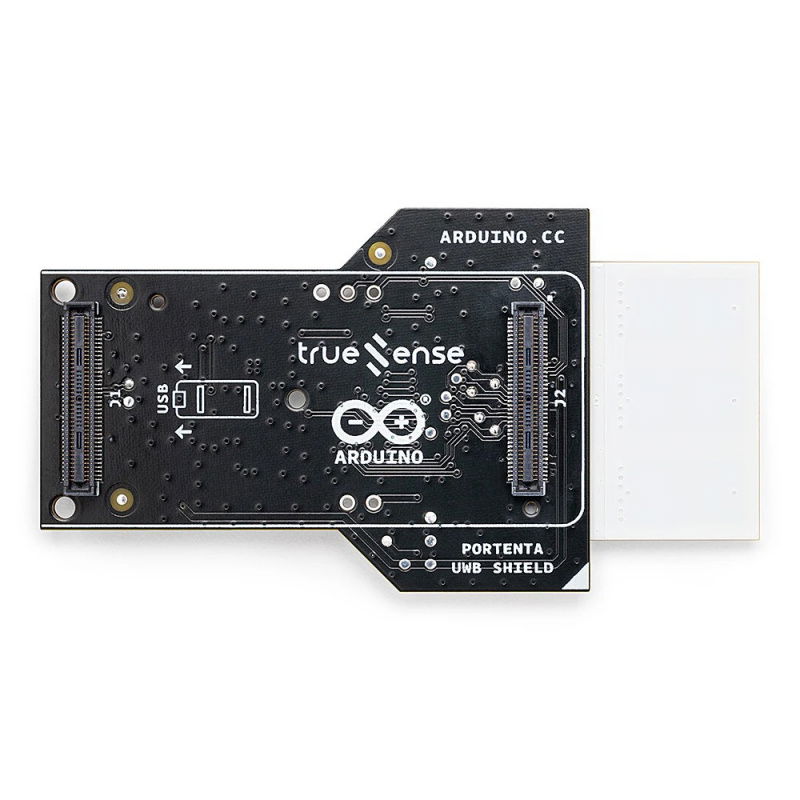

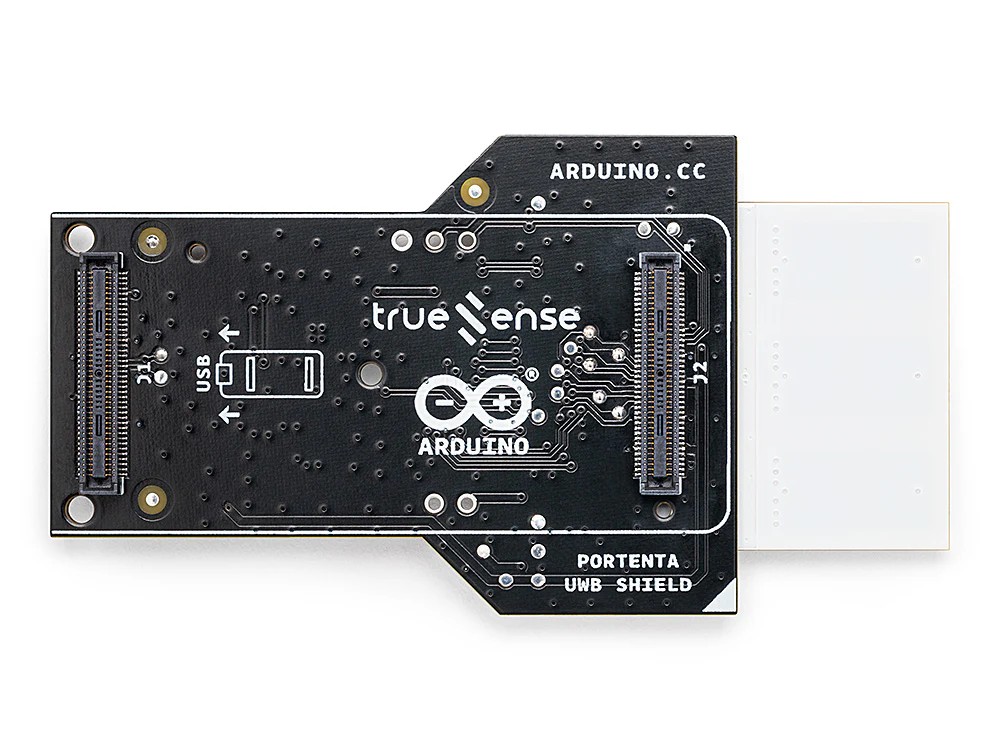

Portenta UWB Shield využívá dva 80pinové konektory s vysokou hustotou , což zajišťuje plnou kompatibilitu s platformou Portenta C33 . To umožňuje přenos napájení, dat a řízení bez nutnosti použití dalších kabelů . Konstrukce modulu je optimalizována pro systémy Arduino Pro , což umožňuje přímou integraci se stávající hardwarovou a softwarovou infrastrukturou Arduina.
Schéma zapojení pinů.

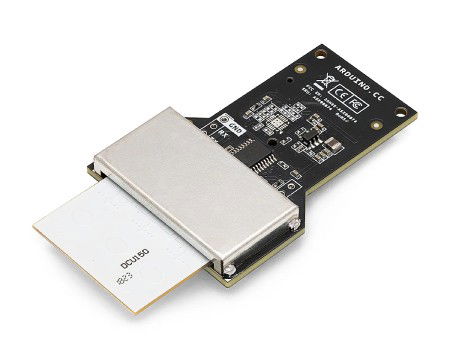

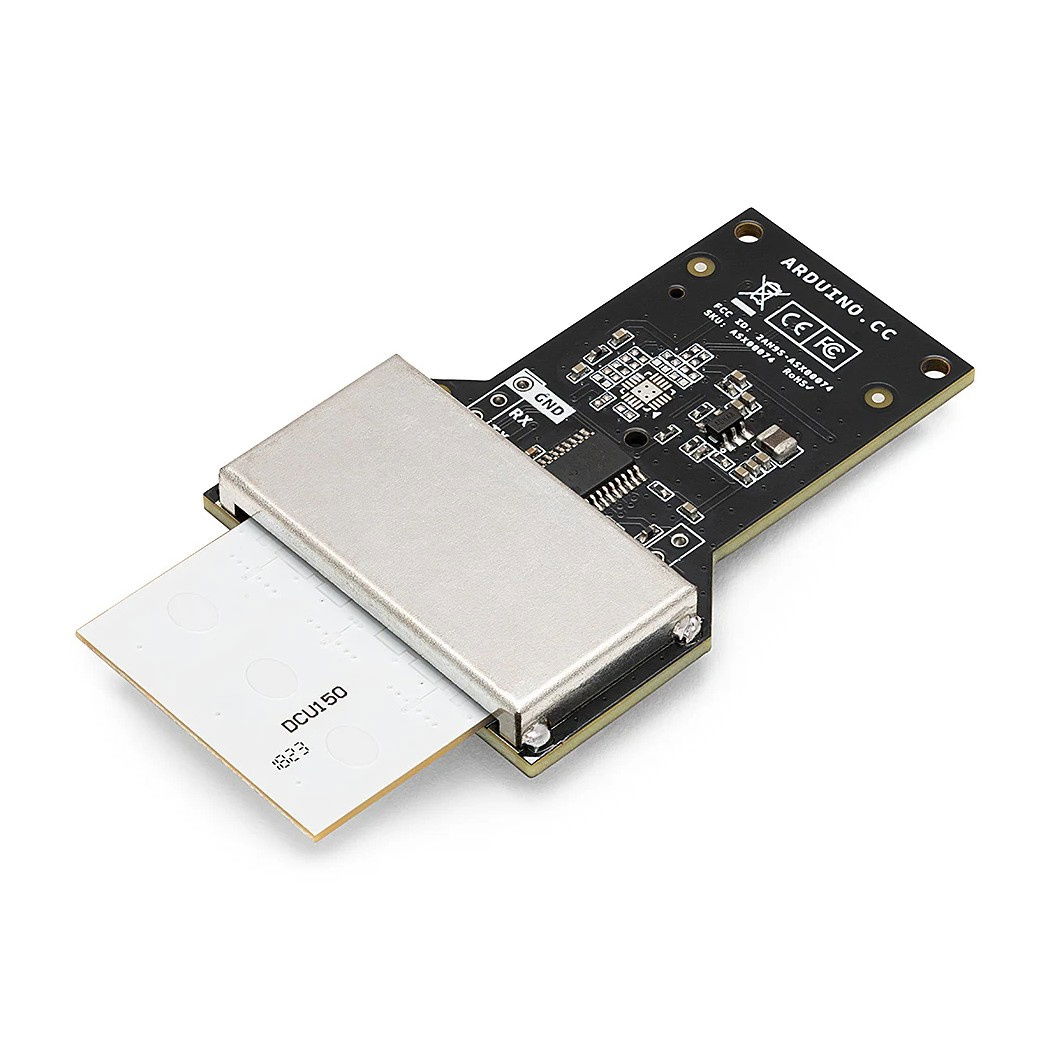

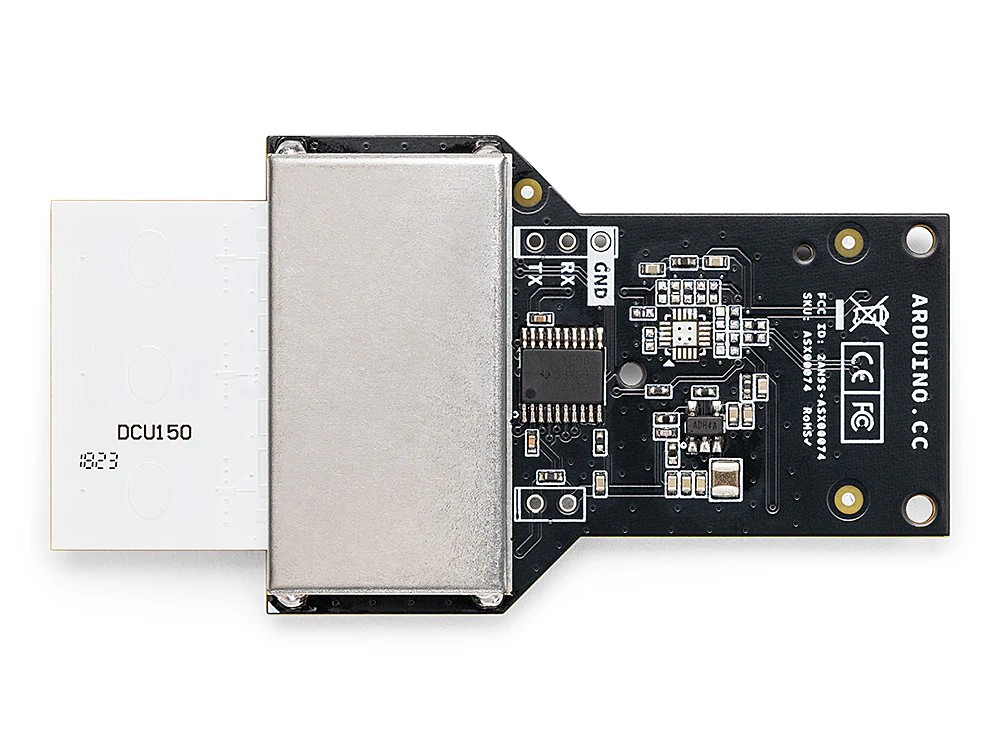

Portenta UWB Shield je založen na Truesense DCU150.
Software a knihovny
Portenta UWB Shield lze programovat pomocí Arduino IDE , Arduino CLI a online editoru Arduino Cloud . Výrobce poskytuje specializované knihovny a tutoriály na GitHubu a v oficiální dokumentaci k Arduinu. Podporovány jsou RTLS, 2D Ranging, UWB komunikace a vzdálené monitorování. Připravené programovací příklady usnadňují a zefektivňují integraci shieldu do IoT projektů.
Praktické aplikace
- Skladová logistika: přesné sledování a optimalizace trasy v reálném čase
- Přístupové systémy: automatické otevírání dveří na základě polohy uživatele
- Interaktivní prostředí: spouštění akcí v závislosti na blízkosti uživatele
- Nabíjení elektromobilu: Automatické zahájení nabíjení na základě polohy vozidla
- Bezpečné sledování položek: Chraňte svůj majetek pomocí přesného sledování polohy
Umožňuje obousměrné měření vzdálenosti a lokalizační služby v reálném čase.
Shield je napájen 3,3 V DC z desky Portenta.
Technické specifikace štítu Portenta UWB
- UWB modul: Truesense DCU150 založený na NXP Trimension SR150
- Frekvenční rozsah: 6,24 GHz až 8,24 GHz
- Podporované kanály: 5, 6, 8, 9
- Provozní režim: 2D měření rozsahu
- Počet antén: 3 integrované antény na desce plošných spojů
- Výstupní výkon EIRP: 14,1 dBm na CH9
- Napájení: 3,3 V DC z hlavní desky
- Rozhraní: 2x 80pinové konektory s vysokou hustotou
- Provozní teplota: -30 °C až 85 °C
- Rozměry: 53,4 × 37,5 × 9 mm
Obsah sady
- 1x Arduino Portenta UWB Shield
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Šířka | 6 cm |
| Výška | 8,2 cm |
| Hloubka | 2,5 cm |
| Hmotnost | 0,023 kg |
