Popis
Štít pro Arduino, který umožňuje použití sériové sběrnice CAN. Vybaveno systémy MCP2515 a MCP2551. Komunikuje přes rozhraní SPI. Funguje s napětím 5 V.
Vede
Kompletní přehled modulu najdete na webových stránkách výrobce .

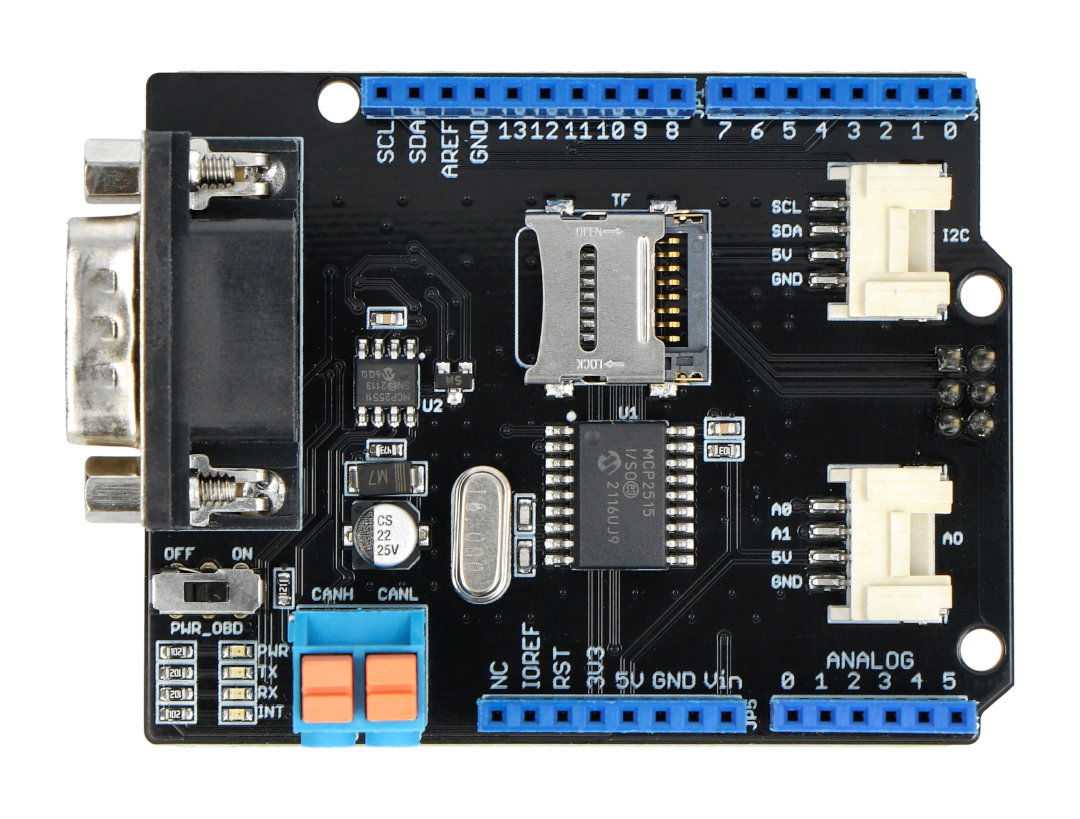

Sběrnice CAN, tj. CANH a CANL, byly vyvedeny do šroubových konektorů ARK a do zásuvky DB9. Pinout lze vidět na obrázku níže.
| název | Popis |
|---|---|
|
1. Zásuvka DB-9 |
Připojení k rozhraní OBDII pomocí kabelu DBG - OBD. |
|
2. V_OBD |
Napájení z rozhraní OBDII ze zásuvky DB9. |
|
3. LED indikátor |
|
|
4. ARK konektor |
CAN_H a CAN_L. |
|
5. Konektory, rozteč 2,54 mm |
Konektory pro připojení Arduina . |
|
6. Sériový konektor Grove |
Konektor pro komunikaci přes sériový port. |
|
7. Konektor I2C Groove |
Konektor pro komunikaci přes I2C rozhraní. |
| 8. ISP konektor | Konektor pro komunikaci přes rozhraní ISP. |
|
9. Integrovaný obvod MCP2551 |
vysokorychlostní CAN vysílač / přijímač. |
|
10. Integrovaný obvod MCP2515 |
samostatný řadič CAN s rozhraním SPI. |
|
11. Slot pro SD kartu |
Slot pro SD kartu. |
Specifikace
- Podporuje rozhraní CAN v2.0B až do 1 Mb / s
- Komunikace: SPI až 10 MHz
- Funguje s napětím 5 V.
- 2 přijímat vyrovnávací paměti s prioritním úložištěm dat
- 9kolíkový konektor D-sub
- 2 4kolíkové konektory Grove
- Možnost umístit další modul typu Štít
- Integrovaný spínač
