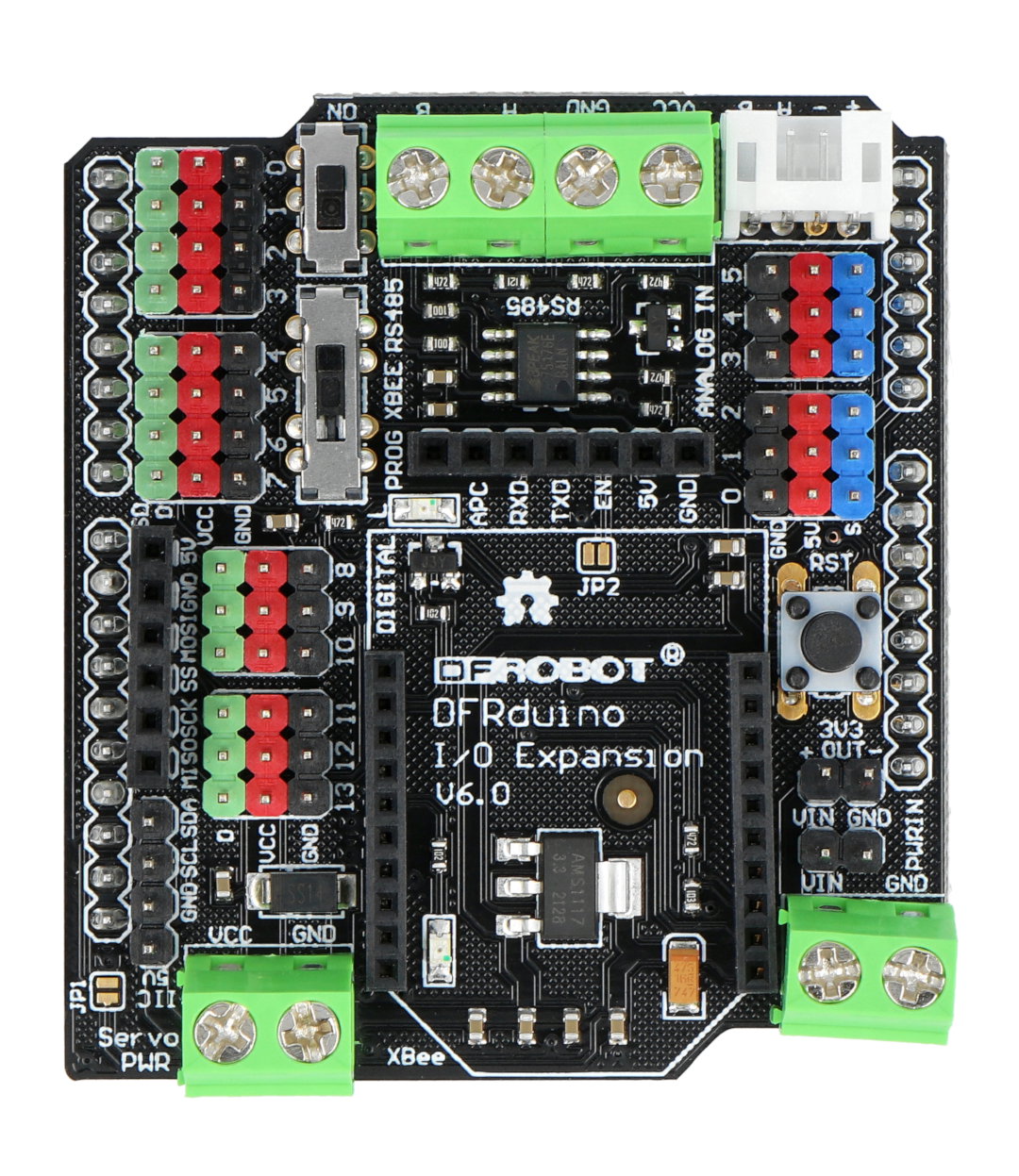

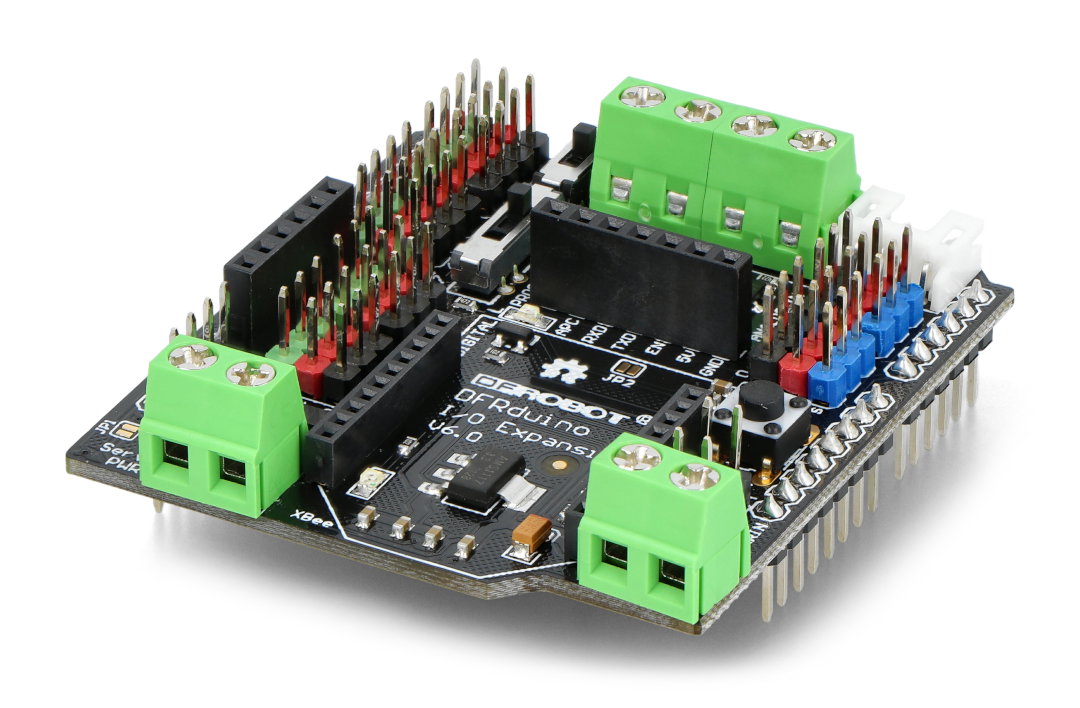

Popis produktu: DFRobot Gravity: RS485 IO Expansion Shield - štít pro Arduino
Štít pro Arduino rozšiřující možnosti I / O pinů. Má mimo jiné Každý pin s dvojicí napájecích zdrojů VCC a GND je vyveden. Samostatné konektory umožňují snadné připojení SD karet , rádiových modulů APC220, Bluetooth , servo a RS485 . Vyhrazený slot pro modul XBee umožňuje snadnou instalaci bezdrátového komunikačního systému. Díky přepínači může uživatel změnit provozní režim na XBee, RS485 nebo Download, takže můžete nahrát program Arduino bez vyjmutí modulů z desky. Verze V6 navíc podporuje rozhraní URM04 a pin R3 Arduino .
Technická specifikace rozšiřujícího štítu RS485 IO
- Uživatel může přepnout provozní režim na XBee, RS485 nebo Download
- Každý digitální a analogový kolík má dvojici: GND a VCC
- Slot pro modul XBee umožňuje snadnou instalaci bezdrátového komunikačního systému
- Přepínač TTL / RS485
- Samostatný konektor rozhraní I2C a SPI umožňuje snadné připojení například čtečky paměťových karet
- Odvozené tlačítko RESET umožňuje kdykoli restartovat Arduino
- Výrobce nainstaloval LED připojenou ke kolíku 13 Arduina
- Šroubový konektor PWR umožňuje připojit jakýkoli kabel k napájecímu zdroji
- Spolupracuje s: Arduino Uno, Leonardo, Mega a Due
