Popis produktu: Štít sběrnice CAN pro Raspberry Pi Pico - Waveshare 23775
Modul od Waveshare umožňující dálkovou komunikaci CAN Bus pro Raspberry Pi Pico . Je vybaven ovladačem CAN MCP2515 s rozhraním SPI a transceiverem SIT65HVD230DR. Štít má připájené vyhrazené konektory pro připojení Pi Pico. Výrobce připravil uživatelskou příručku , která výrazně usnadní práci s modulem.
Deska Raspberry Pi Pico není součástí dodávky a je nutné ji zakoupit samostatně.

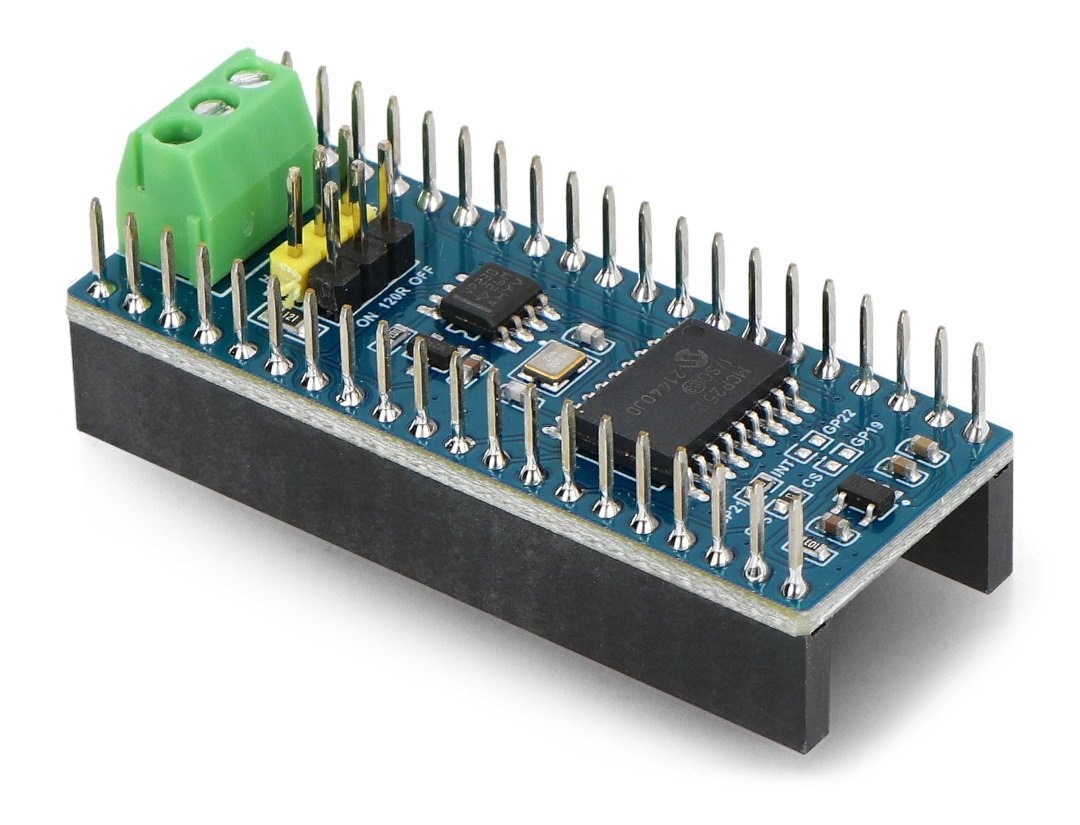

Štít sběrnice CAN pro Raspberry Pi Pico - Waveshare 23775.
Overlay je vybaven ovladačem CAN MCP2515 a transceiverem SIT65HVD230DR.
Co je sběrnice CAN?
Sběrnice CAN je jako nervový systém, který umožňuje nepřetržitou komunikaci . Umožňuje každé ECU komunikovat se všemi ostatními řídicími jednotkami bez složitého speciálního zapojení. Prostřednictvím CAN mohou připravovat a distribuovat informace, jako jsou data senzorů. Nejčastějším využitím sběrnice je vytváření elektronických sítí ve vozidlech. V posledních desetiletích však toto řešení začala zavádět i jiná průmyslová odvětví. CAN se začal používat v tramvajích, vlacích, letadlech, ale i v lékařských a laboratorních přístrojích.
Komponenty na desce
- RT9013-33GB - stabilizátor napětí LDO
- MCP2515 - CAN ovladač
- SIT65HVD230DR - CAN transceiver
- Konfigurace odporů (ON - 120 Ω odpor připojen, OFF - 120 Ω odpor odpojen)
- Terminál sběrnice CAN

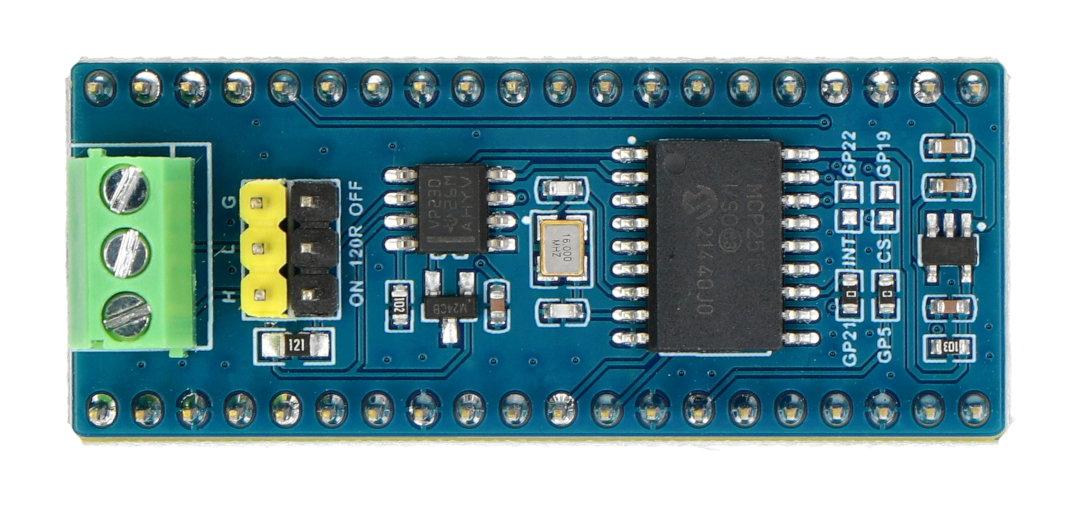

Uspořádání prvků na překrytí.
Překrytí Waveshare rozšiřuje Raspberry Pi Pico o CAN komunikaci.Technická specifikace překrytí CAN Bus
- Výrobce: Waveshare
- Kompatibilita: Raspberry Pi Pico
- Komunikační rozhraní: SPI
- Ovladač CAN: MCP2515
- CAN transceiver: SIT65HVD230DR
- Přenosová rychlost: od 5 kbps do 1000 kbps
- Napájecí napětí: 3,3 V až 5 V
- Rozměry: 52 x 21 mm
