Popis produktu: NB-IoT GSM SIM7020E - komunikační modul pro Raspberry Pi Pico - Waveshare 19622
Pico-SIM7020E-NB-IoT je modul NB-IoT (NarrowBand - Internet of Things) kompatibilní s deskou Raspberry Pi Pico , který byl vyroben společností Waveshare. Podporuje široké spektrum frekvenčních pásem NB-IoT a komunikační protokoly, jako jsou HTTP / MQTT / LWM2M / COAP . GSM modul SIM7020E lze také ovládat z úrovně AT příkazů . Mezi řadu výhod patří mimo jiné nízká latence , nízká spotřeba energie a široká škála , díky čemuž se NB-IoT GSM SIM7020E používá v projektech inteligentních přístrojů, sledování majetku, přenosných POS terminálů, inteligentních měřicích přístrojů a dálkového monitorování.
NB-IoT GSM SIM7020E - komunikační modul pro Raspberry Pi Pico.
Produkt je kompatibilní s Raspberry Pi Pico
Na webových stránkách výrobce byla zpřístupněna stránka produktu Wiki , která obsahuje podrobnou uživatelskou příručku, která významně usnadňuje zahájení práce s modulem. K dispozici je také instrukce pro připojení modulů a ukázkový programový kód.

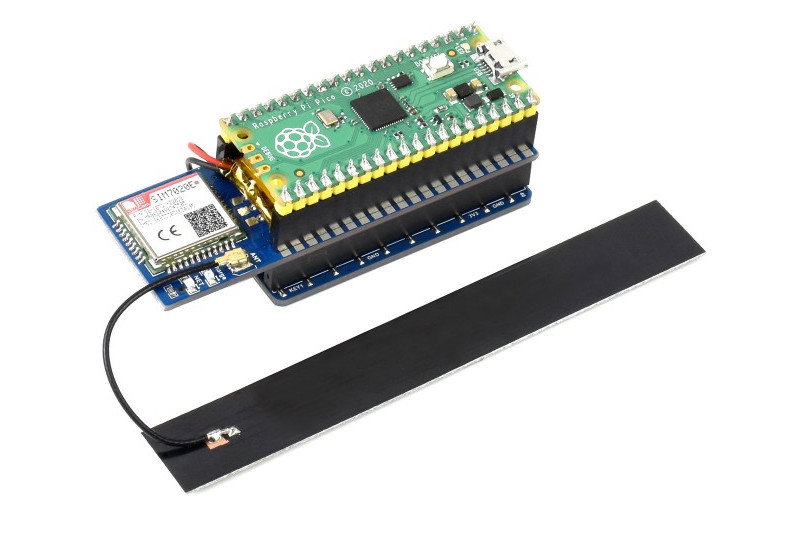

Propojení Pico-SIM7020E-NB-IoT s Raspberry Pi Pico. Deska Raspberry Pi Pico není součástí balení, lze ji zakoupit samostatně v našem obchodě.
Speciální funkce
- Je vybaven konektorem, díky kterému je kompatibilní s Raspberry Pi ve verzi Pico
- Využívá komunikaci UART, lze ji ovládat AT příkazy
- Podporuje širokou škálu komunikačních protokolů a cloudových platforem
- Vybaven konektorem PH2.0, který umožňuje napájení z externího zdroje napájení, např. Li-Pol baterie, a USB výstup, přes který může napájet Raspberry Pi Pico
- Na desce jsou dvě LED diody, které indikují činnost modulu
- Integrovaný slot pro kartu Nano SIM pro konkrétní kartu NB-IoT
- Modul GSM SIM7020E může stahovat informace o počasí pomocí HTTP GET, poté odesílat naměřené hodnoty na server přes HTTP POST a zobrazovat je na webu v reálném čase
Pozornost!
Výrobce modulu SIMCOM zakazuje prodej produktu a poskytování technické podpory v jeho rozsahu v zemích a regionech: Írán, Severní Korea, Kuba, Súdán, Sýrie.
Technická specifikace modulu
- Kompatibilní s Raspberry Pi Pico

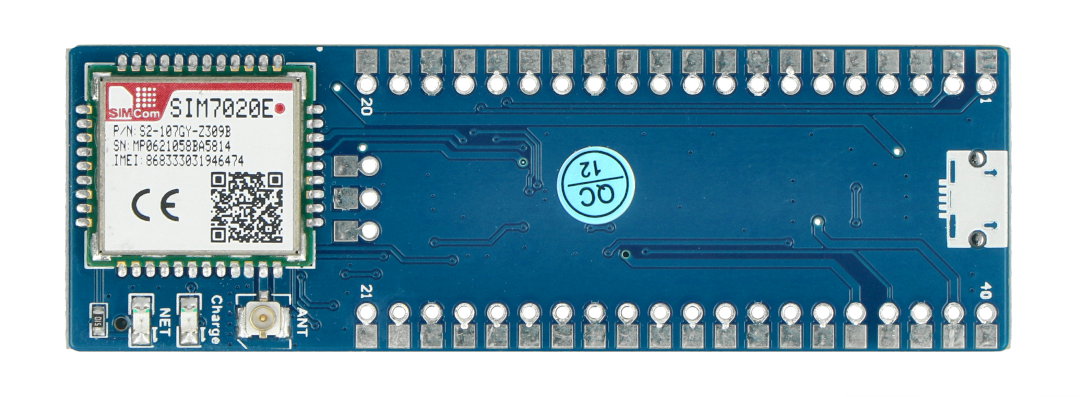

- Čip: SIM7020E
- Frekvenční pásmo LTE-FDD: B1 / B3 / B5 / B8 / B20 / B28
- Rychlost přenosu dat:
- příjem: 26,15 kb / s
- upload: 62,5 kbps
- Komunikační rozhraní: UART
- Přenosová rychlost: od 300 b / s do 921600 b / s (výchozí 115200 b / s)
- Komunikační protokol: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS / DTLS / DNS / NTP
- Podporované regiony: Asie, Evropa, Afrika, Austrálie
- Napájení modulu:
- externí zdroj energie: Li-Pol baterie (od 3,7 V do 4,2 V)
- USB port Raspberry Pi Pico (3,3 V)
- Spotřeba energie:
- klidový režim: 5,6 mA
- režim spánku: 0,4 mA
- Režim PSM: 3,4 μA
- Rozměry modulu: 73,5 x 24 mm

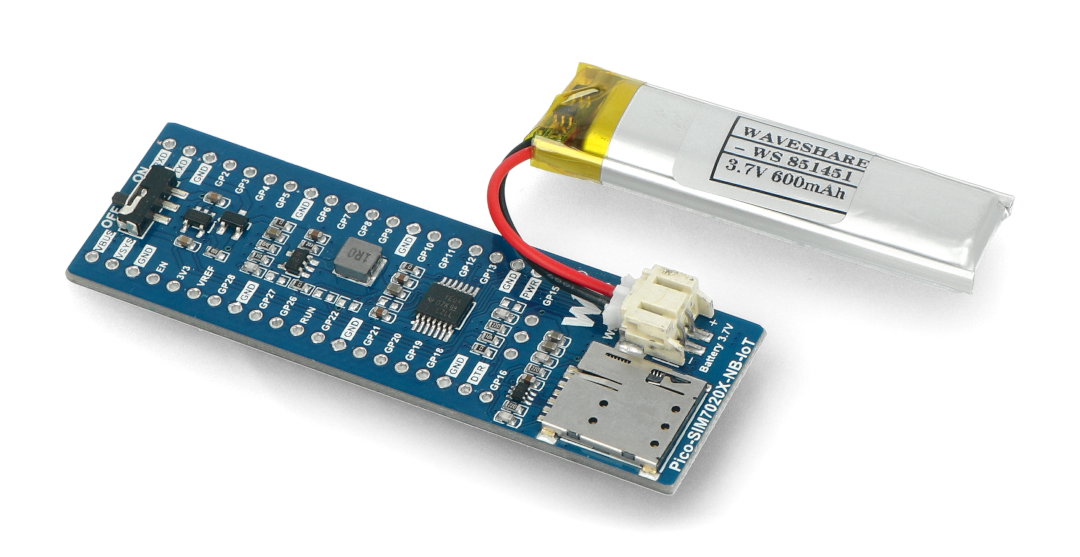

Modul lze napájet z Raspberry Pi Pico nebo z externí baterie.
Sada s komunikačním modulem obsahuje také externí anténu.

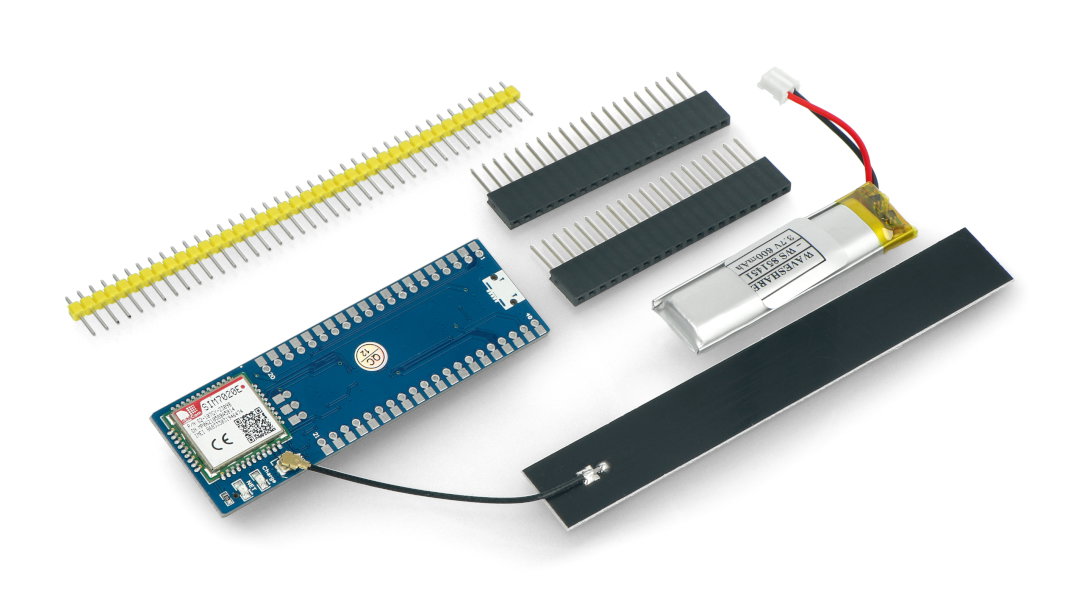

Obsah soupravy
- Komunikační modul Pico-SIM7020E-NB-IoT
- Externí anténa
- 20kolíkový pásek s kolíkem a zástrčkou - 2 ks.
- 40kolíkový pásek goldpin
- Li-Pol 3,7 V lithium-iontová baterie
