Popis produktu: Seeed Xiao nRF54L15 Sense - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991422

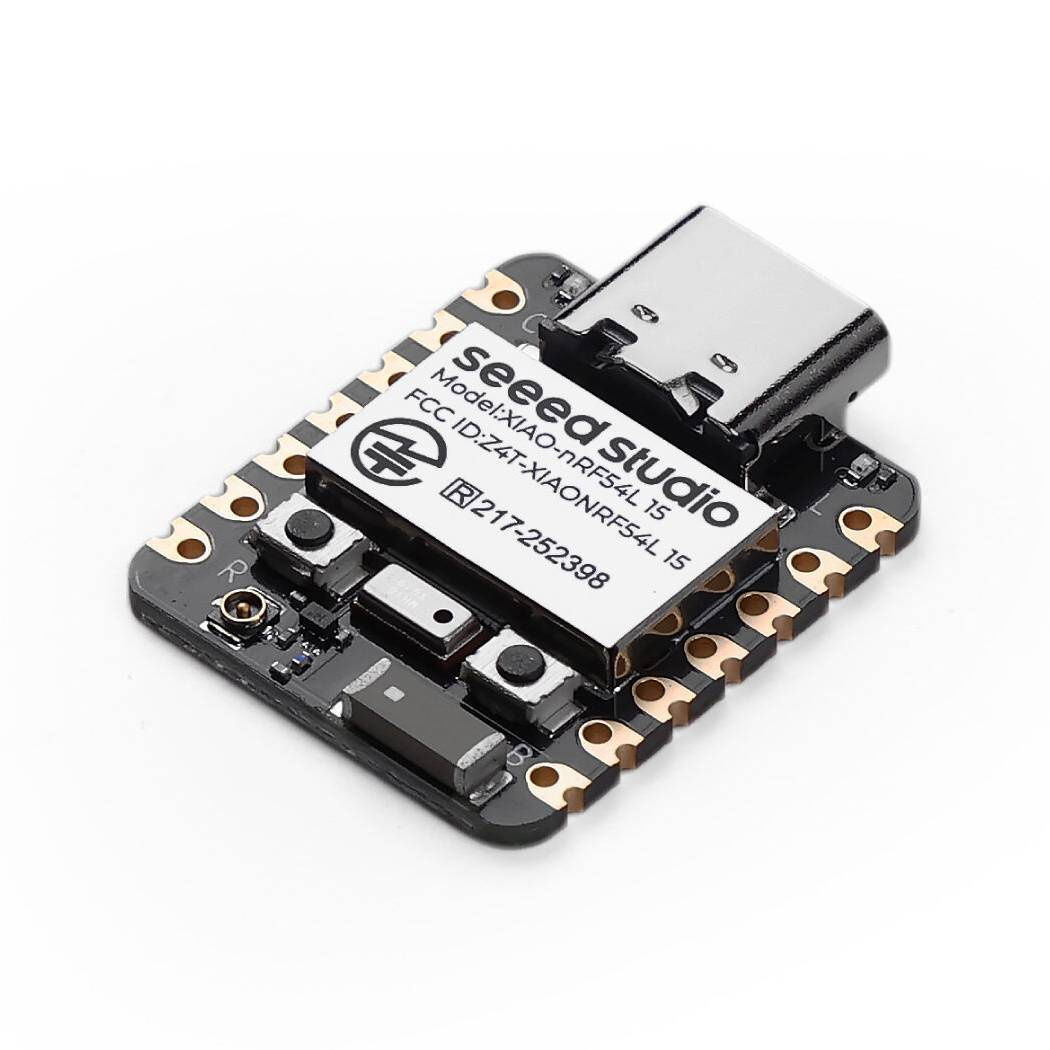

Xiao nRF54L15 Sense je vylepšená verze klasické desky Xiao nRF54L15 , obohacená o PDM mikrofon a 6-DOF IMU senzor . Deska, založená na severské desce nRF54L15, nabízí vysoký výkon, energetickou účinnost a nejnovější bezdrátové technologie, včetně Bluetooth LE 6.0 s Channel Sounding a podporou pro Matter, Thread a ZigBee . Díky kompaktním rozměrům, integrované správě napájení a možnostem nabíjení baterie je ideálním řešením pro chytrá nositelná zařízení, senzory a prototypování IoT.

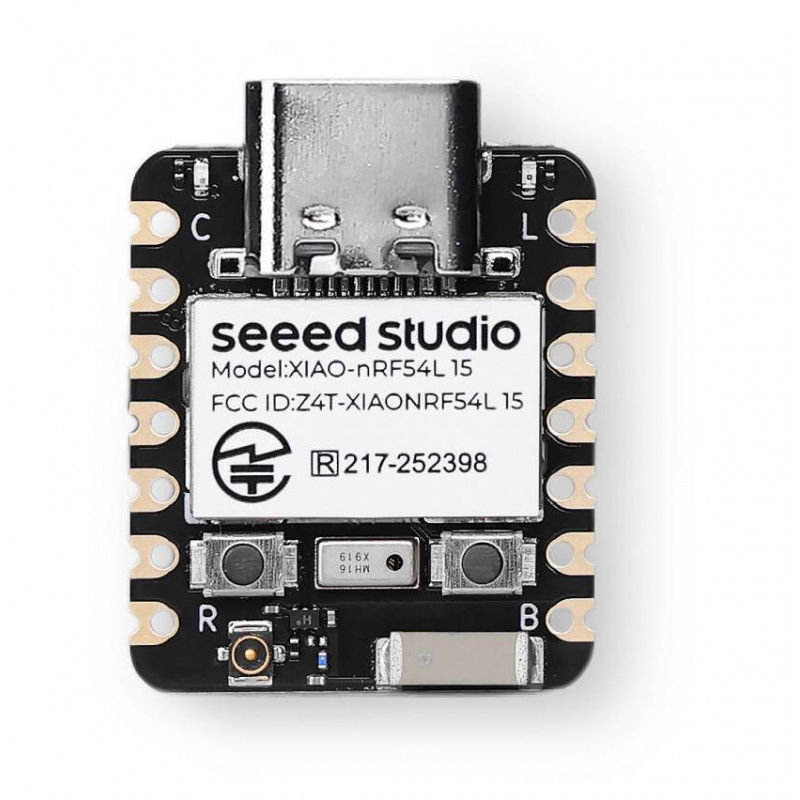

Seeed Xiao nRF54L15 Sense - BLE 6.0 / Thread / ZigBee / Matter / NFC - Seeedstudio 101991422.

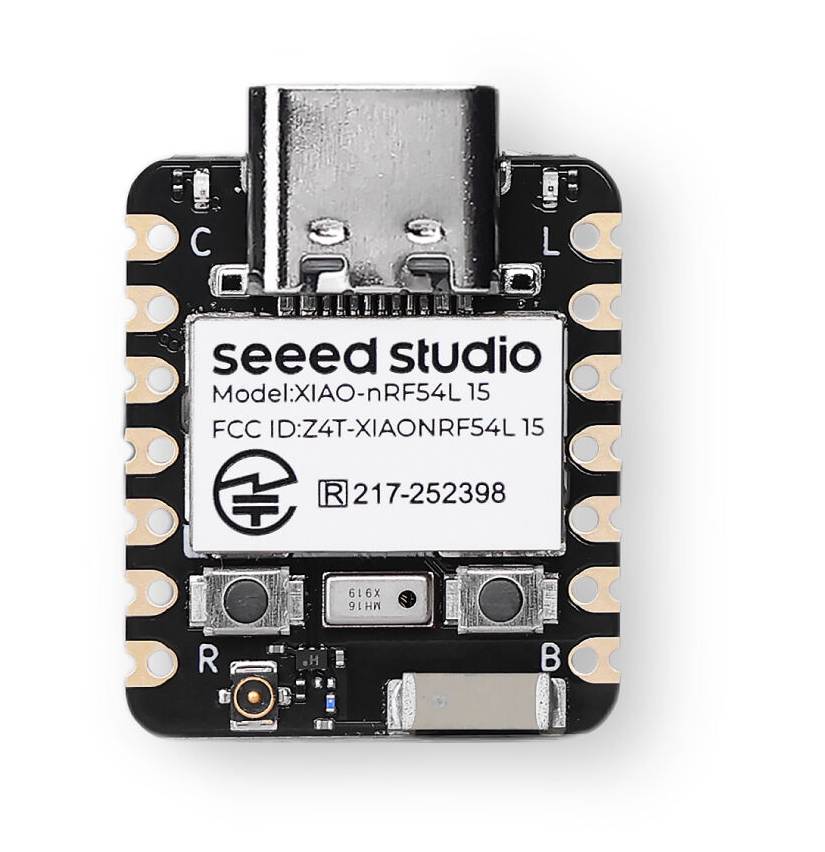

Deska je založena na SoC Nordic nRF54L15.
Hlavní vlastnosti Xiao nRF54L15 Sense
- Pokročilý SoC : Arm Cortex-M33 128 MHz + RISC-V 128 MHz FLPR
- Podpora více protokolů : BLE 6.0, Matter, Thread, ZigBee, Amazon Sidewalk, NFC
- Vestavěné senzory : digitální mikrofon PDM a senzor IMU s 6 stupni volnosti
- Extrémně nízká spotřeba energie : méně než 0,6 µA v režimu vypnutého systému (na úrovni SoC)
- Integrované nabíjení baterie : čip PMIC a port USB typu C
- 14 GPIO : podpora I2C, SPI, UART, ADC, RTC
- Hardwarové zabezpečení : TrustZone, Secure Boot, kryptografická ochrana, detekce neoprávněné manipulace
Komunikační piny a rozhraní
Xiao nRF54L15 Sense nabízí 14 GPIO pinů , včetně analogových vstupů I2C, UART, SPI a ADC . Deska obsahuje ladicí piny JTAG/SWD , anténní výstupy (keramický + IPEX4 konektor), NFC a vyhrazené piny pro správu napájení. Mezi další funkce patří uživatelská LED, LED nabíjení a resetovací a uživatelská tlačítka . Bezdrátová komunikace zahrnuje BLE 6.0 (včetně Channel Sounding), Thread, ZigBee, Matter a proprietární protokoly 2,4 GHz s rychlostí až 4 Mbps.

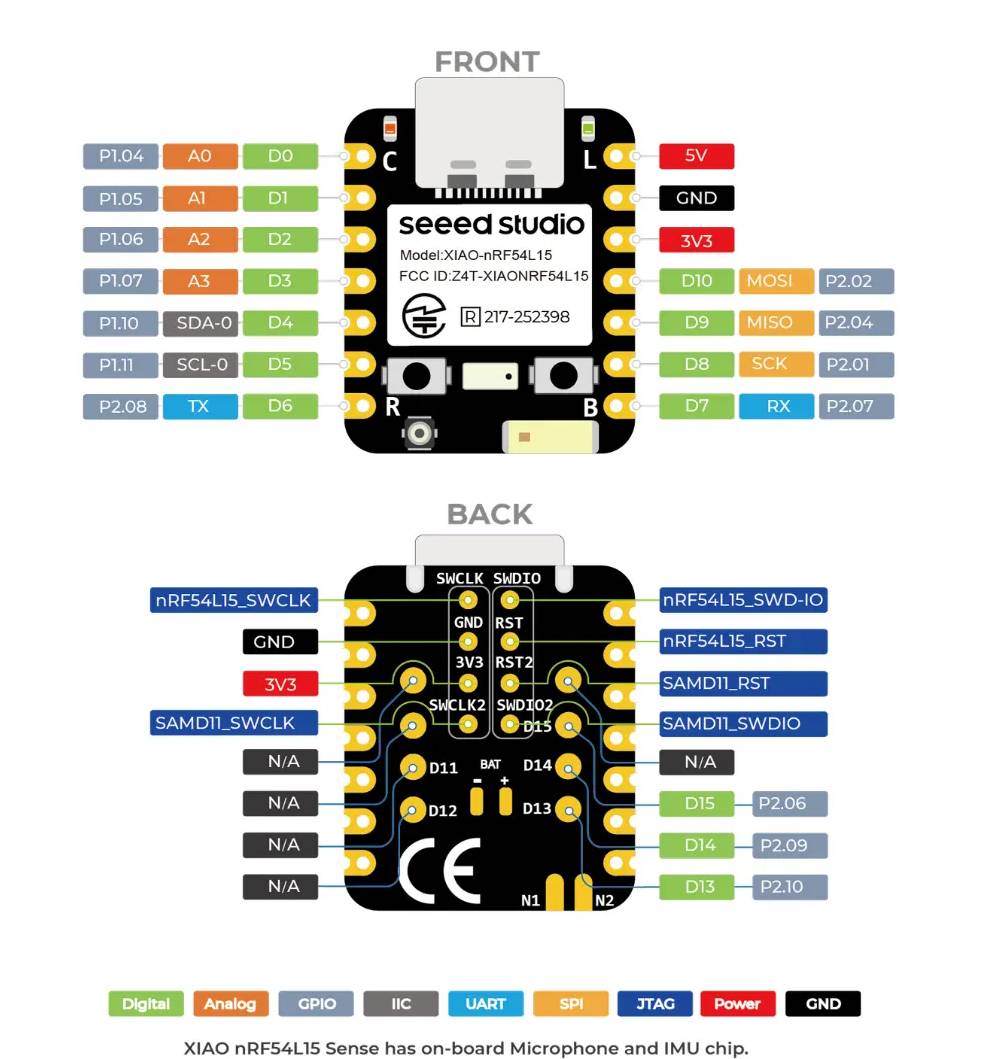

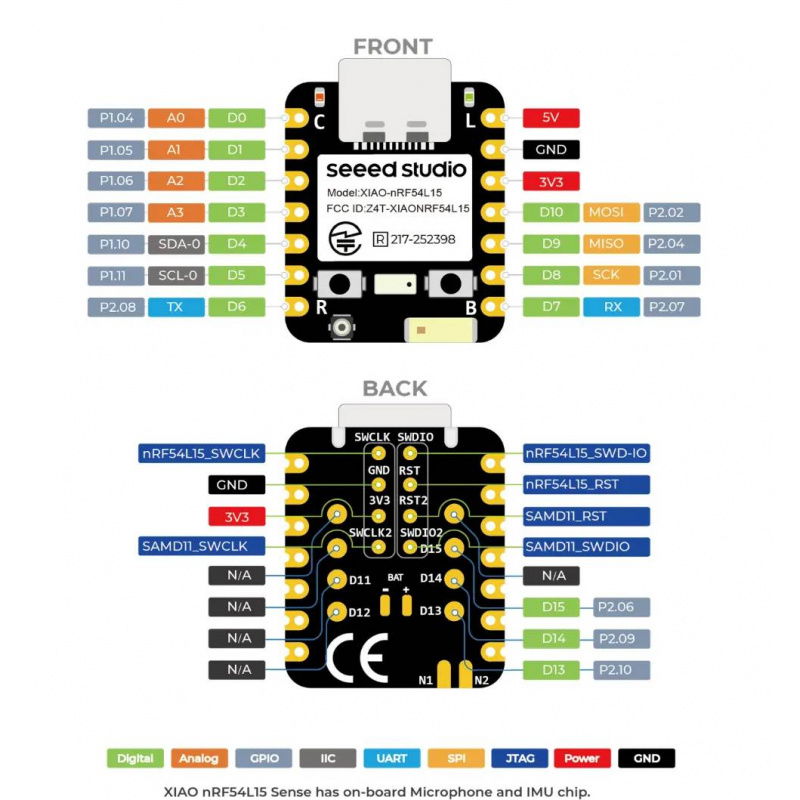

Kolíky na desce.
Deska podporuje několik bezdrátových protokolů, včetně BLE 6.0, Matter, Thread a ZigBee (IEEE 802.15.4-2020).
Programování a podpora SDK
Modul je programován pomocí nRF Connect SDK a PlatformIO s podporou Zephyr RTOS . Modul nepodporuje Arduino IDE . Ekosystém SDK od Nordic Semiconductor nabízí řadu příkladů, ovladačů a knihoven , které vám umožňují rychle vytvářet IoT řešení, včetně podpory pro BLE, Thread, ZigBee a hardwarové zabezpečení. Integrace s VS Code umožňuje pohodlnou práci ve složitém prostředí.
Rozdíly mezi Xiao nRF54L15 a verzí Sense
Verze Xiao nRF54L15 Sense byla vylepšena o dvě klíčové komponenty: digitální PDM mikrofon a 6osý IMU senzor (LSM6DS3TR-C) . To umožňuje projekty založené na analýze zvuku a detekci pohybu. Ve srovnání se standardním modelem Xiao nRF54L15 nabízí verze Sense shodný výkon, komunikační funkce a zapojení pinů , ale také rozšiřuje možnosti použití v oblastech, jako jsou nositelná elektronika, HMI a gesturální rozhraní. Obě verze jsou plně kompatibilní s nRF Connect SDK a Zephyr RTOS.
Technické specifikace Xiao nRF54L15 Sense
- Mikrokontrolér: Nordic nRF54L15
- Hlavní procesor: Arm Cortex‑M33 128 MHz
- Koprocesor: RISC‑V 128MHz FLPR
- Paměť: 256 kB RAM + 1,5 MB NVM
- Senzor: Digitální mikrofon PDM, IMU 6 stupňů volnosti (LSM6DS3TR-C)
- Rozhraní GPIO: 16 pinů
- Komunikační rozhraní: 2x I2C, 2x SPI, 1x UART
- ADC: 14bitový analogově-digitální převodník (SAADC)
- RTC: globální hodiny reálného času
- Bezdrátové připojení: Bluetooth LE 6.0 (včetně Channel Sounding), Thread (IEEE 802.15.4‑2020), ZigBee, Matter, Amazon Sidewalk, Proprietary (proprietární protokoly 2,4 GHz až 4 Mb/s), NFC
- Anténa: Vestavěná keramická anténa + konektor IPEX4 pro externí anténu
- Integrované LED diody a tlačítka: 1x uživatelská LED dioda (1 barva), 1x nabíjecí LED dioda, 1x resetovací tlačítko, 1x uživatelské tlačítko
- Napájení: USB typu C (5V) nebo externí 3,7V Li-Ion baterie (vestavěný čip PMIC podporuje nabíjení)
- Provozní teplota: -40 °C až 105 °C
- Kompatibilita SDK: Nordic nRF Connect SDK, PlatformIO (Zephyr RTOS)
- Rozměry: 21 x 17,8 mm

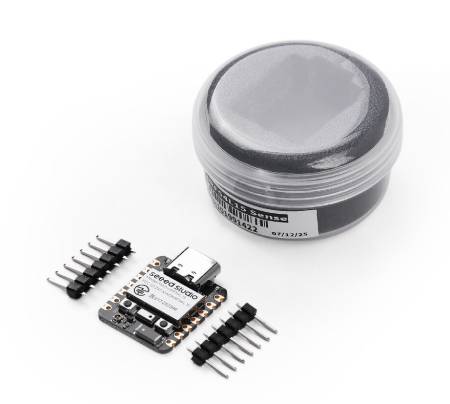

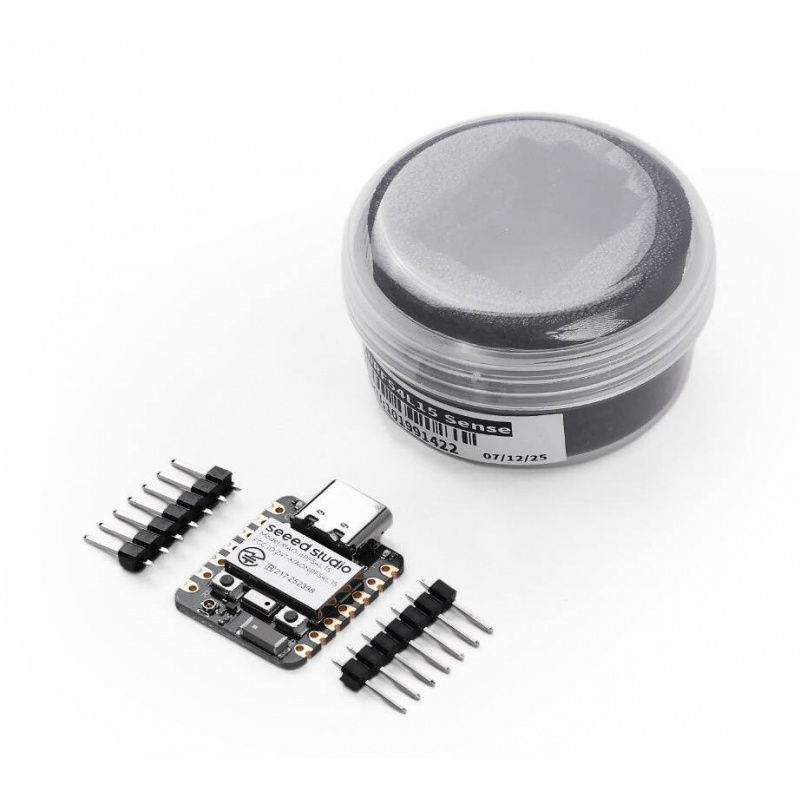

Obsah sady
- 1x Xiao nRF54L15 Sense
- 2x 7pinový proužek se zlatými kolíky (2,54 mm)
Prvky obsažené v sadě.
