Popis produktu: Xiao Logger HAT - rozšiřující modul s RTC a senzory prostředí pro Seeed Xiao - Seeedstudio 114993446
Xiao Logger HAT je kompaktní rozšiřující modul navržený speciálně pro desky Seeed Xiao. Je vybaven senzorem teploty a vlhkosti Sensirion SHT40, senzorem intenzity světla BH1750 a hodinami reálného času PCF8563 a umožňuje přesné monitorování prostředí. Navíc díky vestavěnému děliči napětí umožňuje sledovat stav baterie. Modul komunikuje přes rozhraní I2C , což usnadňuje integraci se stávajícími projekty. Díky malým rozměrům (21 x 17,8 mm) je ideální pro aplikace s omezeným prostorem , jako jsou mobilní zařízení nebo vzdálené měřicí stanice.

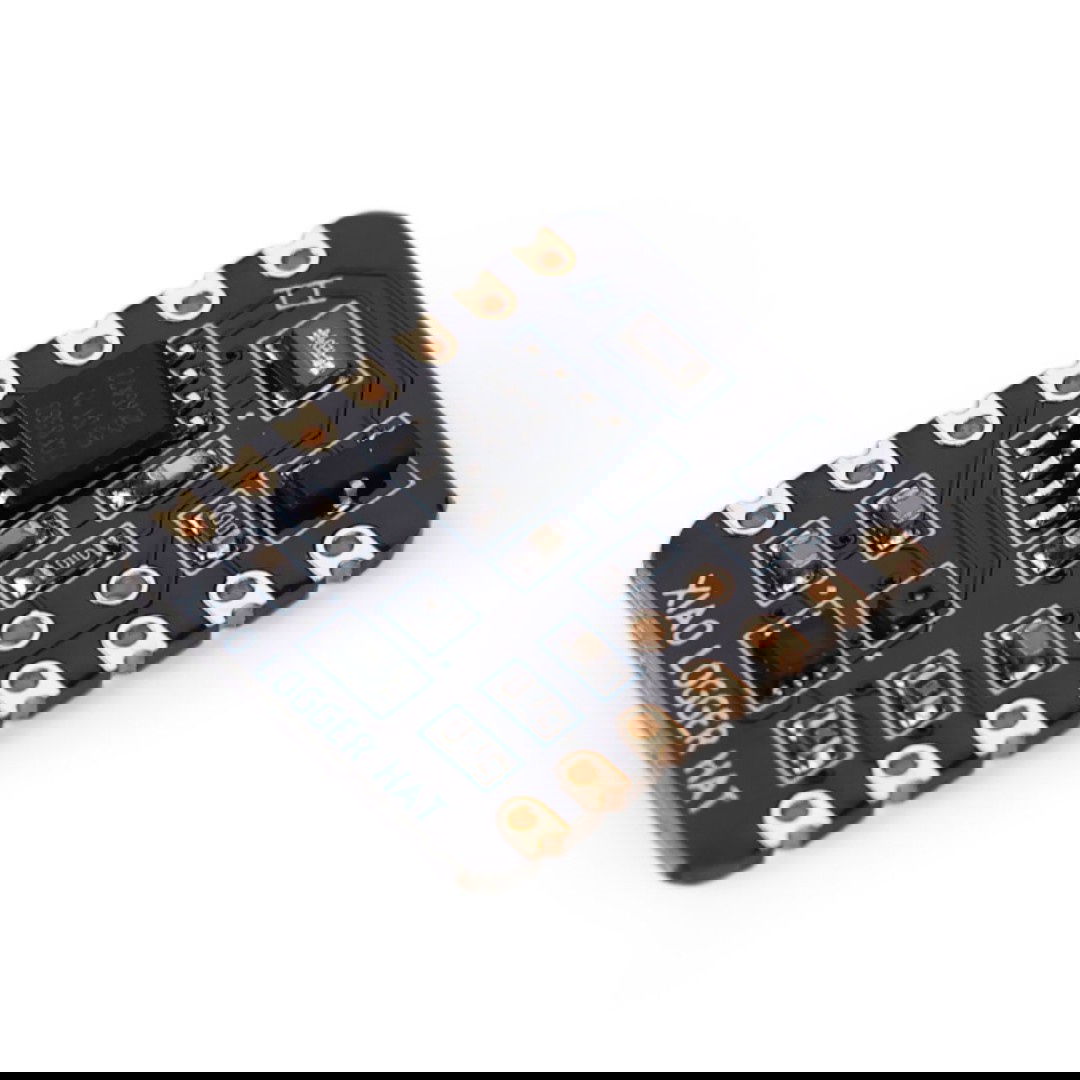

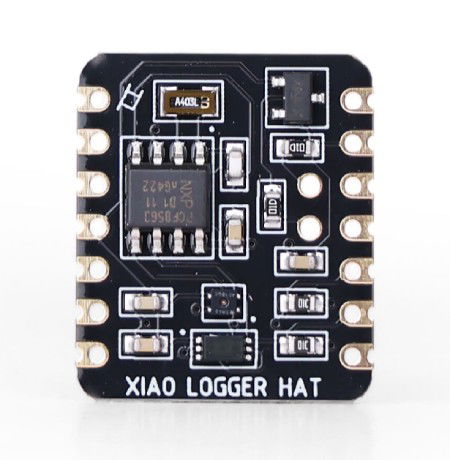

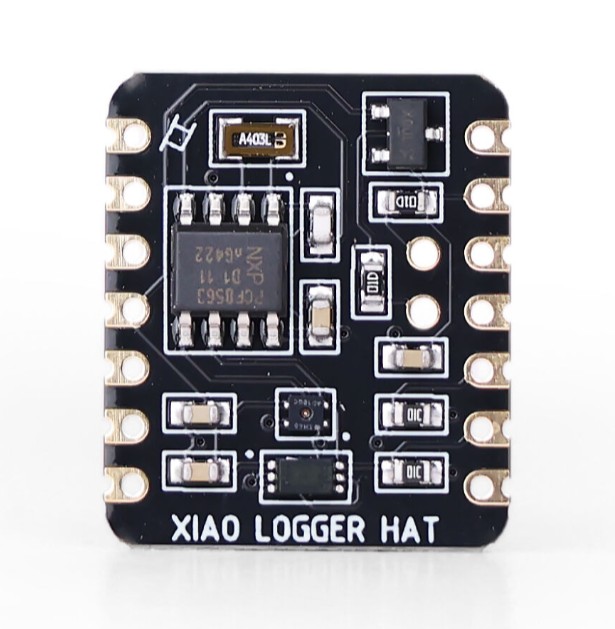

Xiao Logger HAT - rozšiřující modul s RTC a senzory prostředí pro Seeed Xiao - Seeedstudio 114993446.
Modul obsahuje senzor teploty a vlhkosti, senzor okolního světla a hodiny reálného času.
Hlavní vlastnosti modulu
- RTC PCF8563 : hodiny reálného času s programovatelným buzením a minimální spotřebou proudu
- Snímač teploty a vlhkosti SHT40 : vysoká přesnost (±0,2 °C / ±1,8 % relativní vlhkosti)
- Světelný senzor BH1750 : měření intenzity okolního světla
- Podpora napájení z baterie : monitorování napětí baterie pomocí vestavěného děliče napětí
- Energetická účinnost : spotřeba proudu v režimu spánku < 1 µA, možnost deaktivace senzorů přes GPIO
- Komunikace I2C : snadné připojení a integrace s knihovnami Arduino IDE / MicroPython
- Plná otevřenost hardwaru : přístup ke schématům, souborům s deskami plošných spojů a softwaru na GitHubu

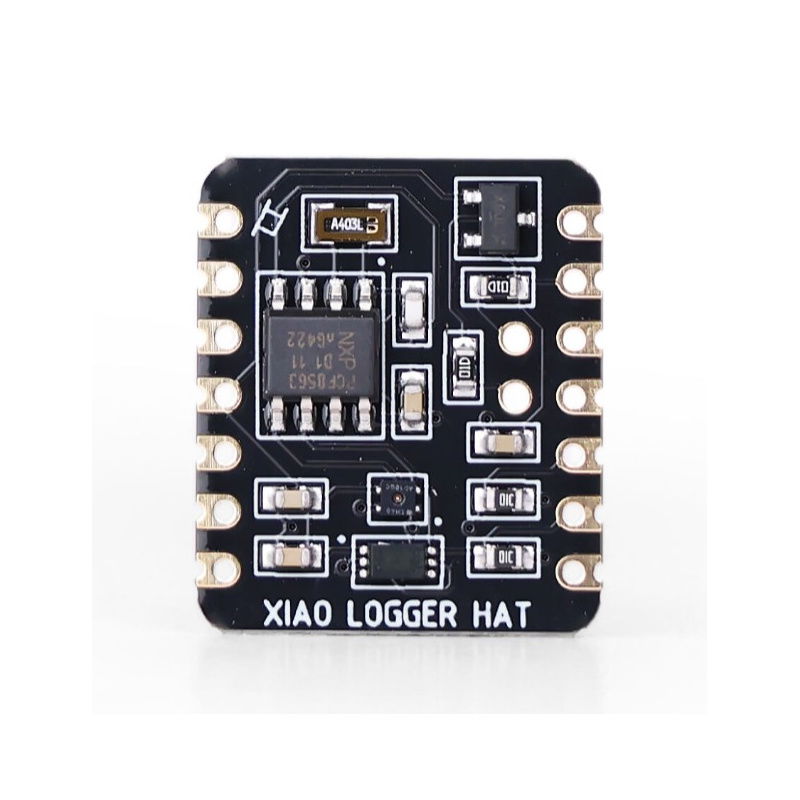

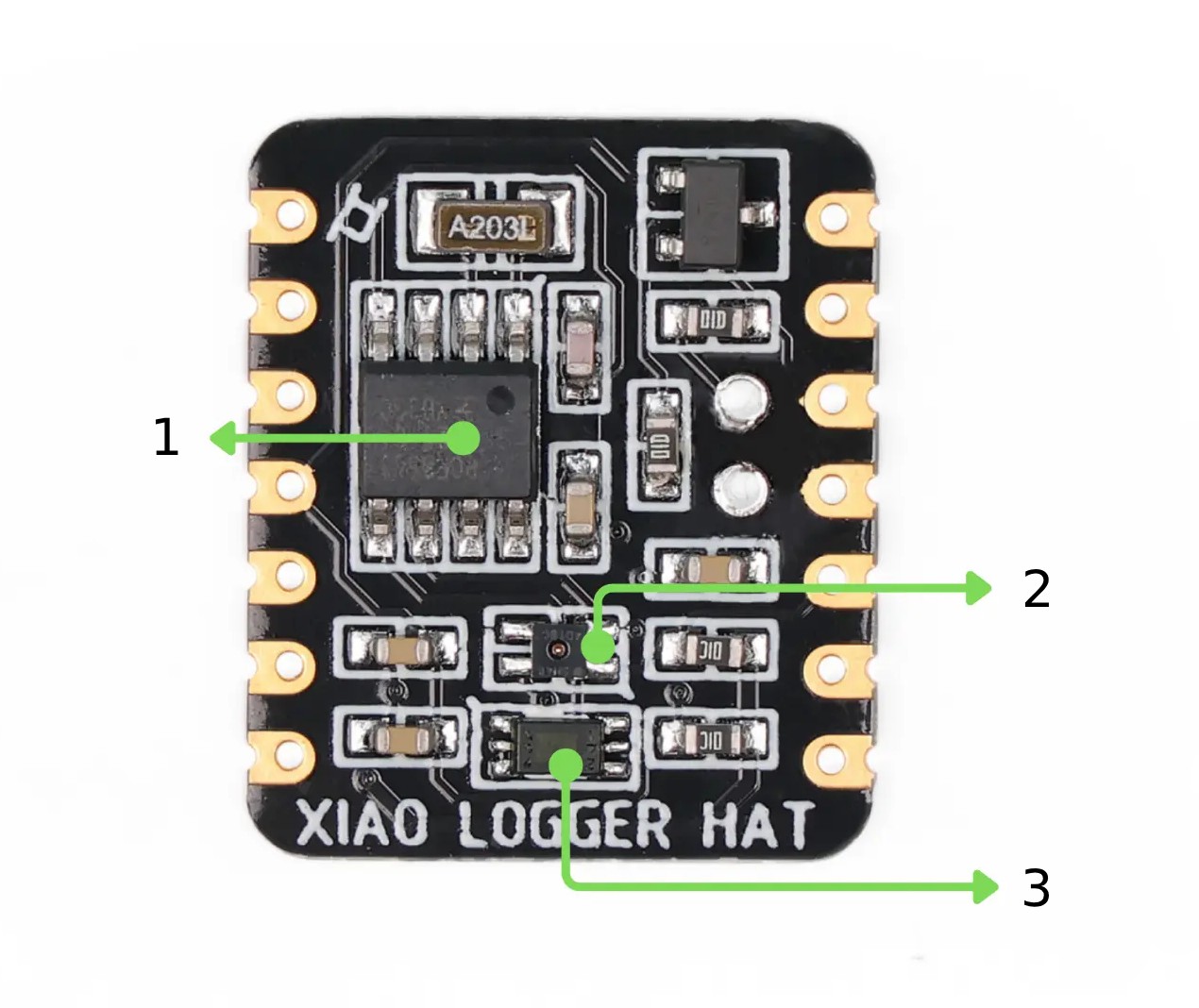

Uspořádání součástek na desce
Deska Xiao Logger HAT obsahuje:
- PCF8563 : Čip RTC pro přesné měření času
- SHT40 : Digitální senzor teploty a vlhkosti
- BH1750 : Digitální senzor okolního světla
Navíc:
- Dělič napětí : umožňuje odečítat napětí baterie přes pin ADC
- Krystalový oscilátor : zajišťuje přesnost RTC
- Zásuvkové konektory : pro montáž přímo na desky Seeed Xiao

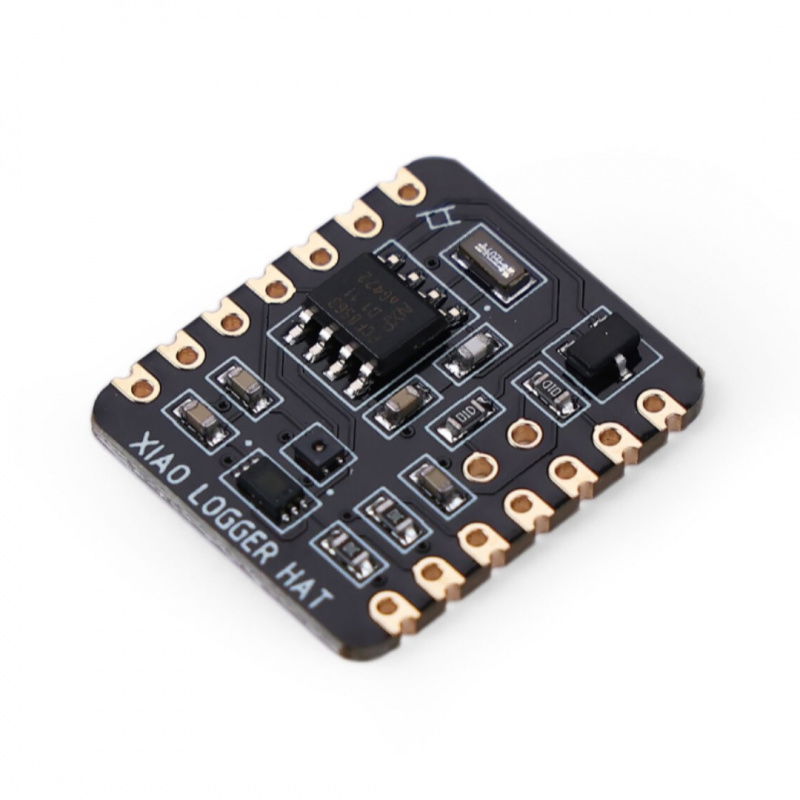

Uspořádání součástek na desce.

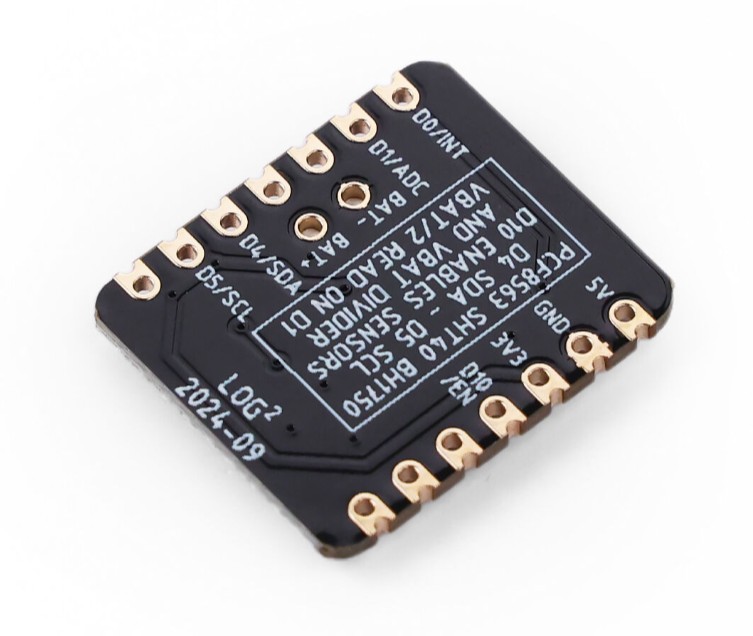

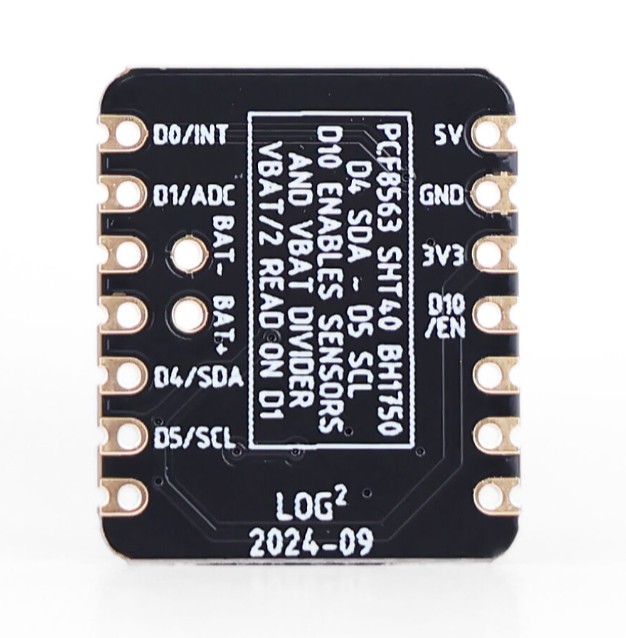

Tabule má jasné popisy pro usnadnění práce.

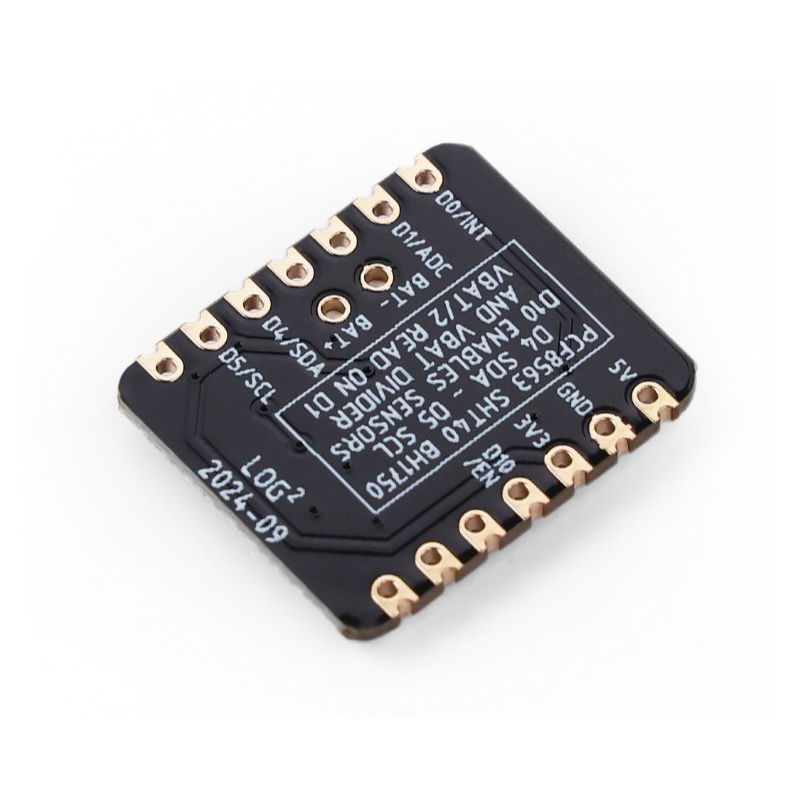

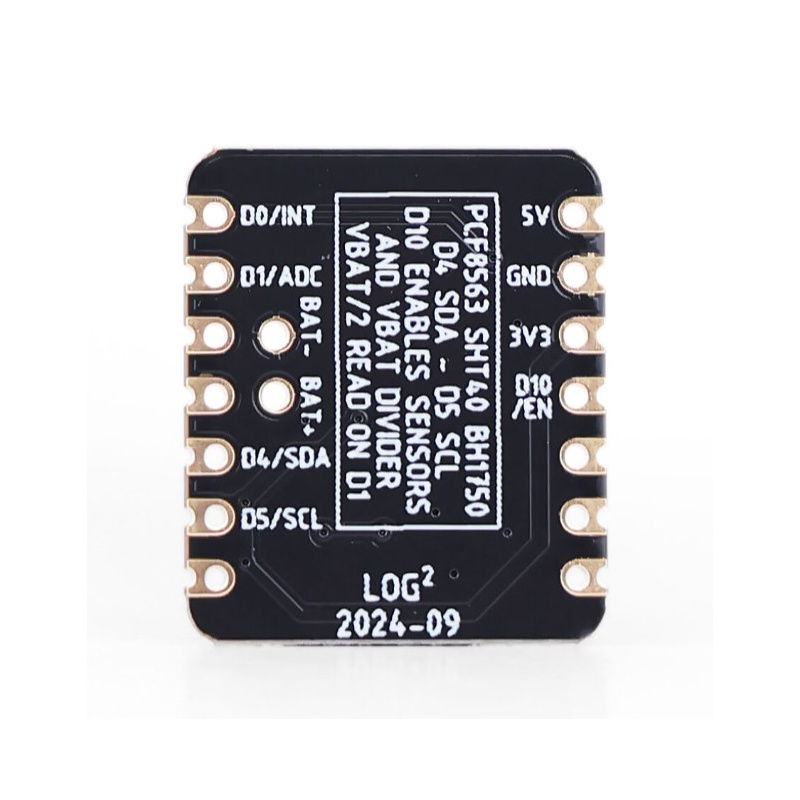

Připojení a kompatibilita
Modul spolupracuje s mnoha deskami Seeed Xiao přes sběrnici I2C. Výchozí piny jsou D4 (SDA) a D5 (SCL) . Mezi další řádky patří:
- EN - napájení senzorů (např. GPIO D10)
- BAT - údaj o napětí baterie (např. A3)
- INT - probuzení z režimu spánku pomocí RTC
Modul je plně kompatibilní s: Xiao ESP32-C3 / ESP32-S3 / ESP32-C6 / nRF52840 (Sense) / RP2350 / RA4M1 / MG24 (s dodatečným zapojením). Omezená kompatibilita s Xiao SAMD21 a RP2040 (nepodporuje monitorování baterie).
Praktické aplikace
Modul bude užitečný v řadě aplikací IoT, jako jsou meteorologické stanice, záznamníky dat o životním prostředí, mobilní zařízení, systémy domácí automatizace a vzdělávací projekty . Díky svým malým rozměrům se perfektně vejde do skříní s omezeným prostorem.
Technická specifikace Xiao Logger HAT
- Komunikace: I2C
- Rozsah napájecího napětí: 2,4 V až 3,6 V
- Aktivní spotřeba proudu: ~ 500 µA
- Spotřeba proudu v režimu spánku: ~ 0,25 µA
- Snímač teploty a vlhkosti: SHT40
- Snímač intenzity světla: BH1750
- Pravý časový limit: PCF8563
- Odečet napětí baterie: přes dělič napětí
- Doba čtení SHT40: ~2 ms
- Doba čtení BH1750: ~120 ms
- Provozní teplotní rozsah: -40 °C až 85 °C
- Rozměry: 21 mm x 17,8 mm

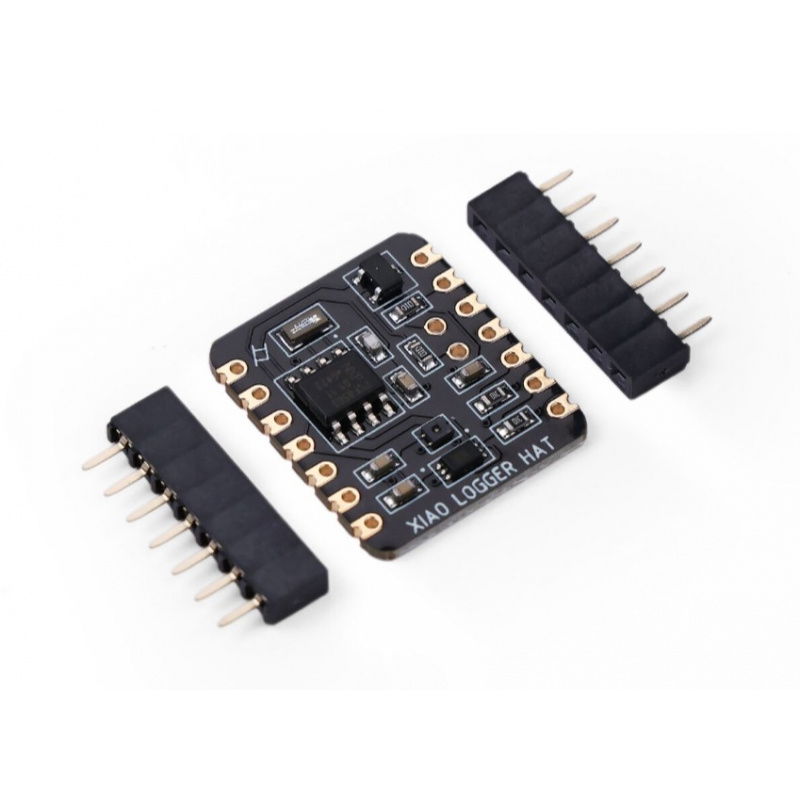

Obsah sady
- 1x HAT modul Xiao Logger
- 2x 7pinový konektor se samicími piny (Goldpin)

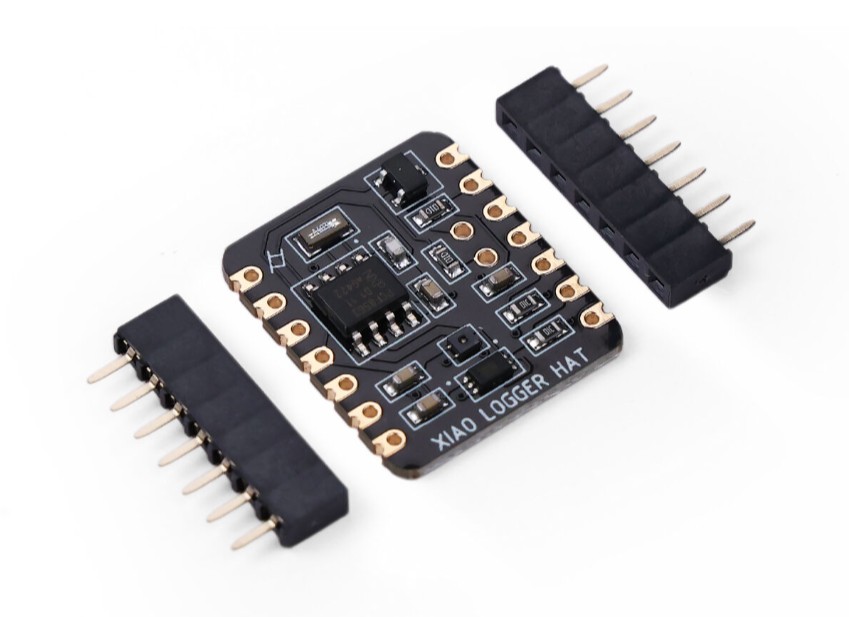

Položky obsažené v sadě.
