Popis produktu: Multi-GNSS polohovací modul pro Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021
Modul GNSS L76K vytvořený pro řadu Seeed Xiao nabízí vícesystémové určování polohy s podporou GPS, BeiDou, GLONASS a QZSS . Vybavený keramickou aktivní anténou , nízkošumovým zesilovačem (LNA) a SAW filtrem, poskytuje vynikající citlivost -162 dBm a rychlé získávání polohy (5,5 s AGNSS). Díky rozhraní UART s podporou protokolu NMEA 0183 je modul snadno integrovatelný s deskami Xiao. Spotřeba energie je pouze 41 mA v režimu sledování a 360 µA v pohotovostním režimu. Modul je kompaktní ( 18 x 21 mm ) a má 1PPS LED indikátor pro synchronizační signál. Je to perfektní řešení pro GPS sledování, logistiku a projekty IoT.
Výrobce připravil podrobnou uživatelskou příručku a návod pro připojení L76K a Xiao GNSS modulu k Ubidots – podívejte se!
Multi-GNSS polohovací modul pro Seeed Xiao - L76K - GPS, BeiDou, GLONASS, QZSS - Seeedstudio 109100021.

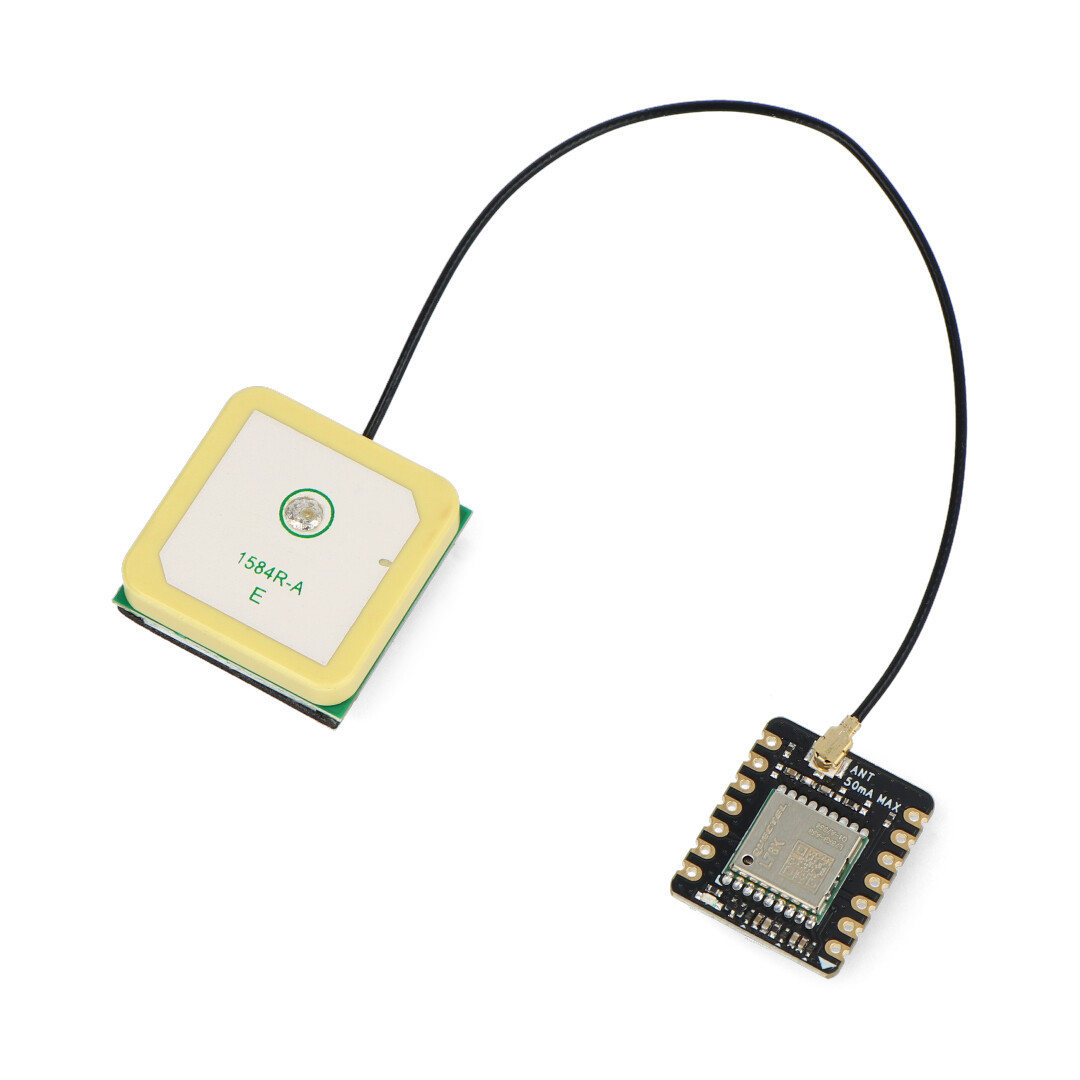

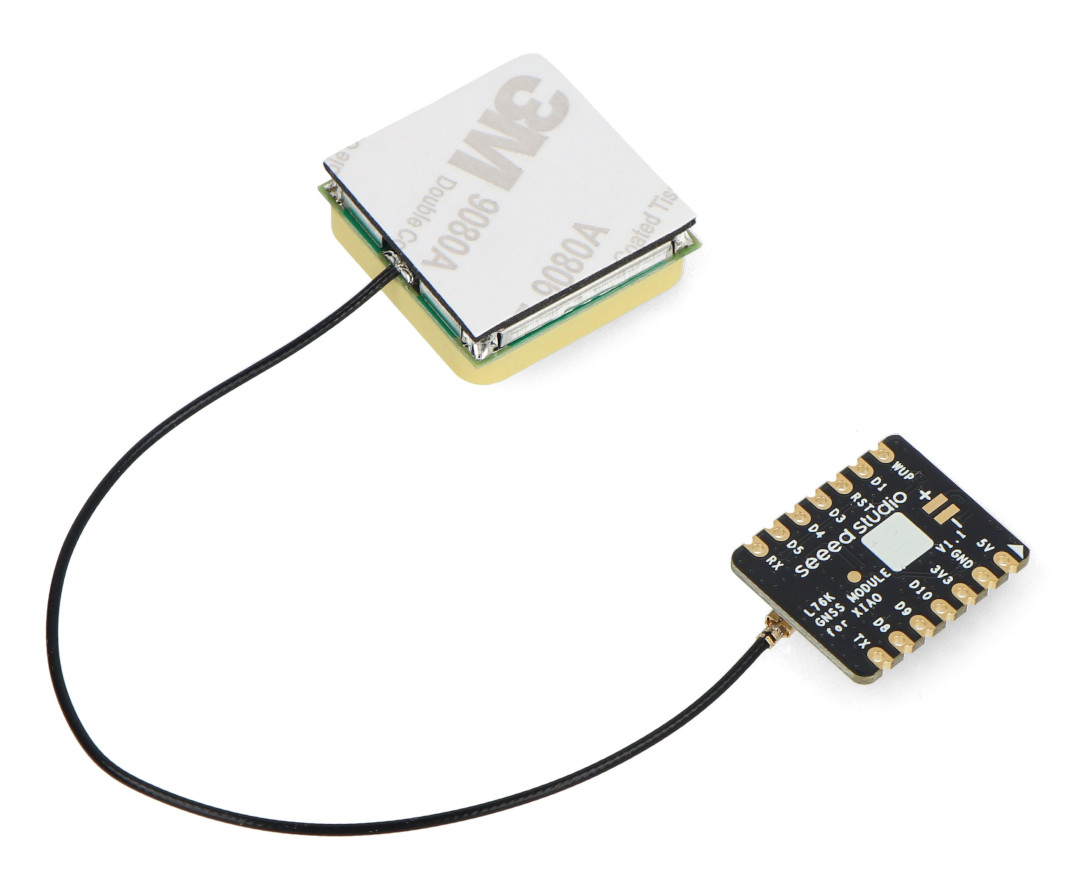

Multi-GNSS systém založený na Quectel L76K podporuje GPS, BeiDou, GLONASS a QZSS.
Hlavní vlastnosti modulu GNSS L76K
- Multi-GNSS : Podpora GPS, BeiDou, GLONASS a QZSS pro přesnější určení polohy
- Vysoká citlivost : -162 dBm při sledování a rychlý čas na pozici (5,5 s AGNSS)
- Aktivní keramická anténa : poskytuje lepší příjem signálu než tradiční antény
- Nízká spotřeba energie : 41 mA v aktivním režimu a pouze 360 µA v pohotovostním režimu
- Rozhraní UART : rychlost až 115200 bps, podpora protokolu NMEA 0183
- Kompaktní velikost : rozměry 18 x 21 mm kompatibilní s deskami řady Xiao pro snadnou instalaci v malých projektech
- 1PPS LED : indikátor úspěšného získání polohy GNSS
Funkce AGNSS v modulu GNSS L76K
GNSS modul L76K podporuje funkci AGNSS (Assisted GNSS) , která výrazně urychluje proces určování polohy, zejména v obtížných podmínkách příjmu satelitního signálu. Díky podpoře AGNSS se čas TTFF (Time To First Fix) zkrátí na pouhé 2 sekundy při horkém startu a 5,5 sekundy při studeném startu . Tato funkce využívá pomocná data přenášená z externích zdrojů, což vám umožňuje rychleji najít a lokalizovat GNSS satelity. V kombinaci s vestavěným nízkošumovým zesilovačem (LNA) a SAW filtrem zvyšuje AGNSS přesnost polohování a provozní spolehlivost modulu v různých aplikacích, jako jsou navigační systémy nebo aplikace IoT.

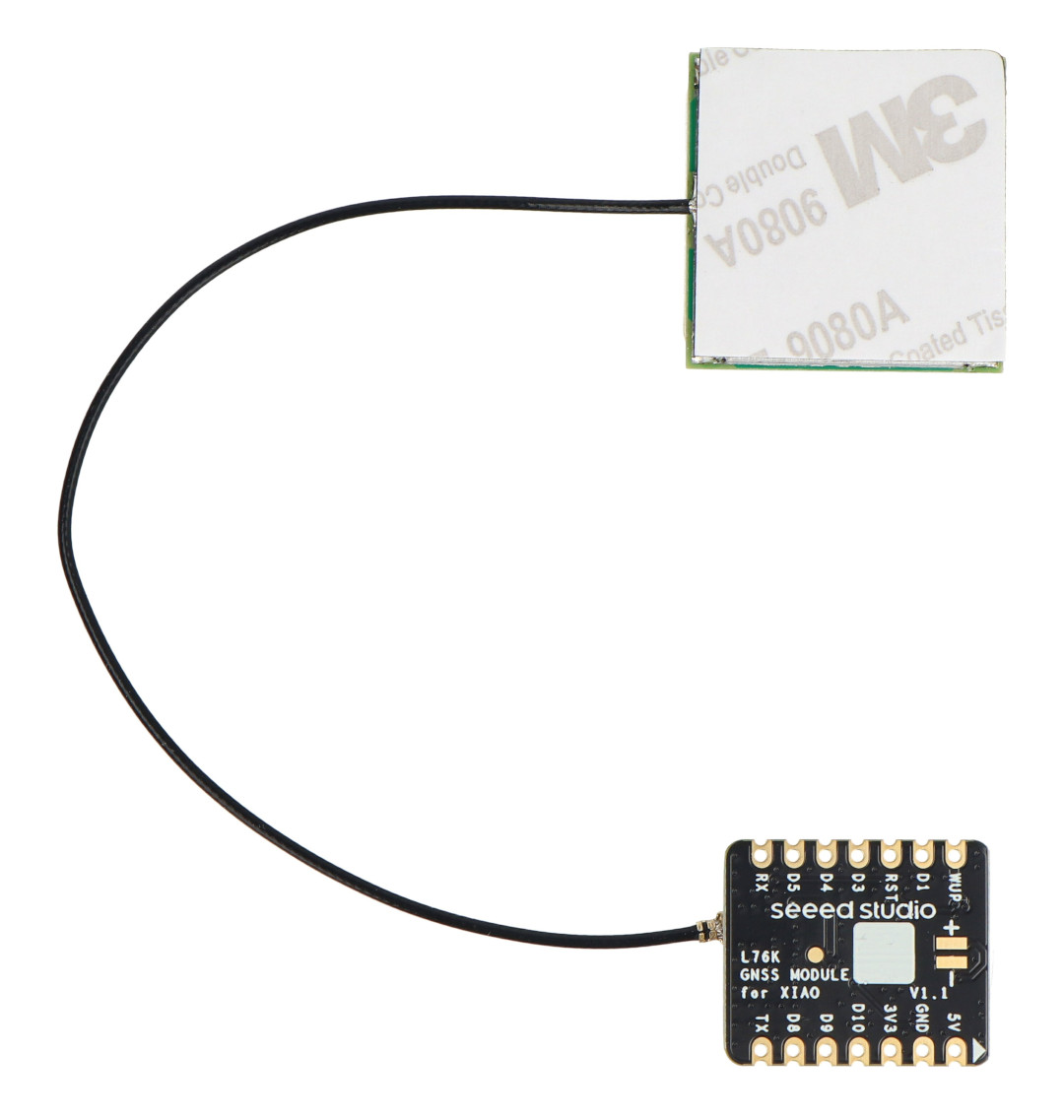

Modul má vestavěný nízkošumový zesilovač a filtr akustických vln.

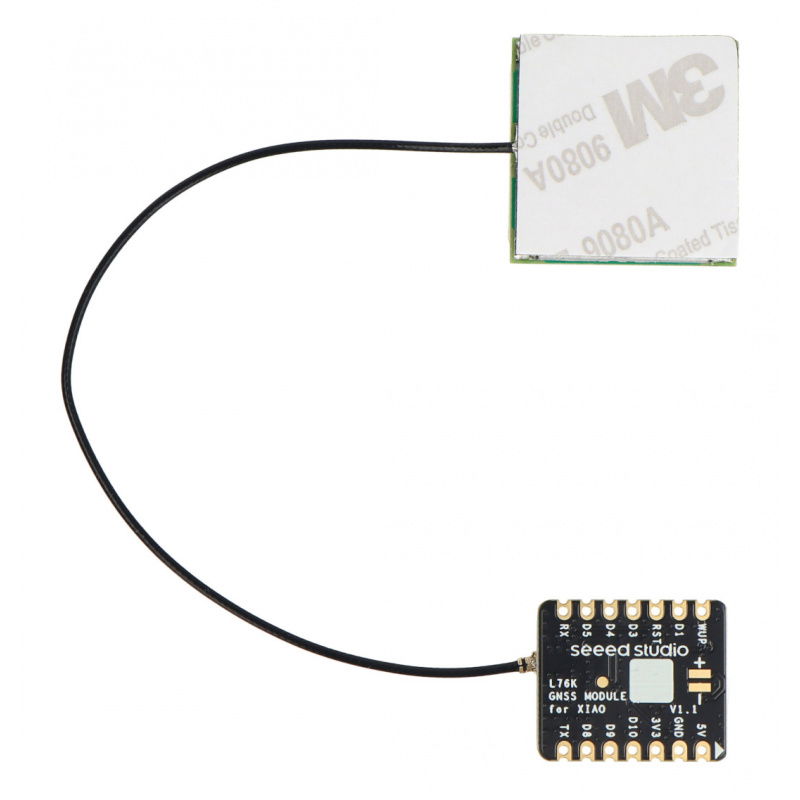

Modul je vybaven zelenou LED, která poskytuje vizuální potvrzení výstupního signálu 1PPS.
Spojení s Ubidots

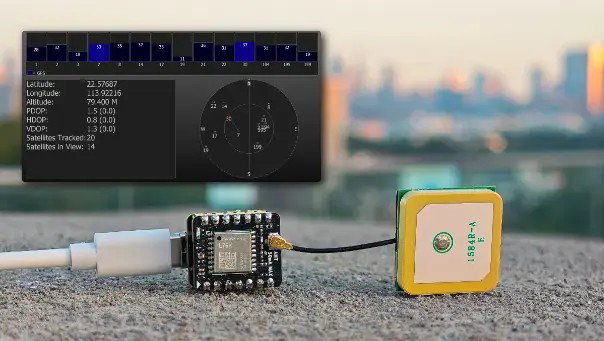

Připojením modulu L76K GNSS Module s deskou Seeed Studio Xiao můžete odesílat data o poloze (zeměpisnou šířku a délku) na platformu IoT Ubidots . Platforma umožňuje vizualizaci cesty na mapě v reálném čase, spojující následné lokační body. Toto řešení je ideální pro aplikace pro sledování objektů, monitorování dopravy a systémy IoT založené na poloze.
Modulové aplikace
- GPS navigace v projektech IoT
- GPS sledovací moduly pro logistiku a řízení dopravy
- Projekty chytrých měst s monitorováním polohy
- Robotika a autonomní vozidla
- Lokalizační systémy pro správu zdrojů
Pozor!
Věnujte zvláštní pozornost směru instalace modulu. Nesmí být připojen obráceně, protože by mohlo dojít k poškození modulu i desky Xiao.
Technické specifikace modulu GNSS L76K
- Podporovaná pásma GNSS: GPS L1 C/A (1575,42 MHz), GLONASS L1 (1602 MHz), BeiDou B1 (1561,098 MHz)
- GNSS kanály: 32 sledovacích kanálů / 72 akvizičních kanálů
- Čas pro získání pozice (TTFF): 5,5 s AGNSS (studený start), 2 s (horký start)
- Citlivost: sledování: -162 dBm, re-akvizice: -160 dBm
- Přesnost: poloha: 2 m CEP, rychlost: 0,1 m/s, čas: 30 ns
- Rozhraní UART: od 9600 bps do 115200 bps, NMEA 0183
- Spotřeba proudu: 41 mA (aktivní), 360 µA (pohotovostní režim)
- Anténa: aktivní, keramická, konektor U.FL, délka kabelu 10 cm
- Kompatibilita: Seeed Xiao (SAMD21, RP2040, ESP32C3, ESP32S3, nRF52840
- Rozměry: 18 x 21 mm
Nastavte obsah
- 1x L76K GNSS modul
- 1x Aktivní GNSS anténa s iPex konektorem
- 2x 7pinové 2,54mm samice

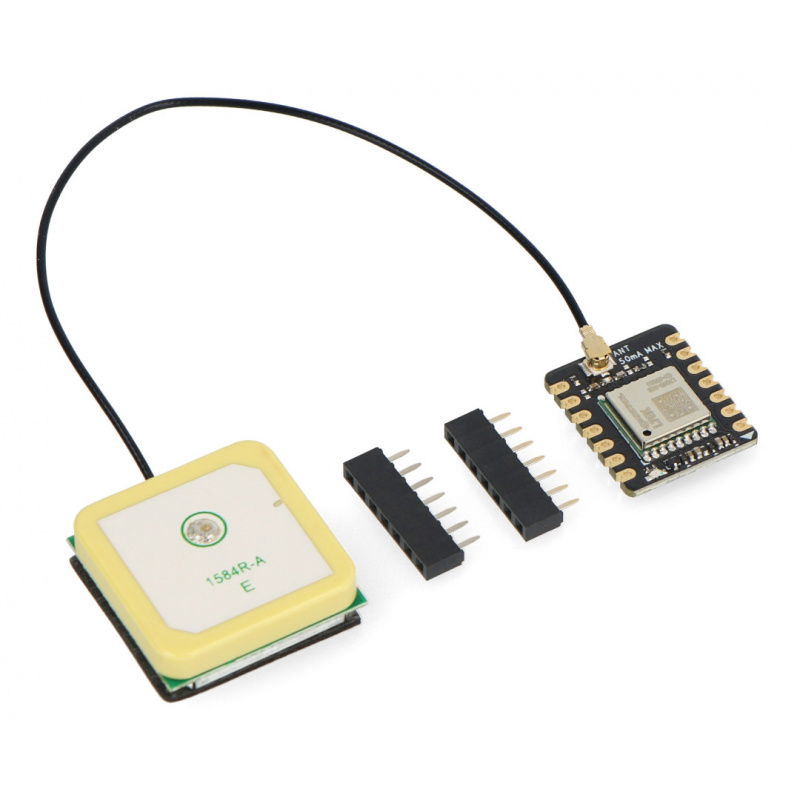

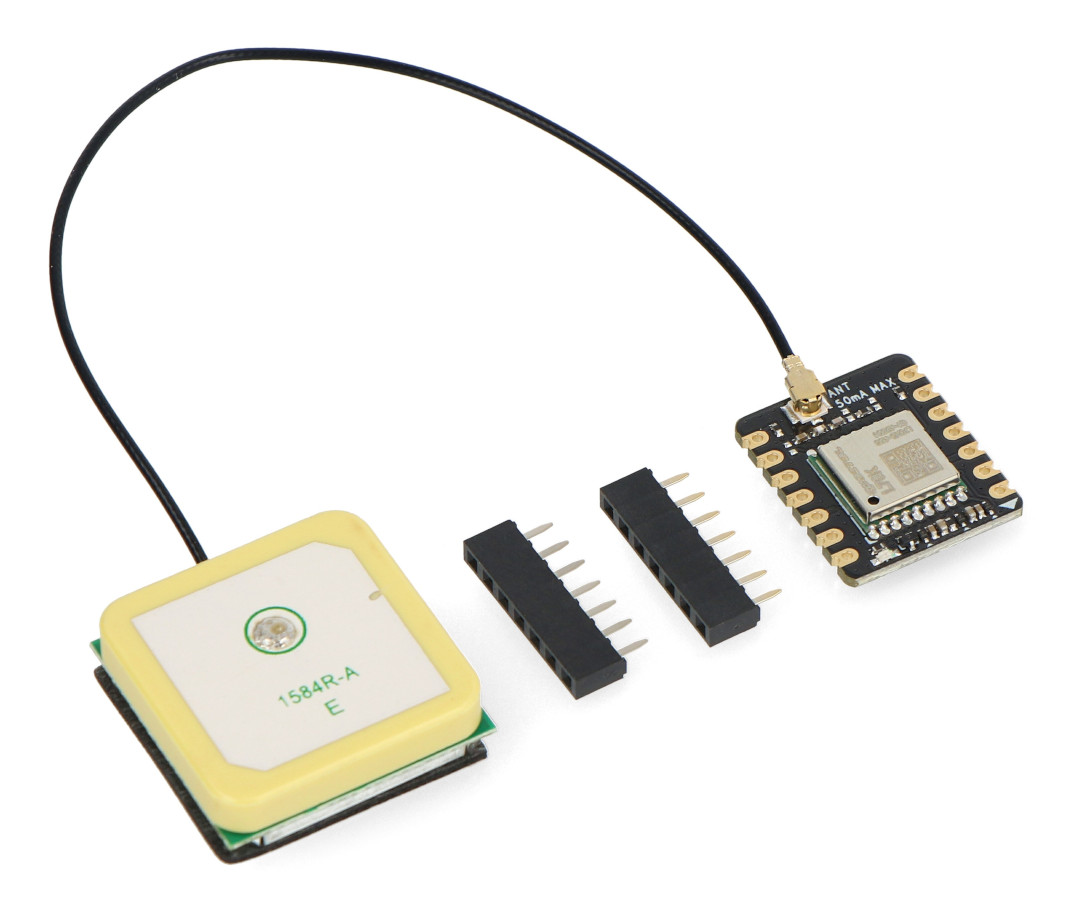

Prvky obsažené v sadě.
