Pro správnou funkci modulu je nutná externí anténa s konektorem U.FL, která není součástí sady a je nutné ji zakoupit samostatně.

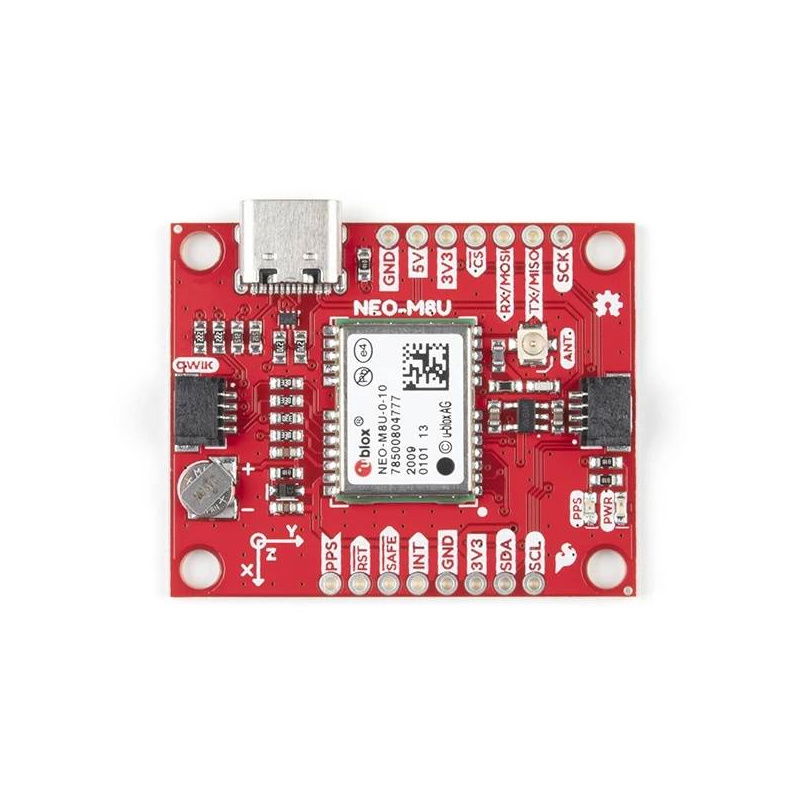

Popis produktu: GPS modul NEO-M8U - Správné měření - Qwiic - SparkFun GPS‑16329
GPS modul u-blox NEO-M8U se 72kanálovým GNSS přijímačem využívá technologii Untethered Dead Reckoning (UDR) , která umožňuje nepřetržité určování polohy i v případě úplné ztráty signálu GNSS – například v krátkých tunelech nebo podzemních garážích. Přijímač poskytuje přesnost určování polohy přibližně 2,5 metru , podporuje simultánní příjem dat ze tří konstelací GNSS (GPS, GLONASS, Galileo, BeiDou) a nabízí frekvenci aktualizace až 30 Hz . Integrovaný akcelerometr a gyroskop umožňují přesné sledování pohybu v reálném čase. Deska je vybavena rozhraními I2C (Qwiic), UART a SPI (po aktivaci propojky) a konfigurace je možná přes port USB typu C pomocí softwaru u-center. SparkFun navíc poskytuje knihovnu Arduino pro snadnou integraci s mikrokontroléry. Pro provoz je vyžadována externí GNSS anténa se paticí U.FL , která není součástí sady a musí být zakoupena samostatně.
Výrobce připravil podrobnou uživatelskou příručku , která vám pomůže začít s modulem. Podívejte se na ni!

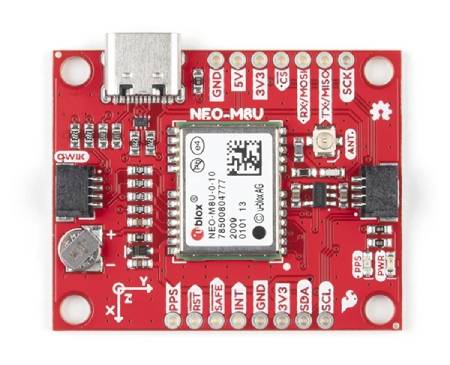

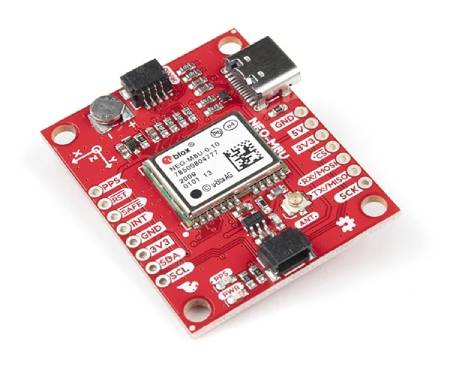

GPS modul NEO-M8U - Odpočet vzdálenosti - Qwiic - SparkFun GPS‑16329.
NEO-M8U využívá technologii Untethered Dead Reckoning (UDR), která zajišťuje vysoce přesné a nepřetržité určování polohy.
Hlavní vlastnosti modulu
- Navigace s přesným odhadem trasy : Přesné sledování trasy bez nutnosti připojení k vozidlu
- Podpora pro více systémů GNSS : GPS, GLONASS, Galileo a BeiDou
- Aktualizace polohy až 30 Hz : plynulé údaje o poloze
- Konektory Qwiic a rozhraní I2C : připojení k systému bez nutnosti pájení
- Baterie RTC : rychlé získání polohy (horký start ~1,5 s)
Praktické aplikace
- Navigační systémy pro vozidla : stabilní umístění v městském prostředí a tunelech
- Mobilní roboti a autonomní vozidla : přesné určování polohy bez GPS
- Drony a vzdálené systémy : kontinuita navigačních dat bez ohledu na prostředí
Piny modulu a napájecí napětí

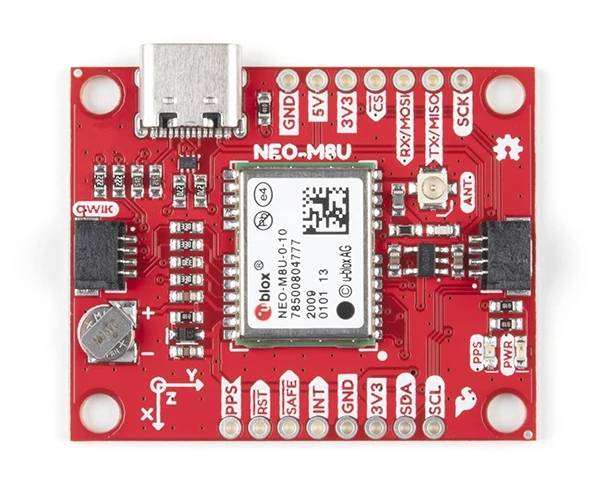

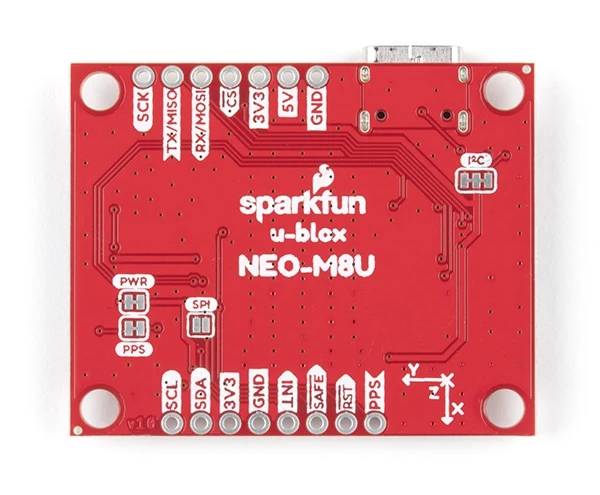

Modul je napájen napětím 3,3 V a nabízí širokou škálu pinů: konektor U.FL pro připojení antény, dva konektory Qwiic , rozhraní I2C, SPI a UART a funkční piny: PPS, RESET, SAFEBOOT a INT. Deska také obsahuje LED diody pro indikaci napájení a doby pulzu (PPS) a konfigurační propojky pro úpravu funkcí rozhraní. Vestavěný senzor IMU (akcelerometr a gyroskop) poskytuje další data o pohybu a orientaci.
Programování a konfigurace GPS modulu
Modul lze programovat pomocí Arduino IDE a oficiální knihovny SparkFun u-blox GNSS . Provozní parametry můžete také konfigurovat pomocí protokolu UBX nebo pomocí nástroje u-blox u-center . Mezi konfigurovatelné funkce patří obnovovací frekvence, geofencing, režim úspory energie, detekce spoofingu a další.
Deska má vestavěnou baterii, která napájí hodiny reálného času (RTC).

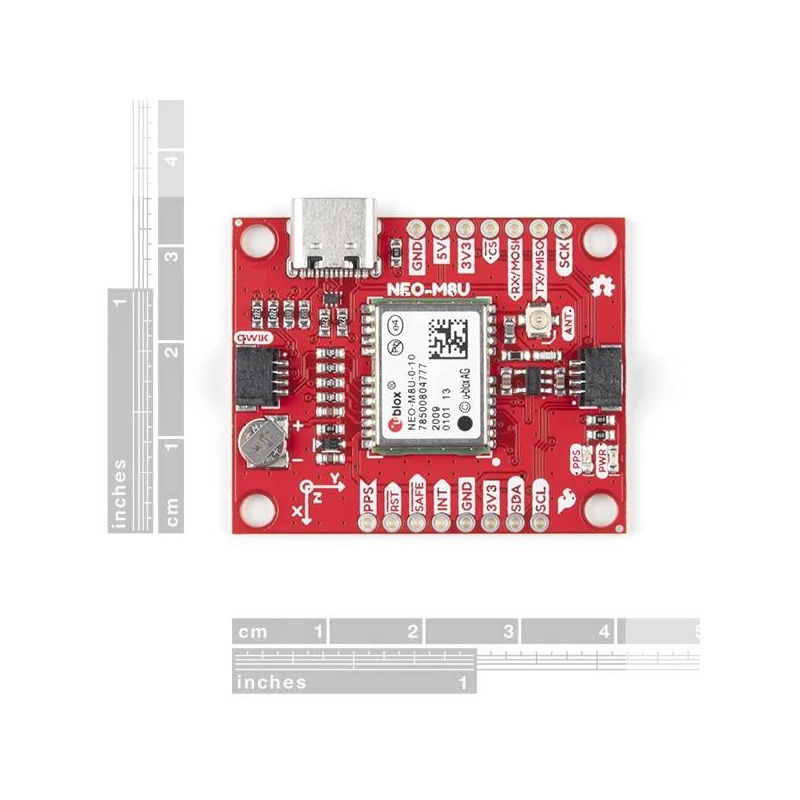

Kompaktní rozměry se osvědčí v mnoha projektech.
Technické specifikace GPS modulu NEO-M8U
- GNSS systém: u-blox NEO-M8U, 72 kanálů
- Podporované systémy: GPS, GLONASS, Galileo, BeiDou
- Technologie: UDR (Untethered Dead Reckoning)
- Přesnost polohy: od 2,5 m
- Přesnost polohy SBAS: až 1,5 m
- Přesnost rychlosti: 0,5 m/s
- Přesnost směru: 1°
- Maximální rychlost sledování: 500 m/s
- Maximální zrychlení (G): ≤ 4 G
- Maximální provozní nadmořská výška: až 50 000 m
- Obnovovací frekvence polohy: až 30 Hz
- Napájecí napětí: 3,3 V
- Spotřeba proudu: přibližně 29 mA
- Doba pro získání polohy: studený start ~26 s, teplý start ~1,5 s
- Komunikační rozhraní: I2C, UART, SPI
- Protokoly: NMEA, UBX, RTCM
- Konektory: U.FL, Qwiic
- Vestavěné senzory: akcelerometr a gyroskop (IMU)

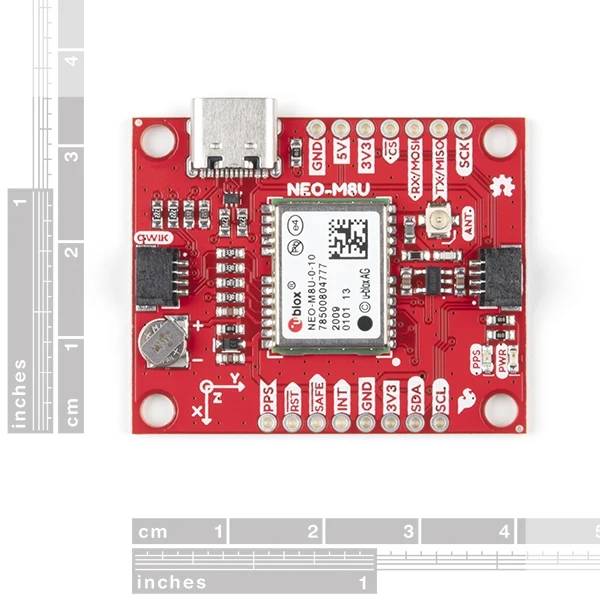

- Rozměry: 33 x 41 mm
Obsah sady
- 1x GPS modul NEO-M8U
