Popis produktu: Klávesnice Tab5 - 70klávesová fyzická klávesnice pro Tab5 - STM32F030C8T6 - M5Stack A164
Klávesnice M5Stack Tab5 je vstupní rozšíření určené pro zařízení Tab5 , které umožňuje pohodlné ovládání pomocí fyzických kláves . Klávesnice využívá rozložení 14 x 5 a podporuje více současných stisků kláves, což ji činí ideální pro zadávání textu, správu příkazů a terminálové aplikace. Modul je napájen mikrokontrolérem STM32F030C8T6 , který skenuje matici klávesnice a komunikuje s hostitelským zařízením. Vestavěný software podporuje tři provozní režimy : Normální, HID a Znakový, což umožňuje přizpůsobit provoz klávesnice různým scénářům. Modul komunikuje s Tab5 přes rozhraní I2C a nezávislá linka přerušení INT zajišťuje hlášení událostí s nízkou latencí. Pro plnobarevnou indikaci stavu lze použít dvě RGB LED diody WS2812E.

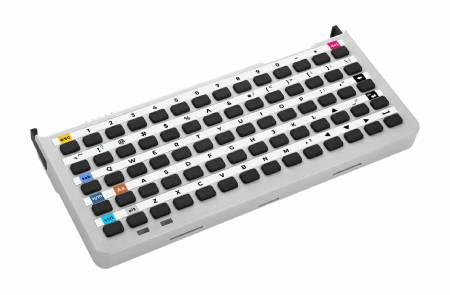

Klávesnice Tab5 - 70klávesová fyzická klávesnice pro Tab5 - STM32F030C8T6 - M5Stack A164.

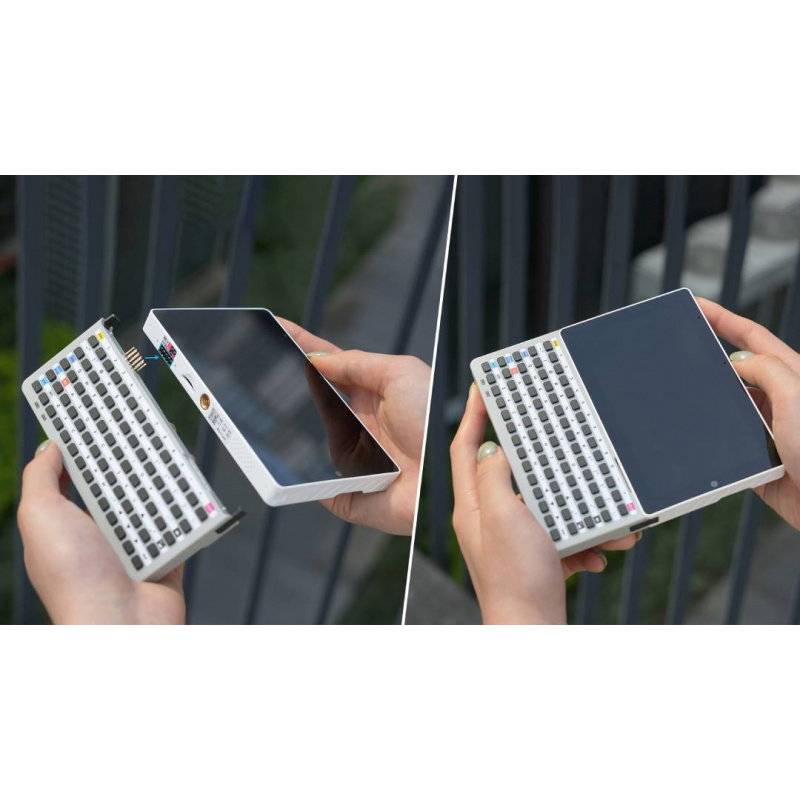

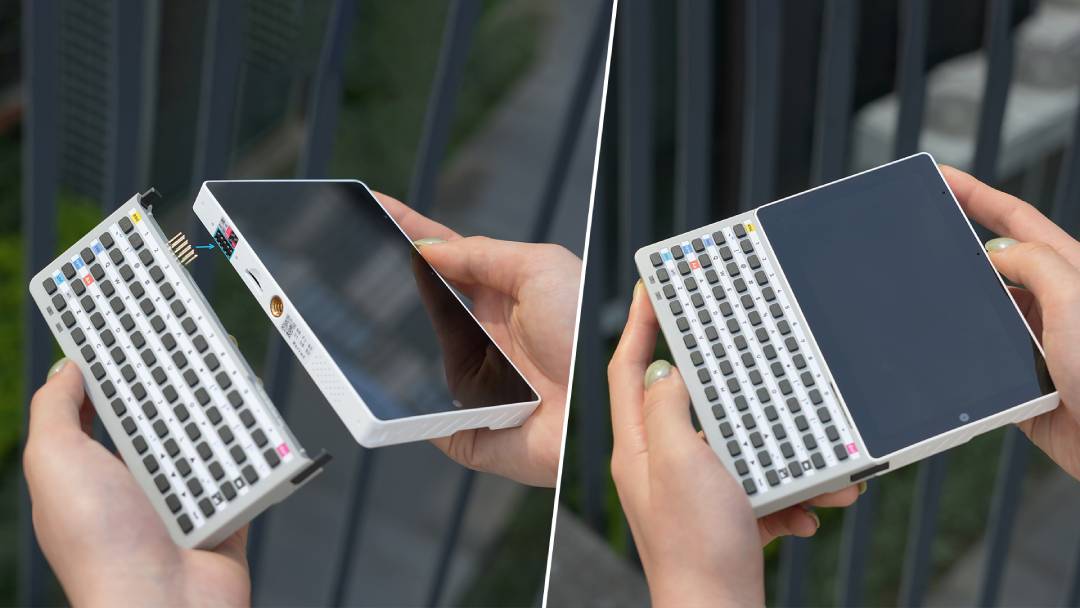

Přímé připojení k Ext.Portu1 zajišťuje snadnou instalaci typu „plug and play“.
Hlavní vlastnosti klávesnice
- Navrženo pro Tab5 : Přímé připojení k Ext.Portu1 pro snadnou instalaci typu plug-and-play
- Mikrokontrolér STM32F030C8T6 : zodpovědný za ovládání klávesnice, komunikaci a rychlé hlášení událostí

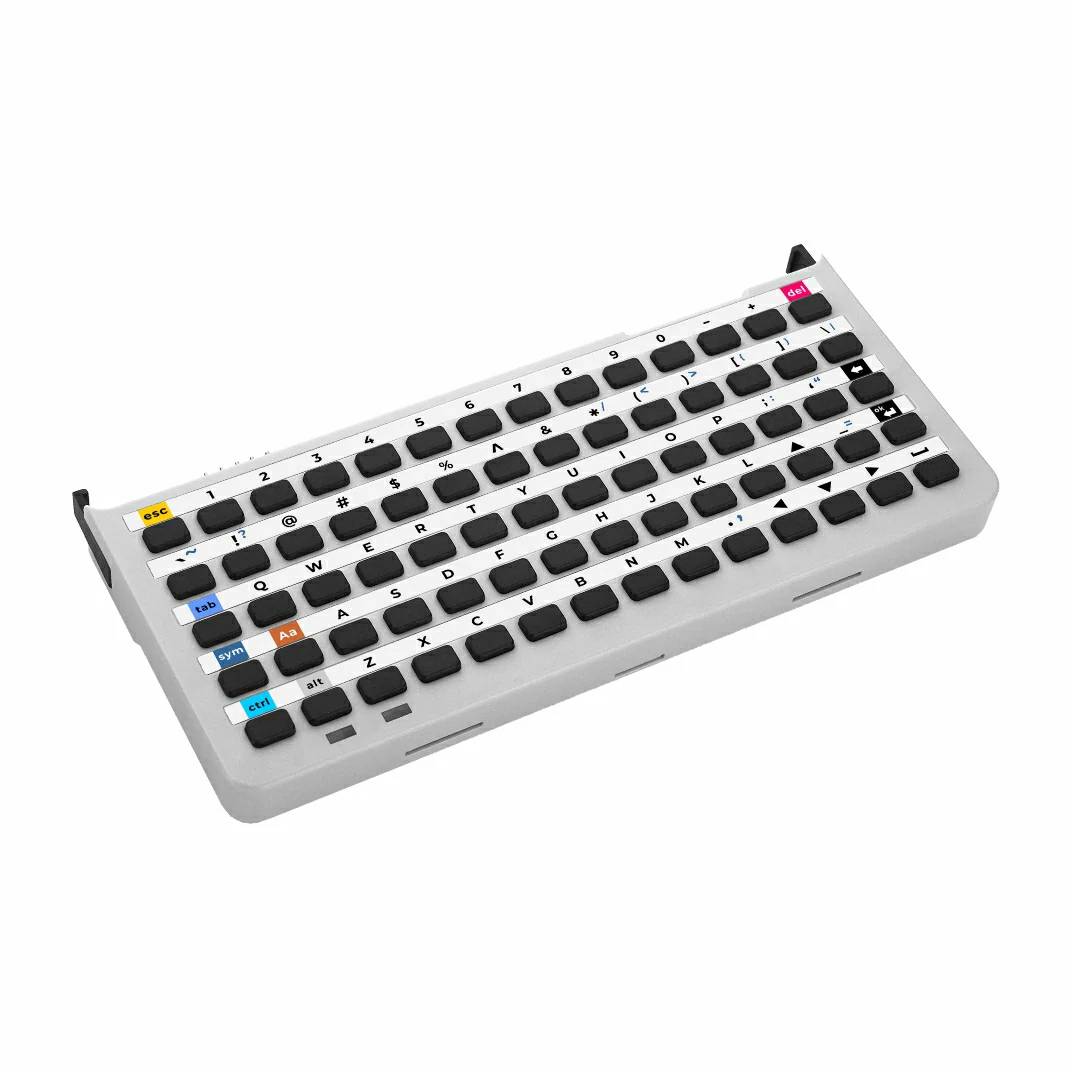

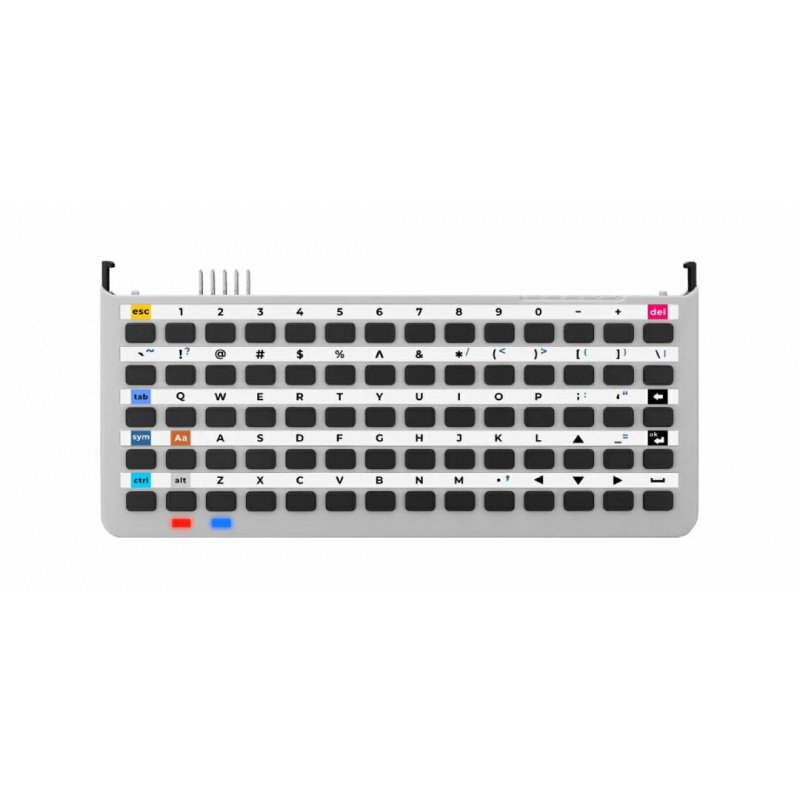

- Rozložení 70 kláves : obsahuje písmena, číslice, symboly a oblíbené funkční klávesy
- Matice 14 x 5 : podporuje více současných stisknutí kláves
- Tři provozní režimy : Normální, HID a Character umožňují přizpůsobit provoz modulu aplikaci.
- Komunikace I2C : zajišťuje stabilní výměnu dat s výchozí adresou 0x6D
- INT přerušovací linka : umožňuje nízkou latenci při hlášení událostí klávesnice
- Dvě RGB LED diody WS2812E : umožňují plnobarevnou indikaci stavu

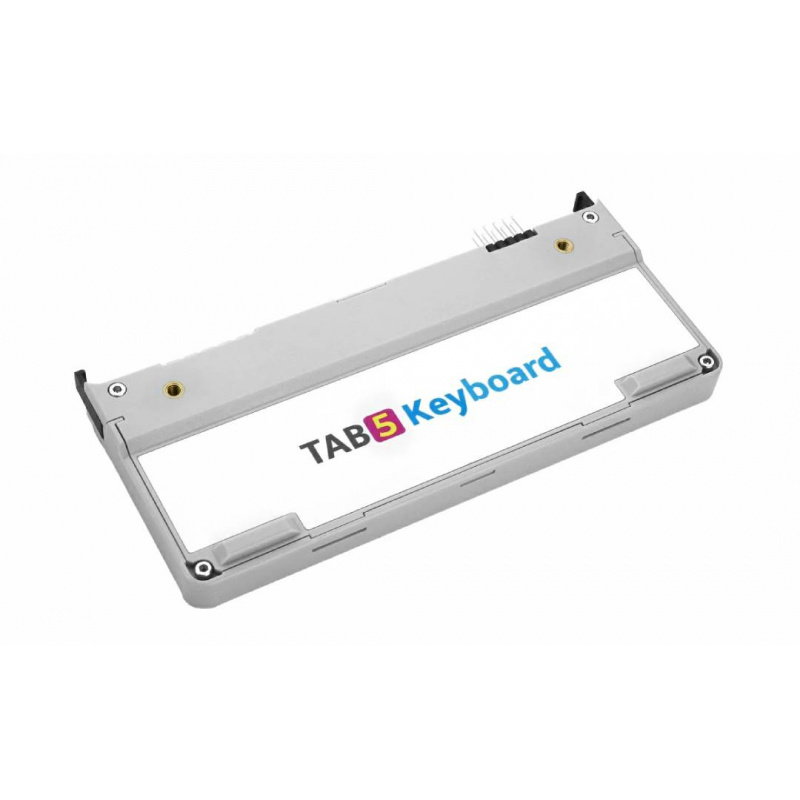

- Pevné uchycení : Boční západky a dva montážní otvory M3 usnadňují integraci s Tab5
- Kompaktní design : vhodný pro mobilní a přenosné projekty
Technické specifikace klávesnice Tab5
- Mikrokontrolér: STM32F030C8T6
- Počet klíčů: 70
- Rozložení matice: 14 x 5
- Provozní režimy: Normální, HID, Znakový
- Komunikační rozhraní: I2C
- Výchozí adresa I2C: 0x6D
- RGB LED diody: 2x WS2812E-1313

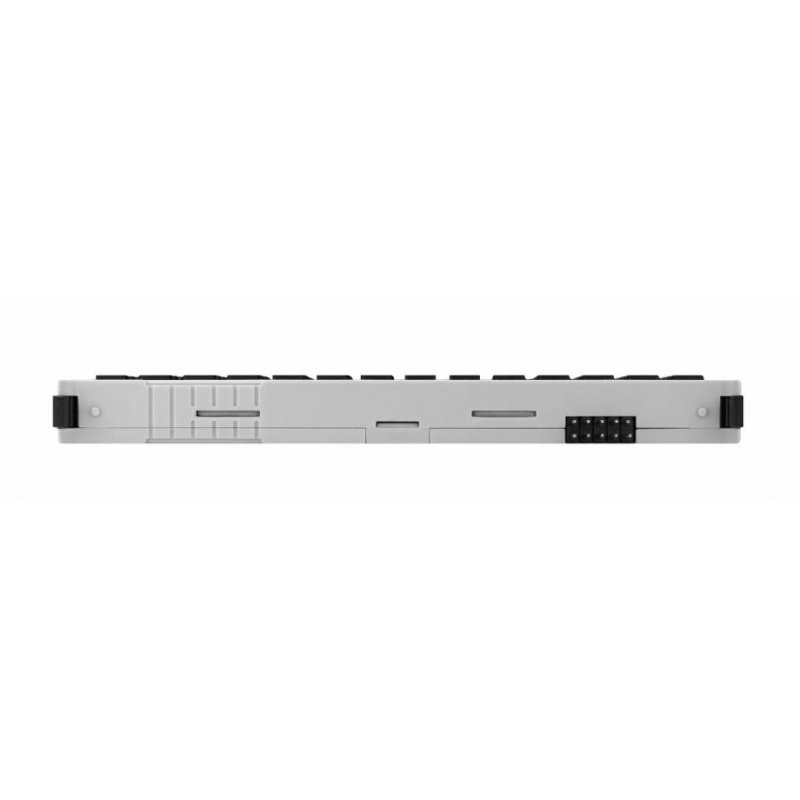

- Konektor: 2 x 5 pinů, rozteč 2,54 mm
- Provozní napětí: 3,3 V
- Spotřeba proudu v pohotovostním režimu: 14,5 mA
- Spotřeba proudu během provozu s vypnutým RGB: 14,5 mA
- Maximální spotřeba proudu při RGB bílé a maximálním jasu: 21,5 mA
- Montážní otvory: 2 x M3
- Rozměry: 128 × 59,4 × 13,1 mm
- Hmotnost: 65,2 g
Obsah sady
- 1x klávesnice M5Stack Tab5

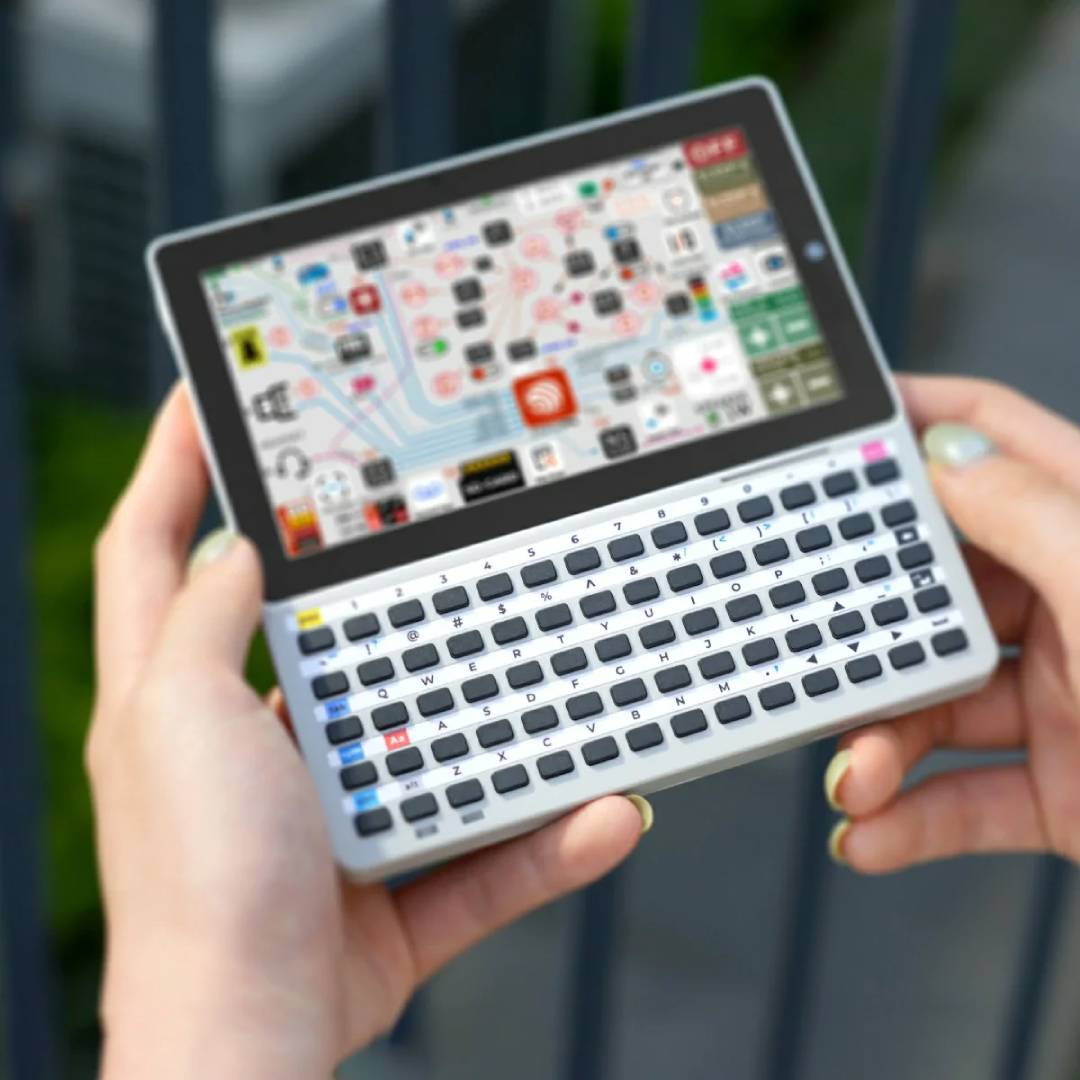

Klávesnice Tab5 je ideální pro zadávání textu na zařízeních Tab5 a poskytuje pohodlnější zážitek než dotykové klávesnice na obrazovce.
