Popis produktu: Modul Cap LoRa 1262 pro M5Stack Cardputer Adv - SX1262 - M5Stack U214
Cap LoRa 1262 je vysoce výkonný komunikační modul určený pro Cardputer Adv . Integruje technologii LoRa s dlouhým dosahem a nízkou spotřebou energie s pozičním systémem GNSS . Čip SX1262 , který pokrývá pásmo 868 MHz až 923 MHz , nabízí stabilní přenos i v náročných podmínkách, zatímco externí SMA anténa zvyšuje odolnost proti rušení. Vestavěný modul ATGM336H poskytuje rychlé a přesné určování polohy a podporuje více satelitních systémů současně. Zařízení je ideální pro aplikace vyžadující spolehlivou komunikaci a určování polohy, jako je monitorování vozidel a inteligentní infrastruktura.

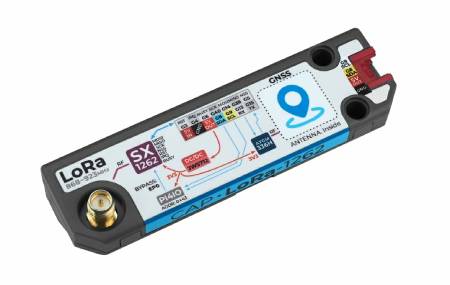

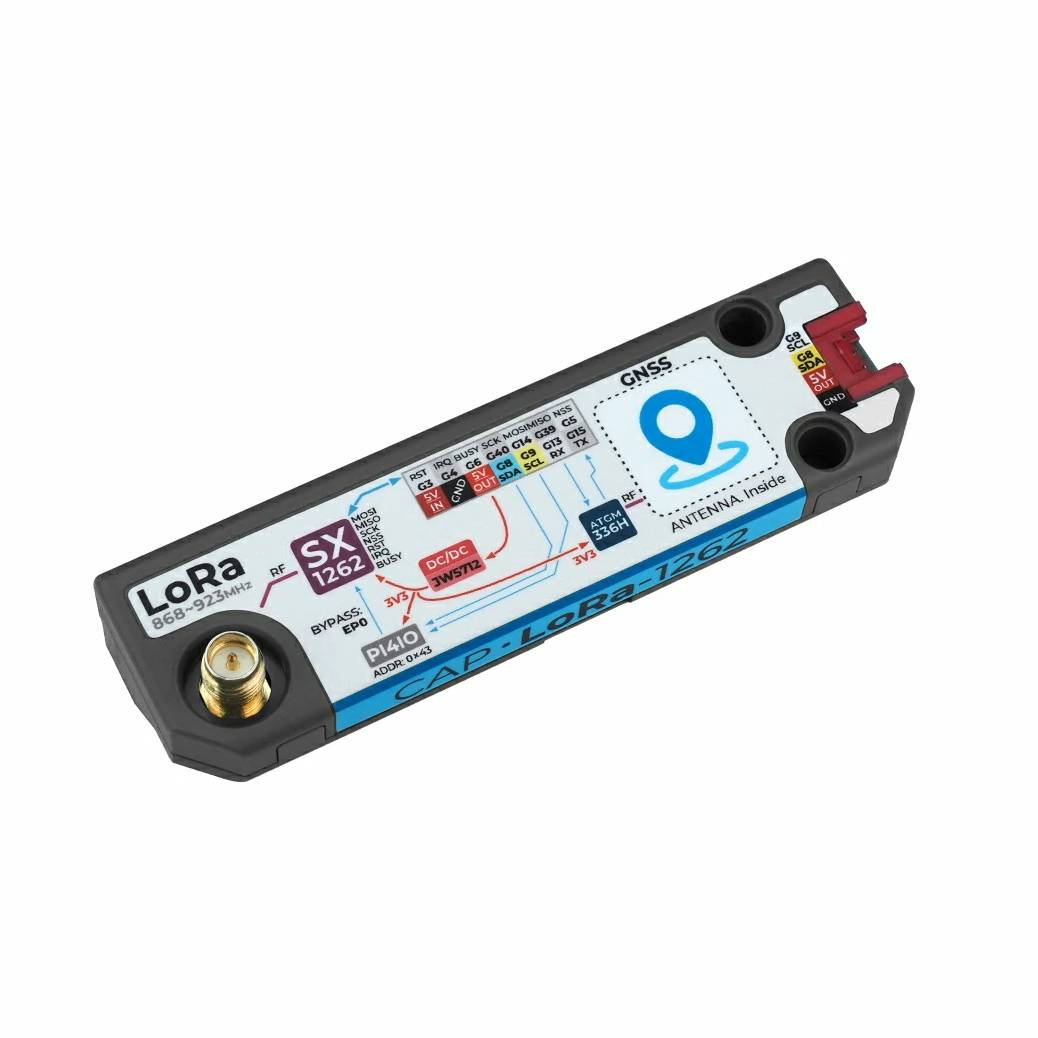

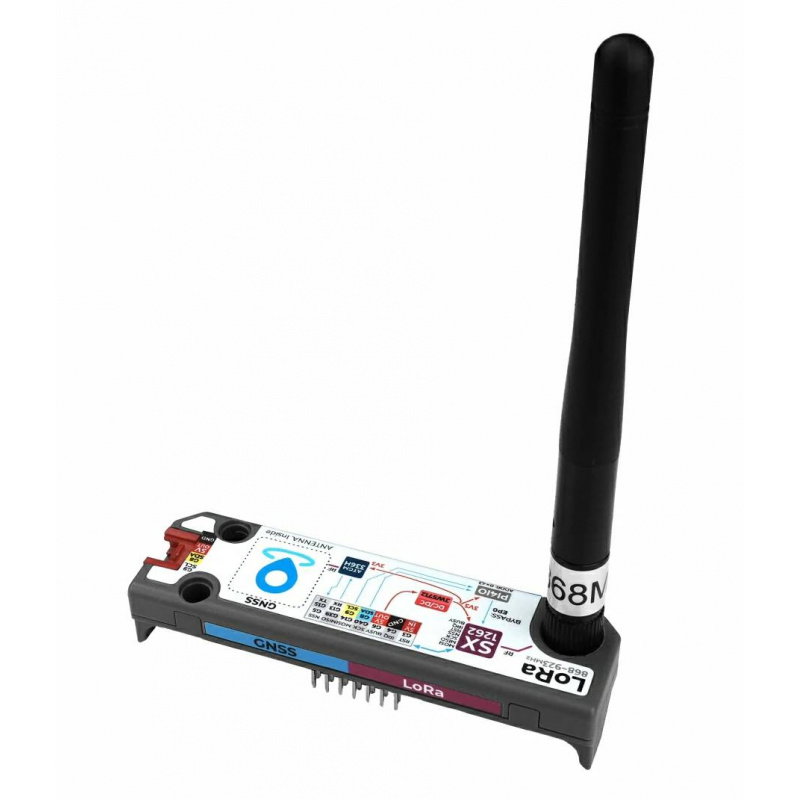

Modul LoRa 1262 pro M5Stack Cardputer Adv - SX1262 - M5Stack U214.
Modul podporuje frekvenční pásmo od 868 MHz do 923 MHz.
Hlavní vlastnosti čepice LoRa 1262
- Integrace LoRa a GNSS : Kombinace komunikace a lokalizace na velké vzdálenosti
- Čip SX1262 : citlivost až -147 dBm a výkon až 22 dBm
- Frekvenční rozsah : 868 MHz až 923 MHz
- Modulace : FSK, GFSK, MSK, GMSK, LoRa, OOK
- Multisystémový GNSS : GPS, GLONASS, GALILEO, BD2, BD3, QZSS
- Přesnost GPS : méně než 1,5 m
- Antény : SMA pro LoRa a keramické pro GPS
- Rozhraní : SPI a UART
- Grove Connector : Snadná integrace s Cardputer Adv
Kompatibilita s více systémy GNSS a pinů

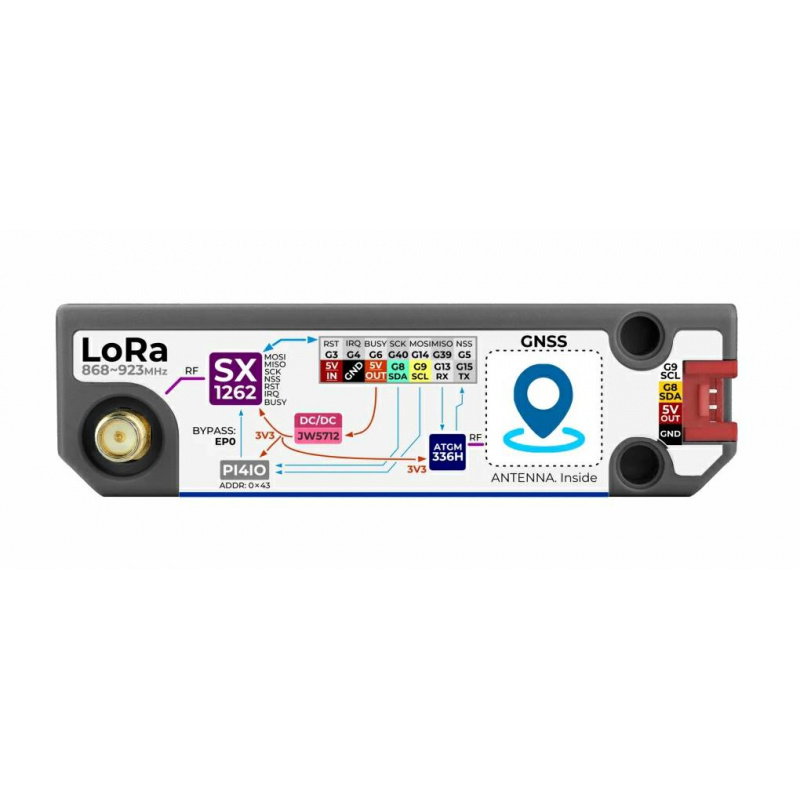

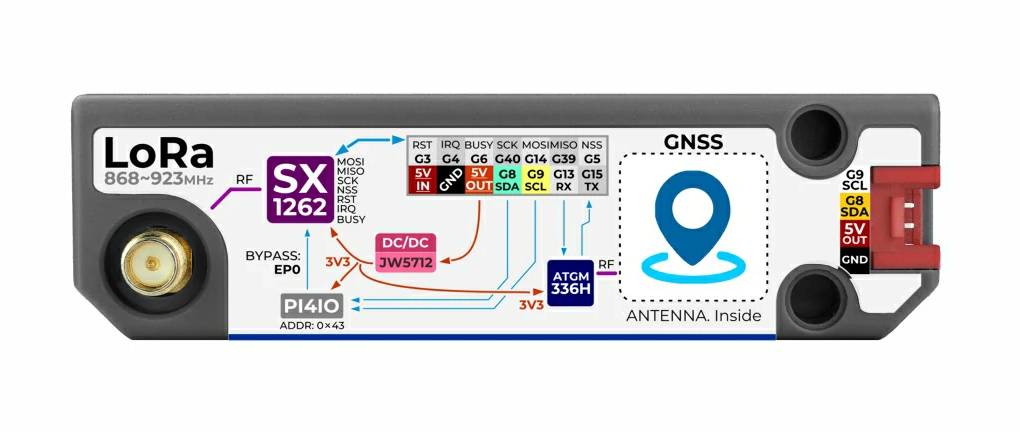

Modul Cap LoRa 1262 nabízí vysokou přesnost díky podpoře více satelitních navigačních systémů a dosahuje přesnosti určování polohy menší než 1,5 metru . Zařízení komunikuje s Adv Cardputerem prostřednictvím vyhrazené sběrnice Cap-Bus, využívající rozhraní SPI pro modul LoRa a UART pro sekci GPS. Další flexibilitu poskytuje vestavěný expandér portů PI4IOE5V6408 , který spravuje funkce, jako je přepínač RF antény, a optimalizuje tak přenos dat. Jeho kompaktní rozměry umožňují , aby se adaptér dokonale vešel do krytu hlavní jednotky , a vytvořil tak kompaktní a mobilní komunikační stanici.
Podporuje příjem signálů GNSS v různých pásmech a konstelacích a dokáže přijímat signály z různých satelitních navigačních systémů, včetně GPS, BD2, BD3, GLONASS, GALILEO a QZSS.

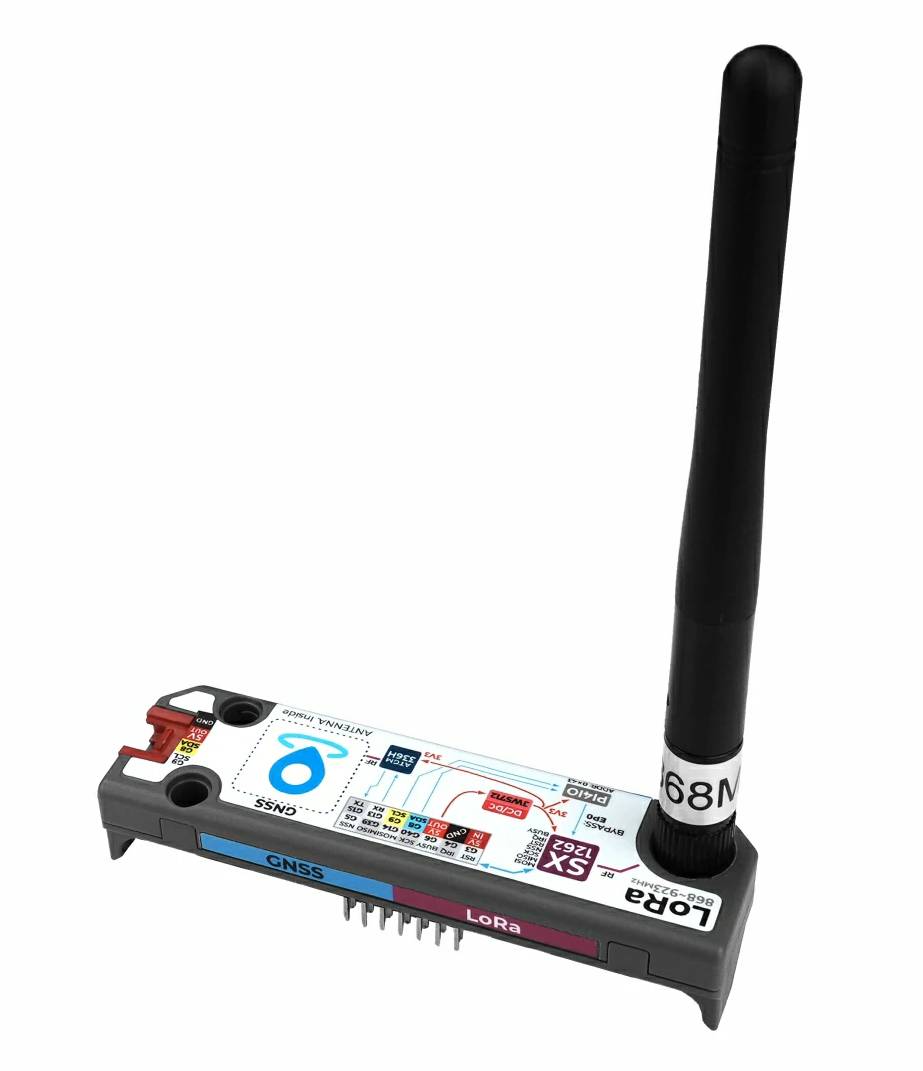

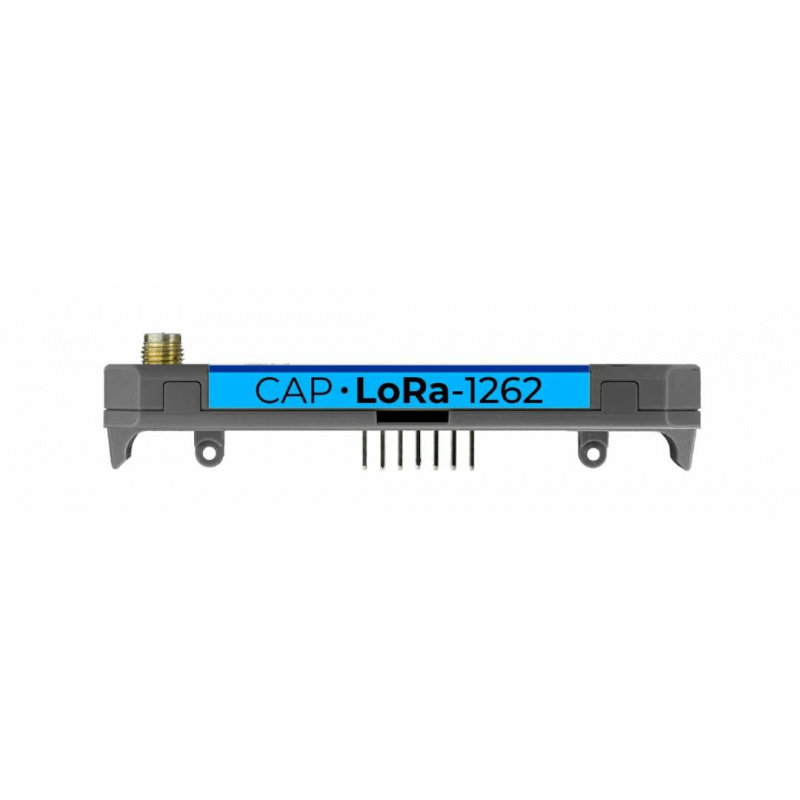

Modul je vybaven externí SMA anténou.
Programování a podpora platformy
Vytváření aplikací pro Cap LoRa 1262 je neuvěřitelně jednoduché díky plné podpoře Arduino IDE a grafického systému UiFlow2 . Vývojáři mohou využít hotové knihovny, jako je RadioLib pro rádiovou komunikaci a TinyGPS++ pro zpracování dat o poloze NMEA. Modul umožňuje plnou konfiguraci provozních parametrů, včetně výběru přenosové rychlosti až do 300 kb/s a nastavitelného vysílacího výkonu až do 22 dBm . Díky dostupnosti podrobné dokumentace a příkladů kódu na GitHubu trvá implementace projektu od prototypu až po hotové řešení výrazně kratší dobu.
Technické specifikace krytky LoRa 1262
- Čip LoRa: SX1262
- Frekvenční rozsah LoRa: 868 MHz až 923 MHz
- Programovatelná přenosová rychlost LoRa: až 300 kb/s
- Komunikační rozhraní LoRa: SPI
- Anténa LoRa: 108 x 9,3 mm, konektor SMA/RP-SMA (vnitřní závit, vnitřní pin), zisk 3 dBi
- Vysílací výkon LoRa: až 22 dBm
- Citlivost přijímače LoRa: až -147 dBm (režim LoRa s nízkou bitovou rychlostí)
- Spotřeba proudu LoRa: 5V / 163,4mA
- Podporované modulace: FSK, GFSK, MSK, GMSK, LoRa, OOK
- GNSS modul: ATGM336H-6N (čip AT6668)
- Komunikační rozhraní GNSS: UART, výchozí 115200 bps (8N1)
- Podporované systémy GNSS: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Podporované pásma:
- BDS: B1I + B1C
- GPS / QZSS / SBAS: L1
- GALILEO: E1
- GLONASS: R1
- Počet GPS kanálů: 50
- Přesnost polohování: < 1,5 m (CEP50)
- Obnovovací frekvence polohy: až 10 Hz
- GPS protokol: NMEA 0183 v4.1
- Citlivost GNSS:
- sledování: -162 dBm
- akvizice: -160 dBm
- studený start: -148 dBm
- Čas do pozice (TTFF):
- studený start: 23 s
- horký start: 1 s
- Spotřeba proudu GNSS (modul zapnutý): 33,1 mA
- Napájení: 5V
- Rozměry: 84 × 24 × 15,2 mm
- Hmotnost: 34 g (s anténou)

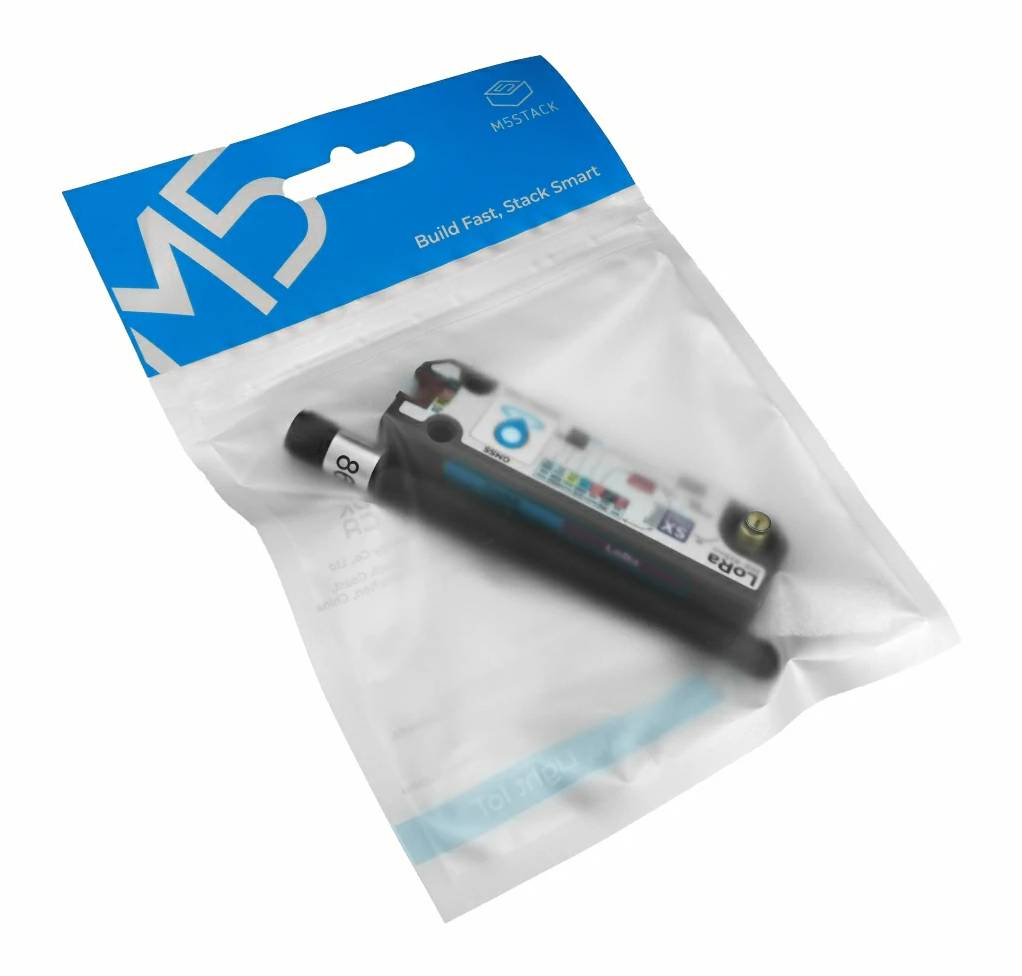

Obsah sady
- 1x Krytka LoRa 1262
- 1x LoRa SMA anténa

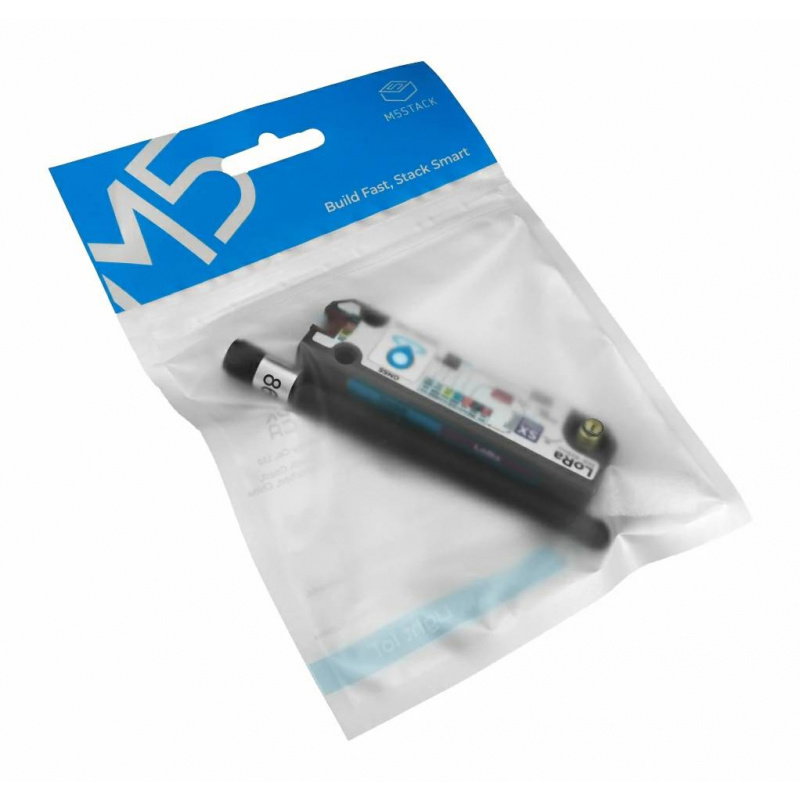

Prvky obsažené v sadě.
