Popis produktu: Waveshare E-paper E-Ink displej 7,8'' 1872x1404px - displej pro Raspberry Pi 4B/3B+/3B/Zero
Displej Waveshare E-Ink , vyrobený s využitím technologie elektronického papíru , má úhlopříčku 7,8" a rozlišení 1872 x 1404 px a dokáže zobrazit dvě barvy: černou a bílou . Podporuje částečné obnovení. Tyto displeje lze použít pro čtení elektronických knih a časopisů. Obrazovka spolupracuje s Raspberry Pi pomocí dodaného adaptéru. Modul komunikuje přes rozhraní SPI/I2C/USB/I80. Napájecí napětí je 5 V. Tyto displeje se vyznačují velmi nízkou spotřebou energie a širokými pozorovacími úhly. Obrazovka je ideální volbou pro aplikace, jako jsou čtečky elektronických knih, čtečky elektronického inkoustu a průmyslová zařízení.

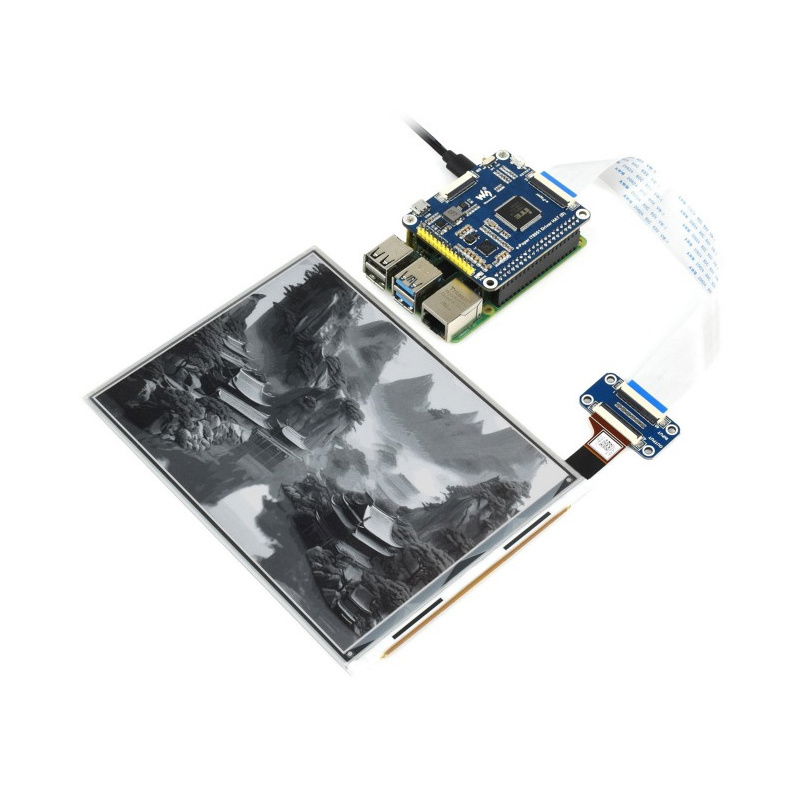

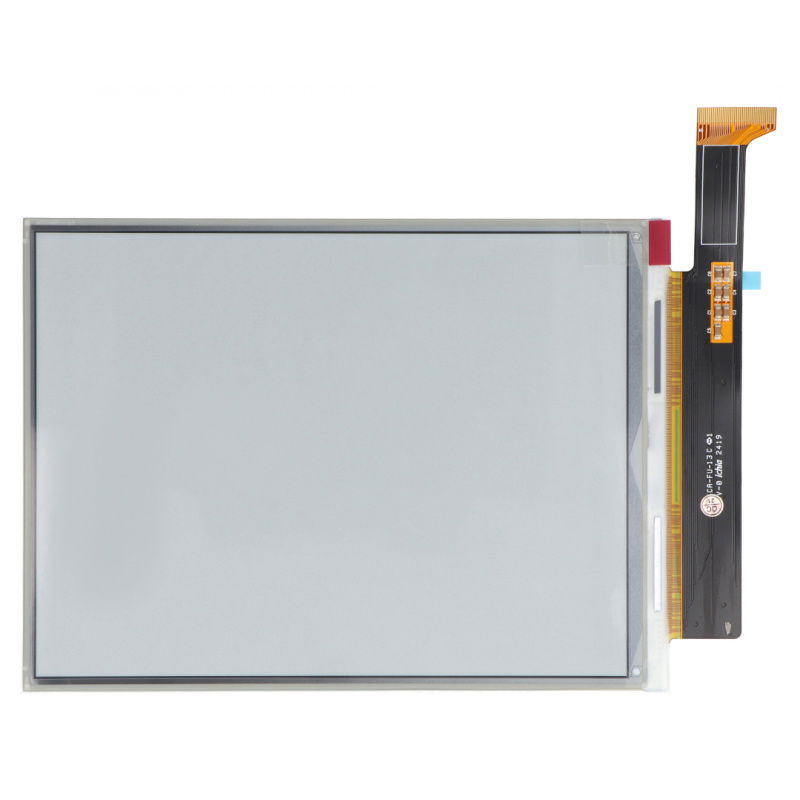

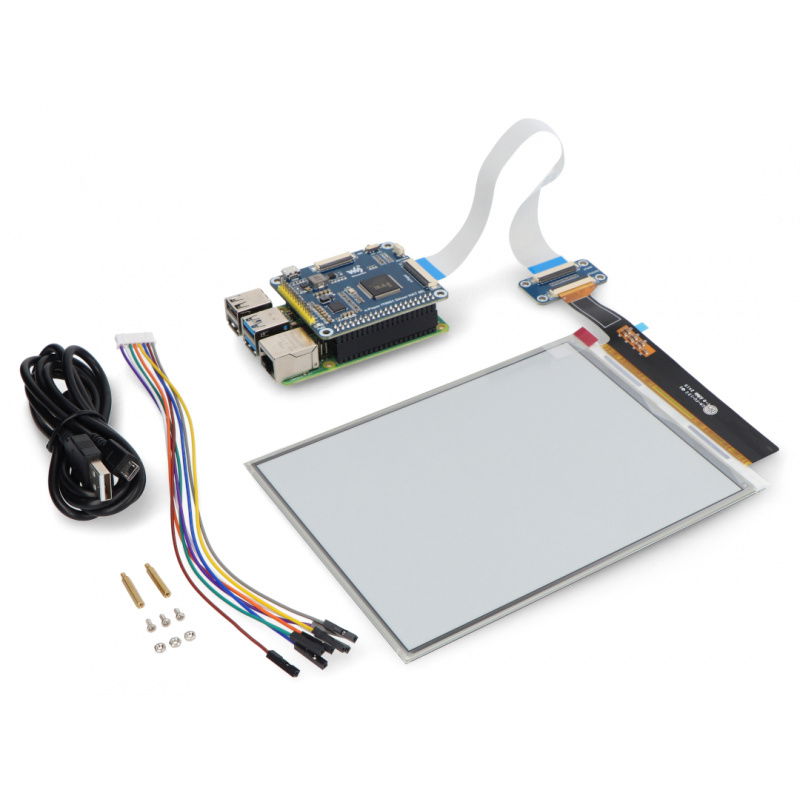

Waveshare E-paper E-Ink 7,8" 1872 x 1404 px. Součástí prodeje je obrazovka s překryvnou fólií, minipočítač Raspberry Pi lze zakoupit samostatně.

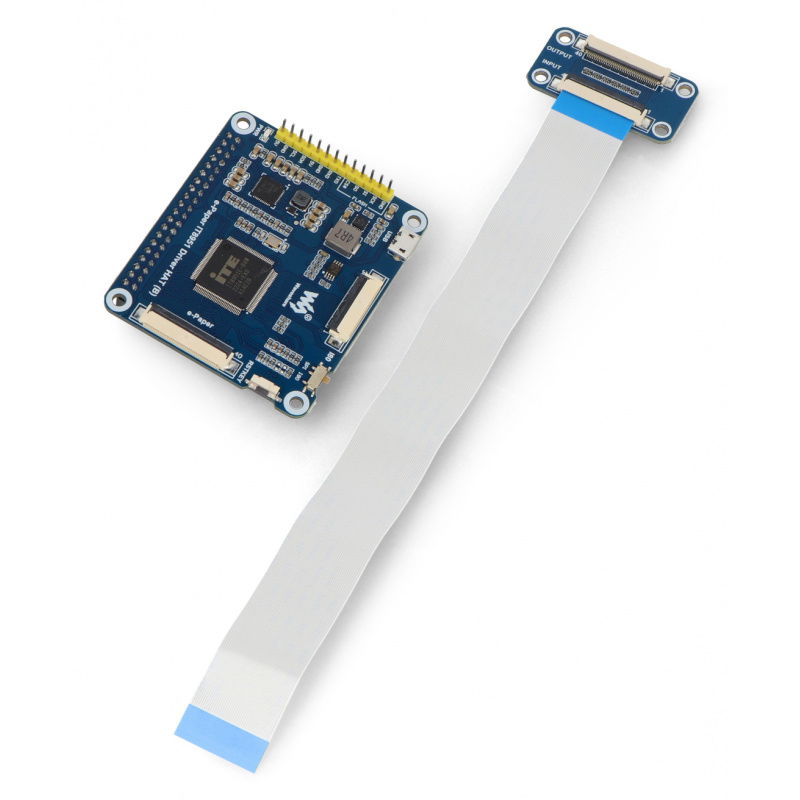

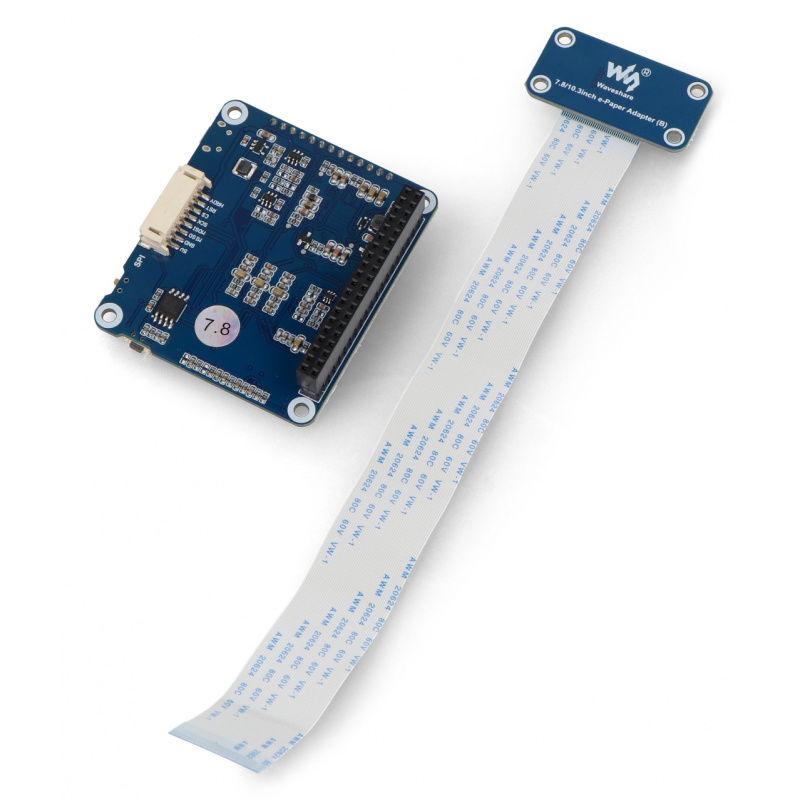

Produkt kompatibilní s Raspberry Pi Výrobce poskytuje uživatelskou příručku pro Raspberry Pi, Windows PC a STM32. |
Specifikace displeje elektronického papíru
- Napájecí napětí: 5 V
- Úhlopříčka: 7,8"
- Rozlišení: 1872 x 1404 px
- Rozměry displeje: 158,184 x 118,638 mm
- Velikost pixelu: 0,0845 x 0,0845 mm
- Zobrazené barvy: černá, bílá
- Úroveň šedi: 2 až 16 (1 až 4 bity)
- Doba úplného obnovení: 450 ms
- Pozorovací úhel: až 170°
- Spotřeba energie během obnovování: 1,2 W
- Spotřeba energie v klidovém režimu: 0,1 W
- Rozhraní: SPI / I2C / USB / I80
- Vnější rozměry: 173,8 x 127,6 x 0,78 mm
- Rozměry krytu: 65,15 x 56,21 mm
Odvození
Níže je uvedena tabulka pinů pro SPI komunikaci.
| Kolík | Popis |
|---|---|
| 5V | Napájecí napětí: 5 V |
| Zem | Hmotnost systému. |
| MISO | PIN MISO rozhraní SPI. |
| MOSI | PIN MOSI rozhraní SPI. |
| SCK | Hodinový vodič rozhraní SPI. |
| CS | Výběr čipu aktivován na nízké úrovni. |
| RST | Externí reset aktivován nízkou úrovní. |
| HRDY | Výstup pro stav zaneprázdněnosti, aktivován na nízké úrovni. |
E-papír E-Ink obrazovka 7,8'' 1872x1404px - Displej pro Raspberry Pi 4B/3B+/3B/Zero - Waveshare 16766
Nabízíme displej pro elektronický papír od renomované společnosti Waveshare. Displej má úhlopříčku 7,8 palce a rozlišení 1872 x 1404 pixelů. Zařízení zobrazuje ve dvou barvách: černé a bílé.
Obrazovka E-Ink je energeticky velmi úsporný typ displeje – zařízení spotřebovává energii pouze při změně obrazu, zatímco jeden obraz zobrazený nepřetržitě nevyžaduje žádný příkon. Díky těmto vlastnostem je tento typ displeje ideální například pro čtení knih nebo novin – s Raspberry Pi si můžete vytvořit vlastní režim elektronické knihy.

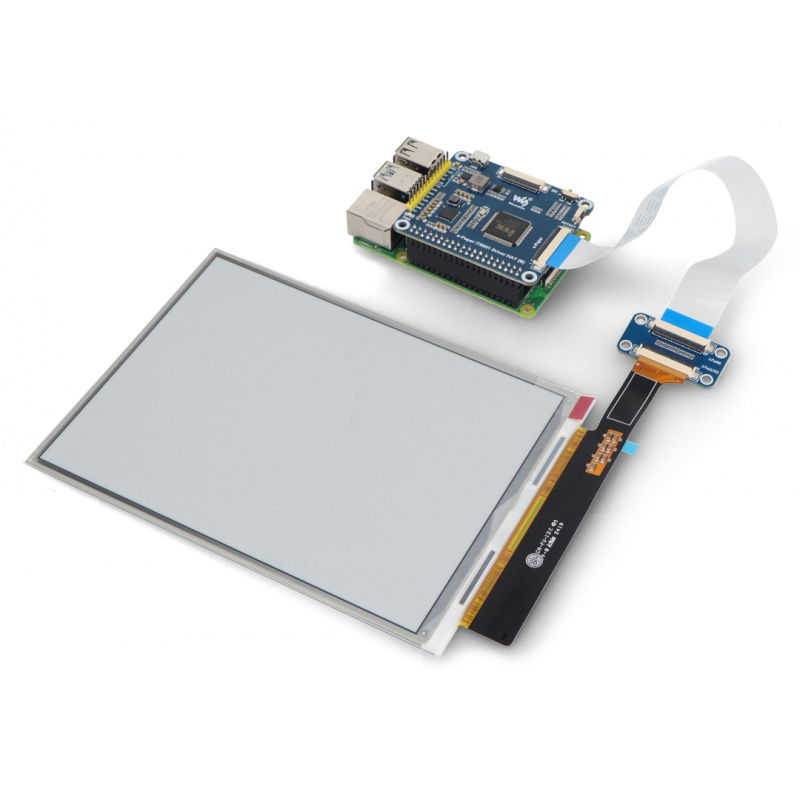

Displej Raspberry Pi - E-papír s úhlopříčkou 7,8"
Obrazovka vyžaduje napájení 5V a k minipočítači se připojuje přes rozhraní SPI / I2C / USB / I80.
Díky jedinečným vlastnostem technologie displejů, Obraz z E-Ink obrazovky se také vyznačuje vynikajícími pozorovacími úhly obrazu.
