Popis produktu: Funkční generátor Siglent SDG1062X Plus - 60MHz - 2 kanály
Generátor Siglent SDG1062X Plus z řady SDG1000X Plus je prémiové zařízení pro elektronické profesionály, automatizační inženýry a systémové testery. Díky dvěma výstupním kanálům , maximální frekvenci 60 MHz , 16bitovému vertikálnímu rozlišení a vzorkovací frekvenci 1 GSa/s poskytuje zařízení věrnou reprodukci signálu. Pokročilé technologie TrueArb a EasyPulse umožňují generování signálu s minimálním jitterem a vysokou přesností. Podpora více typů modulace , pulzních výstupů, režimů burst a sweep a webového serveru činí z SDG1062X Plus komplexní řešení pro laboratorní a průmyslové testování.

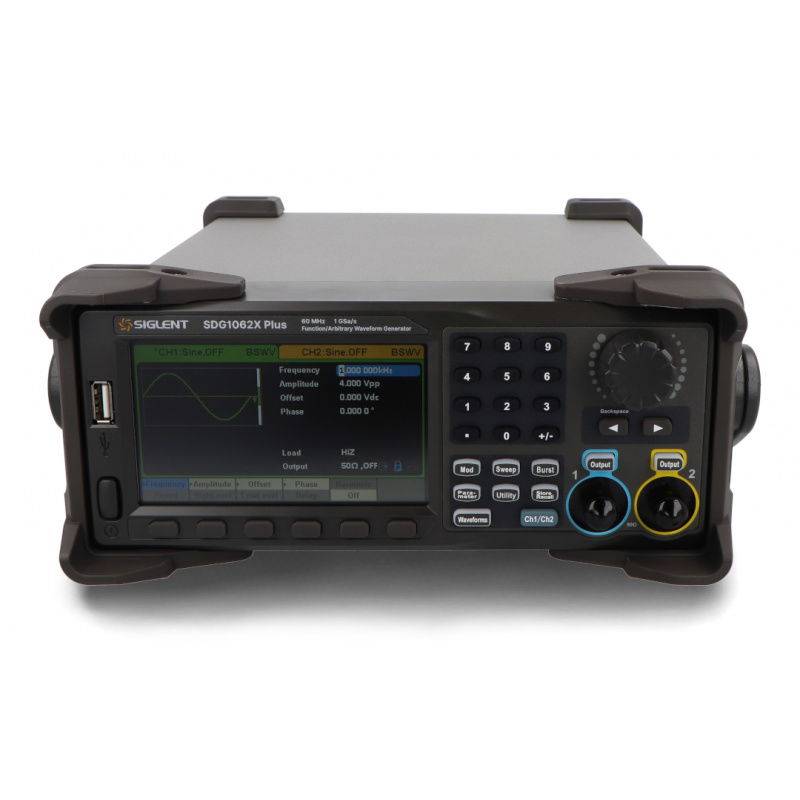

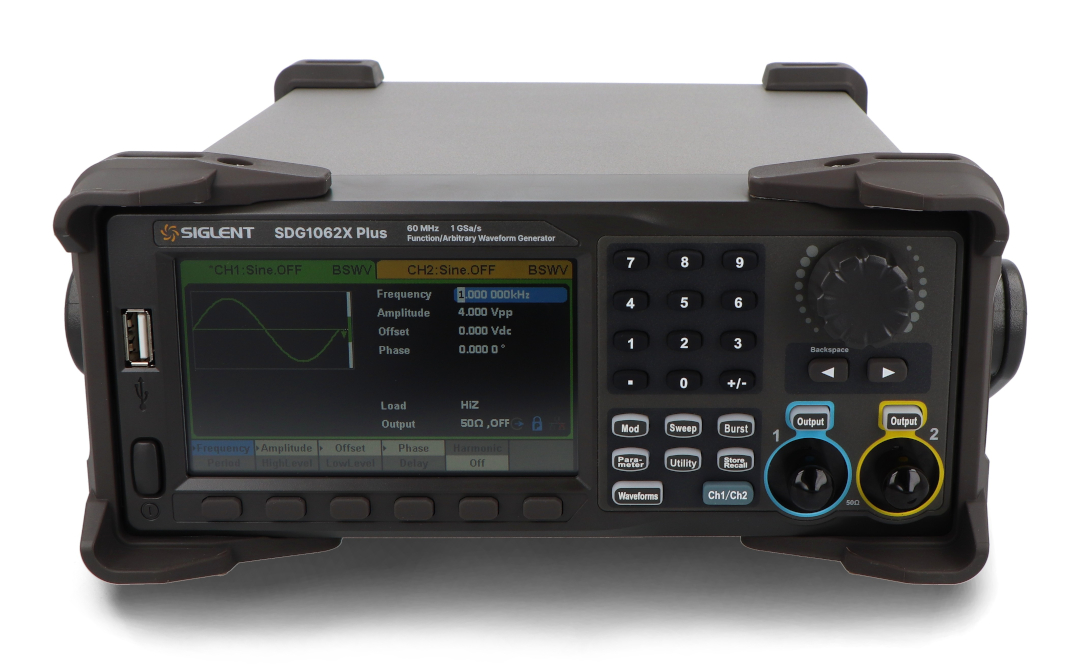

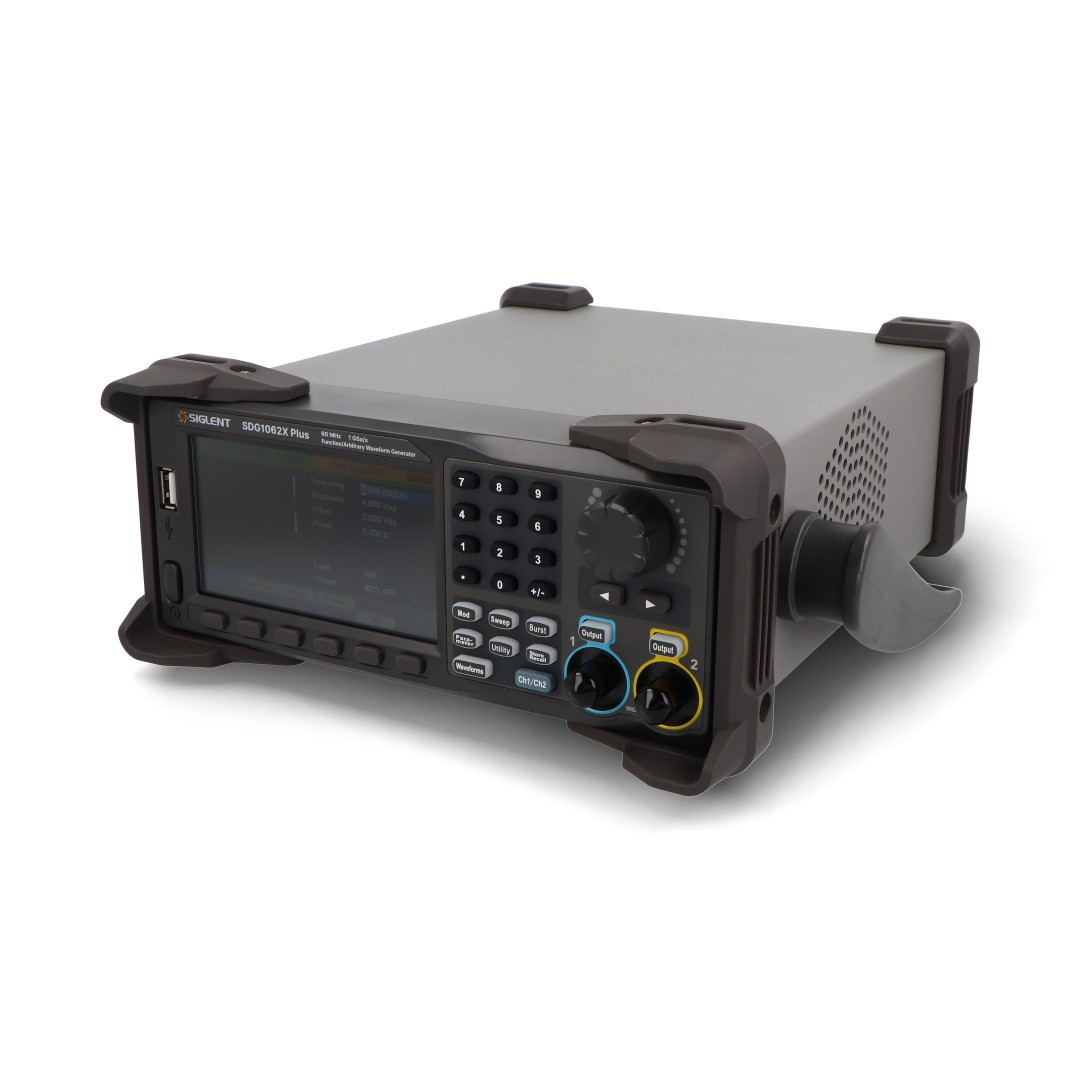

Funkční generátor Siglent SDG1062X Plus - 60MHz - 2 kanály.
Generátor s maximální šířkou pásma 60 MHz a vzorkovací frekvencí 1 GSA/s s 16bitovým vertikálním rozlišením.
Hlavní vlastnosti Siglent SDG1062X Plus
- 2 výstupní kanály : nezávislé ovládání signálů na dvou kanálech
- Výstupní šířka pásma až 60 MHz : umožňuje generování široké škály signálů
- Vzorkovací frekvence 1 GSa/s : zajišťuje vysokou přesnost signálu
- 16bitové vertikální rozlišení : zajišťuje nízké zkreslení
- Technologie EasyPulse a TrueArb : přesné generování signálů libovolného a obdélníkového tvaru
- PRBS, Sweep, Burst, Harmonické : Plná kontrola nad testovacími parametry
- Vestavěný webový server : vzdálené ovládání přes prohlížeč
- 4,3" LCD displej : přehledné uživatelské rozhraní
Inovativní technologie TrueArb
Technologie TrueArb , implementovaná v SDG1062X Plus, umožňuje generování libovolných průběhů s naprostou přesností v každém bodě. Na rozdíl od tradičních DDS generátorů pracuje TrueArb na architektuře bod po bodu, čímž eliminuje interpolační chyby a jitter , což vede k výjimečné věrnosti signálu. Tato technologie umožňuje generování signálů o délce od 24 Mpts do 8 Mpts při vzorkovacích frekvencích až 250 MSa/s.
Technologie EasyPulse – přesnost pulzu
Díky technologii EasyPulse dokáže zařízení generovat obdélníkové a pulzní průběhy s velmi nízkým jitterem. Doby náběhu a poklesu pulzu lze přesně nastavit (od 10 ns do 22,4 s), což je obzvláště užitečné pro dynamické testování výkonových součástek. Minimální šířka pulzu je pouhých 19,4 ns a rozlišení řízení je pouhých 100 ps.

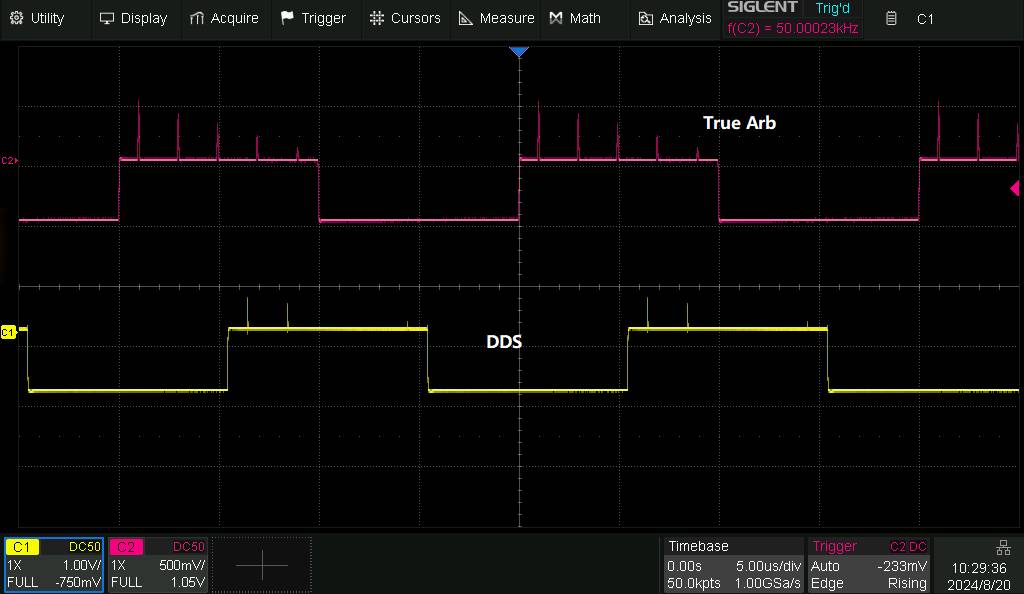

TrueArb generuje libovolné průběhy bod po bodu.
SDG1062X podporuje širokou škálu analogových a digitálních typů modulace, včetně AM, DSB-AM, FM, PM, ASK, FSK, PSK a PWM.
Pokročilé testovací a modulační funkce
SDG1062X Plus nabízí širokou škálu testovacích funkcí , včetně přehrávání sekvence signálů, generování PRBS vzorů (až 40 Mbps), vícepulzních výstupů a slučování průběhů. Podporuje řadu analogových a digitálních typů modulace – včetně AM, FM, DSB-AM, ASK, PSK, FSK a PWM – což umožňuje simulaci složitých komunikačních a měřicích prostředí.
Všestranné připojení a dálkové ovládání

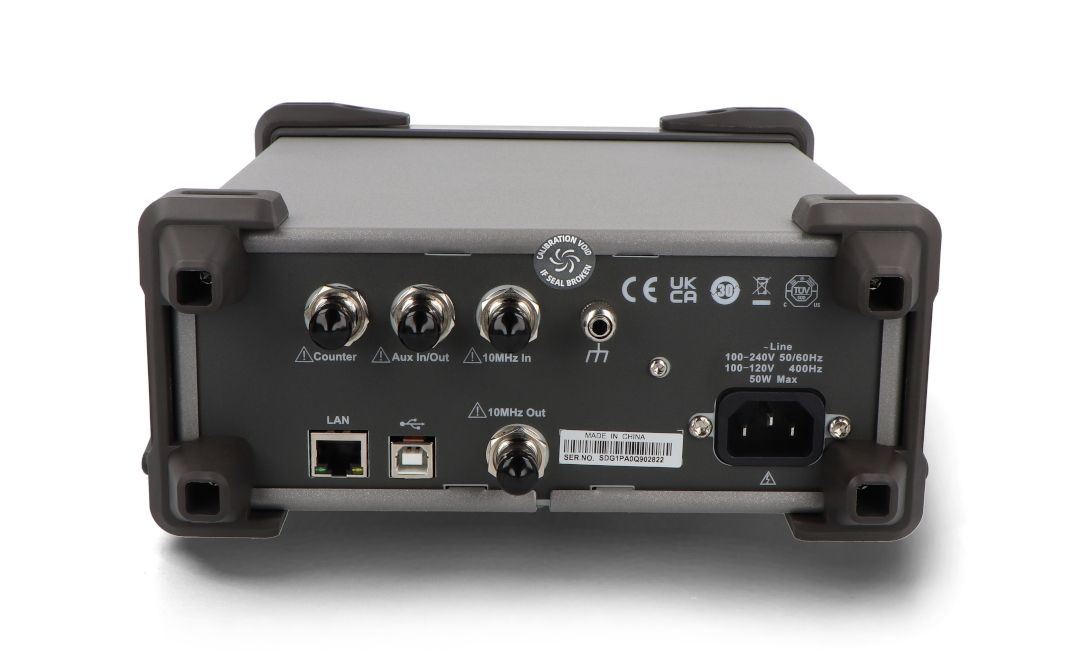

Generátor je vybaven řadou komunikačních rozhraní: USB Host , USB Device , LAN (VXI-11) a volitelným GPIB (přes adaptér). Vestavěný webový server umožňuje plné dálkové ovládání zařízení prostřednictvím prohlížeče, což výrazně zjednodušuje integraci s testovacími systémy a automatizací měření.
Technické specifikace Siglent SDG1062X Plus
- Výstupní šířka pásma: 1 μHz až 60 MHz
- Počet kanálů: 2
- Vertikální rozlišení: 16 bitů
- Vzorkovací frekvence: 1 GSA/s
- Libovolná délka vlny: Až 8 Mpts
- Maximální výstupní amplituda: 20 Vpp (HiZ)
- PRBS: až 40 Mb/s
- Funkce: Rozmítání, Burst, AM, FM, PM, FSK, PSK, PWM, PRBS, harmonické, kombinace tvarů vln
- Rozhraní: USB Host, USB Device, LAN, volitelné GPIB
- Displej: LCD 4,3''
- Napájení: 100 V až 240 V AC, 50/60 Hz
- Rozměry: 260,3 × 107,2 × 295,7 mm
- Hmotnost: 3,48 kg
Obsah sady
- Generátor Siglent SDG1062X Plus
- Stručný průvodce
- Napájecí kabel
- USB kabel
- Kalibrační certifikát

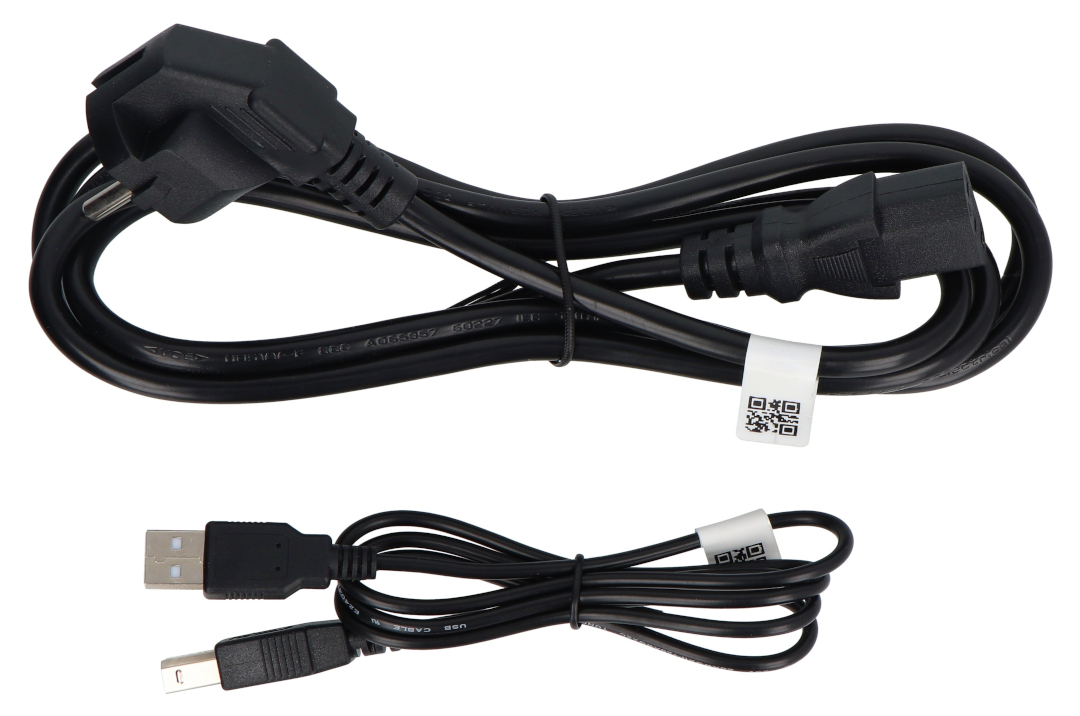

Sada obsahuje napájecí kabel a USB.
