Popis produktu: DFRobot Gravity: IO Expansion & Motor Driver Shield pro Arduino 12 V / 1,2 A
Štít pro Arduino, což je rozšíření I / O pinů a dvoukanálový budič pro stejnosměrné motory TB6612FNG s napětím 12 V a kapacitou 1,2 A na kanál. Má také rozhraní snímače Gravity, patici XBee a rozhraní I2C, SPI a UART.

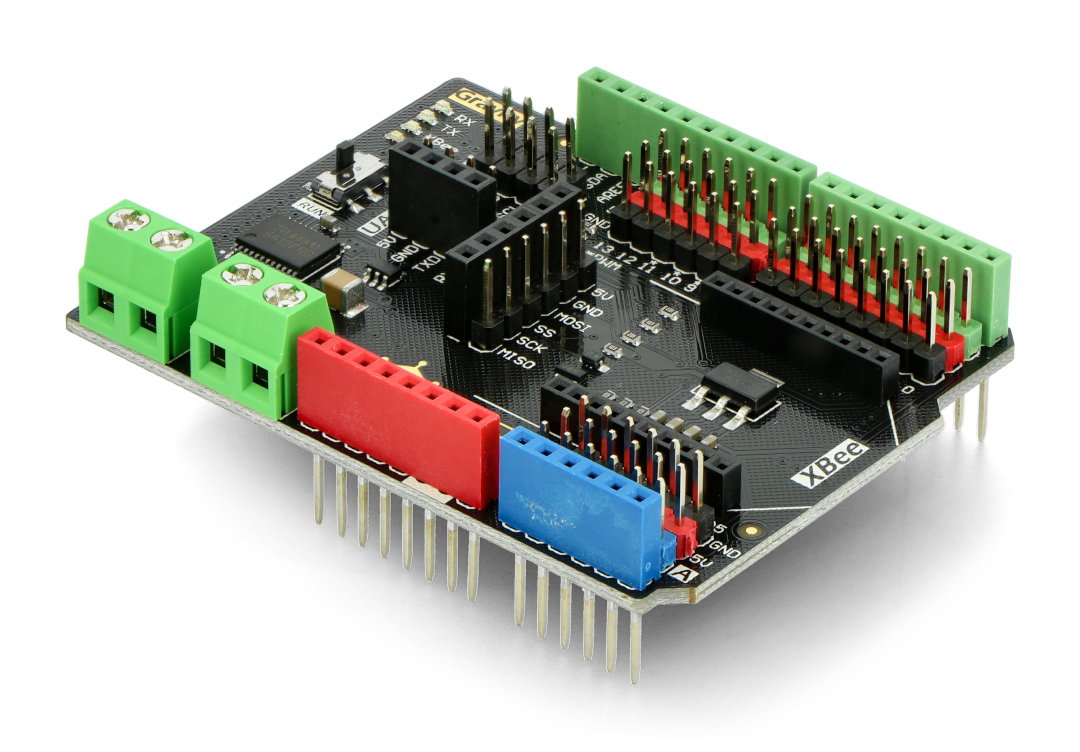

DFRobot Gravity: IO Expansion & Motor Driver Shield pro Arduino 12 V / 1,2 A.
Vede
Štít má ovladač stejnosměrného motoru, zásuvku XBee a rozhraní jako I2C, SPI a UART.
| Ne. | Popis |
|---|---|
| 1 | Digitální rozhraní |
| 2 | Rozhraní XBee |
| 3 | Analogová rozhraní |
| 4 | Napájení a reset rozhraní |
| 5 | Rozhraní dvoukanálového budiče stejnosměrných motorů |
| 6 |
SPI rozhraní |
| 7 |
Sériová rozhraní |
| 8 |
Programovací přepínač (RUN: povolí XBee, PROG: načte příklad) |
| 9 |
Stavové LED |
| 10 |
Rozhraní IIC |
Hlavní rysy
- Kompatibilní s Arduino Uno R3
- Gravity rozhraní
- Kompatibilní s XBee, WiFi Bee, Bluetooth Bee
- Přepínač nahrávání programu uvolní během programování sériový port Arduino
- Ovladač stejnosměrného motoru 2 x 1,2 A napájený z portu Vin
Specifikace
- Vstupní napětí: max
- Výstupní proud: 1,2 A na kanál
- Spouštěcí proud / okamžitý: 2 A (trvalý) / 3,2 A (okamžitý)
- Řidič motoru: TB6612FNG
- Počet digitálních rozhraní: 14
- Počet analogových rozhraní: 6
- Rozhraní:
- 2 x IIC
- 2 x SPI
- 1 x UART
- 1 x XBee
- Rozměry: 68,5 x 53,3 mm
- Hmotnost: 36 g
