Popis produktu: Analogový osciloskop NDN DF4321C - 20 MHz, 2 kanály
DF4321C je přenosný osciloskop , který kombinuje klasickou elektronkovou technologii s pohodlím digitálního odečtu . Je vybaven řadou užitečných funkcí, jako je spouštění TV signálu, režimy ALT a CHOP a automatické sledování úrovně spouštění , takže je ideální pro analýzu analogových signálů. Snadno čitelné LED displeje umožňují rychlé sledování nastavení zesilovače a časové základny. DF4321C je atraktivní volbou pro profesionály i amatéry.

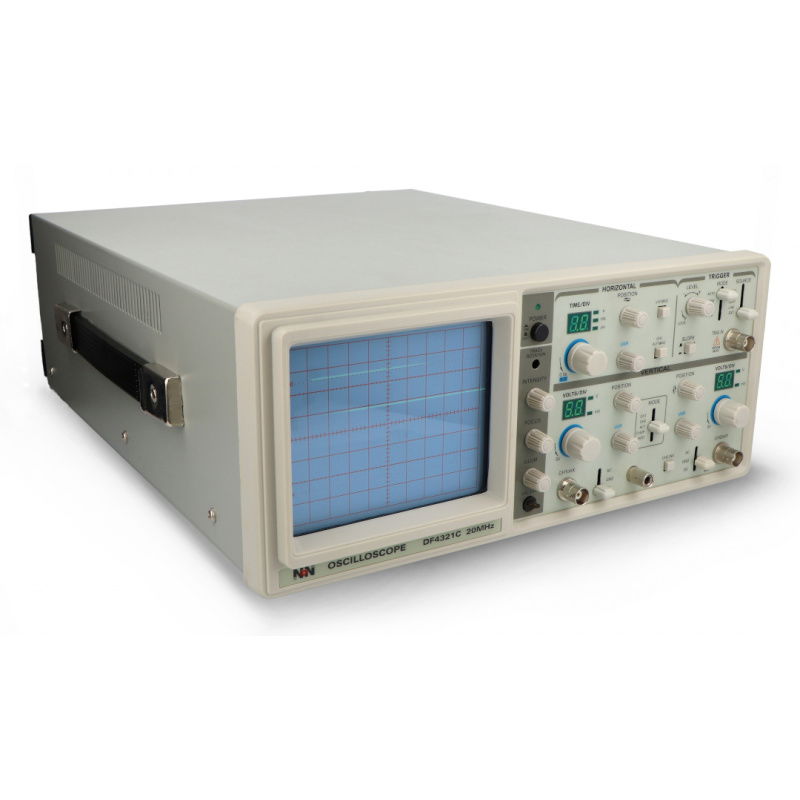

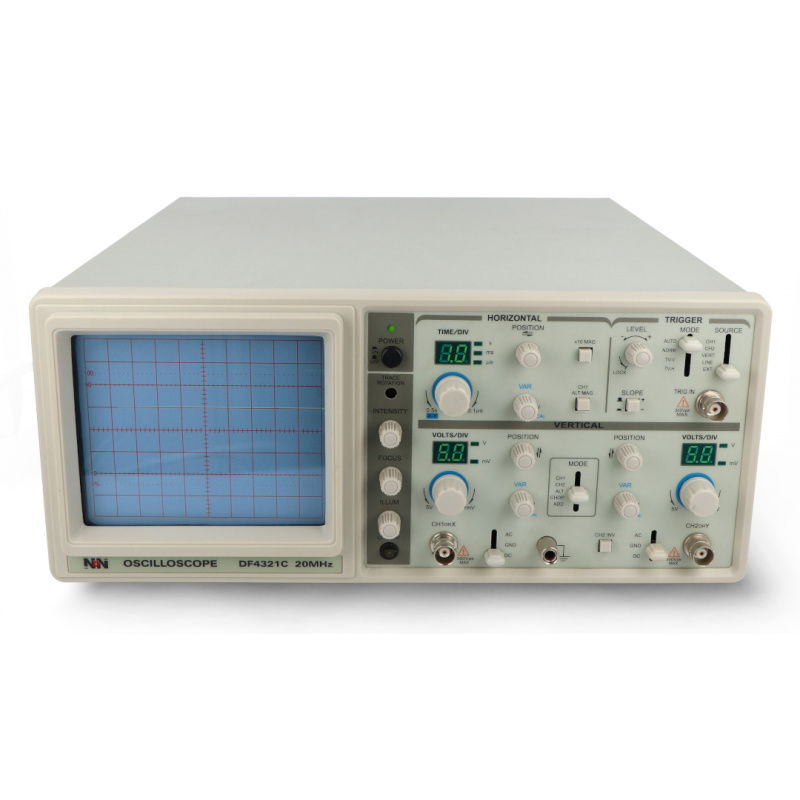

Analogový osciloskop NDN DF4321C - 20 MHz, 2 kanály.

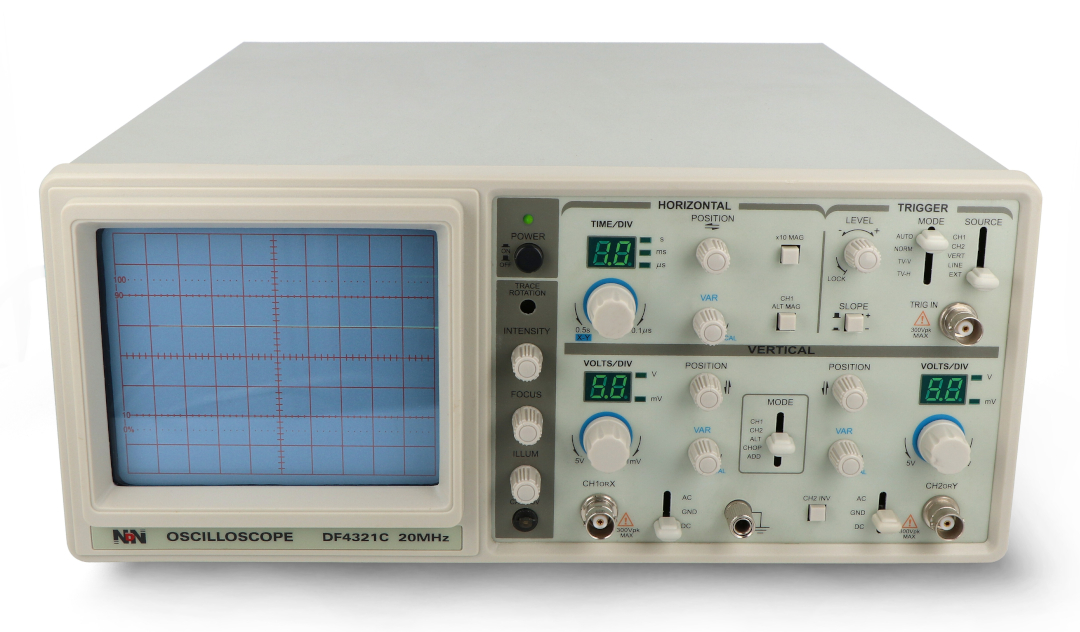

Analogový osciloskop se vyznačuje jednoduchým a pohodlným ovládáním.
Hlavní vlastnosti osciloskopu DF4321C
- Šířka pásma 20 MHz, dva kanály : umožňuje analýzu široké škály analogových signálů
- Vertikální citlivost až 1 mV/dílek : zajišťuje přesné pozorování signálů nízkého napětí
- Rozsah časové základny od 1 μs/dílek do 0,5 s/dílek : přesná analýza rychlých a pomalých průběhů
- LED displeje : digitální zobrazení nastavení zesilovače a časové základny
- TV (H/V), AUTO, NORM spouštění : široká škála možností synchronizace průběhů
- Režimy ALT, CHOP, XY, ADD : různé režimy prezentace signálu

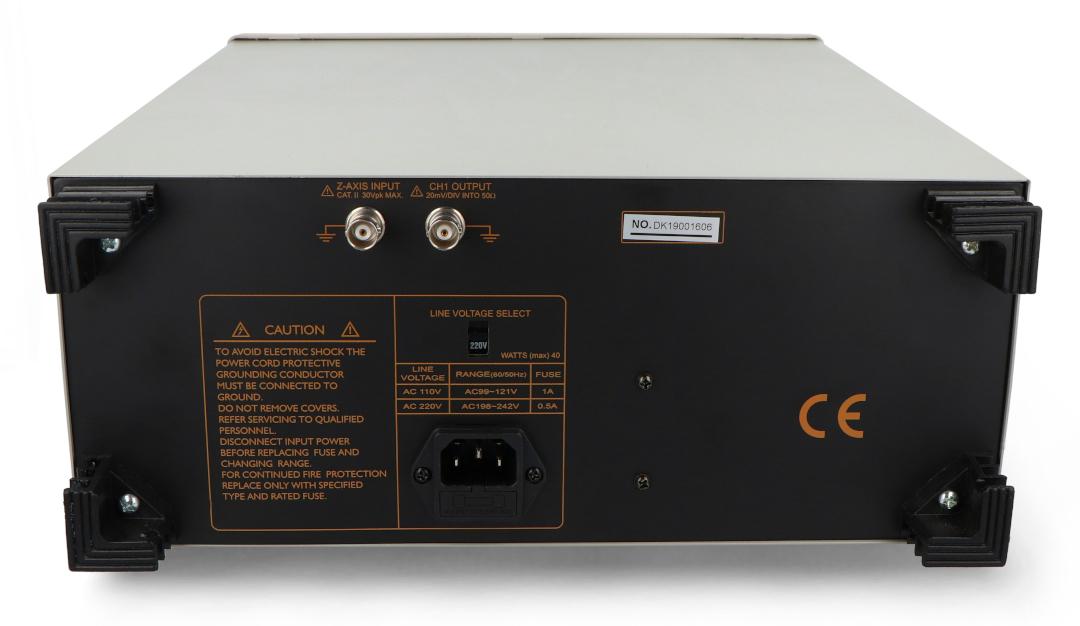

- Výstup kanálu 1 : umožňuje analýzu signálu v externích systémech
- Modulace bodového jasu (osa Z) : usnadňuje posouzení úrovně signálu
- Dvojité měřicí sondy jsou součástí balení : připraveny k použití ihned po vybalení z krabice
Praktické aplikace
Osciloskop NDN DF4321C je široce používán v opravách elektroniky, technickém vzdělávání a měřicích laboratořích . Díky vysoké citlivosti 1 mV/dílek, šířce pásma až 20 MHz a praktickým funkcím synchronizace signálu (AUTO, NORM, TV) umožňuje přesnou analýzu analogových průběhů v reálném čase. Zařízení je ideální pro testování a diagnostiku audio systémů, měření pulzních signálů, ladění analogových obvodů a také pro vzdělávací účely – pro demonstraci základů elektroniky a osciloskopických měření.

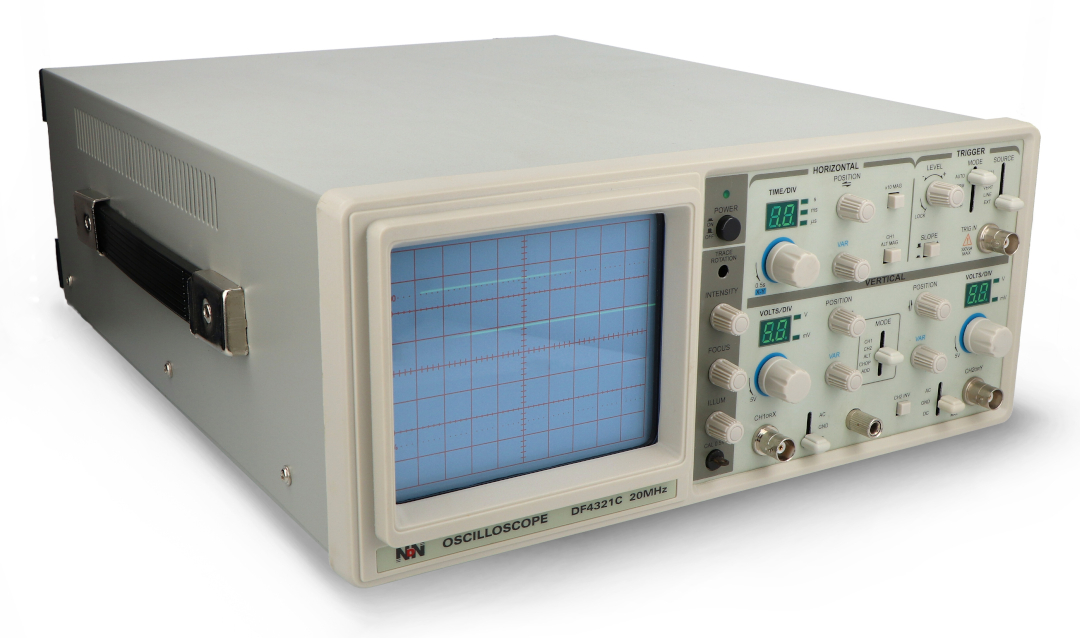

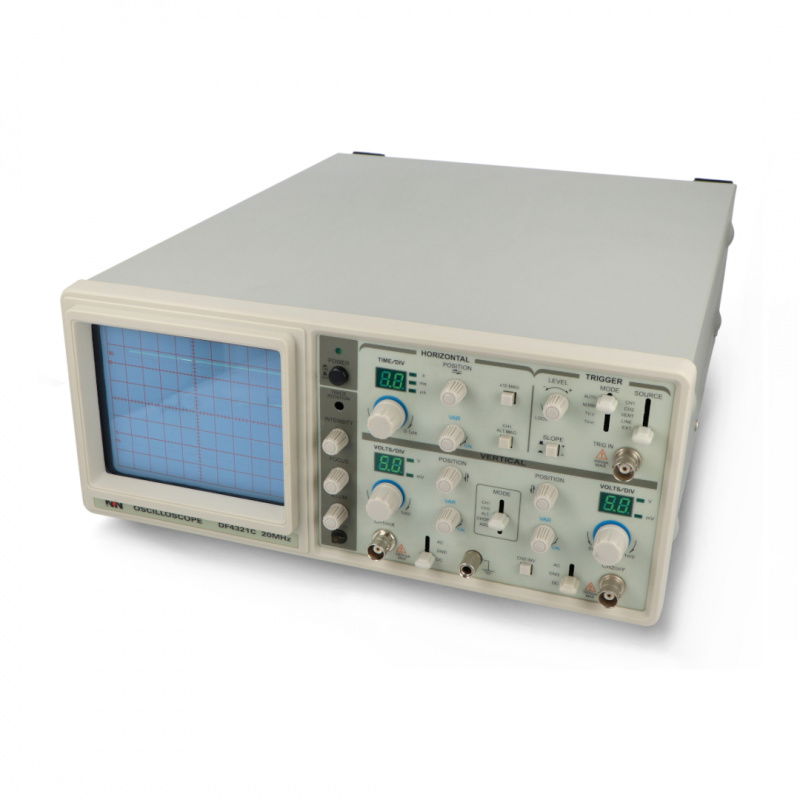

DF4321C je vybaven obdélníkovou osciloskopickou trubicí s úhlopříčkou 15 cm.

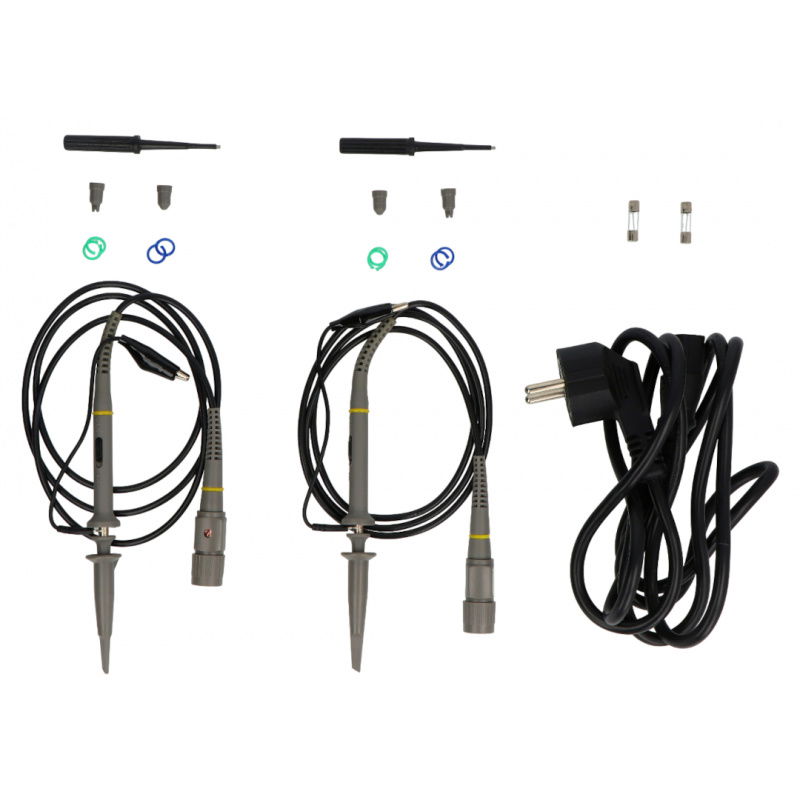

Prvky obsažené v sadě.
Technické specifikace osciloskopu
- Typ lampy: obdélníková, 6", zelený fosfor
- Velikost obrazovky: 8 cm x 10 cm
- Anodové napětí: cca 2 kV
- Osa Z: citlivost 5 Vp-p, šířka pásma DC ~ 2 MHz
- Vertikální citlivost: 1 mV/dílek až 5 V/dílek ±3 % (krok 1-2-5)
- Vertikální pásmo: DC ~ 20 MHz
- Vstupní impedance: 1 MΩ ±2 % // 25 pF ±5 %, přes sondu 10:1 - 10 MΩ ±5 % // 16 pF ±2 %
- Max. vstupní napětí: 300 V (DC + ACp-p)
- Provozní režimy: CH1, CH2, ALT, CHOP, ADD
- Časová základna: 0,1 μs/dílek až 0,5 s/dílek ±3 %, 21 kalibrovaných pozic
- Protažení x10: maximální průhyb 10 ns/dílek
- Chyba linearity: ±5 % (x1), ±10 % (x10)
- Režimy spouštění: AUTO, NORM, TV(H), TV(V)
- Zdroje spouštění: CH1, CH2, LINE, EXT, VERT
- Režim XY: citlivost 1 mV až 5 V/dílek ±3 %, šířka pásma DC: 0 MHz až 1 MHz, AC: 10 Hz až 1 MHz, fázový posun < 3˚ (DC ~ 50 kHz)
- Signalizace kalibrátoru: obdélníkový signál 1 kHz ±2 %, 0,5 V ±2 %
- Napájení: AC 110 V (99 V až 121 V) / 230 V (198 V až 242 V), 48 Hz až 62 Hz
- Spotřeba energie: 30 W
- Provozní teplota: 0 °C až 40 °C
- Vlhkost: 35 % až 85 %
- Rozměry: 370 × 310 × 130 mm
- Hmotnost: 6,5 kg

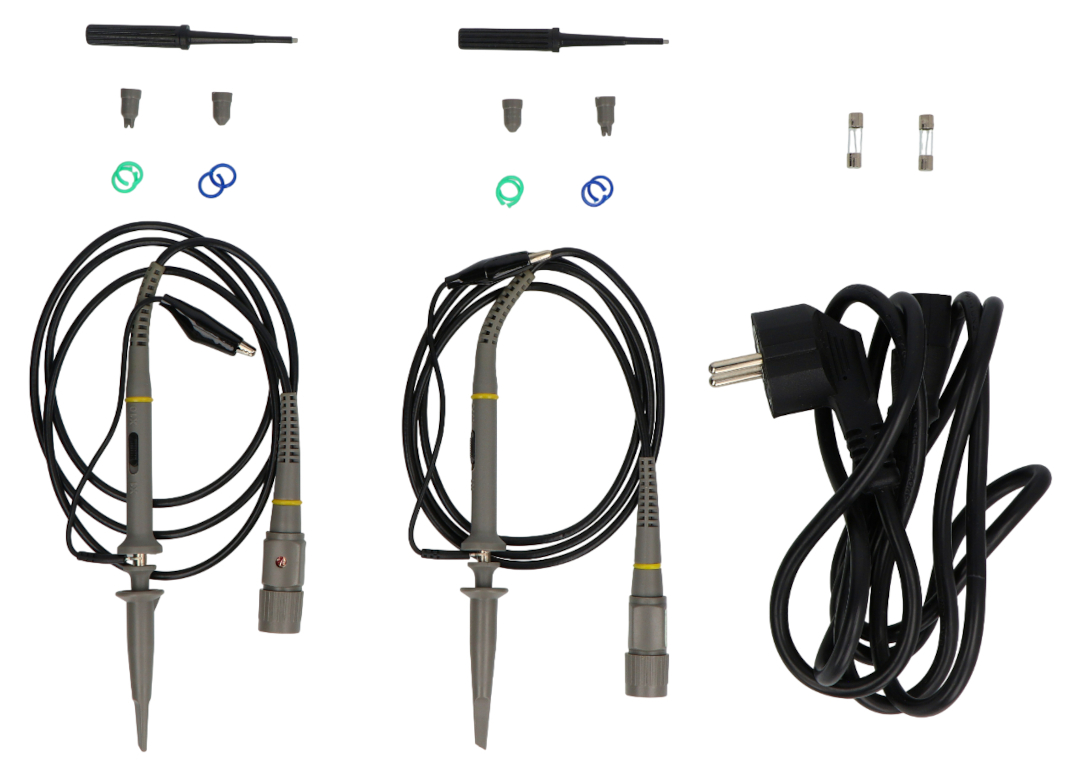

Obsah sady
- Osciloskop NDN DF4321C
- 2 měřicí sondy (1:1, 10:1)
- Napájecí kabel
- Uživatelská příručka
