Popis produktu: Nosič médií Arduino UNO - ASX00083
Deska Arduino UNO Media Carrier je navržena pro rychlé rozšíření desek UNO Q a VENTUNO Q o vysoce kvalitní video a audio. Modul se připojuje k základní desce pomocí konektorů JMEDIA a JMISC , které díky svému průchozímu provedení umožňují stohování modulů bez blokování pinů hlavní jednotky. Obsahuje dva 22pinové 4pásmové konektory MIPI CSI pro kameru , jeden 22pinový 4pásmový konektor MIPI DSI pro displej a tři 3,5mm jacky . Toto řešení je ideální pro vytváření systémů umělé inteligence, zařízení HMI, interaktivních instalací a prototypů produktů s využitím video a audio analýzy.

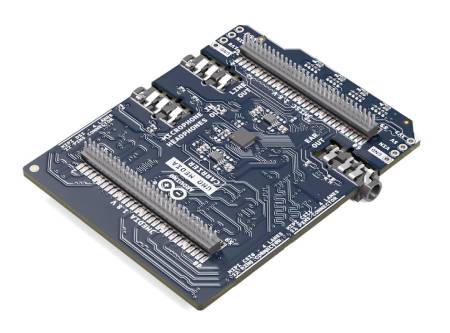

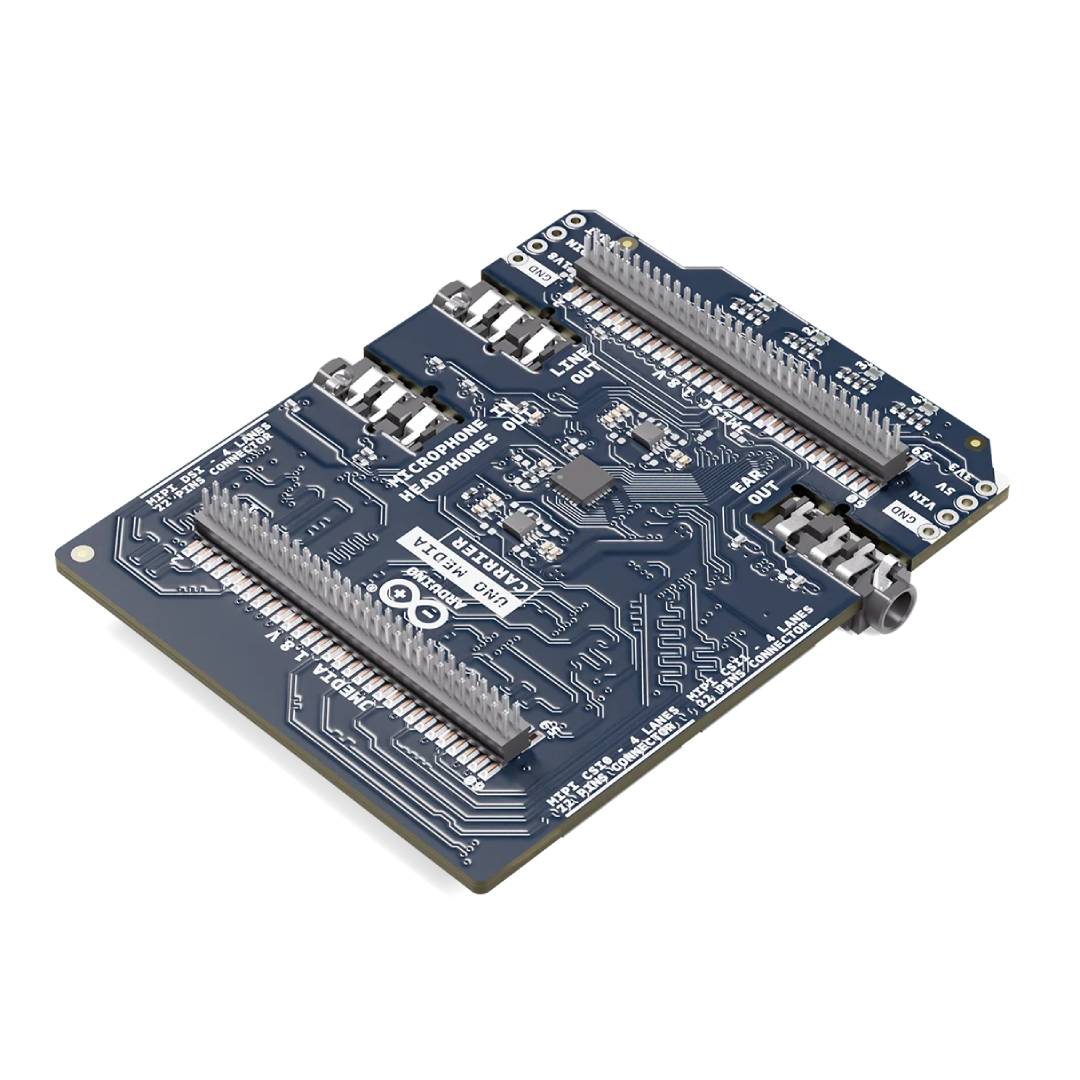

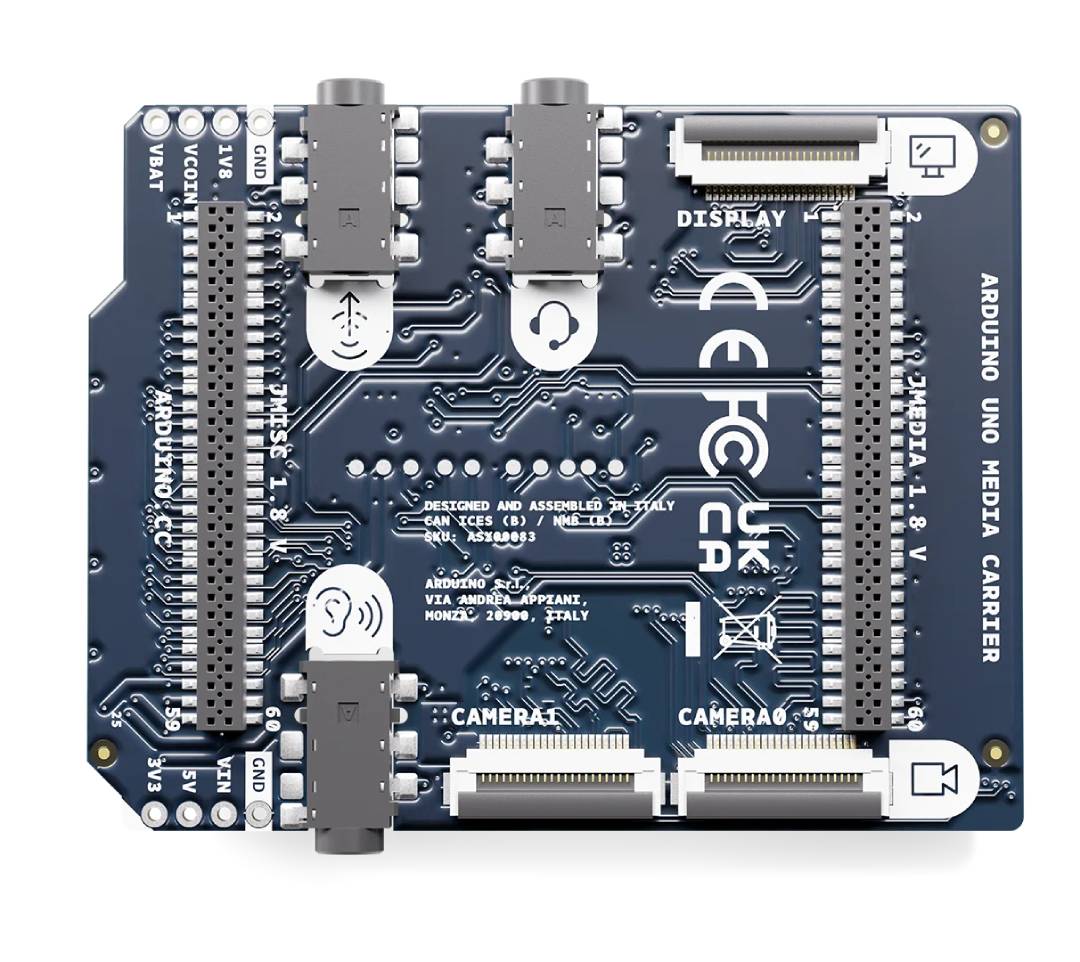

Mediální nosič Arduino UNO - ASX00083.
Díky konektorům MIPI CSI a MIPI DSI umožňuje překrytí konstrukci systémů vidění se dvěma kamerami a přímé připojení dotykových displejů.
Hlavní vlastnosti nosiče médií Arduino UNO
- Kompatibilita s Arduino UNO Q a VENTUNO Q : modul byl navržen speciálně pro práci s těmito deskami
- 2 x 22pinové 4pásmové konektory MIPI CSI : umožňují připojení dvou kamer a realizaci stereofonních projektů, sledování objektů a analýzu obrazu z více perspektiv
- 1 x 22pinový 4pásmový konektor MIPI DSI : umožňuje připojit kompatibilní displej a vytvářet vizuální rozhraní bez dalších adaptérů
- 3 x 3,5mm audio jack : MIC-IN / Headphones Out, Line Out a Ear Out k dispozici
- Průchozí provedení : všechny piny zůstávají přístupné pro další rozšíření systému o další moduly a periferie
- Podpora oblíbeného příslušenství : modul funguje s vybranými kamerami a displeji MIPI DSI kompatibilními s Raspberry Pi
- Snadné prototypování : umožňuje rychlý přechod od konceptu k testování, aniž byste museli navrhovat vlastní desku plošných spojů
- Podpora pro aplikace umělé inteligence a edge computingu : vhodné pro budování chytrých kiosků, systémů vidění, vzdělávacích zařízení a interaktivních instalací
Aplikace pro nosiče médií Arduino UNO
Nosič médií Arduino UNO je ideální pro aplikace vyžadující simultánní ovládání zobrazení a zvuku . Modul lze použít k vytvoření systémů rozpoznávání objektů, stanic pro analýzu obrazu, inteligentních reklamních displejů a interaktivních muzejních exponátů. Je také dobrou volbou pro vzdělávání, výzkumné laboratoře a rychlé prototypování multimediálních zařízení založených na umělé inteligenci. V robotice může nosič podporovat systémy s dvěma kamerami pro hloubkové mapování a navigaci. V automatizaci usnadňuje vytváření systémů pro kontrolu kvality, identifikaci objektů a monitorování. V spotřebitelských projektech může sloužit jako základ pro chytrá zrcadla, samoobslužné kiosky, hlasová zařízení a prototypy systémů vidění.

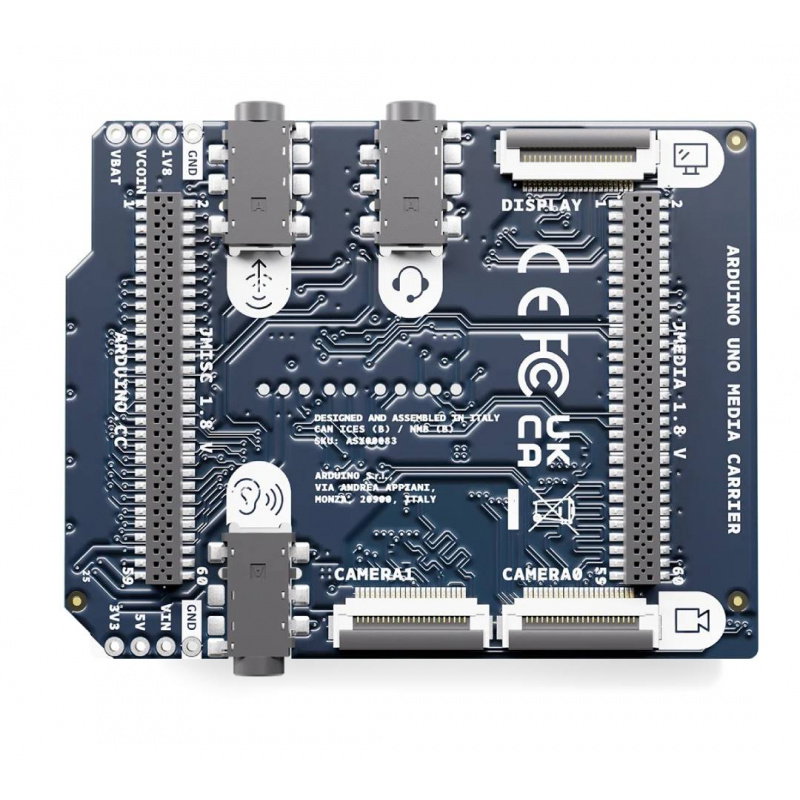

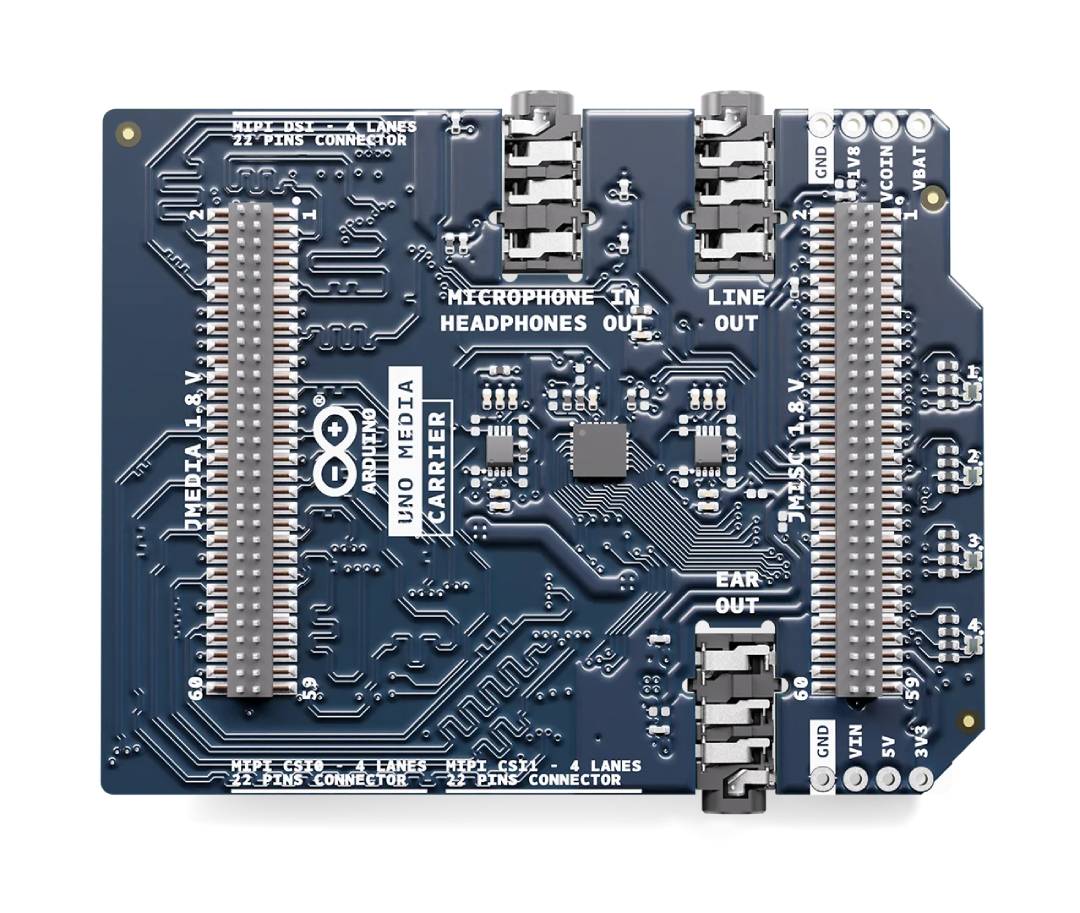

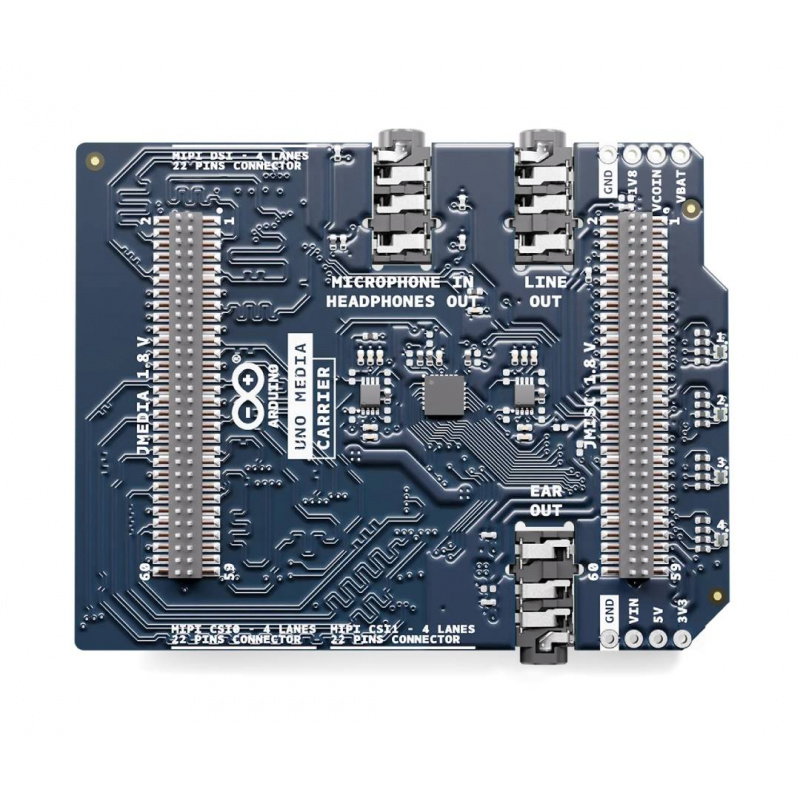

Kryt je vybaven třemi 3,5mm jack konektory a poskytuje plnou podporu zvuku.

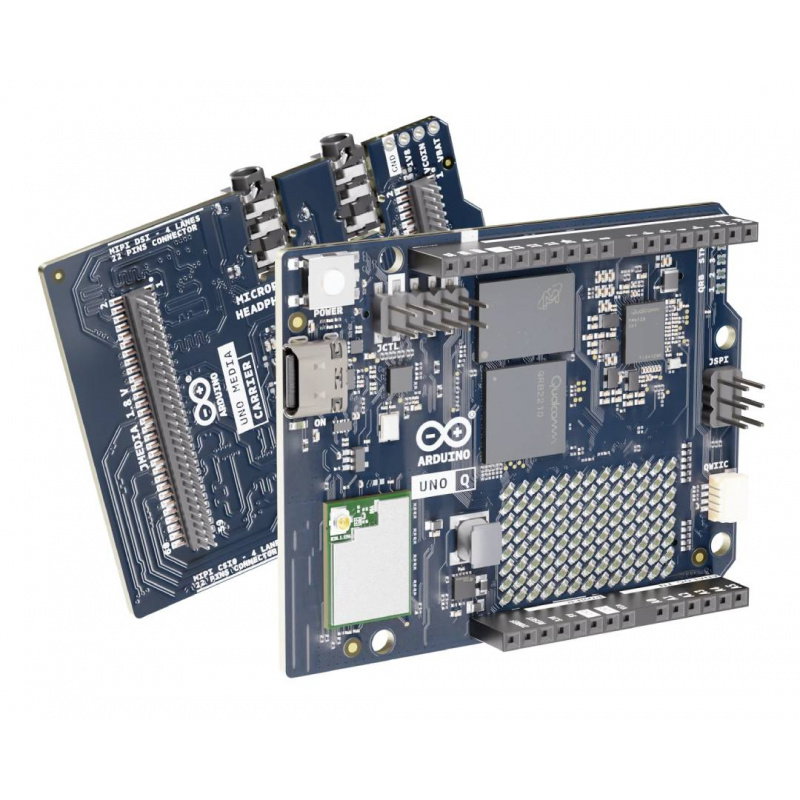

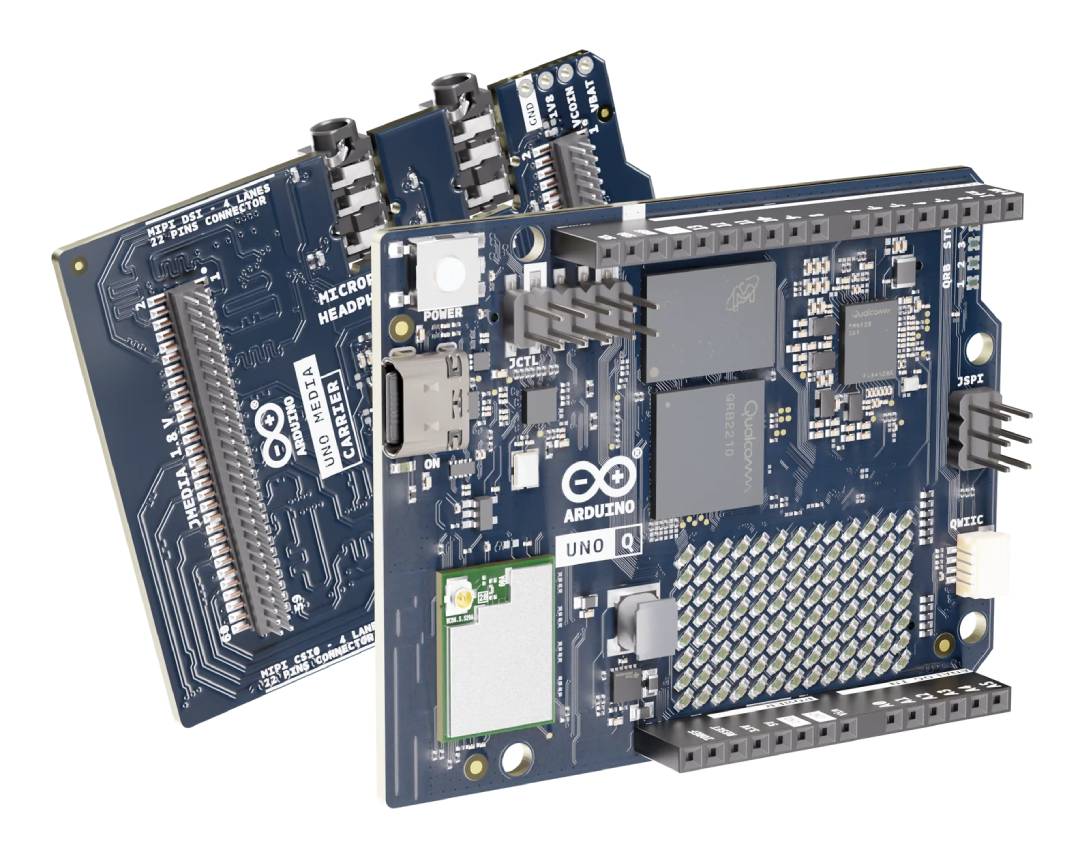

Nosič médií Arduino UNO snadno přidává vysoce kvalitní video a audio podporu pro desky Arduino UNO Q a VENTUNO Q.
Technické specifikace nosiče médií Arduino UNO
- Kompatibilní desky: Arduino UNO Q, VENTUNO Q
- Konektory kamery: 2 x MIPI CSI, 22pinový, 4kanálový
- Konektor displeje: 1 x MIPI DSI, 22pinový, 4pásmový
- Kompatibilita s kamerami: Kamery založené na IMX219, včetně vybraných modulů kompatibilních s Raspberry Pi
- Kompatibilita displejů: Waveshare 8-DSI-TOUCH-A a vybrané displeje kompatibilní s MIPI DSI
- Audio konektory: 1 x MIC-IN / Headphones Out 3,5 mm, 1 x Line Out 3,5 mm, 1 x Headphones Out 3,5 mm
- Konektory pro komunikaci s hostitelskou deskou: JMEDIA, JMISC
- Dostupná rozhraní: I2C, MIPI CSI, MIPI DSI, PSSI, GPIO, audio signály
- Vstupní napětí VIN: 7V až 24V DC
- Napětí VCOIN: 3 V DC, max. 3,6 V DC
- Logické úrovně: signály SoC 1,8 V DC, signály MCU 3,3 V DC
- Doporučená provozní teplota: -10 °C až 60 °C
- Formát desky: kompatibilní s UNO
- Rozměry: 68,58 × 53,34 mm
Obsah sady
- 1x nosič médií Arduino UNO
