Popis produktu: Reléový štít v3.0 - reléová deska
Relay Shield v3.0 je deska s vysoce kvalitními relé pro regulaci vysokých zatěžovacích proudů, kompatibilní s Arduino / Seeeduino s vestavěnými LED indikátory a šroubovými svorkami. Maximální spínací proud je 15 A. Životnost relé je až 100 000 cyklů .
Relay Shield v3.0 díky svým relé, které lze ovládat přímo z Arduina prostřednictvím digitálních výstupů . Štít má čtyři LED diody, které indikují stav zapnutí / vypnutí každého relé. Jsou užitečné pro provoz střídavých zařízení, jako jsou ventilátory, světla, motory nebo vysokoproudé stejnosměrné pohony, např. Elektromagnetický ventil atd.

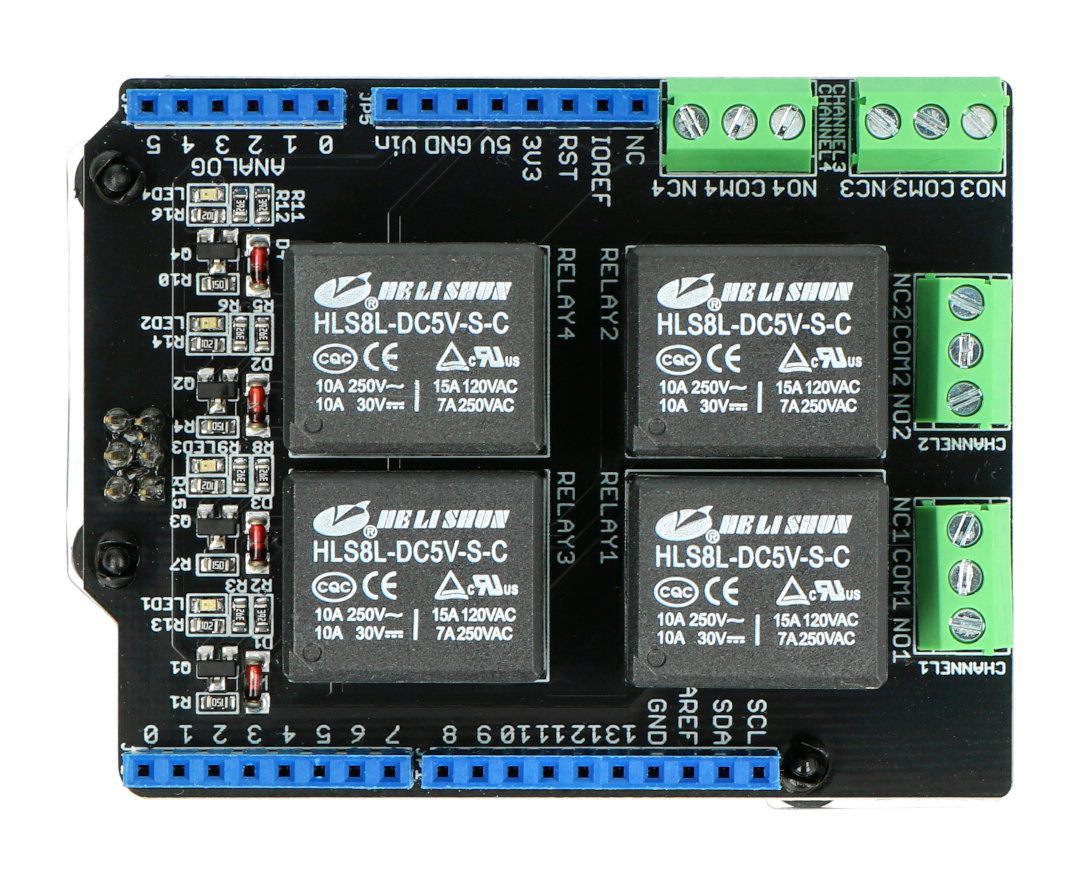

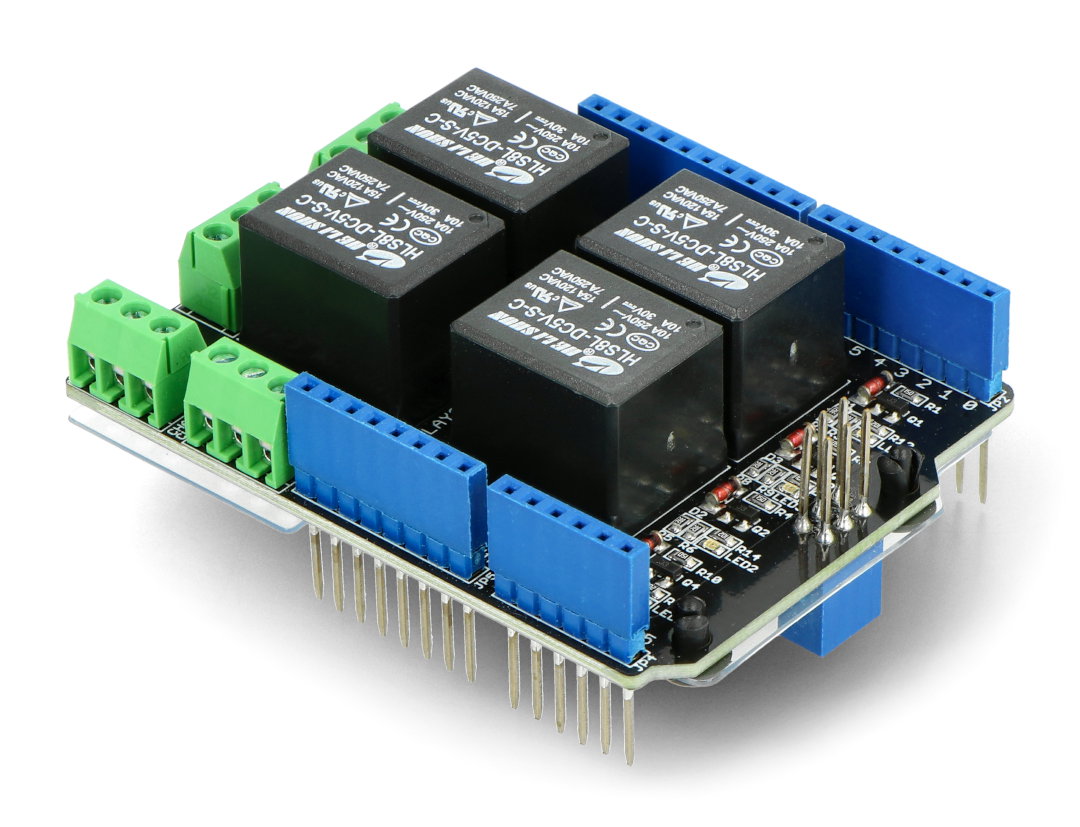

Relay Shield v3.0 - reléová deska.
Funkce a aplikace desky s relé Relay Shield v3.0
- Kompatibilní s Arduino / Seeeduino Shield
- Reléové šroubové svorky
- Indikátory provozního stavu pro každé relé
- Vysoce kvalitní relé
- Poskytuje rozhraní NO / NC
Popis pinu Relay Shield v3.0
| Kolík | Popis |
|---|---|
| COM1 | P v referenčním vodiči relé. |
| NC1 | Normálně sepnutý (NC) kontakt relé je připojen ke COM1, když je RELÉ1 nastaveno jako NÍZKÉ; pro RELÉ 1 až VYSOKÉ je připojení přerušeno. |
| Č.1 |
Normálně rozepnutý (NO) kontakt relé je připojen na COM1, když je RELÉ 1 nastaveno na VYSOKÉ; pro RELÉ 1 až NÍZKÉ je připojení přerušeno. |
| 4 digitální piny |
4 digitální piny pro nastavení 4 relé. |
| RELÉ 1 - RELÉ 4 |
Lze připojit přímo k Arduino Pin 7-4, což vám umožní snadno ovládat čtyři relé pomocí Arduina. |
Technická specifikace rozšíření Relay Shield v3.0
| Parametr | Rozsah |
|---|---|
| Pracovní napětí | od 4,75 V do 5,25 V |
| Pracovní proud | od 8 do 250 mA |
| Spínací napětí | Max. 250 V AC / 30 V DC |
| Spínací proud | od 15 A do 7 A. |
| Frekvence | 1 Hz |
| Spínací výkon | 70 W. |
| Rozměry | 100 mm x 67 mm x 30 mm |
| Váhy | 77 g |
| Životnost relé | 100 000 cyklů |
| Kontaktní výboj ESD | ± 4 KV |
| ESD výfuk vzduchu | ± 8 |
